Добавлено: Вс июл 30, 2017 2:46 pm
Итак...
Закуплено:
На последнем фото МНС по имени Соня.
Горшок взял потому что не нашел нормальный конус... Этот тоже подойдет.
Так же в сборке помогали 2 младших научных сотрудника :
Итак берем трубу которая будет нижним стаканом, и отпиливаем нужный нам размер, мне нужен был 700 мм.

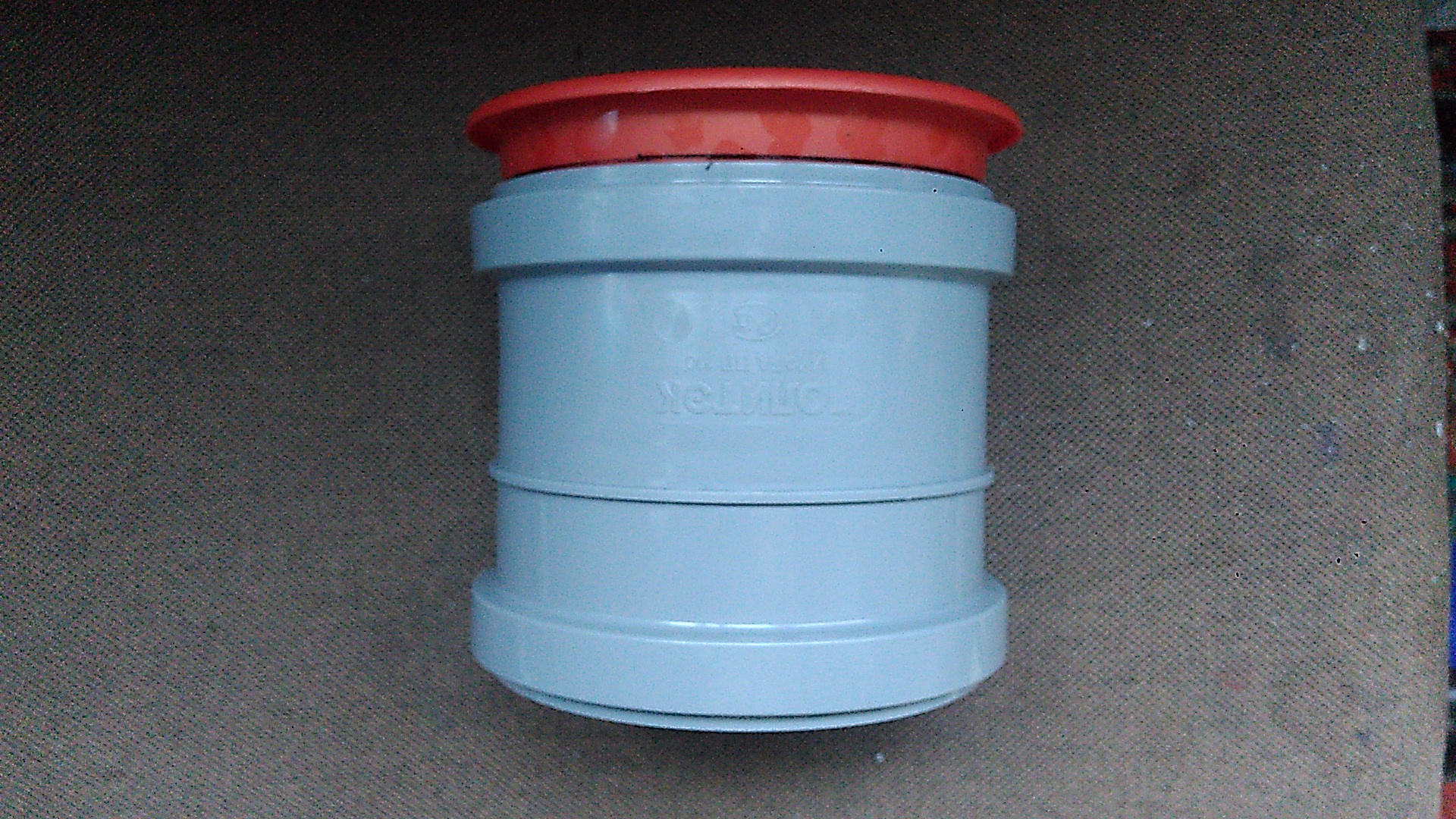

Вставляем в муфту нащ горшок и отмеряем наш верхний обрез конуса
Подкладываем какой нибудь предмет и отмеряем нижний обрез конуса
Ну и вставляем в муфто все промеряем и вклеиваем "китайскими соплями" (в фото где то вверху попал сей агрегат), по отрезу клей обрезаем чтоб трубы стакана и самого циклона входили плотно
Ну и устанавливаем муфту-конус на нижний стакан.
Переходим к изготовлению самого циклона.
Берем трубу уже верхнюю и тмеряем столько сколько нам надо по ТЗ (мне нужно было 500мм). И высвердиваем коронкой на 50 (у меня была на 51 и труба плотно входила в такое отверстие.
Отверстие сверлил по нижней грани перехода (кому нужно тот поймет )

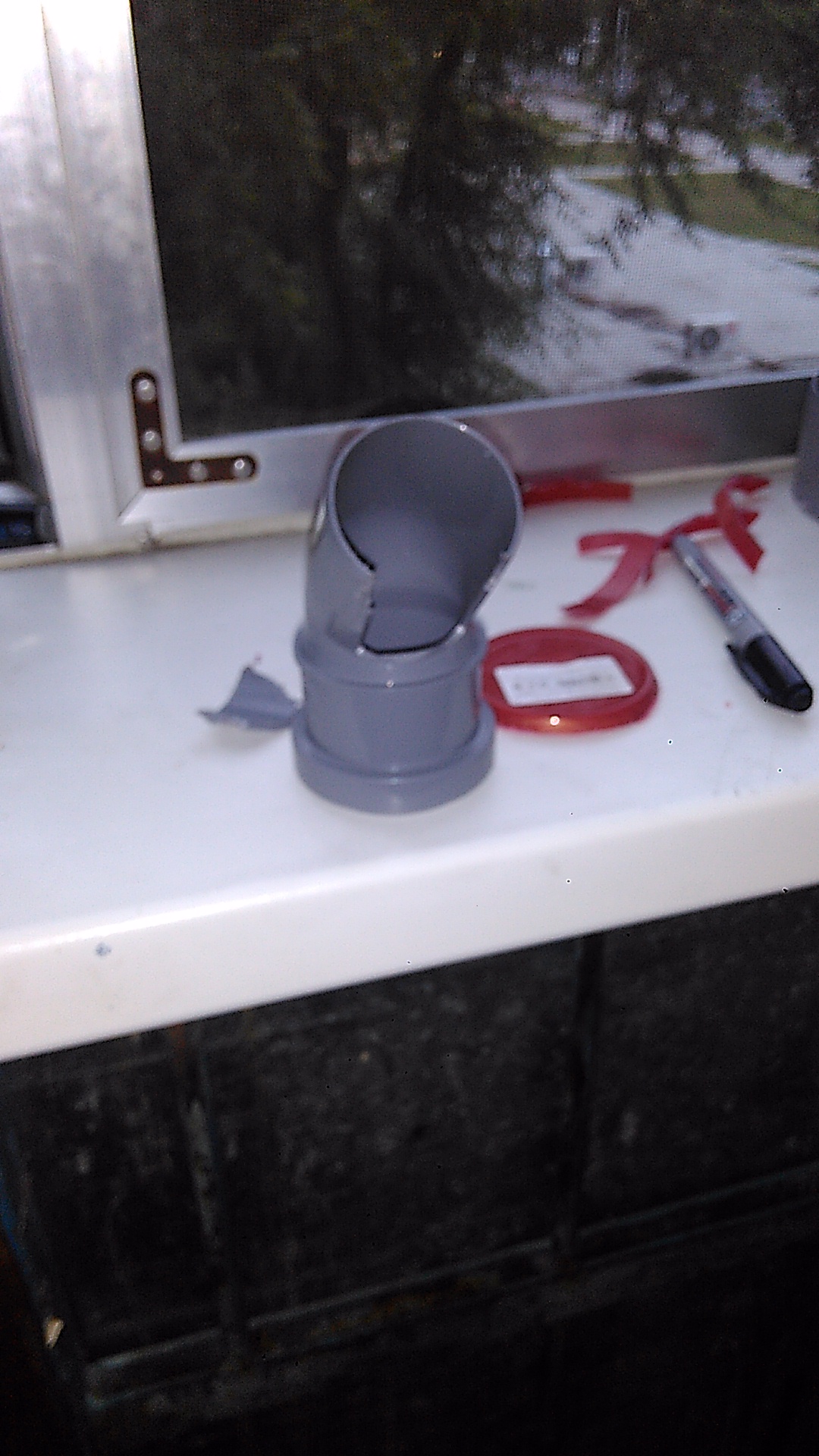

Угловой отвод на 45 градусов в том месте в котором примыкает к телу самомго тела циклона срезаем чтоб выходящая часть была под 90 градусов (см фото).
Итак, на этом первую часть закончим, т.к. вложений более 15 не дозваляется размещать.
Смотрим вторую часть. Циклон своими руками для тонера...Инструкция... Часть 2
