Сообщение manik.76 » Вс июл 30, 2017 2:46 pm

Итак...
Закуплено:
Скрытый текст +
На последнем фото МНС по имени Соня.
Горшок взял потому что не нашел нормальный конус... Этот тоже подойдет.
Так же в сборке помогали 2 младших научных сотрудника :-) :-) :-) :-) :
Скрытый текст +

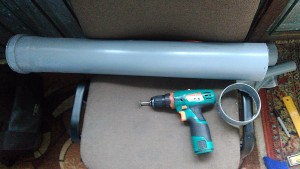

Итак берем трубу которая будет нижним стаканом, и отпиливаем нужный нам размер, мне нужен был 700 мм.
Скрытый текст +

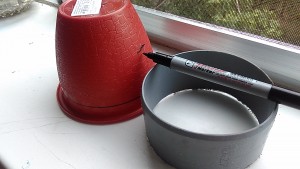

Вставляем в муфту нащ горшок и отмеряем наш верхний обрез конуса
Скрытый текст +

Подкладываем какой нибудь предмет и отмеряем нижний обрез конуса
Скрытый текст +

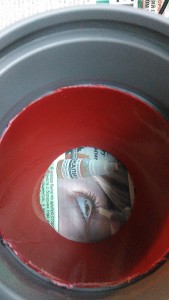

Ну и вставляем в муфто все промеряем и вклеиваем "китайскими соплями" (в фото где то вверху попал сей агрегат), по отрезу клей обрезаем чтоб трубы стакана и самого циклона входили плотно
Скрытый текст +

Ну и устанавливаем муфту-конус на нижний стакан.
Скрытый текст +

Переходим к изготовлению самого циклона.

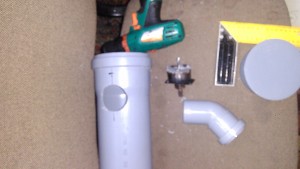

Берем трубу уже верхнюю и тмеряем столько сколько нам надо по ТЗ (мне нужно было 500мм). И высвердиваем коронкой на 50 (у меня была на 51 и труба плотно входила в такое отверстие.
Скрытый текст +

Отверстие сверлил по нижней грани перехода (кому нужно тот поймет :-) :-) :-) )
Угловой отвод на 45 градусов в том месте в котором примыкает к телу самомго тела циклона срезаем чтоб выходящая часть была под 90 градусов (см фото).
Скрытый текст +

Итак, на этом первую часть закончим, т.к. вложений более 15 не дозваляется размещать.
Смотрим вторую часть. Циклон своими руками для тонера...Инструкция... Часть 2
--------------------------------------------------------------
Жопа- это орган тела, от которой начинает хорошо работать голова, при наличии мотивирующего: ремня....

За это сообщение автора manik.76 поблагодарил:
GeneSIS
Рейтинг: 2.7%

Аватар пользователя
manik.76
Прочитал первый Service Manuals

Прилепить пост

Сообщение kvg » Вс июл 30, 2017 10:31 pm

Про пятнадцать вложений... Потому что для картинок существует галерея.
