Информация предназначена для начинающих сервис-инженеров.
В связи с большой распространенностью этих аппаратов, а также, большим количеством вопросов по этой серии, решил опубликовать данную статью по функциям и настройкам этих аппаратов. Данные, естественно, взяты из мануалов и сгруппированы в таблицу, нечасто используемые функции, режимы и команды не включены.
Спецификация
|
TESTCOPY
|
||||
| КМ-16хх | КМ-20хх | КМ-2550 | ||
|
Скорость печати |
А4, 100% | 16 копий в минуту | 20 копий в минуту | 25 копий в минуту |
| АЗ, 100% | 8 копий в минуту | 10 копий в минуту | 13 копий в минуту | |
| А5R, 100% | 10 копий в минуту | 10 копий в минуту | 12 копий в минуту | |
|
TESTCOPY
|
||||
| Время выхода первой копии | А4 со стекла | 5,9 секунд | 5,9 секунд | 4,9 секунд |
| А4 с DP | 7,9 секунд | 7,9 секунд | 7 секунд | |
|
TESTCOPY
|
||||
| Время прогрева | При t=20 град С |
20 секунд
|
||
| Из режима энергосбережения |
10 секунд
|
|||
|
TESTCOPY
|
||||

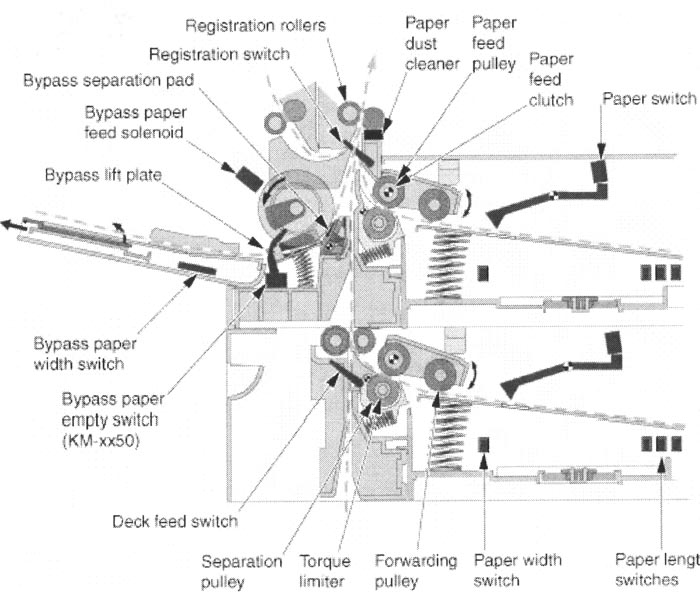

| Бумага | Кассеты (60 - 105 г/м2) |
300 листов
|
||
|
КМ-1620/35/50/2020/35 1 лоток стандартно |
||||
|
КМ-2050/2550 2 лотка стандартно |
||||
| Обходной лоток (байпас) (45 - 160 г/м2) |
50 листов А4
|
|||
|
25 листов А3
|
||||
|
TESTCOPY
|
||||
|
Емкость выходного лотка (изображением вниз) |
Внутренний лоток |
250 листов
|
||
| С разделителем заданий |
150 листов
|
|||
| С финишером |
100 листов
|
|||
| TESTCOPY | ||||
| Цикл копирования (непрерывно) | КМ-хх20 - 250 копий | |||
| КМ-хх50 КМ-хх35 - 999 копий | ||||
| TESTCOPY | ||||
| Оригиналы | Листы и книги, максимальный формат - А3 | |||
| TESTCOPY | ||||
| Способ копирования |
Непрямой электростатический |
(потому что отраженный от оригинала свет не попадает напрямую на фотобарабан) | ||
| TESTCOPY | ||||
| Масштабирование | 50-200 % с шагом 1% - КМ-хх20 | |||
| плюс 5R/4E | 25-200 % с шагом 1% - КМ-хх50 | |||
| плюс фиксированный 400% | 25-200 % с шагом 1% - КМ-хх35 | |||
| TESTCOPY | ||||
| Память копира | ||||
| КМ-хх20,КМ-хх35 | 18 мегабайт bitmap (память сканирования) | |||
| 14 мегабайт память для страниц (80 страниц А4 при 6% заполнении) | ||||
| КМ-хх50 | 35 мегабайт bitmap (память сканирования) | |||
| 29 мегабайт память для страниц (150 страниц А4 при 6% заполнении) | ||||
| TESTCOPY | ||||

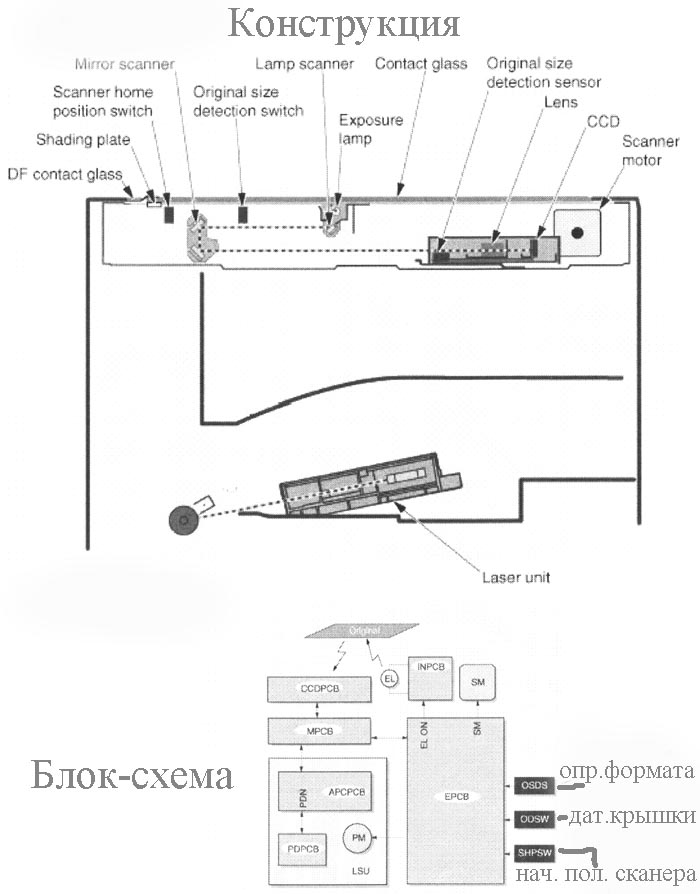

| Система сканирования | Планшетная, линейка ССD | |||
| Источник света | Лампа с инертным газом | |||
| Разрешение при сканировании | 600 X 600 dpi (точек на дюйм) | |||
| Разрешение при печати | 600 X 600 dpi (точек на дюйм) | |||
| 600 X 1200 dpi (точек на дюйм) (Fast Res) | ||||
| + режим сглаживания КIР 2 (Foto Only) | ||||
| TESTCOPY | ||||
| Фотобарабан | ||||
| КМ-16хх/20хх | Органический (ОРС) 30 мм (150 тысяч копий) | |||
| КМ-2550 | Аморфный кремний (а-Si) 30 мм (300 тысяч копий) | |||

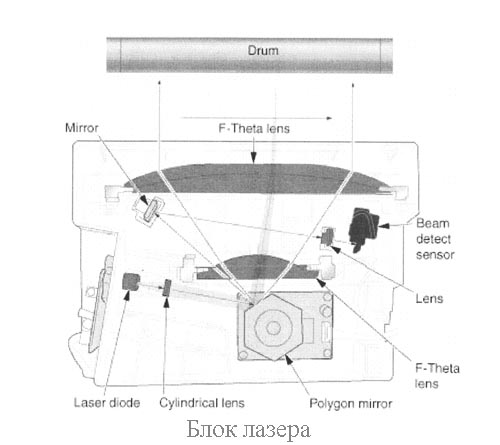

| Экспозиция барабана | Полупроводниковый лазер | |||

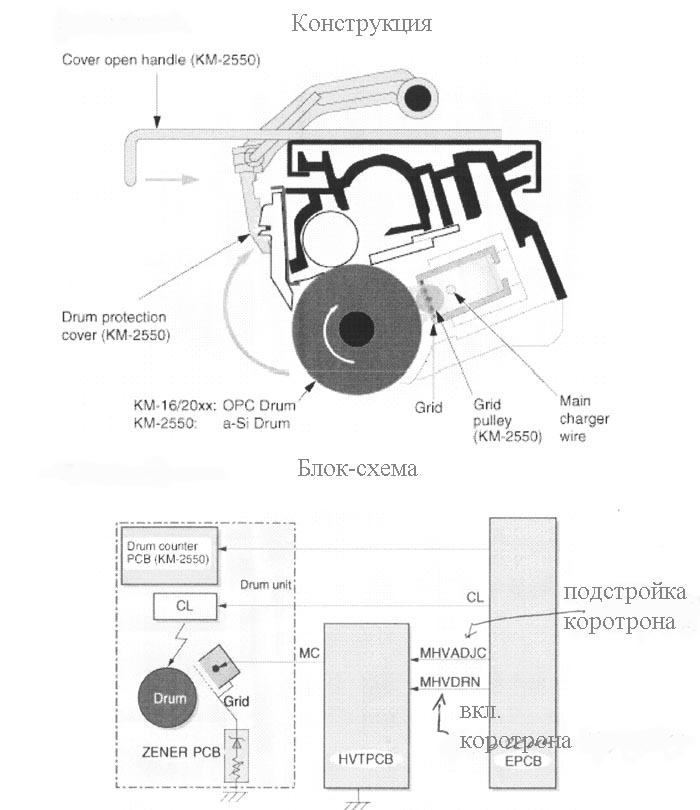

| Система заряда | Скоротрон | Скоротрон состоит из классического коротрона и металлической сетки. | ||

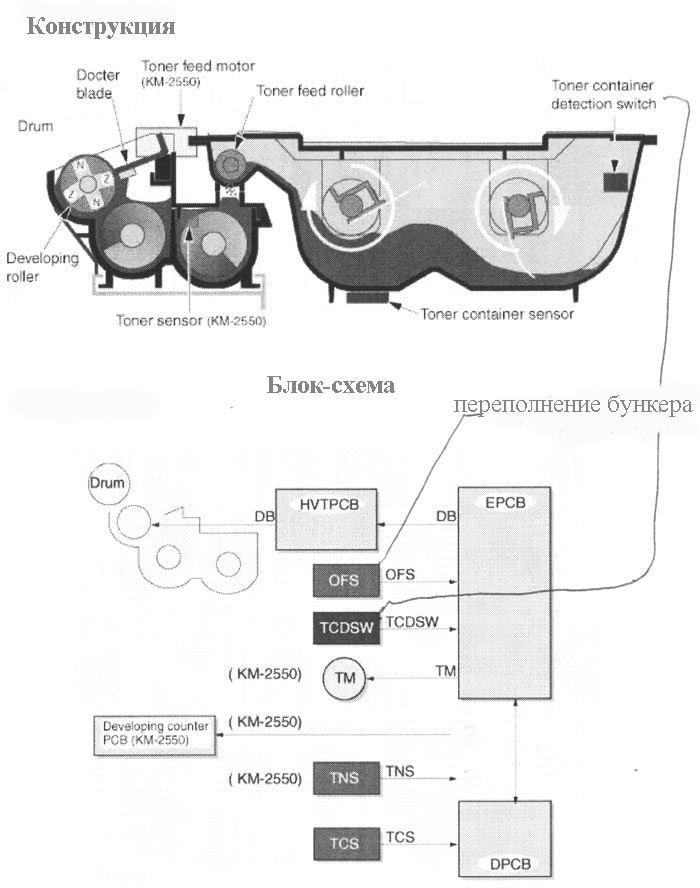

| Система проявления | Однокомпонентная | |||

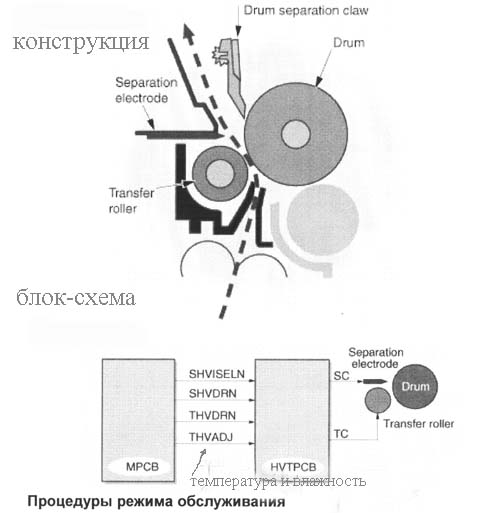

| Система переноса | Ролик переноса | |||
| Система отделения | Электрод отделения, пальцы и кривизна фотобарабана | |||

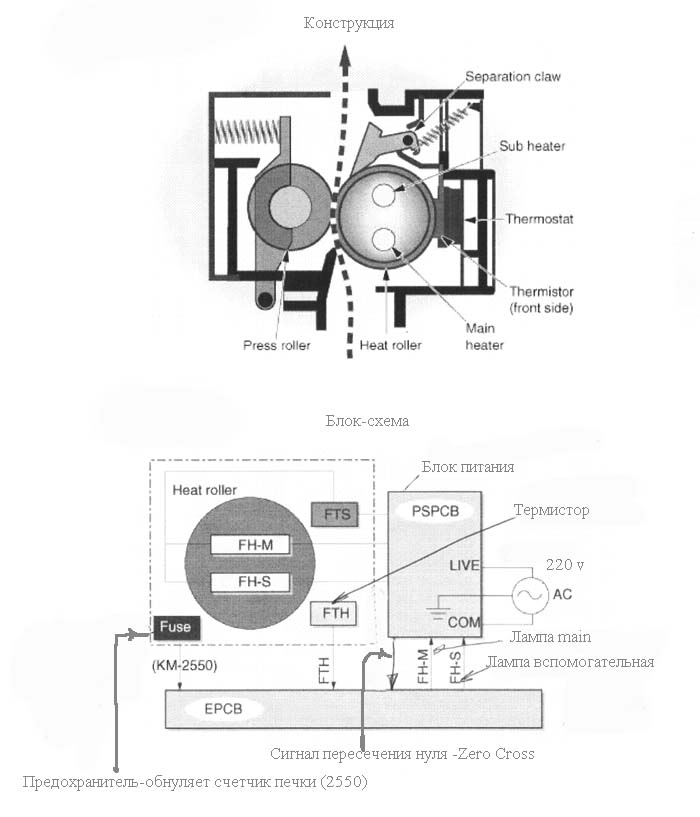

| Система закрепления | Нагревательный и прижимной валы | |||
| Нагревательный элемент | Две лампы нагрева: | |||
| КМ-хх20 КМ-ххЗ5 | Основная 600 Вт и дополнительная 450 Вт | |||
| КМ-1650/2050 | Основная 590 Вт и дополнительная 430 Вт | |||
| КМ-2550 | Основная 600 Вт и дополнительная 430 Вт | |||
| Температура нагрева | 170 "С (180 °С после 6-ти листов) | |||
| КМ-2550 | 80 °С (190 °С после 6-ти листов) | |||
| Система снятия заряда | Светодиодная линейка засветки | |||

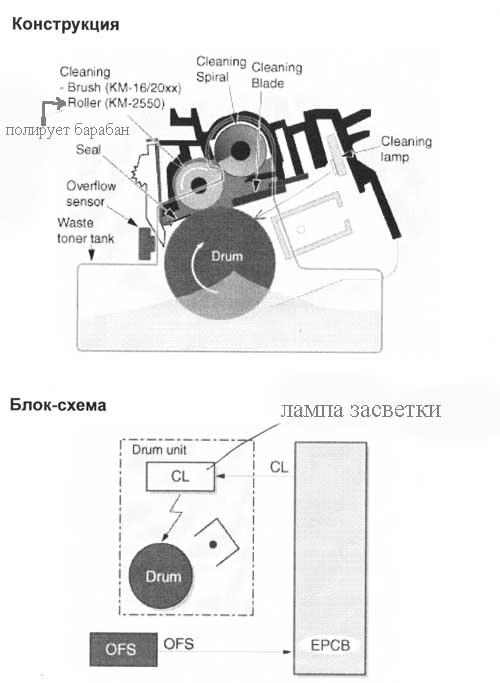

| Система очистки фотобарабана | Ракель и щетка(вал) очистки | |||
| Тонер картридж | ТК-410 15К при 6% А4 (КМ-16хх/20хх) | |||
| (стартовый - 3 К)(K означает-тысяч копий) |
ТК-420 15К при 6% А4
|
|||
| TESTCOPY | ||||
|
Основные отличия между КМ-хх20, КМ-хх35, КМ-хх50 и КМ- 2550
|
||||
|
КМ-1620/2020 может быть только копиром. |
||||
|
КМ-1650/2050 стандартно копир и сетевой принтер, опционально - сканер, факс. |
||||
| TESTCOPY | ||||
|
Дополнительные устройства (опции)
|
||||
|
Все модели
|
||||

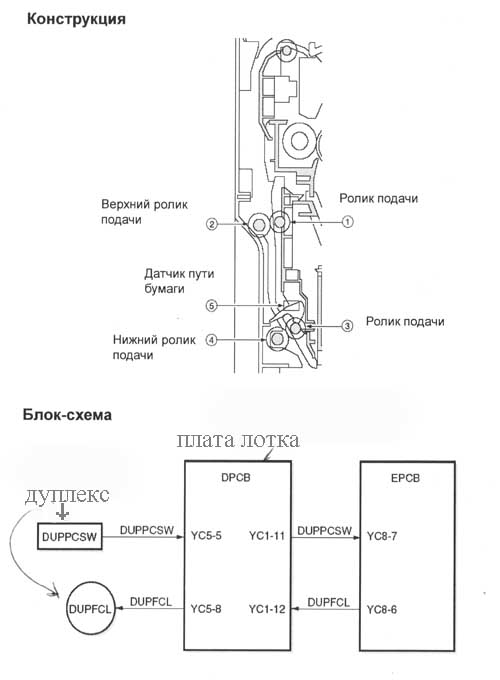

| DU-410 (Duplex) | Устройство двусторонней печати (60-90г/м2, А5Р-А3) | |||
| PF-410 (Paper Feed) |
Дополнительная кассета на 300 листов (max 4 кассеты) |
|||
| DP-410 (Document Processor.) | Реверсивный автоподатчик на 50 л. 45-160г/кв.м. (60-120 г/кв. м при двустороннем копировании) для КМ-хх35/50 начиная с серийного номера АН13022719 (DР-410А) |
|||
| Original Holder Type D | Крышка стекла оригинала тип D | |||
| Память копира | 100 pin DIММ от 16 до 128 МЬ (1 свободный слот) | |||
| PF Drawer Heater | Элемент подогрева кассеты с бумагой | |||
| СВ-411 | Тумба-подставка металлическая высокая |
|||
| СВ-416 | Тумба-подставка металлическая низкая | |||
|
КМ-хх35
|
||||
| Printing System X | Плата (GDI-принтера с портом USB 2.0) | Желательно обновить прошивку этой платы на последнюю. | ||
| IB-110 | Внешний принт-сервер 10Base-T/100Base-TX | |||
|
КМ-хх50
|
||||
| DF-410 | Встраиваемый финишер-степлер 30-500 листов | |||
| JS-410 | Встраиваемый разделитель заданий на 100 листов | |||
| Scan System (F) | Плата сканера, тип F | |||
| Fax System (L) | Плата факса, тип L | |||
| MM-13 | Дополнительная память 32 МВ для платы факса | |||
|
Опции для платы принтера
|
||||

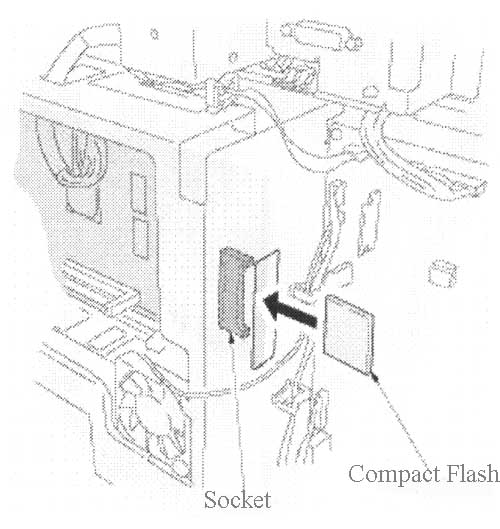

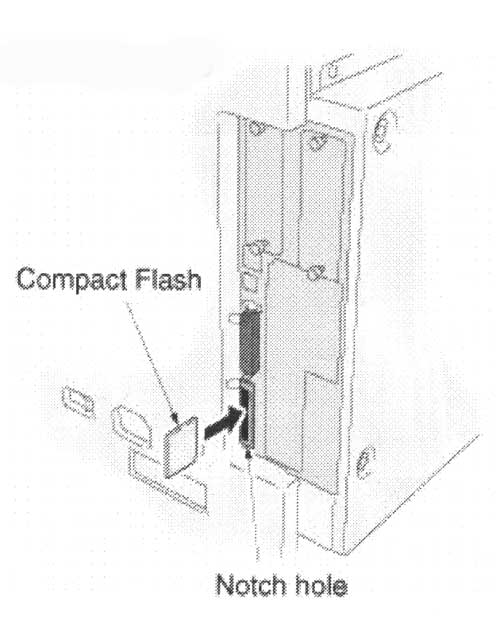

| Compact Flash Card | Type 1 1 слот (8-64 мегабайта) | (на практике работает и с 2 Гб) | ||
| MicroDrive Type 1 | До 1 Гб | |||
| Printer Memory | до 256 Мб 100 pin DIMM | |||
| Neywork Cards | ||||
| IB-21e | 10Base-T/100Base-TX | |||
| SB-110FX | 100Base-T/100Base-TX/100Base-FX, FibreOptic |
|||
| SB-140 | 10Base-2/10Base-T/100Base-TX |
|||
| SB-50 | 10Base-FL, FibreLink |
|||
| SB-60 | TokenRing STP/UTP |
|||
| SB-70 | Wireless LAN - IEEE 802.11 b |
|||
| SB-80 | 2nd Parallel Interface (IEEE 1284) |
|||
| IB-11 | RS-232C Serial Interface (up to 115.2kbps) |
|||
| TESTCOPY | ||||
|
Процедура установки
|
||||
| - Распаковать - Установить дополнительные кассеты - Удалить транспортные ленты и вставки - Удалить транспортные винты сканера (2 шт.) - Установить дополнительные устройства - Установить тонер и бункер отработанного тонера - Подсоединить шнур питания - Запустите процедуру U130 (9 минут) для заполнения блока проявки - Загрузить бумагу - Распечатать отчеты U000 - Сделать тестовые копии |
||||
| TESTCOPY | ||||
|
Режим техобслуживания
|
||||
|
Вход в режим |
10871087 |
|||
| Вод номера режима | клавиатура с цифрами или zoom +/- | |||
| Изменение значения | left/right cursor или zoom+/-, Start для ввода | |||
| Выбор пункта меню | up/down cursor или image mode key | |||
| Тестовые отпечатки | Interrupt -> Start | |||
| Выход из режима | U001 | |||
| TESTCOPY | ||||
|
Начальные установки
|
||||
| U252 | Установка региона | Europe | ||
| U253 | Одинарный/двойной счетчик | Double | Лист А3 считается за 2 | |
| U254 | Автостарт | On | ||
| U255 | Время автосброса настроек (КМ-хх20) | 90 s | ||
| U258 | Режим копирования при окончании тонера | Single | По одной копии за раз | |
| U260 | Выбор режима счета копий | After Ejection | ||
| U264 | Порядок отображения даты (КМ-хх50) | D-M-Y | ||
| U277 | Время переключения между режимами (КМ-хх50) | 30 s | ||
| U326 | Включение индикации черных линий (КМ-хх50) | On | ||
| U341 | Специальная бумага для принтера (КМ-хх50) | - | ||
| U342 | Ограничение количества копий | On | ||
| TESTCOPY | ||||
|
Управление через меню пользователя KM-1620/2020/1635/2035
|
||||
| Вход | Удерживайте две клавиши экспозиции 3 секунды. На дисплее - F00 (Меню «Система» у КМ-хх35) | |||
| Изменение | Клавиши (+)/(-) или 0...9 | |||
| Ввод | Клавиша Enter | |||
| Тестовая копия | Клавиша Start | |||
|
*-значение по умолчанию. Жирный шрифт- этих значений нет у KM-xx20 |
||||
| F00 | Выход из меню | |||
| F01 | Отчет об установках | |||
| F02 | Язык | Русский* | ||
| F03 | Качество оригинала |
1: Текст и Фото* 2:Фото 3Текст |
||

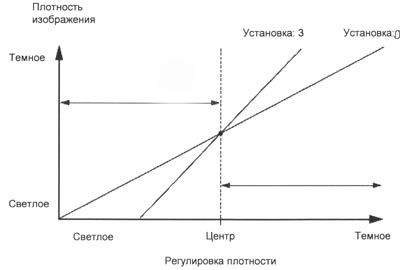

| F04 | Режим экспозиции (плотность копии) | 1:Ручной* 2: Авто | ||
| F05 | Режим экономной печати | ВКЛ, ВЫКЛ* | ||
| F06 | Шаги экспозиции (плотность копии) | 1: 1 шаг* 2: 1/2 шага | ||
| F07 | Настройка экспозиции (Авто) | 1 (светлее) - 7(темнее) (4)* |
||
| F08 | Настройка экспозиции (Текст+Фото) | 1 (светлее) - 7(темнее) (4)* | ||
| F09 | Настройка экспозиции (Фото) | 1 (светлее) - 7(темнее) (4)* | ||
| F10 | Настройка экспозиции (Текст) | 1 (светлее) - 7(темнее) (4)* | ||
| F11 | Удаление черных полос при копировании с автоподатчика |
1:Выкл* 2:Слабое |
||
| F12 | Обработка изображения (Фото) |
1: Диффузная (Фото+Текст)* |
При значении 2 аппарат долго "думает", но качество лучше. | |
| F13 | Подавление фона |
1 (светлее)- |
||
| F14 | Выбор лотка с бумагой |
1: Авто (APS)* |
||
| F15 | Тип бумаги - APS (APS-авто) | Обычный* | ||
| F16 | Лоток по умолчанию | 1 -я кассета* | ||
| F17 | Авто переключение лотков | ВКЛ*, ВЫКЛ | ||
| F18 | Авто масштабирование (AMS) | ВКЛ*, ВЫКЛ | ||
| F19-F22 | Формат бумаги в 1-4 лотках | Авто мм.*; авто дюйм; oficio | ||
| F23 | Формат бумаги обходного лотка (Размер, Тип) | Универсальный* Обычный* Польз.разм.1, 2 (См. F22 и F23) |
||
| F24,F25 | Формат пользователя 1, 2 | Y: 98 - 297 мм X: 148 - 432 мм | ||
| F26-F29 | Тип бумаги в 1-4 лотках | Обычный* | ||
| F30-F37 |
Пользовательский тип бумаги 1-8 |
Обычный 2* |
||
| F38 | Оригинал нестандартного размера | Hagaki/A6R | ||
| F39 | Оригинал нестандартного размера | B4R/Folio R | ||
| F40 | Увеличение оригинала размера 11x15" | ВКЛ / ВЫКЛ* | ||
| F41 | Ограничение количества циклов копий | 1-999* | 250 для KM-xx20 | |
| F42 | Установка разворота при двустороннем копировании |
on/off* |
без дуплекса не отображается |
|
| F43 | Размер поля сдвига | 1-18 мм (6) | ||
| F44 | Размер поля стирания | 6*, 12, 18 мм | ||
| F45 | Порядок листов в режиме «4 на 1» | 1-4 (Z* или N, верт. или гориз.) | ||
| F46 | Разделительная линия «4 на 1» | Нет* / Сплошная / Пунктирная | ||
| F47 | Режим сортировки сдвиг/поворот | ВКЛ / ВЫКЛ* | ||
| F48 | Автоповорот | ВКЛ* / ВЫКЛ | ||
| F49 | Время перех. в бесшумный режим | 0/5/10*/15/30 сек | останов полигона | |
| F50 | Автоматический сброс настроек | ВКЛ* / ВЫКЛ | ||
| F51 | Автопереход в спящий режим | ВКЛ* / ВЫКЛ | ||
| F52 | Время автосброса настроек | 10-270 с (90) | очистка дисплея | |
| F53 | Время перехода в режим малой мощности |
1/5/15*/30/45/60/ 90/120/180/240 мин |
||
| F54 | Время перехода в режим сна | 15/30*/45/60/90/120/180/240 | Остается только 5v на плате управления | |
| F55 | Сигнализация | ВКЛ*/ВЫКЛ | бипер при ошибках и нажатиях на кнопки | |
| F56 | Отчет об использовании тонера | Нажать Enter для печати | ||
| TESTCOPY | ||||
|
Учет заданий(АУДИТРОН) КМ-1620/1635/2020/2035
|
||||
| Вход | Удерживайте клавишу Management (Учет заданий) и две клавиши регулировки экспозиции нажатыми 3 с. На дисплее появится «d00» | |||
| Изменение | Клавиши (+)/(-) или цифровые клавиши | |||
| Ввод | Клавиша Enter | |||
| Максимальное количество кодов | 100 | |||
| Длина кода | 8 цифр | |||
| Может быть распечатан отчет о количестве копий по каждому коду | да | |||
| По умолчанию режим учета заданий отключен | да | |||
| d00 | Выход из режима управления копированием | |||
| d01 | Включение/выключение режима контроля доступа ВКЛ / ВЫКЛ* | |||
| d02 | Регистрация нового кода доступа | 1-99999999 | ||
| d03 | Удаление кодов доступа | Код->Да | ||
| d04 | Сброс счетчиков копий (одновременно по всем, Да /Нет сброс отдельных счетчиков невозможен) |
Да /Нет | ||
| d05 | Распечатка отчета о количестве копий по кодам | |||
| Копирование с включенным режимом учета заданий В этом режиме на дисплее отображается "===". Введите ваш код, дисплей покажет «1». По окончании копирования нажмите клавишу Management (Учет заданий) на дисплее снова появится "===". | ||||
|
Проверка общего счетчика и распечатка отчета
|
||||
| - Удерживайте клавишу Stop в течении 3 секунд - Значение выглядит как три трехзначные цифры, напр., «--001-234» - Нажмите клавишу Start для распечатки отчета общего счетчика |
||||
| TESTCOPY | ||||
|
Системное меню (System Menu) КМ-1650/2050/2550 |
||||
| Вход | Нажмите клавишу System menu/Counter и выберите один из ниже описанных пунктов | |||
| Изменение | Клавиши Курсор Вверх /Курсор Вниз | |||
| Ввод | Клавиша Enter | |||
|
Структура меню
|
||||
| Конец | Выход из меню настроек | |||
| Язык | Выбор языка пользователя и меню настроек | |||
| Настройки пользователя (KM-2550) | Обслуживание фотобарабана (без бумаги) | Удаление влаги тонером | ||
| Настройка байпаса |
Размер бумаги |
|||
| Тип бумаги | ||||
| Проверка счетчика | Просмотр счетчиков печати и сканирований Печать отчета по счетчикам |
|||
| Отчет о печати |
Отчет копира (настройки по умолчанию для копира), |
|||
| Учет заданий | Учет заданий всего | |||
| Печать счетчика Сброс счетчика |
||||
|
Кажд. учет зад. всего |
||||
| Новая регистрация Удалить Измен, использ. предел |
||||
| Учет зад. поумолч. | ||||
| Учет заданий принтера Учет заданий копира Превышен предел |
||||
| Учет заданий вкл/выкл | ||||
| TESTCOPY | ||||
|
Настройки параметров по умолчанию для КМ-хх50 (структура меню)
|
||||
| Копирование по умолчанию | ||||
| Режим экспозиции | Ручной*: Авто | |||
| Качество изображения оригинала | Текст и Фото*: Текст; Фото | |||
| Режим экономной печати | ВЫКЛ*: ВКЛ | |||
| Настройка фона | 1 (светлее) - 5 (темнее) (3) | |||
| Выбор бумаги | Авто (APS)*: Кассета по умолчанию | |||
| Тип бумаги (авто) | ВЫКЛ: ВКЛ* | |||
| Масштаб по умолчанию | 100%*; Авто % | |||
| Настройка экспозиции (Авто) | 1 (светлее) - 7 (темнее) (4) | |||
| Настройка экспозиции (Текст+Фото) | 1 (светлее) - 7 (темнее) (4) | |||
| Настройка экспозиции (Фото) | 1 (светлее) - 7 (темнее) (4) | |||
| Настройка экспозиции (Текст) | 1 (светлее) - 7 (темнее) (4) | |||
| Смещение | ВЫКЛ*: ВКЛ | |||
| Автоповорот | ВЫКЛ: ВКЛ* | |||
| Ширина поля | 1-18 мм | |||
| Ширина стирания границ | 1-18 мм | |||
| Предел числа копий | 1-999* | |||
| Коррекция черных линий | Нет*; Слабый; Сильный | |||
| Настройка машины по умолчанию | ||||
| Автоматическое переключение кассет | ВЫКЛ*: ВКЛ (2 варианта.) | |||
| Формат бумаги в 1 -4 кассетах | Авто* | |||
| Тип бумаги в 1-4 кассетах | Обычная* | |||
| Проверка установки размера байпаса | ВЫКЛ*: ВКЛ | |||
| Тип бумаги (плотная и пленка) | ||||
| Тип бумаги(2-стор) | ||||
| Особый тип бумаги | Быстрый режим* | |||
| Направление оригинала | Задний край* | |||
| Время до неактивного режима | ||||
| Время до режима малой мощности | ||||
| Вкл/выкл звуковых клавиш | ||||
| Дата и время | ||||
| Контраст дисплея | ||||
| Изменение № PIN | ||||
| Автосброс | ||||
| Время автосброса | ||||
| Режим тишины | Время остановки полигон-мотора | |||
| Настройки принтера по умолчанию | ||||
| Печать статусной страницы Интерфейс Эмуляция Шрифт Установки страницы Качество печати Режим диска КАМ Загрузка бумаги Другие |
||||
| Сканер по умолчанию | ||||
| Факс по умолчанию | ||||
|
Процедуры режима обслуживания для секции управления (Вход в режим - 10871087)
|
||||
| U000 | Печать отчетов (Сервисные настройки, замятия, ошибки) | |||
| U001 | Выход из режима обслуживания | |||
| U002 | Установка каретки сканера в позицию для транспортировки | Для закручивания транспортировочных винтов при переноске копира | ||
| U003 | Установка номера сервисной службы (КМ-хх50) | Можно забить свой телефон и он высветится при ошибке копира | ||
| U200 | Включение всех индикаторов | |||
| U207 | Проверка клавишей панели управления | |||
| U245 | Проверка сообщений (КМ-хх50) | |||
| TESTCOPY | ||||
|

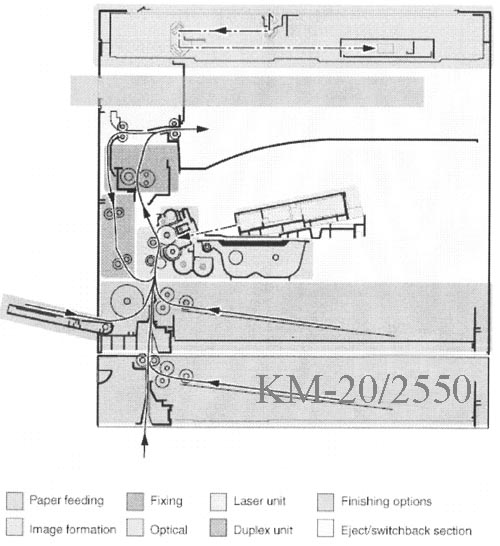

Общая конструкция копира
|
||||
 |
||||
| TESTCOPY | ||||
|

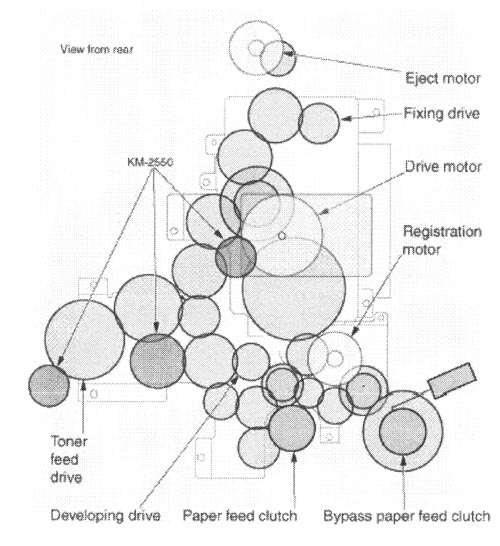

Система привода (просмотр со стороны задней крышки)
|
||||
 |
||||
|
Режимы обслуживания для секции привода
|
||||
| U030 | Проверка работы двигателей (главный, регистрации, привода | |||
| U031 | Проверка датчиков пути прохождения бумаги | |||
| U032 | Проверка работы муфт | |||
| U053 | Настройка скорости работы двигателей | |||
|
Коды самодиагностики
|
||||
| С2000 | Неисправность главного двигателя (А2000) | |||
| TESTCOPY | ||||
|

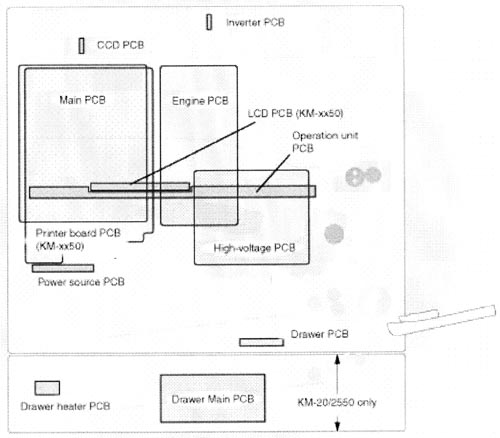

Расположение электрических плат
|
||||
 |
||||
|
Коды самодиагностики
|
||||
| С0210 | Ошибка связи между МРСВ и ЕРСВ | |||
| С0240 | Ошибка связи с платой принтера (КМ-хх50) и 1635 | |||
| С0250 | Ошибка связи с платой сканера (КМ-хх50) | |||
| С0280 | Ошибка связи с платой факса (КМ-хх50) | |||
| С0410 | Ошибка связи с автоподатчиком | |||
| С7800 | Неисправен термистор внешней температуры | В drawer PCB | ||
| С7810 | Короткое замыкание термистора внешней температуры | В drawer PCB | ||
| TESTCOPY | ||||
|

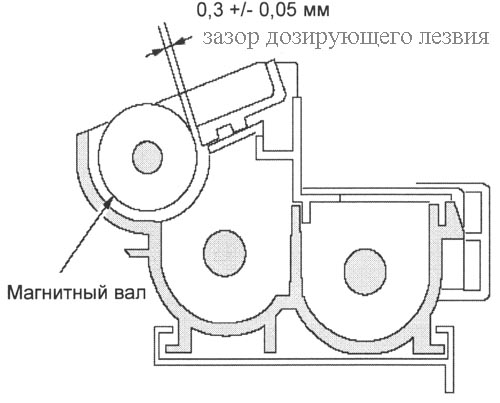

Конструкция секции проявки
|
||||
| Конструкция | ||||
 |
||||
| Блок-схема | ||||
 |
||||
| TESTCOPY | ||||
|
Регулировка прогиба бумаги U051
|
||||
| Эта регулировка нужна, если копия выходит как на рисунке: |
 |
|||
| КМ-хх20/хх35 | КМ-хх50 | |||
| Стандартная кассета | Эксп. 1 горит | PF1 | ||
| Обходной лоток | Эксп. 2 горит | BYPASS | ||
| Первая доп. кассета | Эксп. 3 горит | PF2 | ||
| Вторая доп. кассета | Эксп. 4 горит | PF3 | ||
| Третья доп. кассета | Эксп. 5 горит | PF4 | ||
| Дуплексное устройство | Эксп. 1 мигает | DUPLEX | ||
|

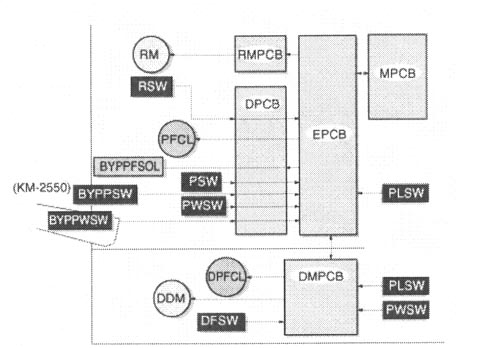

Процедуры режима обслуживания для секции подачи бумаги
|
||||
| U005 | Копирование без бумаги | |||
| U035 | Установка размера бумаги формата Folio (330x210 мм) | |||
| U901 | Проверка/сброс счетчиков по областям подачи бумаги | |||
| U903 | Проверка/сброс счетчиков замятий по областям | |||
| U911 | Проверка/сброс счетчиков копий по форматам бумаги | |||
| U941 | Масштабирование для лотка по умолчанию (100% - AMS) | |||
|
Коды самодиагностики
|
||||
| С(А)0420 | Неисправность первой доп. кассеты | |||
| С(А)0500 | Неисправность второй доп. кассеты | |||
| С(А)0510 | Неисправность третьей доп. кассеты | |||
| TESTCOPY | ||||
|
Секция экспозиции
|
||||
 |
||||
|
Блок лазера
|
||||
 |
||||
| F-Theta-линзы корректируют нелинейность движения луча по поверхности фотобарабана и сохраняют постоянную форму пятна лазера. | ||||
|

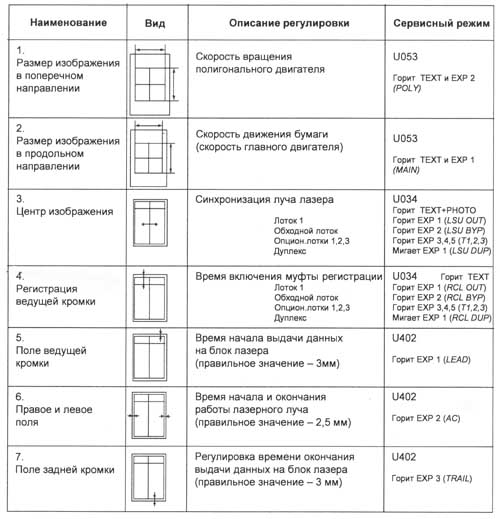

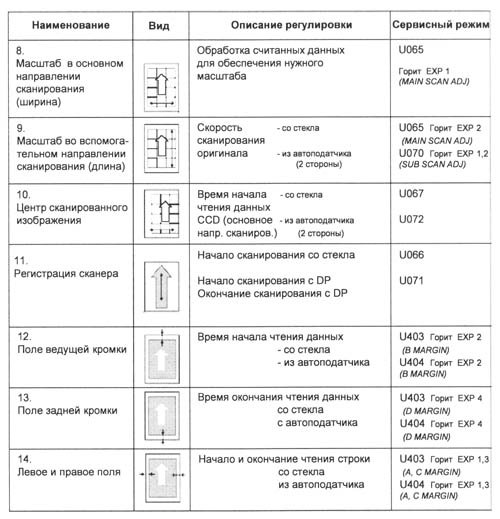

Регулировка качества изображения
|
||||
| U060 | Регулировка выходных параметров сканера. Используется для настройки плотности изображения во всех режимах. Проведение сбрасывает все пользовательские установки и установки U093 в значения по умолчанию. | |||
| U074 | Регулировка выходных параметров сканера для работы с автоподатчиком в случаях различной плотности копии с автоподатчика и стекла | |||
| U088 | Включение фильтра коррекции «муара». (КМ-хх20) Уменьшает резкость изображения в режиме Текст и Текст+Фото для подавления муара при копировании растровых оригиналов | |||
| U093 | Регулировка градиента экспозиции: | |||
|
|
КМ-хх20/хх35 | КМ-хх50 | ||
|
Текст
|
Горит «Текст» | TEXT | ||
| Текст+Фото | Горит «Текст+Фото» | MIXED | ||
| Фото | Горят все 3 индикатора | PHOTO | ||
| Факс текст | недоступно | FAX TEXT | ||
| Факс фото | недоступно | FAX PHOTO | ||
| Регулировка темного | Exp. 1 (горит) | для кажд. реж. | ||
| Регулировка светлого | Ехр. 2 (горит) | для кажд. реж. | ||
 |
||||
|
Процедуры режима обслуживания для секции экспозиции
|
||||
| U022 |
Инициализация резервной памяти сканера (КМ-хх50) |
|||
| U061 | Включение лампы экспозиции | |||
| U063 | Регулировка положения каретки при автокалибровке | |||
| U068 | Регулировка положения каретки при сканировании со стекла автоподатчика |
|||
| U087 |
-Включение режима корректировки позиции сканера при сканировании с автоподатчика |
|||
| U073 | Проверка работы сканера (масштаб, формат, вкл. лампы) | |||
| U089 | Распечатка тестовых листов | |||
| U091 | Проверка работы системы AGC (КМ-хх20) | |||
| U099 | Проверка корректности определения формата оригинала | |||
| U990 | Проверка/сброс счетчика времени работы лампы экспозиции | |||
| U991 | Проверка/сброс счетчика сканера (КМ-хх20) Ехр.1: Первые три цифры; Ехр.2: Последние три цифры |
|||
| U993 | Распечатка тестовых листов | |||
|
Коды самодиагностики для секции экспозиции
|
||||
| С(А)0610 | Ошибка памяти Bitmap (DIMM) | |||
| С(А)0630 | Ошибка DMA | |||
| С(А)0800 | Ошибка обработки изображения (после J05 дважды) | |||
| С(А)3100 | Ошибка определения начального положения сканера | |||
| С(А)3200 | Неисправность лампы экспозиции | |||
| С(А)3300 | Неисправность системы AGC | |||
| С4000 | Ошибка синхронизации двигателя полигонного зеркала | |||
| С4010 | Проблема стабилизации скорости вращения двигателя полигонного зеркала |
|||
| С4200 | Проблема обнаружения луча датчиком BD | |||
| TESTCOPY | ||||
|
Секция заряда фотобарабана
|
||||
 |
||||
|
Процедуры режима обслуживания для секции заряда барабана
|
||||
| U100 | Регулировка главного высокого напряжения Изменяет поверхностный потенциал фотобарабана изменением напряжения на сетке. |
|||
| КМ-хх50 | КМ-хх20 | |||
| Напряжение на сетке скоротрона (кроме КМ-2550) | МС DATA | Exp. 1 горит | ||
| Включение зарядного скоротронаВключение зарядного скоротрона и блока лазера | МС ON | Exp. 2 горит | ||
| LASER ON/OFF | Exp. 3 горит | |||
| Отмена коррекции заряда через (х) мин после окончания копирования |
INTERVAL | Exp. 4 горит | ||
| Коррекция заряда, значение в битах | повышается при выполнении нескольких копий подряд | МС ADJAST | Ехр. 1 мигает | |
| U110 | Проверка/сброс счетчика барабана | Сбрасывать только при >150 000 копий! | ||
| U117 | Проверка серийного номера барабана. Показывает серийный номер барабана из EEPROM в блоке | КМ-2550 только | ||
| U118 |
Проверка истории барабана (КМ-2550) |
|||
|
Коды самодиагностики для секции заряда барабана
|
||||
| С0120 | Ошибка чтения/записи EEPROM в блоке барабана (КМ-2550) | |||
| TESTCOPY | ||||
|
Секция проявки
|
||||
 |
||||
 |
||||
|
Процедуры режима обслуживания для секции проявки
|
||||
| U130 | Начальная загрузка тонера | |||
| U135 | Проверка работы двигателя подкачки тонера (КМ-2550) | |||
| U144 |
Установка режима загрузки тонера Для поддержания минимального 3% потока тонера через блок. Для этого через определенное время на фотобарабан наносится полоска тонера и он уходит в отработку. Вывод-нет никакого смысла использовать копир в режиме экономии тонера-сэкономленный тонер окажется в отработке, или его начнет "выпирать" из блока проявки, если не выставлена эта функция. |
Что бы предотвратить деградацию тонера. | При длительном нахождении в блоке проявки тонер получает избыточный потенциал (деградирует) и его начинает "выпирать" из блока проявки. | |
| U158 | Проверка/сброс счетчика блока проявки (копии) | |||
| U984 | Проверка серийного номера блока проявки (КМ-2550) | |||
| U985 |
Проверка истории блока проявки (КМ-2550) |
|||
|
Коды самодиагностики для секции проявки
|
||||
| С0960 | Ошибка чтения/записи EEPROM в блоке проявки (КМ-2550) | |||
| TESTCOPY | ||||
|
Секция переноса и отделения
|
||||
 |
||||
|
Процедуры режима обслуживания
|
||||
| U101 | Установка прочих высоких напряжений Коррекция напряжения переноса для больших форматов Коррекция напряжения переноса для малых форматов Время выключения напряжения переноса Время включения напряжения переноса Напряжение отделения Время выключения напряжения отделения Время включения напряжения отделения |
|||
| Коды самодиагностики для секции переноса-Нет | ||||
| TESTCOPY | ||||
|

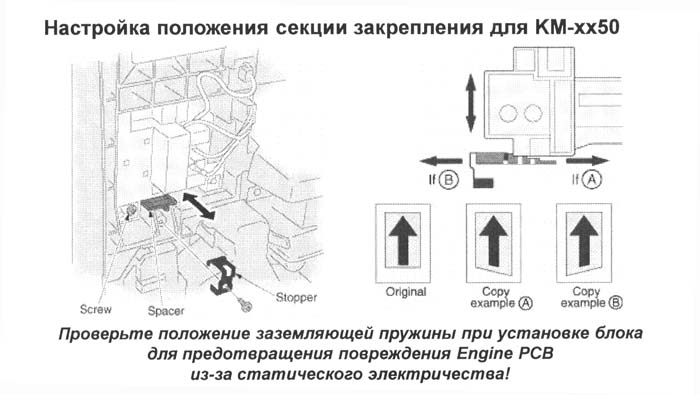

Секция закрепления
|
||||
 |
||||
 |
||||
|
Процедуры режима обслуживания для секции закрепления
|
||||
| U161 | Регулировка температуры фиксации | |||
| КМ-хх20 | КМ-ХХ50 | Первая температура стабилизации (включение привода) | Примерно 140 градусов | |
| Ехр.1 горит | 1 ST TEMP | Вторая температура стабилизации («готов копировать») | Примерно 160 градусов | |
| Ехр.2 горит | 2ND TEMP | Первая рабочая температура (начало копирования) | Примерно 170 градусов | |
| Ехр.3 горит | COPY TEMP 1 | Вторая рабочая температура (после х-листов) | Повышается на 10 градусов | |
| Ехр.4 горит | COPY ТЕМР 2 | Кол-во листов для контроля второй температуры | ||
| Ехр.5 горит | COPY CNT | Кол-во листов для контроля темп-ры (плотная бумага) | ||
| Ехр.1 мигает | THICK CNT | |||
| U162 | Принудительная стабилизация блока фиксации (без бумаги) | Фьюзер при этом не нагревается, аппарат в готовность входит | ||
| U163 | Сброс ошибок блока фиксации. Необходимо проводить после возникновения всех ошибок блока | |||
| U167 | Проверка/сброс счетчика блока фиксации | |||
| U199 | Проверка температуры фиксации, окружающей среды, влажности | |||
|
Коды самодиагностики для секции фиксации
|
||||
| С6000 | Обрыв цепи нагревателя. Время достижения 50С°, 100С° 1-я и 2-я температуры стабилизации превышает определенные значения |
|||
| С6020 | Очень высокая температура термистора - выше 230С° более 40 микросекунд | Это случается при пробое триака (симмистора), или его цепи управления. | ||
| С6050 | Очень низкая температура фиксации - ниже 90С° более 1 секунд | |||
| С6400 | Ошибка сигнала пересечения нуля. Не обнаружен сигнал пересечения нуля в течение нескольких секунд. Zero-Cross | |||
| TESTCOPY | ||||
|
Секция очистки
|
||||
 |
||||
| TESTCOPY | ||||
|
Дуплекс
|
||||
 |
||||
| TESTCOPY | ||||
|
Разное
|
||||
|

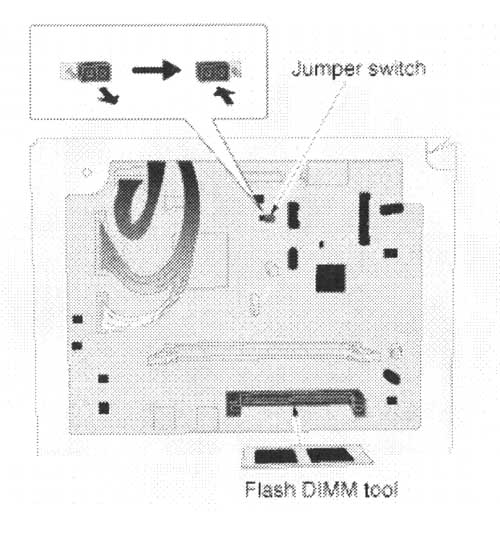

Обновление программного обеспечения (Firmware) KM-xx/20/35
|
||||
|
•Запустите U019 для проверки текущей версии firmware |
||||
 |
||||
| Для обновления требуется специальный инструмент 2BZ01180 - Специальный Flash DIMM | ||||
|
Обновление программного обеспечения (Firmware) KM-xx/50
|
||||
| Для обновления требуется Compact Flash Card Type I, отформатированная и с корректным engine firmware. | ||||
| •Выключите копир и отключите кабель питания, провод локальной сети. •Снимите заднюю крышку •Установите CF Card в слот на главной плате •Подключите кабель питания и включите копир у •Дождитесь появления надписи "Complited" на дисплее!!! •Выключите копир и отключите кабель питания •Удалите CF Card из слота на главной плате •Подключите кабель питания и включите копир •Выберите русский язык в меню пользователя |
||||
 |
||||
|
Обновление Printing System firmware KM-xx50
|
||||
| Для обновления требуется Compact Flash Card Type I, отформатированная и с корректным Printing System firmware •Выключите копир и отключите кабель питания •Установите CF Card в слот на плате принтера •Подключите кабель питания и включите копир •Дождитесь появления надписи "Complited" •Выключите копир и отключите кабель питания •Удалите CF Card из слота •Подключите кабель питания и включите копир |
||||
 |
||||
|
Замена Main РСВ или Engine РСВ
|
||||
| При замене любой из этих плат (уникальны для каждой машины). Если операция не будет выполнена, то появится ошибка с кодом С018. В EEPROM на Main РСВ записана информация об обработке изображения, панели управления, блоке лазера и CCD. В EEPROM на Engine РСВ - данные о приводах, напряжениях, температурах. | ||||
|

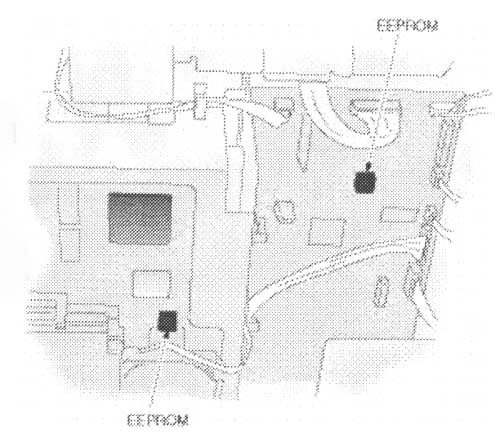

Замена Main РСВ КМ-хх50
|
||||
| •Выполните U026 для записи данных в EEPROM •Извлеките EEPROM из старой платы и установите ее в новую •Замените платы •Выполните U027 для чтения данных из EEPROM |
||||
 |
||||
| TESTCOPY | ||||
|
Другие процедуры обслуживания
|
||||
| U004 Проверка серийного номера копира U019 Проверка версии firmware U020 Инициализация всех данных (кроме общего счетчика и номера машины) U021 Инициализация всех данных за исключением счетчиков, истории ошибок, сервисных настроек. (сбрасываются только пользовательские настройки) U203 Проверка автоподатчика (отдельно, сканирование без бумаги) U243 Проверка двигателей, соленоидов и муфт автоподатчика U244 Проверка датчиков автоподатчика U246 Установки финишера (позиции ограничителей, выравнивание бумаги при степлировании) U249 Проверка вывода бумаги в опционные устройства (КМ-хх50) U250 Установка цикла обслуживания (установка счетчика до загорания "масленки") U251 Проверка/сброс счетчика обслуживания U265 Установка печати названия машины в отчетах U504 Сброс настроек Scan System (КМ-хх50) U506 Установка времени на соединение (ScanSys - PC) (КМ-хх50) U904 Проверка/сброс счетчиков ошибок U905 Проверка/сброс счетчиков опциональных устройств (лотки и финишеры) U906 Сброс ошибок опциональных устройств (КМ-хх50) (лотки и финишеры) U908 Проверка общего счетчика U910 Сброс отчета об использовании тонера (в процентном соотношении) U917 Установки факса (копирование на CF) (КМ-хх50) U920 Проверка счетчиков принтера, сканера, факса (КМ-хх50) U925 Проверка/сброс счетчиков системных ошибок (КМ-хх50) U926 Перезапись программы факса (КМ-хх50) U927 Сброс счетчика U920 (единожды, < 1 к) U928 Проверка счетчика срока службы машины U942 Настройка прогиба оригинала в автоподатчике |
||||
|
Коды самодиагностики
|
||||
| (А): показывается как "А"ХХХХ в копирах КМ-хх20 (S): системная ошибка (U925: счетчик системных ошибок) После неудачной попытки самостоятельного сброса - С код. |
||||
| С0030 Ошибка платы управления факсом (КМ-хх50) С0070 Несовпадение типа факса (КМ-хх50) С(А)0100 Ошибка чтения/записи резервной памяти (Main РСВ) Считанные и записанные данные не совпадают (ошибка EPROM) С(А)0110 Ошибка данных резервной памяти (Main РСВ) (ошибка EPROM) С(А)0130 Ошибка чтения/записи резервной памяти (КМ-хх50) (ошибка EPROM) С(А)0140 Ошибка данных резервной памяти (КМ-хх50) (ошибка EPROM) С(А)0150 Ошибка чтения/записи резервной памяти (Engine РСВ) Считанные и записанные данные не совпадают (ошибка EPROM) С(А)0160 Ошибка данных резервной памяти (Е РСВ) (ошибка EPROM) С0170 Ошибка общего счетчика С0180 Несовпадение серийного номера C(A,S)0210 Ошибка связи между Main РСВ и Engine РСВ С0220 Ошибка связи между Main РСВ и Operation РСВ C(S)0250 Ошибка связи со Scan System (КМ-хх50) C(S)0440 Ошибка связи с финшером (КМ-хх50) C(S)0620 Ошибка интерфейса записи - (КМ-хх20) (панель оператора не работает) С(А)7800 Обрыв в цепи термистора внешней температуры (в плате лотка) С(А)7810 Короткое замыкание в цепи термистора внешней температуры (в плате лотка) |
||||
| С8170, С8180, С8190, С8210 Ошибки финишера - сброс в U906 (КМ-хх50) | ||||
| TESTCOPY | ||||
|
Периодическое обслуживание
|
||||
| Срок службы машины | ||||
| КМ-16хх/20хх | 5 лет или 300 000 копий | |||
| КМ-2550 | 5 лет или 600 000 копий | |||
| Объем копирования | ||||
| Среднемесячный | Максимальный в месяц | кратковременно! | ||
| КМ-16хх | 3 500 копий | 20 000 копий | ||
| КМ-20хх | 5 000 копий | 30 000 копий | ||
| КМ-2550 | 6 000 копий | 40 000 копий | ||
| Машины не должны достигать объема копирования 150 000 в год! | ||||
| Комплекты периодического обслуживания: | ||||
| КМ-16хх/20хх | МК-410 или MK-413, (MK-413 отличается от MK-410 добавлением втулок для вала переноса) (Ресурс комплектов-150 000 копий) партс-2С982010 | |||
| Состав: | Drum unit - | DK-410 | ||
| КМ-2550 | МК-420 (300 000 копий) 1702FT8NL0 | |||
| Состав: | Drum unit- | DK-420 | ||
| Developing unit- | DV-420 | |||
| Fixing unit- | FK-420 | |||
| Transfer roller- | TR-420 | |||
| Ozone Filter- | - | |||
| Ресурс тубы с тонером: | 15 000 копий при 6% заполнении формата А4 | |||
| КМ-16хх/20хх | TK-410 | |||
| КМ-2550 | TK-420 | отличается туба только ключом | ||
|
Процедуры при периодическом обслуживании
|
||||
| U110 Счетчик блока барабана U130 Загрузка тонера U157 Счетчик блока проявки U167 Счетчик блока закрепления (КМ-2550 сбрасывает автоматически) U251 Счетчик обслуживания (масленка) U901 Счетчик подач бумаги по областям (если меняются ролики захвата, например) U903 Счетчик замятий U904 Счетчик ошибок |
||||
|
TESTCOPY
|
||||
|
Секция экспозиции-настройка изображения
|
||||
|
Общая процедура настройки: 1. Печать: Форма, Размер, Положение, Поля (Недоступно) |
||||
|
РЕГУЛИРОВКИ ДЛЯ ПЕЧАТИ (выделено курсивом - для КМ-1650/2050/2550)
|
||||
 |
||||
|
РЕГУЛИРОВКИ ДЛЯ СКАНИРОВАНИЯ
|
||||
 |
||||
| U092 | Проводится с использованием специального оригинала (p/n 2АС68240) Настраивает: Центр сканированного изображения - U067 Регистрацию ведущей кромки сканера - U066 Масштаб в основном направлении сканирования - U065 |
|||
|
Устранение оптического перекоса сканера
|
||||
|
Проводится регулировкой положения каретки. Напечатайте тестовый лист VTC-PG2 из U993 и сделайте его копию. |
||||
| Более подробную информацию смотрите в service manual | ||||
Вы не можете оставлять комментарии.
Перед публикацией комментарий будет проверен модератором.
