Программатор 24cXX

E-mail
Оценка пользователей: / 94
ПлохоОтлично

Пришла, как то пора переделывать наш боевой программатор для чипов 24cXX, старый отработал несколько лет и порядком поизносился, стало пропадать питание, разболтался разъем и т.д. Собирать опять такой же, на микросхеме 155ЛН2, не хотелось, а захотелось, чего то более нового,  современного и вместе с тем максимально простого.  Посмотрим на схему классического программатора на микросхеме 155ЛН2:

программатор чипов на микросхеме 155лн2

Кроме самой микросхемы, которую сейчас уже и не достать (по крайней мере, я обзвонил несколько крупных магазинов, торгующих электроникой и там такой не было), на схеме присутствуют  еще несколько элементов, диоды и резисторы, что сильно затрудняет помещение конструкции в малогабаритный корпус, например, COM-разъема. То есть, стояла задача изготовить программатор, который, без труда поместился бы в корпус COM разъема и при этом обладал достоинством программатора на 155ЛН2, таким как развязка между чипом и портом компьютера, что позволяет подключать чип на «горячую». Итак, после небольшого поиска обнаружился претендент на замену 155ЛН2 - импортная микросхема CD4050BT, которую можно без труда приобрести и к тому же она обладает рядом некоторых преимуществ.

Не буду растекаться мыслью по древу и сразу приведу принципиальную схему программатора на этой микросхеме:

программатор на микросхеме 4050

Вот собственно и вся схема,  она так же надежна и неприхотлива, как и на 155лн2, но из нее исключены все навесные элементы, которые теперь совсем не нужны.  Длинна выводов к чипу может достигать 50-70 сантиметров, и более, без ухудшения работы.

Схема настолько проста, что хочется ее немного усложнить. Поставим цель, поскольку питание программатора идет от USB порта компьютера и короткое замыкание, которое может случайно произойти от соприкосновении зажима  плюса и земли, может вывести из строя USB порт ПК, реализовать защиту от короткого замыкания. Причем защита должна быть максимально простая и  надежная. Защиту от короткого замыкания реализуем с помощью постоянного резистора, который поставим в разрыв цепи питания. При коротком замыкании этот резистор выполнит токоограничивающую функцию. Рассчитаем сопротивление этого резистора. Как известно из спецификации порта USB, порт может отдавать ток не более 500 миллиампер, напряжение выдаваемое портом равно 5 вольт. Рассчитываем токоограничивающий резистор – R=U/I=5/0.5=10 Ом. Это минимальное значение, на практике я советую ставить резистор 20-30 Ом. Рассчитываем мощность резистора P=U*I=5*0.5=2.5 W. Но на самом деле, поскольку резистор будет большего сопротивления, то соответственно его мощность будет меньше, например, при сопротивлении резистора 30 Ом его мощность равна – 0.8 W. При такой мощности размер резистора уже будет мал и достаточен для его помещения в корпус COM разъема.

Итак, схема с токоограничительным резистором имеет вид:

программатор с токоограничительным резистором

Программатор, собранный по этой схеме, уже не боится короткого замыкания между любыми выводами. Эту схему я могу рекомендовать к повторению, как простую и, вместе с тем, безопасную для USB порта компьютера и чипа. Но можно ли еще усовершенствовать схему? Можно. Добавим в схему индикатор записи-чтения чипа и индикатор наличия питания:

программатор для чипов 24хх

Большинство деталей для изготовления программатора я использовал в smd варианте, монтаж-навесной.

Используемые детали:

Работу программатора иллюстрирует видео, процесс записи-чтения можно контролировать по свечению зеленого светодиода, красный индицирует питание. Так же на видео показана защита от короткого замыкания.

Программатор в сборе.

Готовые изделия.

Можно ли еще улучшить программатор? Можно. Я добавил в программатор еще и интегральный стабилизатор L78L33 напряжения питания чипа: (И, кстати, сам стабилизатор имеет свою, внутреннюю, защиту от короткого замыкания, что делает программатор еще надежней)

L78

программатор с интегральным стабилизатором

По такой схеме этим программатором можно прошивать уже чипы S3CC921, AT88SC0204CA, AT88SC0204C, SS02-1 и 24C04. Естественно, при наличии соответствующего программного обеспечения.

P.S. Ради интереса измерил напряжение, при котором нормально прошиваются микросхемы AT88SC0204 (те, что мне попадались)

Серия CA  2.55-4.2 вольта
Серия С  2.5-6.0 вольт



Так же, с помощью этого программатора (с доработкой), можно прошивать и микросхемы 93cXX:

93cxx

Да, кстати, чтобы программатор работал с пони-прог нужно выставить такие настройки:

Очередное спасибо нашему посетителю С.Н.Н. за рисунок печатной платы для программатора:

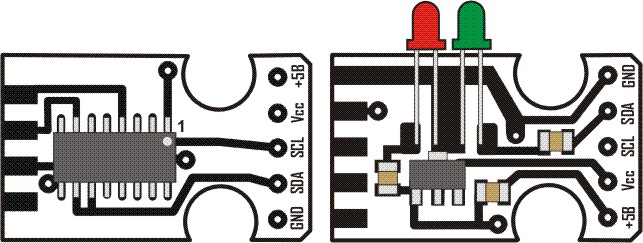

И рисунок печатной платы программатора с расположением деталей:

UPD! Уважаемые товарищи! Продажей программаторов больше не занимаюсь.

top-iconНаверх

Последнее обновление ( 27.02.17 20:45 )

Комментарии


# Алексей 29.03.2011 15:20
8-926-755-64-44
Хочу приобрести программатор
Ответить | Ответить с цитатой | Цитировать


# К.В.Г. 30.03.2011 07:00
Напишите мне в почту Ваши координаты.
Ответить | Ответить с цитатой | Цитировать


# Георгий 07.07.2011 07:17
Готов заплатить за программатор 1000 руб. Пожалуйста сообщите координаты для перевода денежных средств. А также сроки по изготовлению и отправке. С уважением Георгий.
Ответить | Ответить с цитатой | Цитировать


# К.В.Г. 07.07.2011 15:45
Ну как я могу отказаться от целых 1000 рублей?:))
Напишите мне пожалуйста в почту.
Ответить | Ответить с цитатой | Цитировать


# Георгий 23.07.2011 13:54
Я написал вам на почту. Но вы молчите ??? Пожалуйста сообщите координаты для перевода денег. И сообщите пожалуйста после перевода денег как быстро вышлите программатор?
Ответить | Ответить с цитатой | Цитировать


# К.В.Г. 23.07.2011 14:02
Видимо попало в спам письмо, небыло ничего.
Координаты вот - www.testcopy.ru/don.html
а вышлю дня через два-три дня после оплаты.
Ответить | Ответить с цитатой | Цитировать


# Георгий 15.08.2011 04:52
Что то я не совсем пойму как мне вам провести оплату?
Скажите вы можете мне скинуть ваши паспортные данные? Я вышлю вам деньги быстрым платежом через сбер банк. Через час вы сможете получить в любом отделении сбербанка России.
Ответить | Ответить с цитатой | Цитировать


# Георгий 15.08.2011 05:06
Сообщите пожалуйста как мне вам оплату провести. Без программатора работа стоит.
Ответить | Ответить с цитатой | Цитировать


# К.В.Г. 15.08.2011 06:53
Других способов кроме этих нет www.testcopy.ru/don.html
Ответить | Ответить с цитатой | Цитировать


# Георгий 16.08.2011 03:22
Пожалуйста подскажите как мне вам перевести деньги. Я буду оплачивать через терминал. Мне нужно ввести ваш номер телефона? Или свой вводить. Если свой, то как мне потом сумму перевести на ваш счет?
Ответить | Ответить с цитатой | Цитировать


# К.В.Г. 16.08.2011 07:02
Даже не знаю, что ответить... Там есть инструкция в картинках и видеоинструкция вдобавок.
Ответить | Ответить с цитатой | Цитировать


# Георгий 25.08.2011 13:29
Доброго времени суток! Здравствуйте. Я разобрался с пополнением счета. на QIWI. Готов оплатить программатор. Я бы хотел у вас заказать модель которой можно прошивать чипы S3CC921, AT88SC0204CA, AT88SC0204C, SS02-1 и 24C04.
Ответить | Ответить с цитатой | Цитировать


# Георгий 25.08.2011 14:07
Оплатил.
Ответить | Ответить с цитатой | Цитировать


# К.В.Г. 26.08.2011 07:30
Да, оплата пришла. Постараюсь выслать во вторник.
Ответить | Ответить с цитатой | Цитировать


# К.В.Г. 29.08.2011 20:13
Выслал.
Ответить | Ответить с цитатой | Цитировать


# Farid 19.10.2011 10:21
Здравствуйте. Написал Вам два письма по поводу приобретения программатора. Ответа не получил. По ссылке www.testcopy.ru/don.html при отправке ошибка.
Ответить | Ответить с цитатой | Цитировать


# Мирослав 11.05.2012 12:09
Как купить такой програматор? (Украина)
Ответить | Ответить с цитатой | Цитировать


# К.В.Г. 11.05.2012 12:11
Тут есть ниже контакты человека который делает их.
Ответить | Ответить с цитатой | Цитировать


# agur 30.03.2011 14:01
подскажите пожалуйста сколько будет стоить программатор и как его купить? спасибо
Ответить | Ответить с цитатой | Цитировать


# К.В.Г. 30.03.2011 14:28
Не думал, что будет столько откликов...
Ведь схема программатора очень простая и каждый может собрать программатор сам.
По цене скажу, что он у меня стоит 800 руб, доставка по почте бесплатно. Дороговато, но у меня нет возможности продавать его дешевле:)
Как купить - пишите на почту
Ответить | Ответить с цитатой | Цитировать


# user-89 03.04.2011 16:40
А где покупали микросхему. Смотрел в чип и дип и в электронике Уфа
Ответить | Ответить с цитатой | Цитировать


# user-89 03.04.2011 16:41
Ни в первом, ни во втором нету
Ответить | Ответить с цитатой | Цитировать


# К.В.Г. 03.04.2011 18:40
В мегаэлектронике .
Ответить | Ответить с цитатой | Цитировать


# ёж 07.04.2011 09:19
на фотографии используемых деталей представлен транзистор или что это?
Ответить | Ответить с цитатой | Цитировать


# К.В.Г. 07.04.2011 11:31
Это интегральный стабилизатор напряжения, используется опционально, то есть можно его не ставить.
Ответить | Ответить с цитатой | Цитировать


# ёж 08.04.2011 10:47
А можно мне схемку со стабилизатором если не сложно. На Заранее спасибо
Ответить | Ответить с цитатой | Цитировать


# К.В.Г. 08.04.2011 20:36
как будет время выложу схему в статье.
Ответить | Ответить с цитатой | Цитировать


# kmm 14.04.2011 18:43
Привет!
НА рисунке еще транзистор есть, а в схеме я его не нашел????
Ответить | Ответить с цитатой | Цитировать


# К.В.Г. 14.04.2011 18:52
Это не транзистор, а стабилизатор напряжения, схема прекрасно работает и без него.
Ответить | Ответить с цитатой | Цитировать


# К.В.Г. 17.04.2011 21:32
Так, готовые программаторы закончились, собираю на заказ:)
Ответить | Ответить с цитатой | Цитировать


# Rt943 05.05.2011 16:40
На украину поставки есть?
Ответить | Ответить с цитатой | Цитировать


# К.В.Г. 05.05.2011 17:36
Поставки по всему земному шару!
Но чуть дороже:)
Ответить | Ответить с цитатой | Цитировать


# ewian 14.05.2011 15:49
Микросхема К561ПУ4
Ответить | Ответить с цитатой | Цитировать


# К.В.Г. 14.05.2011 15:51
Она в корпус не влезет:) Да и найти ее труднее чем 4050.
Ответить | Ответить с цитатой | Цитировать


# ewian 26.05.2011 15:16
Но то что ни одного резистора по входу не поставил, так это аяяяяй
Ответить | Ответить с цитатой | Цитировать


# К.В.Г. 26.05.2011 17:02
Не нужны там резисторы.
Ответить | Ответить с цитатой | Цитировать


# ewian 26.05.2011 17:23
Да ради бога, не нужны так не нужны, при уровнях то +\- 10в
Ответить | Ответить с цитатой | Цитировать


# К.В.Г. 26.05.2011 17:35
Вы бы лучше даташит посмотрели на микросхему прежде чем пугатся:)
Ответить | Ответить с цитатой | Цитировать


# ewian 26.05.2011 17:48
Да, вспомнил, Вы правы, только две микрухи допускают на входе повышенное питание, касаемо наших так это ПУ4 и ЛН2, наши то драли оттуда
Ответить | Ответить с цитатой | Цитировать


# К.В.Г. 26.05.2011 17:52
Да, Вы абсолютно правы:)
Ответить | Ответить с цитатой | Цитировать


# ewian 26.05.2011 17:52
CD4049UBC- ЛН2, CD4050BC-ПУ4
Ответить | Ответить с цитатой | Цитировать


# Сергей 30.05.2011 14:50
Доброго времени суток.
Не могли бы вы отправить мне схему?
Заранее спасибо.
Ответить | Ответить с цитатой | Цитировать


# К.В.Г. 30.05.2011 15:11
Так схеме выше..
Ответить | Ответить с цитатой | Цитировать


# Сенюков Игорь 14.02.2013 14:37
У меня программатор на CD4050...Есть ли доработка схемы для прграммирования 1-Wire?
Ответить | Ответить с цитатой | Цитировать


# Stos 01.06.2011 16:49
Доброго времени суток.
А схемку программатора с интегральным стабилизатором напряжения питания чипа можно выложить? Да и платку бы в SL 5.0 :-) . Или в корпусе СОМ порта все навесным монтажом делали?
Ответить | Ответить с цитатой | Цитировать


# К.В.Г. 01.06.2011 17:22
Я делал (и делаю) все навесным, по большому счету надо на плате, но и так получатется не плохо.
Схему со стабилизатором постараюсь выложить на выходных.
Стабилизатор нужен если прошивать AT88 у кого есть такой софт. А для обычных микросхем он не нужен.
Ответить | Ответить с цитатой | Цитировать


# Artak 09.06.2011 08:17
да вы супер !!!!!!!!!!!!! спасибо спасибо спасибо !!!!!!!!!!!!
Ответить | Ответить с цитатой | Цитировать


# гена 11.06.2011 06:32
а програмка к прогеру какая лучше идет и может есть инструкция?
Ответить | Ответить с цитатой | Цитировать


# К.В.Г. 14.06.2011 00:14
Программка-пони -прог.
Ответить | Ответить с цитатой | Цитировать


# Artak 18.06.2011 12:32
А нельзя делать так чтоб com port сам дал 5V ????
Ответить | Ответить с цитатой | Цитировать


# Artak 18.06.2011 12:41
например это падайдот cxem.net/comp/comp46.php
Ответить | Ответить с цитатой | Цитировать


# Artak 18.06.2011 14:11
или уже балуемся :lol:
Ответить | Ответить с цитатой | Цитировать


# Sergo 29.06.2011 10:27
Можно ли использовать микросхему HD14050BP?
Ответить | Ответить с цитатой | Цитировать


# К.В.Г. 29.06.2011 11:04
Так надо сравнить даташиты.
Ответить | Ответить с цитатой | Цитировать


# Sergo 29.06.2011 11:48
дык это я сам понимаю. Не могу найти. помогите пожалуйста
Ответить | Ответить с цитатой | Цитировать


# К.В.Г. 29.06.2011 11:52
Вечерком гляну сам тогда...(если не забуду:)
Ответить | Ответить с цитатой | Цитировать


# К.В.Г. 30.06.2011 16:46
Какие у вас настройки пони-прог?
Ответить | Ответить с цитатой | Цитировать


# Sergo 30.06.2011 09:35
Все в норме. Проггер спаян. Нашел кое что интересное www.printsrv.ru/article.10.1
Ответить | Ответить с цитатой | Цитировать


# Artak 07.07.2011 08:58
я новичок в радиоэлектроник е и у меня вопрос можно ли запихнуть и 3-ую ножку от com port-a в микросхему 4050 для 93с66
Ответить | Ответить с цитатой | Цитировать


# К.В.Г. 07.07.2011 15:41
Не очень понял о чем вы:)) но думаю, что можно.
Ответить | Ответить с цитатой | Цитировать


# Artak 07.07.2011 19:34
ладно попробую напишу ))
Ответить | Ответить с цитатой | Цитировать


# UA6BMY 23.07.2011 13:20
вот схема программатора 93с66, для Artak zalil.ru/31457422
Ответить | Ответить с цитатой | Цитировать


# UA6BMY 23.07.2011 13:24
а вот простейший программатор zalil.ru/31457440
Ответить | Ответить с цитатой | Цитировать


# Gera 14.08.2011 21:44
Скажите нужна использовать только эту микросхему CD4050BT, или можно использовать CD4050B с любым окончанием? А ещё можете выложить фото программатора, как она у вал собран в нутри COM-порта?
Ответить | Ответить с цитатой | Цитировать


# К.В.Г. 14.08.2011 22:09
Буква после B обозначает тип корпуса (по-моему), так что все равно какая будет. Единственно корпус DIP не поместится в ком-разъем. А сфоткать не могу, так как заклеиваю корпус сеперклеем.:)
Ответить | Ответить с цитатой | Цитировать


# С.Н.Н. 18.08.2011 16:26
Нарисовал платку по схеме в ком-разъем. Может кому пригодится.
Ответить | Ответить с цитатой | Цитировать


# К.В.Г. 18.08.2011 16:29
Могу ее к статье прикрепить:)
Ответить | Ответить с цитатой | Цитировать


# С.Н.Н. 18.08.2011 16:33
Сама плата
zalil.ru/31572975
Плата с расположением деталей
zalil.ru/31573019
Ответить | Ответить с цитатой | Цитировать


# К.В.Г. 18.08.2011 16:38
Большое спасибо!
Ответить | Ответить с цитатой | Цитировать


# С.Н.Н. 18.08.2011 17:13
Да, будет лучше, если ее добавить к статье. :-)
Ответить | Ответить с цитатой | Цитировать


# К.В.Г. 18.08.2011 17:15
Конечно, сегодня вечером этим займусь:)
Ответить | Ответить с цитатой | Цитировать


# Victor 21.08.2011 20:10
Спасибо!
Чуть ранее собрал и использовал простейший(на резисторах) программатор - в одном принтере ML-1660 93c66 прошилась нормально.
В другом читалась как попало, каждое прочтение - что то своё, не писалась вообще(ошибка записи), думал 93c66 полетела.
Попробовал эту схему(без стабилизатора) на 561ПУ4- микросхема прочиталась и нормально записалась, принтер перепрошился, всё ок.
Кстати, в настройках Ponyprog выходы не инвертировал.
Ответить | Ответить с цитатой | Цитировать


# К.В.Г. 21.08.2011 20:14
Настройки Пони-прог зависят от того какие выходы на микросхеме, с инверторами или нет.
Ответить | Ответить с цитатой | Цитировать


# Григорий 23.08.2011 01:43
Вы писали "По такой схеме этим программатором можно прошивать уже чипы S3CC921, AT88"
Они же с криптозащитой?! И ничем не шьются.
Ответить | Ответить с цитатой | Цитировать


# К.В.Г. 23.08.2011 06:26
Шьются специальной программой.
Ответить | Ответить с цитатой | Цитировать


# Григорий 23.08.2011 09:35
А название программы не подскажете? :-)
Ответить | Ответить с цитатой | Цитировать


# Григорий 23.08.2011 23:35
Что, не рассекретите программу для своего програматора разрекламирован ого ломать криптозащиту?
Ответить | Ответить с цитатой | Цитировать


# Григорий 23.08.2011 23:45
Кто хочет сам паять, сд4050 -трудно найти, а аналог советский 561ПУ4 - металолома навалом, - новые по 0,5$ 1986 года.
Ответить | Ответить с цитатой | Цитировать


# Григорий 23.08.2011 23:50
Не в обиду админы, ваш программер супер, как говорится все гениальное- простое, я только хочу проверить действительно им можно читать и писать 92121 .
Ответить | Ответить с цитатой | Цитировать


# К.В.Г. 24.08.2011 07:20
Можно, напишите на почту, пришлю программу.
Ответить | Ответить с цитатой | Цитировать


# manik.76 31.08.2011 15:19
Цитирую К.В.Г.:
Можно, напишите на почту, пришлю программу.
А как она с 88 дружит, сама программа для 88 привязана к железу???
Ответить | Ответить с цитатой | Цитировать


# Александр 22.09.2011 23:34
А как мне заполучить ПО под AT88 и S3?
Ответить | Ответить с цитатой | Цитировать


# serg7219 31.03.2012 20:52
Цитирую К.В.Г.:
Можно, напишите на почту, пришлю программу.


добрый вечер!
можно и мне ПО для 92121 ?
почта
Ответить | Ответить с цитатой | Цитировать


# Григорий 24.08.2011 12:03
Спасибо, написал на
Ответить | Ответить с цитатой | Цитировать


# Григорий 25.08.2011 00:41
Спасибо за прогу, действительно читает, меня сбили с толку другие форумы, там открытым текстом над этим смеялись. Но я так понял прочитаную прошивку сохранить нельзя, и на эту микру записать другую информацию проблема?
PS: Реально проггер высший класс- горячее подключение, защита от кз, простота=надежн ость , так держать.!
Ответить | Ответить с цитатой | Цитировать


# К.В.Г. 25.08.2011 05:51
Прошу ознакомиться testcopy.ru:8080/.../...
Ответить | Ответить с цитатой | Цитировать


# Григорий 25.08.2011 01:00
А вообще я Вам не завидую, вы наверно щас только одной сборкой заняты, клиентов куча, хотя эти процессы это и есть жизнь, сам электронщик. :lol:
Удачи, главное любить то что делаешь. :-)
Ответить | Ответить с цитатой | Цитировать


# К.В.Г. 25.08.2011 05:47
Как раз нет, у меня нет на это совсем нет времени:)
Ответить | Ответить с цитатой | Цитировать


# Михаил 27.08.2011 22:34
Ребят, я вот разглядываю печатку приведенную в статье и не могу понять, это что, две отдельные печатки?
Ответить | Ответить с цитатой | Цитировать


# К.В.Г. 27.08.2011 22:43
Нет, одна и та же, просто двухсторонняя.
Ответить | Ответить с цитатой | Цитировать


# Михаил 27.08.2011 22:58
а то что-то не могу разобраться с отзеркаливанием , если печатать как есть, то сторона со стабом становится как надо, но криво получается сторона микры.
Ответить | Ответить с цитатой | Цитировать


# К.В.Г. 27.08.2011 23:04
Предложите свой вариант:)
Ответить | Ответить с цитатой | Цитировать


# Михаил 27.08.2011 23:10
Значит это уже было замечено давно)) плату я переразведу и выложу чуть позже. Для дебага тоже.
Ответить | Ответить с цитатой | Цитировать


# К.В.Г. 27.08.2011 23:13
Спасибо!
Ответить | Ответить с цитатой | Цитировать


# Михаил 29.08.2011 19:58
Как можно проверить программатор на работоспособнос ть?
Ответить | Ответить с цитатой | Цитировать


# К.В.Г. 29.08.2011 20:04
Прошить чип:)
Ответить | Ответить с цитатой | Цитировать


# Михаил 29.08.2011 20:06
А кроме? В программах тестирования проггера нету?
Ответить | Ответить с цитатой | Цитировать


# К.В.Г. 29.08.2011 20:07
Есть. Но проверка с чипом надежнее.
Ответить | Ответить с цитатой | Цитировать


# Михаил 29.08.2011 20:09
Мне главное увидеть чтобы сигнал SDA пошел, как без чипа сделать?
Ответить | Ответить с цитатой | Цитировать


# К.В.Г. 29.08.2011 20:11
Тестером.
Ответить | Ответить с цитатой | Цитировать


# Михаил 29.08.2011 20:16
Без чипа зеленый индикатор моргать не будет, так ведь?
Ответить | Ответить с цитатой | Цитировать


# odesasha 29.08.2011 20:40
Как быть с тем , что Вы даете на входы 24схх
напругу больше , чем питание ,? Защитные диоды
могут полететь . Первая схема на открытых коллекторах
,если подтяжку сделать от 3.3 в , мне видится более
корректной. .
Ответить | Ответить с цитатой | Цитировать


# К.В.Г. 29.08.2011 20:42
Это уже обсуждалось-поч итайте комментарии выше.
Ответить | Ответить с цитатой | Цитировать


# Михаил 29.08.2011 20:47
Ответьте пожалуйста по поводу индикатора
Ответить | Ответить с цитатой | Цитировать


# К.В.Г. 29.08.2011 21:09
Да, не будет.
Ответить | Ответить с цитатой | Цитировать


# odesasha 29.08.2011 20:50
Я имею ввиду не CD4050 , специально сделанную для повышенного входа , а Flash , у которой этой фишки
нет и мы , при питании 3.3 в на Flash подаем ей
на входы импульсы 5 в.с двухтактного выхода CD 4050.
Ответить | Ответить с цитатой | Цитировать


# К.В.Г. 29.08.2011 21:08
Все еепромки, который прошивались данным программатором живы и здоровы. (а было их великое множество)
P.S. Пожалуйста пользуйтесь кнопкой ответить, а то каша получается.:)
Ответить | Ответить с цитатой | Цитировать


# odesasha 29.08.2011 21:25
Не противоречит ли такой режим даташиту на ЕЕПРОМ?

VP Voltage on Any Pin –0.5 to Vcc + 0.5 V

Думаю противоречит . Даташит никто не отменял .
Ответить | Ответить с цитатой | Цитировать


# К.В.Г. 29.08.2011 21:27
А вы измеряли это напряжение?
Ответить | Ответить с цитатой | Цитировать


# odesasha 29.08.2011 21:36
Цитирую К.В.Г.:
А вы измеряли это напряжение?

При питании 5 в кМоп может дать до 4.7 в под нагрузкой
0.5 в превышение на входе 24Схх выбрано из соображения закрытого входного диода , с входа на питание( открытие при 0.6в и выше ). 3.3 + 0.5 =3.8.
При больших напряжениях питание 24Схх идет уже с входа через защитный диод . а его предельный ток порядка 1 ма. То что он выдерживает и более понятно.
но это уже ненормируемая перегрузка структуры крис-
талла и этим нельзя пренебрегать . Надо ставить ограничение по току или напряжению .
Ответить | Ответить с цитатой | Цитировать


# К.В.Г. 29.08.2011 21:47
Может быть, может быть... Но я считаю, что введение в схему дополнительных элементов лишает данный программатор "минималистично сти" по деталям, а мой опыт его эксплуатации в течении года доказал абсолютную надежность схемы. Ни одного сбоя за все время работы, прошивались все чипы, которые мне попадались, как крипто АТ88, так и обычные 24с, так и 921-e (c незаблокированн ым прогресс-баром, естественно)
Ответить | Ответить с цитатой | Цитировать


# manik.76 31.08.2011 15:21
Цитирую К.В.Г.:
Может быть, может быть... Но я считаю, что введение в схему дополнительных элементов лишает данный программатор "минималистичности" по деталям, а мой опыт его эксплуатации в течении года доказал абсолютную надежность схемы. Ни одного сбоя за все время работы, прошивались все чипы, которые мне попадались, как крипто АТ88, так и обычные 24с, так и 921-e (c незаблокированным прогресс-баром, естественно)


В личку для 88 можно софт
Ответить | Ответить с цитатой | Цитировать


# odesasha 29.08.2011 22:05
Ну просто . если одна флэшка , то она и тока берет
мало и диоды живые , а если надо будет прошивать по ISP . где еще на плате еще есть потребители тока, то надо подумать и о соблюдении норм по входам.
На входы 24cxx сделать подтяжку с 3.3в , и выходы 6,10 CD4050 через дополнительные , лучше германиевые диоды . будут давать только 0-ли .А 1-ца пойдет с подтяжки 3.3в .
Ответить | Ответить с цитатой | Цитировать


# К.В.Г. 29.08.2011 22:24
И на плате тоже прошивал им, все прошивается нормально:) А дополнительные детали уже вряд ли поместятся в корпус. И еще, основное его назначение - это прошивка чипов картриджей, с чем он справляется прекрасно.
Ответить | Ответить с цитатой | Цитировать


# Михаил 30.08.2011 20:59
Подключился к микре 24с04, попробовал прошить, ответ: Устройство не отвечает.
p.s. PonyProg
Ответить | Ответить с цитатой | Цитировать


# К.В.Г. 30.08.2011 21:04
Значит ошибка в схеме. Или не правильные настройки пони-прог.
Ответить | Ответить с цитатой | Цитировать


# Михаил 30.08.2011 21:10
Сейчас пишет вот так:
Шина занята. Аппаратная ошибка (-11)
Ответить | Ответить с цитатой | Цитировать


# К.В.Г. 30.08.2011 21:11
Правильно собранная схема работает. Ищите ошибки в монтаже....
Ответить | Ответить с цитатой | Цитировать


# Михаил 30.08.2011 21:13
Еще бы знать куда копать...
Ответить | Ответить с цитатой | Цитировать


# К.В.Г. 30.08.2011 21:15
проверить полное соответствие со схемой, проверить тот ли ком порт выбран в программе. И потом вы же не пишите подробностей, какая схема в точности собрана, настройки пони-прог, версию ОС, какой чип пытаетесь прошить...
Ответить | Ответить с цитатой | Цитировать


# Михаил 30.08.2011 21:18
-порт на компе только один
-схема последняя, со стабом
-настройки стоят такие, как вы привели
-ось 7-ка 64-бита
Ответить | Ответить с цитатой | Цитировать


# К.В.Г. 30.08.2011 21:20
Про семерку ничего не скажу, в принципе не юзаю...
Если все собрано правильно, то может по этому и не идет.
Ответить | Ответить с цитатой | Цитировать


# Михаил 30.08.2011 21:38
Все, прогер запустился и очень шустро работает был банальный непропай, провод к Sda забыл пропаять)
Значит плата 100% работает, скоро скину.
Ответить | Ответить с цитатой | Цитировать




# К.В.Г. 30.08.2011 22:06
Хотя в соответствии с даташитом (комменты odesasha можно почитать выше) я сейчас спаял прогер где подал питание со стаба на 4050, что бы на ее выходах было тоже 3.3 вольта, как и питание CRUM (чтобы условие VP Voltage on Any Pin –0.5 to Vcc + 0.5 V соответствовало даташту) . Давайте я проведу испытания новой схемы и вы скорректируете разводку?
Ответить | Ответить с цитатой | Цитировать


# Михаил 30.08.2011 22:23
давайте попробуем. Вы схему сюда выложите или сначала отправите мне на почту?
Ответить | Ответить с цитатой | Цитировать


# К.В.Г. 30.08.2011 22:26
Давайте я ее испытаю на разных чипах для надежности (у меня их коробка) и выложу сюда.
Но завтра уже только...
Ответить | Ответить с цитатой | Цитировать


# Михаил 30.08.2011 22:29
Договорились. Завтра - послезавтра проверю плату дебаггера.
Ответить | Ответить с цитатой | Цитировать


# К.В.Г. 30.08.2011 22:33
А дебагер тоже на этой микросхеме?
Ответить | Ответить с цитатой | Цитировать


# Aleks 17.02.2014 19:25
Привет ! Не подскажите, а можно ли программатором на 2-х резисторах от 24сх прошить м/с 93сх6 ?
Ответить | Ответить с цитатой | Цитировать


# Михаил 30.08.2011 22:34
нет, на max232 в соике
Ответить | Ответить с цитатой | Цитировать


# К.В.Г. 30.08.2011 22:36
А у меня мысль-все сделать на этой микросхеме и дебаг и программатор 24с и программатор 93с и в одном корпусе:)
Ответить | Ответить с цитатой | Цитировать


# Михаил 30.08.2011 22:40
попытки совместить были?
Ответить | Ответить с цитатой | Цитировать


# К.В.Г. 30.08.2011 22:45
Пока только теоретические измышления:)
Ответить | Ответить с цитатой | Цитировать


# Михаил 30.08.2011 22:49
Как дойдет до практики, попробуем и платку переделать)
Ответить | Ответить с цитатой | Цитировать




# manik.76 31.08.2011 14:51
Кто нибудь проверял шьет ли все типы чипов, если можно на мыло схему для всех типов чипов, . Заранее спасибо.
Ответить | Ответить с цитатой | Цитировать


# odesasha 31.08.2011 19:58
Сегодня проверял работу подобной штуки на
Windows 7 64bit .
Пошла без проблем на IC Prog 1/07c. через переходник
USB-COM на PL 2303 .
Не быстро , но устойчиво читает и пишет 24C512 за
10-15 минут 24с04 в CRUM пропорционально быстрее.
PonyProg так и не заработал в WIN 7.
Для К.В.Г. :
Коль Вы занялись модернизацией , неплохо сделать
и токоограничение по выводу DATA . В . предложенной схеме вход./выход ЕЕПРОМ и выход CD4050 могут перегружаться . У CD он двухтактный , а у ЕЕПРОМ отктытый сток . Если у СD на выходе 1 , а у ЕЕПРОМ 0 , то будет перегруз .и той и другой микросхемы.
На вход DATA 24cxx можно сделать подтяжку с 3.3в , а выход 10 CD4050 через дополнительный , лучше германиевый диод . будут давать только 0-ли .А 1-ца пойдет с подтяжки 3.3в через 4.7 кОм.
Ответить | Ответить с цитатой | Цитировать


# К.В.Г. 31.08.2011 20:17
Если честно, то если модернизировать до такой степени, то теряется вся прелесть минимализма, к которой я так стремился. Поэтому оставлю это энтузиастам:)
Я спаял очередной программатор и запитал 4050 через стаб - проверил работу на трех десятках чипов (24с, АТ88 и 921) -полет нормальный. Теперь на входы еепромки подаются сигналы с таким же потенциалом, как и ее питание.
Ответить | Ответить с цитатой | Цитировать


# Михаил 31.08.2011 21:37
Раз уж полет нормальный, то скиньте мне на дополненную схемку, переразведу плату.
Ответить | Ответить с цитатой | Цитировать


# К.В.Г. 31.08.2011 21:38
Хорошо, я выложу ее здесь.
Ответить | Ответить с цитатой | Цитировать




# К.В.Г. 01.09.2011 00:06
Беру тайм-аут, в результате жестоких экспериментов собранный программатор погиб, завтра буду делать новый:))
Ответить | Ответить с цитатой | Цитировать


# Сенюков Игорь 14.02.2013 15:03
скиньте схему с дополнениями
Ответить | Ответить с цитатой | Цитировать


# manik.76 05.09.2011 14:55
вот сделал свой программатор, пока схема, кому понравится скачивайте, может кто разведет на плату, скинте на
Ответить | Ответить с цитатой | Цитировать


# manik.76 05.09.2011 14:56
Цитирую manik.76:
вот сделал свой программатор, пока схема, кому понравится скачивайте, может кто разведет на плату, скинте на

забыл добавить ссылку zalil.ru/31651473 вот сдесь
Ответить | Ответить с цитатой | Цитировать


# odesasha 05.09.2011 16:45
Схема красивая , но неплохо учесть это:
Коль Вы занялись модернизацией , неплохо сделать
и токоограничение по выводу DATA . В . предложенной схеме вход./выход ЕЕПРОМ и выход CD4050 могут перегружаться . У CD он двухтактный , а у ЕЕПРОМ отктытый сток . Если у СD на выходе 1 , а у ЕЕПРОМ 0 , то будет перегруз .и той и другой микросхемы.
На вход DATA 24cxx можно сделать подтяжку с 3.3в , а выход 10 CD4050 через дополнительный , лучше германиевый диод . будут давать только 0-ли .А 1-ца пойдет с подтяжки 3.3в через 4.7 кОм.
Ответить | Ответить с цитатой | Цитировать


# manik.76 05.09.2011 16:49
сделайте модернизацию, я делал ее в sPlan7, если нужно скину в формате данной программы, сделайте улучшение, пока времени нет заниматься.
Да и в электронике познания слабоватые.
Заранее благодарю за ответ и дельные подсказки.
Давайте делать вместе улучшения.
Спасибо.
Ответить | Ответить с цитатой | Цитировать


# ewian 06.09.2011 10:17
Так положи в sPlan7.
Ответить | Ответить с цитатой | Цитировать


# manik.76 06.09.2011 13:15
Цитирую ewian:
Так положи в sPlan7.

zalil.ru/31656217 как просили тут
Ответить | Ответить с цитатой | Цитировать


# manik.76 08.09.2011 16:12
Цитирую ewian:
А если так
zalil.ru/31660150

Решение конечно хорошее, усб внесли как я понимаю для доппитания атмелей, при программировани и 24 и 93 подключать не требуется???
Первый стабилизатор дает 5 в. Или их не хватит для питантя атмелей при программировани и?
Просто хотел уйти от дополнительных проводов.
Ответить | Ответить с цитатой | Цитировать


# ewian 08.09.2011 18:10
Цитирую manik.76:
Цитирую ewian:
А если так
zalil.ru/31660150

Решение конечно хорошее, усб внесли как я понимаю для доппитания атмелей, при программировании 24 и 93 подключать не требуется???
Первый стабилизатор дает 5 в. Или их не хватит для питантя атмелей при программировании?
Просто хотел уйти от дополнительных проводов.

Для Atmel пока хватало питания с компорта, схема прорисована, но не проверена, но скорее всего будет работать.
Ответить | Ответить с цитатой | Цитировать


# manik.76 08.09.2011 18:14
Цитирую ewian:
Цитирую manik.76:
Цитирую ewian:
А если так
zalil.ru/31660150

Решение конечно хорошее, усб внесли как я понимаю для доппитания атмелей, при программировании 24 и 93 подключать не требуется???
Первый стабилизатор дает 5 в. Или их не хватит для питантя атмелей при программировании?
Просто хотел уйти от дополнительных проводов.

Для Atmel пока хватало питания с компорта, схема прорисована, но не проверена, но скорее всего будет работать.


Поставил питон, как найду нужные элементы проверю на работоспособнос ть.
Ответить | Ответить с цитатой | Цитировать


# odesasha 08.09.2011 16:26
Если нет 3.3 в стаба , предлагаю включить на подтяжку
и питание CRUMa 3 последовательны х с 5 в. кремниевых диода .
Выбирая 1 .2 или 3 диода меняем питание 5-0.6=4.4 , 5-1.2=3.8 или 5- 1.8=3.2 вольт соответственно .
Выбор простым джампером .
Ответить | Ответить с цитатой | Цитировать


# manik.76 08.09.2011 16:28
Цитирую odesasha:
Если нет 3.3 в стаба , предлагаю включить на подтяжку
и питание CRUMa 3 последовательных с 5 в. кремниевых диода .
Выбирая 1 .2 или 3 диода меняем питание 5-0.6=4.4 , 5-1.2=3.8 или 5- 1.8=3.2 вольт соответственно .
Выбор простым джампером .


Ну добавьте в схему как вы считаете, сравним.
Ответить | Ответить с цитатой | Цитировать


# Сергей 29.09.2011 10:11
Отправил вам письмо на приобретение сего програматора.
Ответить | Ответить с цитатой | Цитировать


# Алексей 11.10.2011 16:12
Доброго времени, К.В.Г.. Спасибо за схему. Вижу вы обладаете софтом для прошивки АТ88, скиньте мне на имейл , если вам не сложно=-) Заранее благодарен=-)
Ответить | Ответить с цитатой | Цитировать


# manik.76 19.10.2011 12:20

Вот моя следующая доработка, нет правда софта на ат88. Но проверено 93 и 24 читает ваще без проблем.
Ответить | Ответить с цитатой | Цитировать


# Yuri 28.11.2011 22:07
Доброго времени суток...Смотрю схему # manik.76..- не могу понять какой стоит стабилизатор - вроде LT1066 на схеме нарисован...All datasheet не показывает такого вообще..- ОПЕЧАТКА наверное?
Ответить | Ответить с цитатой | Цитировать


# virs 19.08.2012 11:42
скинь пожалуйста печатную плату в sl
и может он шить at88
Ответить | Ответить с цитатой | Цитировать


# К.В.Г. 19.08.2012 11:43
Если стоит стабилизатор на 3 вольта, то может.
Ответить | Ответить с цитатой | Цитировать


# maisterko 03.09.2012 03:39
у меня эта схема с питанием от ком порта читает, но не пишет
Ответить | Ответить с цитатой | Цитировать


# novikovds 04.03.2013 14:10
А схему с элементами можешь на почту сбросить?
Ответить | Ответить с цитатой | Цитировать


# villain_70 21.10.2011 08:12
А тут я вообще не понял,от куда питание взято на первую кренку?С земли? :-)
Ответить | Ответить с цитатой | Цитировать


# manik.76 21.10.2011 17:50
Цитирую villain_70:
А тут я вообще не понял,от куда питание взято на первую кренку?С земли? :-)

вам сюда www.radioland.net.ua/.../ брал от сюда, спаял сам все в норме, работает
Ответить | Ответить с цитатой | Цитировать


# atanasssko 21.09.2012 13:19
Цитирую manik.76:
Цитирую villain_70:
А тут я вообще не понял,от куда питание взято на первую кренку?С земли? :-)

вам сюда www.radioland.net.ua/.../ брал от сюда, спаял сам все в норме, работает

можно ли маленкое дополнение к схему?
ножку 3 на 7805 припоенна на 5-RS232, ножka 5-RS232 не имеет контакт на общую землю
Ответить | Ответить с цитатой | Цитировать


# ewian 22.10.2011 11:44
А че не сделать как PONY PROG питание?
Ответить | Ответить с цитатой | Цитировать


# manik.76 22.10.2011 13:31
Цитирую ewian:
А че не сделать как PONY PROG питание?

а смысл, если все от порта ком работет, конечно если вы у меня спрашивали.
Я шел к унификации, т.е. все от одного порта.
У меня на компе всего 4 порта USB, и один занимать дополнительным питанием как бе не комильфо.
А если серьезно, т о хочу полной унификации, Питание и все сигналы только от одного порта, думаю в своей схеме добился желаемого.
Ответить | Ответить с цитатой | Цитировать


# ewian 22.10.2011 17:35
"Единственый недостаток - то, что устройство транзисторно-тр анзисторной логики должно быть изолировано от корпуса компьютера, потому что интерфейс воспринимает корпус RS-232 как положительное напряжение."
Три диода с RTS, DTR, TXD и на вход стабилизатора.
Ответить | Ответить с цитатой | Цитировать


# manik.76 22.10.2011 17:46
Цитирую ewian:
"Единственый недостаток - то, что устройство транзисторно-транзисторной логики должно быть изолировано от корпуса компьютера, потому что интерфейс воспринимает корпус RS-232 как положительное напряжение."
Три диода с RTS, DTR, TXD и на вход стабилизатора.

сдесь для спринт лайот 7.0 схема zalil.ru/31914065, внесите изменения, будут полезны. Спасибо.
Ответить | Ответить с цитатой | Цитировать


# villain_70 22.10.2011 18:20
manik.76
Ну бред.Не поверю не когда.У вас на схеме 3-2 контакт кренки замкнуты на кз,ну как там может быть разница потенциалов?Ну не может там создаться напруга,там вечгый 0.Может быть rts и dts,вы по току нагружаете.Но это фантастика при кз иметь напругу.
Ответить | Ответить с цитатой | Цитировать


# manik.76 22.10.2011 18:28
Цитирую villain_70:
manik.76
Ну бред.Не поверю не когда.У вас на схеме 3-2 контакт кренки замкнуты на кз,ну как там может быть разница потенциалов?Ну не может там создаться напруга,там вечгый 0.Может быть rts и dts,вы по току нагружаете.Но это фантастика при кз иметь напругу.

www.radioland.net.ua/.../ не я придумал
Ответить | Ответить с цитатой | Цитировать


# Vic-Vic 10.12.2011 15:30
Цитирую villain_70:
manik.76
Ну бред.Не поверю не когда.У вас на схеме 3-2 контакт кренки замкнуты на кз,ну как там может быть разница потенциалов?Ну не может там создаться напруга,там вечгый 0.Может быть rts и dts,вы по току нагружаете.Но это фантастика при кз иметь напругу.

Не понятно, почему больше никто вас не поддерживает? Я тоже офигел, когда увидел, что из одной точки и плюс и минус берется! Вот ведь, до чего техника дошла! :eek:
Ответить | Ответить с цитатой | Цитировать


# Vic-Vic 10.12.2011 15:33
Цитирую villain_70:
manik.76
Ну бред.Не поверю не когда.У вас на схеме 3-2 контакт кренки замкнуты на кз,ну как там может быть разница потенциалов?Ну не может там создаться напруга,там вечгый 0.Может быть rts и dts,вы по току нагружаете.Но это фантастика при кз иметь напругу.

Я тоже офигел, когда увидел, что из одной точки и плюс и минус берется!
Вот ведь, до чего техника дошла!!! :eek:
Ответить | Ответить с цитатой | Цитировать


# ewian 23.10.2011 09:18
А чуть выше: "А если так zalil.ru/316601 50"
Ответить | Ответить с цитатой | Цитировать


# manik.76 23.10.2011 11:16
Цитирую ewian:
А чуть выше: "А если так zalil.ru/31660150"

cvjnрите осмот я писал выше, я хочу уйти от дополнительных портов, да и моя схема работает, попробуйте то что вы сейчас показали.
Ответить | Ответить с цитатой | Цитировать


# ewian 23.10.2011 11:45
manik.76
я хочу уйти от дополнительных портов
какие дополнительные порты, все с СОМ порта берется
Ответить | Ответить с цитатой | Цитировать


# manik.76 23.10.2011 13:33
Цитирую ewian:
manik.76
я хочу уйти от дополнительных портов
какие дополнительные порты, все с СОМ порта берется


Нафига 5 вольт подавать от USB, когда стоит регулятор, а от компорта запитывать только киросхему cd4050??? Я с вами спорить не собираюсь. Делайте как вам интересно, я собрал именно по своей схеме,и доволен.
Ответить | Ответить с цитатой | Цитировать


# Gena 09.12.2011 11:50
схемка очень хорошая и очень работа способна по сравнению с пони. Понька не все шила 24ХХХ серию а эта влет. Если можно печатную платку я соберу и этот вариант, мне кажется что она и 25ХХХ серию шить будет с такой доработкой. Помогите пенсионеру
Ответить | Ответить с цитатой | Цитировать


# Andrius33 15.11.2011 22:39
Добрый день
Посоветуйте пожалуйста какой нужен программатор и ПО чтобы считать и записать в чип 1-Wire DS2431 TSOC-6 Dallas Semiconductor.

Заранее спасибо.
С уважением,
Андрей.
Ответить | Ответить с цитатой | Цитировать


# serj0611 29.11.2011 18:26
поспрашивай здесь monitor.net.ru/.../...
Ответить | Ответить с цитатой | Цитировать


# belphil 30.11.2011 10:18
K.B.Г
Спаяли программатор по нижней схеме (что над сообщениями), но чип от Samsung 2850 через Пони-прог не читается. В чем может быть дело?
Спасибо.
Ответить | Ответить с цитатой | Цитировать


# serj0611 01.12.2011 12:55
Соберу программатор на заказ,все вопросы в личку.
Ответить | Ответить с цитатой | Цитировать


# К.В.Г. 01.12.2011 20:23
serj0611 - наш официальный партнер, кому нужен любой программатор-пи шите ему на форуме в личку.
Ответить | Ответить с цитатой | Цитировать


# Валерий 02.12.2011 10:52
подскажите как с вами связаться и заказать программатор
Ответить | Ответить с цитатой | Цитировать


# serj0611 05.12.2011 11:07
serj061174yande x.ru
Ответить | Ответить с цитатой | Цитировать


# nik671 23.05.2012 15:57
Можно ли собрать универсальный программатор лазерных принтеров,мфу,д ля всех чипов и цветных тоже
Ответить | Ответить с цитатой | Цитировать


# serj0611 03.12.2011 20:51
Связь со мной-
Ответить | Ответить с цитатой | Цитировать


# ewian 04.12.2011 14:24
manik.76 писал
"Нафига 5 вольт подавать от USB, когда стоит регулятор, а от компорта запитывать только киросхему cd4050??? Я с вами спорить не собираюсь. Делайте как вам интересно, я собрал именно по своей схеме,и доволен."
Там питание от USB сделано на всякий случай, схему я не проверял, сколько будет тянуть cd4050 не знаю, но ПОНЯ при таком питании работает без проблем( от компорта ) уже лет 12.
Ответить | Ответить с цитатой | Цитировать


# serj0611 04.12.2011 23:06
Собирал схему без питания от usb иногда глючит
Нормальный com порт подразумевает напряжения от -12в до +12в, в современных машинах и ноутбуках в лучшем случае от -5 до +5в ,а то и от 0 до +5в поэтому возможны проблемы
Ответить | Ответить с цитатой | Цитировать


# Gana 06.12.2011 21:46
А можно прошить 24C16Wp первым вариантом программатора и что куда подключить к каким ногам микрухи. Большое спасибо за программатор очень прикольно
Ответить | Ответить с цитатой | Цитировать


# К.В.Г. 06.12.2011 22:01
Прошить конечно можно, а цепляться согласно даташиту!
Ответить | Ответить с цитатой | Цитировать


# Gana 06.12.2011 22:23
А как подключить схемку можно даташит на английском а мне 55 так тяжело дается вот на пенсии решил молодость вспомнить я был радио хулиганом да и детали раньше были другие ГУ-50, 6П3С а сейчас полупроводники. Если можно как говорится на пальцах, без схемы не пойму
Ответить | Ответить с цитатой | Цитировать


# К.В.Г. 06.12.2011 22:46
Если на пальцах, то так. Если вы уже собрали программатор, то его выводы соответствуют распиновке микросхемы 24с16 (и не только). То есть выводы Vcc SCL SDA GNG программатора, напрямую подключайте к ножкам микросхемы 24с16, которые обозначены так-же. Незадействованн ые ножки 24с16 оставьте в воздухе.
Ответить | Ответить с цитатой | Цитировать




# Gana 07.12.2011 14:35
Да чуть не забыл хотел спросить можно прошить не выпаивая или хоть считать может она и рабочая глаза не те , или хоть отпаять частично в общем думаю три ноги отпаять а землю и другие оставить как получиться.
А то весь инструмент паяльник,очки,у величительное стекло и уже хоть трясущие но умелые руки. Спасибо за сайт увлек.
Ответить | Ответить с цитатой | Цитировать


# К.В.Г. 07.12.2011 16:51
Обязательно прошивать выпаивая, но вполне допускается отпаять одну сторону, на которой находятся
Vcc SCL SDA . Питание программатора на плату принтера не подавать!!
Ответить | Ответить с цитатой | Цитировать


# Gana 08.12.2011 13:53
А так и думал от паять Vcc SCL SDA с этим разобрались. И вот еще один вопросик как и чем имею в веду программу прошить SST25VF512 с умер монитор Acer блок питания восстановил но похоже накрылась прошивка уверен процентов на 95 вот уперся чем прошить, в инете не чего не нашел да и модем USB не тащит
Ответить | Ответить с цитатой | Цитировать


# ewian 10.12.2011 17:50
Сделай или купи Seeprog на LPT, или
forum.baraxla.net.ua/.../...
Ответить | Ответить с цитатой | Цитировать


# jorge sandoval 21.12.2011 02:35
привет он мог бы говорить мне список компонентов для последней схемы
спасибо.
Ответить | Ответить с цитатой | Цитировать


# Zabludshiй 02.01.2012 12:53
А еже-ли в компе нет этого компорта, как быть? Есть варианты подключения программатора через usb? Пошли те, пожалуйста, в том направлении где это можна найти.Кроме как в магазин за pickit2.
Ответить | Ответить с цитатой | Цитировать


# К.В.Г. 02.01.2012 12:57
Да, можно, но зависит от качества переходника. С какими-то работает, с какими-то нет.
Ответить | Ответить с цитатой | Цитировать


# Ярослав 16.02.2012 17:32
Добрый день! Хочу приобрести у вас готовый программатор по все чипы, включая АТ88 и т. д. Интересует сумма, а так же с какими программами работает этот прогер и сможете ли вы выслать их мне на почту потом.
Ответить | Ответить с цитатой | Цитировать


# К.В.Г. 16.02.2012 21:01
В комментариях к этой статье есть почта человека, который их делает на заказ. Я больше их не делаю, некогда..
Ответить | Ответить с цитатой | Цитировать


# ewian 05.01.2012 16:32
Цитирую Zabludshiй:
А еже-ли в компе нет этого компорта, как быть? Есть варианты подключения программатора через usb? Пошли те, пожалуйста, в том направлении где это можна найти.Кроме как в магазин за pickit2.


forum.baraxla.net.ua/.../...
Ответить | Ответить с цитатой | Цитировать


# Александр 27.01.2012 15:01
Проверил даташит на CD4050B и... удивился. Это повторитель (без инверсии - лигического отрицания). Есть другая ИМС CD4049B - инвертор (элемент НЕ).
Вопрос - какую ИМС использовать CD4050B или CD4049B?
Ответить | Ответить с цитатой | Цитировать


# К.В.Г. 16.02.2012 20:55
Я использовал без инверсии - 4050B
Ответить | Ответить с цитатой | Цитировать


# $EX 16.03.2012 13:04
замена микросхемы 155лн2 = SN7405
это прямой аналог
Ответить | Ответить с цитатой | Цитировать


# John 18.03.2012 10:48
Поделитесь пожалуйста софтом, для данного программатора или подскажите, как прошить AT88.

С чипами 24cXX и s3cc921 работает на ура =)


Заранее благодарен.
Ответить | Ответить с цитатой | Цитировать


# maisterko 22.03.2012 01:07
хочу сделать этот программатор,
искал м. CD4050BT - нету в продаже
подскажите, есть ли аналог CD4050BT
Ответить | Ответить с цитатой | Цитировать


# serg7219 02.04.2012 13:36
Цитирую maisterko:
хочу сделать этот программатор,
искал м. CD4050BT - нету в продаже
подскажите, есть ли аналог CD4050BT


мне в магазине предложили вместо CD4050BT - MC14050BCP (думаю, то-же, только в профиль, разные производители - 14050 это моторола).
Соберу - проверю - отпишусь.
Ответить | Ответить с цитатой | Цитировать


# serg7219 02.04.2012 18:52
Цитирую serg7219:
Цитирую maisterko:
хочу сделать этот программатор,
искал м. CD4050BT - нету в продаже
подскажите, есть ли аналог CD4050BT


мне в магазине предложили вместо CD4050BT - MC14050BCP (думаю, то-же, только в профиль, разные производители - 14050 это моторола).
Соберу - проверю - отпишусь.


в-общем, работает на MC14050BCP. С питанием от СОМ порта не заладилось правда, но недостатка в USB не испытываю.
За схему автору спасибо! :-)
(раньше пользовался программатором на ЛН2 от LPT порта, но на моей новой материнке уже нет ЛПТ....).
Ответить | Ответить с цитатой | Цитировать


# Aleksei 08.04.2012 01:35
Спасибо за схему заинтересовала, буду собирать,и кстати,вот адрес донецкого интернет магазина и собственно сама микросхема radio.lg.ua/.../
Ответить | Ответить с цитатой | Цитировать


# AndreyW 07.05.2012 15:53
Собрал схему для 93сХХ! Только преобразователь наш ПУ4. По проверке Пони выдает ОК! А память 93с66 ни читается ни пишется! В настройках все как указано! Шнурок 15см. При изменении настроек пишет, что устройство не отвечает. Память фирмы Anmel. Пробывал + на 6. Результата нет. Система ХР. Подскажите в чем может быть причина? При записи светодиод Din несколько раз моргает и остается гореть.
Ответить | Ответить с цитатой | Цитировать


# maisterko 24.05.2012 00:28
А по схеме для 93с будет шить ли он XC01/XEROX90/01 ?
Ответить | Ответить с цитатой | Цитировать


# К.В.Г. 24.05.2012 00:34
Нужна специальная программа для прошивки таких микросхем и неизвестно будет ли она работать с данной схемой.
Ответить | Ответить с цитатой | Цитировать


# maisterko 26.05.2012 01:37
какова максимальная длина этих проводов может быть для нормальной работы программатора?
можите залить проекта печатной платы программатора в формате Sprint-Layout?
Ответить | Ответить с цитатой | Цитировать


# К.В.Г. 26.05.2012 06:42
Программатор нормально работает с длиной проводов около метра. С большей длинной не испытывал, но думаю и с полутораметрово й длинной тоже будет работать. Естественно провод должен быть экранированный.
Ответить | Ответить с цитатой | Цитировать


# MORGOTH 29.06.2012 17:30
А платку в Sprint-Layout 5.0 выложите пожалуйста.
Ответить | Ответить с цитатой | Цитировать


# Zulhunt 05.07.2012 04:25
Здравствуйте, а где можно программу взять которая шьет S3CC921 чипы и еще программа chip921 будет работать с данным программаторам?
Ответить | Ответить с цитатой | Цитировать


# К.В.Г. 05.07.2012 07:36
Да будет. Но программа chip921 прошивает не все чипы.
Саму программу можно скачать здесь
testcopy.ru/.../...
Ответить | Ответить с цитатой | Цитировать


# Zulhunt 05.07.2012 07:50
Спасибо большое, а то программатор сгорел, работа зависла на неделю. Выручили:)
Ответить | Ответить с цитатой | Цитировать


# Ильч 18.07.2012 19:06
Цитирую К.В.Г.:
Да будет. Но программа chip921 прошивает не все чипы.
Саму программу можно скачать здесь
testcopy.ru/.../...


а какой прогой прошивать AT88 с помощью этого програматора?
Если можете скиньте на мыло

заранее благодарен.
Ответить | Ответить с цитатой | Цитировать


# К.В.Г. 18.07.2012 20:01
Программа для прошивки чипов AT88 платная, где она продается без труда находится в интернете.
Ответить | Ответить с цитатой | Цитировать


# Ильч 19.07.2012 13:09
спаял только что.пробую шить 24с04 пишет - устройство не отвечает. при этом зеленый диод записи делает одну вспышку. win xp.
Ответить | Ответить с цитатой | Цитировать


# Ильч 19.07.2012 13:31
микросхему поставил 4050be - выходы не инвертировал. когда инвертировал - писало устройство не готово.
все работает. автору спасибо.
Ответить | Ответить с цитатой | Цитировать


# apopovv 04.08.2012 16:45
Прога для AT88
www.mediafire.com/.../

Хотя, это мало кому интересно. Новые аппараты этими чипами не защищают.
Ответить | Ответить с цитатой | Цитировать


# Алексей 12.08.2012 18:58
Так, мужики, давайте разберемся......
1. 4050 - буферные повторители БЕЗ ИНВЕРСИИ, соответственно в Понипроге галочки инверсии НЕ СТАВИМ!!!
4049 - то же самое, но с инверсией - ставим инверсию в Понипроге.
2. Резисторы по входу НУЖНЫ!!! Без них при лог. нуле с СОМ-порта (-12В) произойдет замыкание через защитный диод элемента. Тут весь вопрос в мощности Вашего СОМ-порта. Можно ведь и спалить :)
У меня схема без резисторов работала с СОМ-портом компа, но категорически не работала с USB-COM адаптером, причем адаптер при этом ощутимо грелся.
Резисторы по 10 КОм между выходами порта и входами микросхемы спасли положение на 100%.
И еще: схемка-то маааленькая, так что даже микруха в DIP-корпусе отлично входит в в корпус разъема :)) Всем удачи!!
Ответить | Ответить с цитатой | Цитировать


# ewian 09.09.2012 15:34
# К.В.Г. 26.05.2011 17:35
Вы бы лучше даташит посмотрели на микросхему прежде чем пугатся:)

# ewian 26.05.2011 17:48
Да, вспомнил, Вы правы, только две микрухи допускают на входе повышенное питание, касаемо наших так это ПУ4 и ЛН2, наши то драли оттуда

# К.В.Г. 26.05.2011 17:52
Да, Вы абсолютно правы:)

# ewian 26.05.2011 17:52
CD4049UBC- ЛН2, CD4050BC-ПУ4
Ответить | Ответить с цитатой | Цитировать


# virs 27.09.2012 21:30
кто может мне собрать программатор
Ответить | Ответить с цитатой | Цитировать


# К.В.Г. 27.09.2012 21:32
Ждите, кто-нибудь может и откликнется.
Ответить | Ответить с цитатой | Цитировать


# yur788 07.11.2012 13:31
Цитирую К.В.Г.:
Ждите, кто-нибудь может и откликнется.

А вы не можете собрать программатор? естественно не бесплатно
Ответить | Ответить с цитатой | Цитировать


# К.В.Г. 07.11.2012 13:51
попробуйте написать на эту почту, скорее всего вам помогут
knjaz99986(no spam)mail.ru
Ответить | Ответить с цитатой | Цитировать


# maxx2000 22.11.2012 17:37
В чем может быть причина, что программатор шьет AT88SC0204C а AT88SC0204CА нет?
Ответить | Ответить с цитатой | Цитировать


# К.В.Г. 22.11.2012 21:53
Видимо из-за высокого напряжения на выводах, должно быть 3 вольта.
Ответить | Ответить с цитатой | Цитировать


# Илья 27.11.2012 18:19
Подскажите плиз, подойдет ли CD4050BE?
Ответить | Ответить с цитатой | Цитировать


# К.В.Г. 28.11.2012 14:51
можно понять сравнив даташиты на микросхемы
Ответить | Ответить с цитатой | Цитировать


# Илья 05.12.2012 19:55
CD4050BT изза чего может перегореть? загадочным образом перстает работать уже второй программатор..
Ответить | Ответить с цитатой | Цитировать


# К.В.Г. 05.12.2012 20:39
Перегорает во время чего?
Ответить | Ответить с цитатой | Цитировать


# Илья 06.12.2012 11:35
программатору меня подключен постоянно к компу, может изза этого? последний что споял проработал около месяца и загадочным образом просто перестал работать.
пользуюсь им практически каждый день, нужно ли его отключать когда не работаеш с ним?
Ответить | Ответить с цитатой | Цитировать


# Илья 07.12.2012 11:08
если закоротить чтонить в схеме может ли сгореть CD4050BT?
Ответить | Ответить с цитатой | Цитировать


# К.В.Г. 07.12.2012 11:10
Если собирали по схеме, что в статье, то она с защитой от короткого замыкания на входе.
Ответить | Ответить с цитатой | Цитировать


# Вадим 14.02.2013 21:23
У меня вопрос очень глупый так как я плохо разбираюсь в цепях так как не электронщик просто умею паять и знаю простые основы тока и прочего. Так вот вопрос первый))) Резисторы 200 это что Ом или кОм и у вас на картинке резистор 270 нужен именно такой или хватит на 20 Ом ?? Это все к томк что пони прог пишет ошибку на стадии проверки после калибровки((( Еще у меня немного греется CD4050BDR (кст да можно ли ее использовать? в маркировке не очень разбираюсь по даташитам вроде одно и тоже) просто подключенная. Температура постоянная не растет. Огромное спасибо если что подскажите очень нужен такой программатор для ат88 ))) Огромное спасибо за схему))) По больше бы таких как вы))
Ответить | Ответить с цитатой | Цитировать


# К.В.Г. 14.02.2013 22:46
Если рядом с обозначением номинала резистора ничего не стоит, то размерность Омы. То есть 200 это 200 Ом. 4050 у меня при работе вообще не греется, скорее всего вы не так ее подключили.
Ответить | Ответить с цитатой | Цитировать


# Вадим 17.02.2013 11:58
Все перепаял) теперь не греется но при включении красный диод мигает раза 3 и при тесте на пони прог выдает ошибку
Ответить | Ответить с цитатой | Цитировать


# К.В.Г. 17.02.2013 12:08
При правильном монтаже никаких ошибок быть не должно. Проверяйте все сначала, возможно микросхема вышла из строя, раз грелась. Так же попробуйте разные настройки пони-прог.
Ответить | Ответить с цитатой | Цитировать


# Сенюков Игорь 15.02.2013 14:07
Ответьте-пробыв али ли на ножки микросхемы 3-2 и 14-15 посадить 1-wire data
Ответить | Ответить с цитатой | Цитировать


# К.В.Г. 15.02.2013 16:34
Здесь выше был комментарий и ссылка на схему как сделать из него 1-wire.
Ответить | Ответить с цитатой | Цитировать


# Сенюков Игорь 15.02.2013 18:31
я не нашел....наверн о слепой
Ответить | Ответить с цитатой | Цитировать


# К.В.Г. 16.02.2013 09:06
Да, вы правы нет схемы для 1-wire.
Ответить | Ответить с цитатой | Цитировать


# Сенюков Игорь 18.02.2013 11:10
Если у Вас все-таки есть схема под 1-Wire (на микросхеме 155ЛН2 была),то прошу сбросить по электронке или выложить здесь
Ответить | Ответить с цитатой | Цитировать


# Kirill901 20.02.2013 17:41
Здравствуйте! Собрал данный программатор но не на CD4050, а на CD4049, галочки инверсии не ставил.
нажимаю Read Device получаю - Bus busy or hardware error (-11)
Ответить | Ответить с цитатой | Цитировать


# К.В.Г. 21.02.2013 14:02
Смотря как и куда подключаете, разъем находится прямо на материнской плате? Или через переходник? Просто если подключить программатор через "выкидыш", то вполне может быть такая ошибка.
Ответить | Ответить с цитатой | Цитировать


# Kirill901 22.02.2013 15:05
На материнке.
Бросил это дело, собрал easy i2c(ponyprog) и он тоже не работает.
Всё это тестировалось на Win8 X64 (Причем pony с драйвером под 64!)
И решил поставил всё таки xp, проверить. Поставил и оба программатора заработали!
Проблема с совместимостью ponyprog и win8 64.
Собирал как уже писал выше на CD4049, и всё прекрасно работает - галочки инверсии СТАВИТЬ!
Ответить | Ответить с цитатой | Цитировать


# К.В.Г. 22.02.2013 16:47
Это объяснимо, так как в Win8 да и 7 нет прямого доступа к портам.
Ответить | Ответить с цитатой | Цитировать


# Discovery66 03.03.2013 12:57
Цитирую Kirill901:
Здравствуйте! Собрал данный программатор но не на CD4050, а на CD4049, галочки инверсии не ставил.
нажимаю Read Device получаю - Bus busy or hardware error (-11)

А нужно поставить.
Ответить | Ответить с цитатой | Цитировать


# Василий 02.04.2013 08:50
можно ли заказать программатор?
Ответить | Ответить с цитатой | Цитировать


# К.В.Г. 02.04.2013 08:55
Можно, но не у меня, посмотрите объявление на нашей доске объявлений, про продажу программаторов, там есть контакты человека, который этим сейчас и занимается.
testcopy.ru/.../...
Ответить | Ответить с цитатой | Цитировать


# Василий 02.04.2013 10:06
благодарю
Ответить | Ответить с цитатой | Цитировать


# Mazafuka 11.04.2013 13:46
День добрый!
Правильно ли я понял, что мне надо купить:
1. Резистор 20-30 Ом - 1 шт.
2. Резистор 270 Ом - 2 шт.
3. Светодиод 3.5V: красный 1 шт. зеленый 1 шт.
4. Импортная микросхема CD4050BT - 1 шт.
5. Интегральный стабилизатор L78L33 - 1 шт.
Ответить | Ответить с цитатой | Цитировать


# К.В.Г. 11.04.2013 13:49
Правильно, но еще нужны крокодилы, провода, корпус, разъемы..
Ответить | Ответить с цитатой | Цитировать


# Mazafuka 11.04.2013 13:58
Цитирую К.В.Г.:
Правильно, но еще нужны крокодилы, провода, корпус, разъемы..

Это все есть) ещё у нас в городе нет нигде CD4050BT, но есть Микросхема 4050BD (КР1561ПУ4), она подойдёт?
Ответить | Ответить с цитатой | Цитировать


# К.В.Г. 11.04.2013 14:02
Подойдет, но надо настройки пони прог не инвертировать.
Ответить | Ответить с цитатой | Цитировать


# Mazafuka 13.04.2013 16:42
Цитирую К.В.Г.:
Подойдет, но надо настройки пони прог не инвертировать.

Спасибо, собрал программатор) работает отлично)
Ответить | Ответить с цитатой | Цитировать


# Марат 09.05.2013 13:29
Готов приобрести программатор, с которым можно прошить samsung 4200,xerox 3119 и т.п. Жду ответа спасибо. и если можно скиньте какие чипы еще можно будет прошит.не охота копаться в чертежах , вот поэтому хочу заказать готовый.Заранее спасибо
Ответить | Ответить с цитатой | Цитировать


# К.В.Г. 09.05.2013 14:44
Вся информация выше по этому поводу.
Так же на доске объявлений есть информация.
Ответить | Ответить с цитатой | Цитировать


# Антон 28.06.2013 15:50
Доброго времени суток! Прошу прощения но так до меня и не дошло прочитав всю статью и все комментарии по поводу изготовления программатора, программатор сделать не проблема все очень доступно объяснено, не пойму надо ли выпаивать микросхему с чипа картриджа или можно кракадилами прямо на площадку чипа Gnd Sda Scl Vcc цепляться?
Ответить | Ответить с цитатой | Цитировать


# К.В.Г. 28.06.2013 15:54
Да, выпаивать ничего не нужно, можно прямо присоединяться крокодилами к плате с чипом. Так же можно присоединиться и к самой микросхеме епром, в том случае, когда она не припаяна к плате. И так и так еепром прошьется нормально.
Ответить | Ответить с цитатой | Цитировать


# Сергей 14.08.2013 12:13
Вопрос к знатокам. Если сделать программатор на микросхеме 4049 будут ли работать программы для прошивки S3CC921, AT88? Ведь там нельзя как в понипрог инверсию включать и выключать. просто нет в моём городе 4050
Ответить | Ответить с цитатой | Цитировать


# К.В.Г. 14.08.2013 12:23
Вот точно не скажу, да и вы сами не написали какие программы используете для прошивки чипов, но по-моему они (программы) сами переключают инверсию сигналов, если не могут прочитать чип.
Ответить | Ответить с цитатой | Цитировать


# Region25 22.08.2013 18:07
Собрал программатор с микросхемой HCF4049UBE, работает отлично. :lol: Автору схемы огромное СПАСИБО !!!
Ответить | Ответить с цитатой | Цитировать


# Serj_Pro 19.09.2013 14:30
Цитирую Region25:
Собрал программатор с микросхемой HCF4049UBE, работает отлично. :lol: Автору схемы огромное СПАСИБО !!!


И на АТ88 работает?
Ответить | Ответить с цитатой | Цитировать


# Serj_Pro 20.09.2013 20:26
ребят, а есть чем заменить эту микросхему,а то в моем городе во всех магазах нету ни CD4050 ни 561пу4?
Ответить | Ответить с цитатой | Цитировать


# Serj_Pro 23.09.2013 00:49
короче,для тех,кто ищет миркосхемы с подобным принципом работы вот cmp402gs, 564пу4, 1526пу4
Ответить | Ответить с цитатой | Цитировать


# Serj_Pro 23.09.2013 15:57
про cmp402gs ошибся
есть еще cd4010b..
Ответить | Ответить с цитатой | Цитировать


# maisterko 03.10.2013 17:53
Вот моя небольшая доработка
на CD4050 в PonyProg никаких галок инверсии ставить не нужно
и АТ88 работает на ура
debug не проверял, но на ехо тестируется отлично
если шить 93с нужно отключить зеленый диод
на 1wire и xerox его еще не тестировал
Ответить | Ответить с цитатой | Цитировать


# Serj_Pro 05.10.2013 23:36
Цитирую maisterko:
Вот моя небольшая доработка
на CD4050 в PonyProg никаких галок инверсии ставить не нужно
и АТ88 работает на ура
debug не проверял, но на ехо тестируется отлично
если шить 93с нужно отключить зеленый диод
на 1wire и xerox его еще не тестировал

у меня без отключения диода все работает на 93с (Windows XP)
Ответить | Ответить с цитатой | Цитировать


# Роман 06.11.2013 19:58
Программатор 24cXX,а можно его купить при личной встрече в Санкт Петербурге?
Ответить | Ответить с цитатой | Цитировать


# К.В.Г. 06.11.2013 20:35
Читайте внимательно, я давно не продаю его. Программатор высылается почтой, контакты человека есть в комментариях выше - testcopy.ru/.../...
Ответить | Ответить с цитатой | Цитировать


# Андрей 20.11.2013 14:06
Если можно скиньте программу для прошивки вашим программатором чипов S3CC921, AT88
Ответить | Ответить с цитатой | Цитировать


# greef 04.04.2014 09:54
В личку для 88 можно софт
Ответить | Ответить с цитатой | Цитировать


# manik.76 21.11.2013 07:27
Народ подскажите что может быть, при включении прогера к COM и УСБ загораются оба светодиода, микросхему поменял. та же байда. может быть стабилизатор выбить. или все же COM порт кончился. нон на втором прогере та же байда. пробовал шить 3140 бесполезняк пишет всякую куйню
Подскажите
Ответить | Ответить с цитатой | Цитировать


# maisterko 18.03.2014 21:07
а попробовать на другом компе
может разводка com-порта другая startcopy.net/.../com.shtml
Ответить | Ответить с цитатой | Цитировать


# greef 07.04.2014 04:35
Здравствуйте можно ли собрать прошивальшик на 4094D, есть ли у вас схема прошивальщика на этой микрухе, если есть можете выслать пожалуйсто, вот адрес ? заранее благодарю!
Ответить | Ответить с цитатой | Цитировать


# Юрий 15.07.2014 12:24
Подскажите будет ли работать программатор если CD4050 заменить на HEF4050BP? Спасибо!
Ответить | Ответить с цитатой | Цитировать


# maisterko 22.07.2014 22:26
Цитирую Юрий:
Подскажите будет ли работать программатор если CD4050 заменить на HEF4050BP? Спасибо!

будет
Ответить | Ответить с цитатой | Цитировать


# Юрий 03.09.2014 19:26
Спасибо! Собрал работает!
Ответить | Ответить с цитатой | Цитировать


# Vladimir 15.07.2014 16:31
Можно разводку платы скинуть? Спасибо
Ответить | Ответить с цитатой | Цитировать


# Ivan 04.08.2014 18:20
Добрый вечер!
Собрал последнюю схемку подключил ЧИП от принтера GX3000 катриджа GC21 на микросхеме Toshiba TC9WMB1AF. Тест в PonyProg не проходит, а калибровка - Ok!
Подскажите если можете что проверить и есть ли надежда перепрошивать такие чипы?
Сделал фото чипа не знаю как прикрепить к сообщению.
могу выслать на мыло.
ПАМАГИТЕ пожалуйста!
Ответить | Ответить с цитатой | Цитировать


# К.В.Г. 04.08.2014 18:38
Перепрошить можно. Но большая проблема с заправкой такого принтера. Нашли уже расходники?
Ответить | Ответить с цитатой | Цитировать


# Ivan 04.08.2014 18:58
Надо просто разобраться с прошивкой для начала.
а предложения геля есть в поисковике.
подскажите как приложить изображение к сообщению?
есть (абсурдные скорее всего) предположения исходя из схемы подключения микросхемы закрыть возможность записи (7 нога с GND на Vcc) или попробовать менять чипы перепаивая перемычки по цветам (возможно производитель делает чипы и зашивает одинаковую информацию для YMC и ставя перемычку дает идентификацию принтеру о катридже, при этом записывая отчет о напечатанных страницах для каждого цвета в свой регистр)
Ответить | Ответить с цитатой | Цитировать


# К.В.Г. 04.08.2014 19:05
Так вы попробуйте дамп чипа считать для начала, а там видно будет.
Ответить | Ответить с цитатой | Цитировать


# Ivan 04.08.2014 19:18
Так я ж обратился за помощью - "Тест в PonyProg не проходит, а калибровка - Ok!"
программатор собран на макетке на 4050 и 78L33
Ответить | Ответить с цитатой | Цитировать


# К.В.Г. 04.08.2014 19:29
К сожалению не могу вам помочь в этом вопросе, знаю только что эти чипы прошиваются без проблем, приравниваются к 24схх. Так же сами чипы стоят копейки в интернет магазинах.
Я же не могу проверить как вы паяете, собираете и т.д....
Ответить | Ответить с цитатой | Цитировать


# Ivan 04.08.2014 19:43
подскажите надо выпаивать микросхему или можно прямо через контакты чипа катриджа программатором пробовать?
получается на чипе распаян таким образом
А0 к выводу чипа GND,
А1 и А2 подключены к выводу чипа Vcc через SMD элементы скорее всего конденсаторы (не звонятся),
5 к выводу чипа SDA через 47 Ом,
6 к выводу чипа SCL через 47 Ом,
7 к выводу чипа GND
8 к выводу чипа Vcc
Ответить | Ответить с цитатой | Цитировать


# К.В.Г. 04.08.2014 19:56
Можно не выпаивать.
Ответить | Ответить с цитатой | Цитировать


# Ivan 04.08.2014 20:42
выводы 3 и 14, 2 и 15 не задействованных элементов надо куда-либо подключать?
Ответить | Ответить с цитатой | Цитировать


# К.В.Г. 04.08.2014 20:47
Нет, не нужно.
Ответить | Ответить с цитатой | Цитировать


# К.В.Г. 04.08.2014 20:59
Во избежание длинной переписки предлагаю вам задавать вопросы на нашем форуме, это можно сделать даже без регистрации - www.testcopy.ru/forum
Ответить | Ответить с цитатой | Цитировать


# Ivan 22.08.2014 16:16
добрый вечер КВГ!
добился что устройство работет проходит тест Ок!
вот только не читает
подскажите при работе с микросхемой Toshiba TC9WMB1AF надо на корпус соединять свободные входы А1 и А2? и какой тип ставить в настройках тип микросхемы

Заранее благодарю за Вашу помощь!
Ответить | Ответить с цитатой | Цитировать


# Валерий 04.02.2015 00:36
В Украине модна купить етот програматор?
Ответить | Ответить с цитатой | Цитировать


# manik.76 05.06.2015 17:14
Решил написать и скинуть схему которую придумал, т.к. лешился порта USB, поменял мать на 1155 (i3).
Не распаивают последнее время USB на новых матерях.
Так вот вопрос полетит или нет???

Признателен за любую критику, кроме покупки готовых прогеров...
Ответить | Ответить с цитатой | Цитировать
