Вызов, опять типография, но уже другая. Принтер HP 5000 размазывает изображение, как выяснилось смазка под термопленкой высохла и тормозила ее вращение, после замены термосмазки принтер заработал как надо и я, уже по привычке, пошел искать в типографии интересное оборудование. После обхода нескольких помещений мое внимание привлекла некая большая конструкция, которая, при ближайшем рассмотрении, оказалась ни чем иным, как большим фотоаппаратом! Как всегда я попросил продемонстрировать его работу и разрешение поснимать на камеру:)
Итак, перед нами так называемый репродукционный фотоаппарат, горизонтальный, однокомнатного типа, он предназначен для фотографирования изобразительных оригиналов в отраженном и проходящем свете с целью получения штриховых, полутоновых и растровых негативов и диапозитивов. В качестве освещения объекта съемки используются дуговые разрядники из, как я понял, графита. При фотографировании на них подается высокое напряжение, возникает дуговой разряд (ярче чем от сварочного аппарата, так мне показалось). Осветительных ламп четыре штуки и при фотографировании стоит ужасный треск от разрядов!
Фото этого чуда:

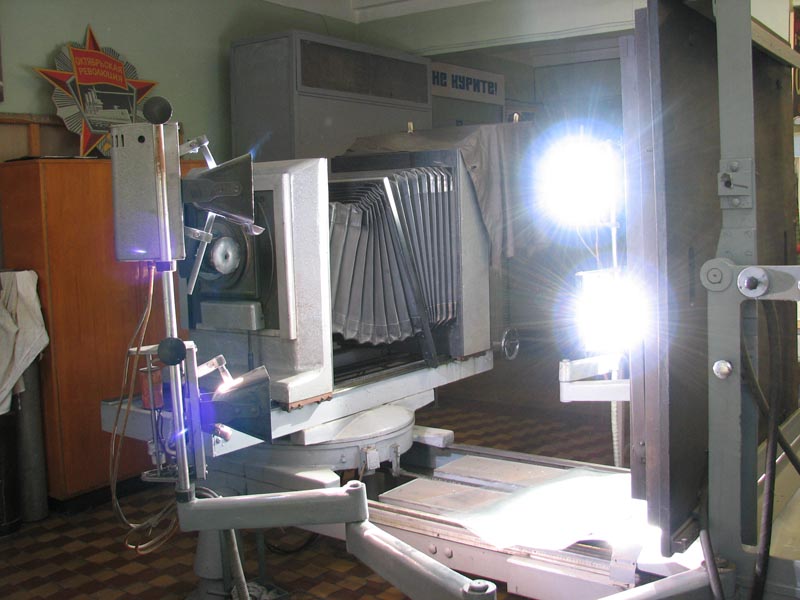

Фотоаппарат за работой, включены осветители.

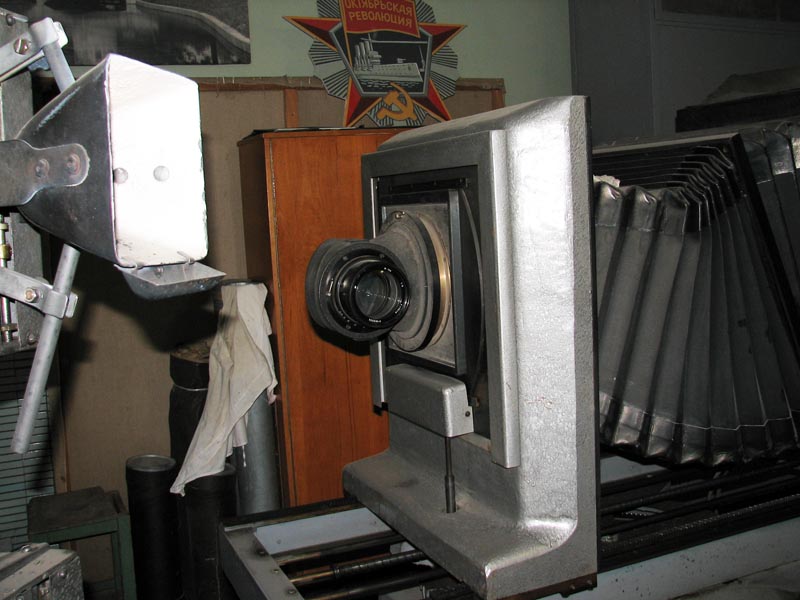

Окуляр фотоаппарата.

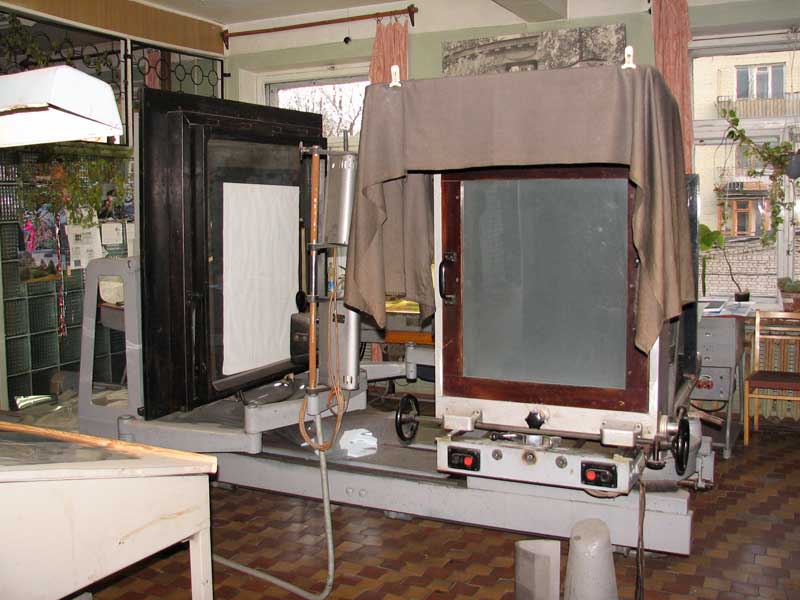

Слева виден экран-оригиналодержатель, справа-коробка матового стекла. Коробка матового стекла - это задняя стенка камеры. Служит для закрепления матового стекла, установки кассеты со светочувствительным материалом.

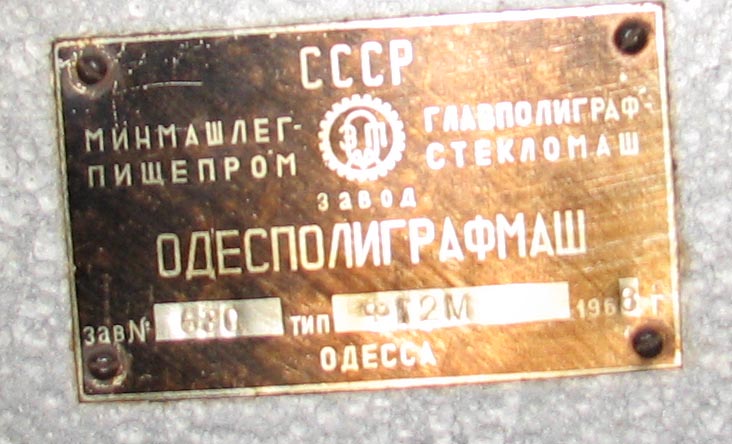

Шильдик на корпусе фотоаппарата.
Фотографическую съемку на фотоаппарате ведут следующим образом. Оригинал закрепляют на экране, включают осветители, которые освещают оригинал. Излучение, падая, на темных участках (там, где рисунок) в основном поглощаются, а от светлых участков, свободных от рисунка, отражаются. Отраженные от оригинала излучения попадают через объектив в камеру и образуют оптическое изображение на матовом стекле. После проверки качества изображения матовое стекло убирают и на его место устанавливают фотографический материал. Под действием световых излучений на нем образуется скрытое изображение оригинала. После съемки фотоматериал обрабатывают химическими растворами, чтобы скрытое изображение стало видимым .
Небольшое видео процесса (в момент включении осветителей с моим фотиком произошел глюк и на флешке осталось только окончание видео), видны раскаленные электроды осветителей.
P.S. Я позже хотел переснять работу аппарата, но уже по доброй традиции он отправился на металл...
