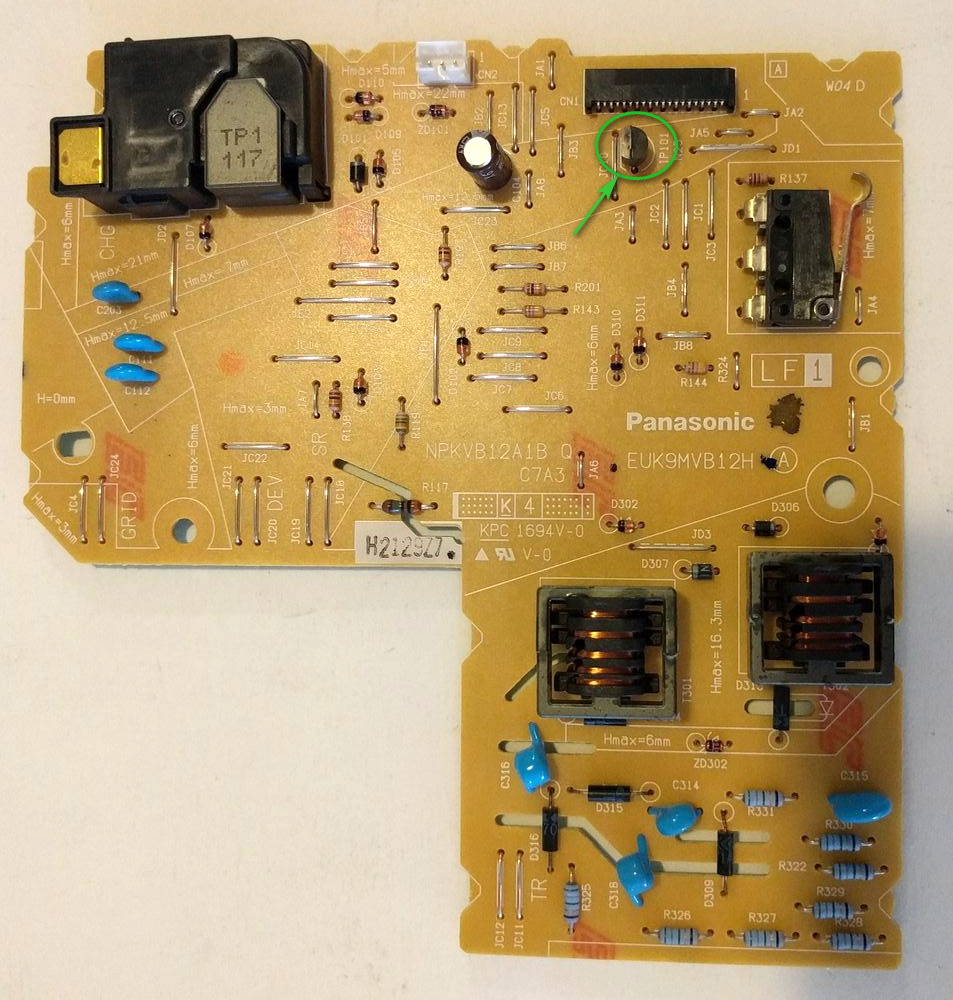

Меняй два электролитических конденсатора C303, C314. По-моему они 47мкФ х 50в, я ставлю обычно 47мкФ х 63в, у меня их куплено целый вагон. Это "болезнь" этих принтеров, уже не один аппарат сделал с этой болячкой, тоже бледная печать была.
в режиме StandBy так и должно быть, обычно на выходе от 2.2 до 2.5 Вольт. Там по обратной связи стоят две оптопарпы, одна из них и выводит БП и "спящего" режима.
...врядли шнек, обычно хитровыделанные контакты выгибаются раком и цепляются за крышку картриджа. Так оно и есть. Особенно после тех случаев, когда перезаправляют "стартовые" картриджи и колхозят на них чипы, у стартовых картриджей нет посадочного места для чипов, там пластмасса целиком, ...
Могу добавить, что у этих аппаратов могут дохнуть чипы Flash памяти S29GL128. У нас есть организация, дак у них на балансе около 30 шт этих машин, на трех я уже менял флешку, проверить на работоспособность эту флешку можно только с помощью проггера, глюк заключается в том, что некоторые сектора, про...
TQFP-44 в тритоне даже подписано какие выводы в колодке используются, но там есть начальное положение где на 1 ноге gnd и режим управляющие сигналы где на той же ноге MCLR, как я понял распаивать как показано на вкладке управляющие сигналы. Т.Е. там показано 8 задействованных пинов в колодке прогер...
