Xerox 6130  Вопрос решен

Ищем решение возникающих проблем при заправке картриджей.

Модератор: kvg

Правила форума
Просьба ознакомиться с Правилами форума.
Также большая просьба, картинки выкладывать или в Галерею, или прикрепляйте их к своим сообщениям.
Ссылки в темах на сторонние фотохостинги (кроме вконтакте) заблокированы.

Прилепить пост

Сообщение Aifur » Ср ноя 10, 2010 12:23 pm

Добрый день.
Принесли чип от Xerox 6130 на перепрошивку.
Поня у меня есть, прошивка есть, руки тоже есть.
Теперь вопрос, кто-нибудь знает как там расположены контакты (ибо на чипе ничего не подписано)?
Стандартно VCC/DATA/CLK/GND или нет?
Людям, не слушающим советов, нельзя помочь. (Б. Франклин)
Не будучи полнейшими идиотами, мы проявляем к этому потрясающую склонность. (Дж.Браннер)
Аватар пользователя
Aifur
Никогда не поздно поумнеть. (Д. Дефо)

Прилепить пост

Сообщение kvg » Ср ноя 10, 2010 12:30 pm

думаю стандартный порядок, определиться надо только с точкой отсчета, тут тестер в помощь:)
Аватар пользователя
kvg
Администратор сайта и форума

Прилепить пост

Сообщение kvg » Ср ноя 10, 2010 12:35 pm

а порядок оказался не стандартный:)
чип и дейл.jpg
чип и дейл.jpg (8.38 КБ) Просмотров: 11807
Последний раз редактировалось kvg Ср ноя 10, 2010 12:36 pm, всего редактировалось 1 раз.

За это сообщение автора kvg поблагодарили: 3
Aifur, manik.76, n1ck
Рейтинг: 8.11%

Аватар пользователя
kvg
Администратор сайта и форума

Прилепить пост

Сообщение Aifur » Ср ноя 10, 2010 12:36 pm

Спасибо, как появятся результаты - отпишусь.
Людям, не слушающим советов, нельзя помочь. (Б. Франклин)
Не будучи полнейшими идиотами, мы проявляем к этому потрясающую склонность. (Дж.Браннер)
Аватар пользователя
Aifur
Никогда не поздно поумнеть. (Д. Дефо)

Прилепить пост

Сообщение kvg » Ср ноя 10, 2010 12:38 pm

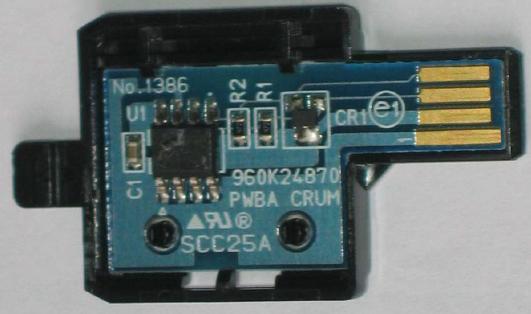

Интересно, будем держать руку на пульсе, вот еще, может поможет, от 6125 правда.
чип и дейл_1.jpg
чип и дейл_1.jpg (120.6 КБ) Просмотров: 11806

За это сообщение автора kvg поблагодарили: 2
n1ck, NisСанЯ
Рейтинг: 5.41%

Аватар пользователя
kvg
Администратор сайта и форума

  Вопрос решен

Прилепить пост

Сообщение Aifur » Ср ноя 10, 2010 1:47 pm

Прошил бесплатной прошивкой, скачанной из инета, никакие значения не менял. Отдал клиенту.
Клиент позвонил - сказал, что всё отлично. Ура, товарищи! Да здравствует поня и паяльник!

P.S. Отдельное спасибо товарищу kvg за оперативную помощь.
Людям, не слушающим советов, нельзя помочь. (Б. Франклин)
Не будучи полнейшими идиотами, мы проявляем к этому потрясающую склонность. (Дж.Браннер)
Аватар пользователя
Aifur
Никогда не поздно поумнеть. (Д. Дефо)

Прилепить пост

Сообщение kvg » Чт ноя 11, 2010 9:55 am

Стараемся :) Но очень хотелось бы, что бы и другие участники вели себя по активней :)
Активней надо быть, товарищи! Долой унылую пассивность :)
Аватар пользователя
kvg
Администратор сайта и форума

Прилепить пост

Сообщение Aifur » Чт ноя 11, 2010 1:17 pm

Сразу не сообразил, думал у всех эта прошивка есть.
Качайте отсюда http://depositfiles.com/files/3uin8i4tr
Процесс происходил так: припаял к контактам чипа 4 проводка, затем примотал эти проводки к адаптеру самодельного программатора, запустил поню, проверил на чтение, записал пофиксенную прошивку. Отмотал проводки, отпаял контакты, отдал клиенту.
Людям, не слушающим советов, нельзя помочь. (Б. Франклин)
Не будучи полнейшими идиотами, мы проявляем к этому потрясающую склонность. (Дж.Браннер)

За это сообщение автора Aifur поблагодарили: 3
kvg, n1ck, Plusha
Рейтинг: 8.11%

Аватар пользователя
Aifur
Никогда не поздно поумнеть. (Д. Дефо)

Прилепить пост

Сообщение flipper » Ср дек 28, 2011 2:51 pm



Добавлено спустя 1 минуту 32 секунды:


Добавлено спустя 4 минуты 35 секунд:
http://zalil.ru/32393921
Аватар пользователя
flipper
Заправщик
  • В сети

Прилепить пост

Сообщение kvg » Ср дек 28, 2011 9:26 pm

Нужные фалы прикрепляем на форум. А то пропадут.
Вложения
6130.rar
(856 байт) Скачиваний: 399
