Всем здравия. Друг выкупил бизнес по производству рекламы. Завалы разгребли нашли два плоттера.Один китаец без опознавательных GJD. Вот создал тему viewtopic.php?f=77&t=64804
Второй liyu sc-1260 включили вышел в готовность сделал Self-test в виде квадрата с квадратом внутри, в него был воткнут шнур для LPT разъема выключили подключили к компу включили он дернулся и тут же сгорел:258: со спец эффектами( в виде дыма у хлопка.
Вскрыл выгорел один из драйверов идущий на управление двигателем каретки.
Забрал плоттер на сервис, (занимаюсь в основном принтерами с плоттером до этого возился один раз summa cut старый не помню модель ) удалил сгоревшую микросхему она оказалась A3955SB, погуглил выяснил что это Полномостовой микрошаговый драйвер.

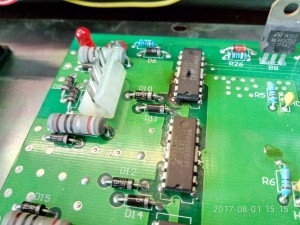

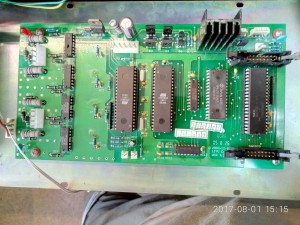

Проверил плату на предмет неисправных деталей ничего не нашел криминального заметил лишь что до меня кто то уже менял MAX202, и пропаивал r5-r8.
Заказал A3955SB, а прислали A3955BT, вроде заменяемы, поставил (поменял пару вдруг вторая подпалилась) включил, он вышел в готовность, так же self-test все ок.
Снова выключил подключил к компу включил и таже история.
Снял выгорел тот же драйвер в том же месте.

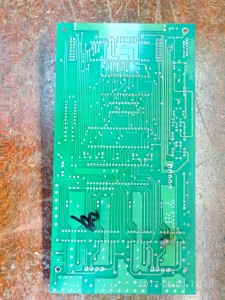

Поменял снова пару a3955 прозвонил все дорожки идущие на них на предмет обрыва, для верности заменил max202cpe на max232cpe.
Запустил снова все работает, подключил к компу тоже все вроде ок поставил artcut 2009 выбрал нужный полотер в настройках, тишина молчит(не знаю нужен ему какой то специфический драйвер или нет в инете тоже ничего на него не нашел ), нажал local чтобы проверить стрелками двигается ли он подключенный к компу, и он снова сгорел.
Открыл удалил сгоревшую a3955 включил завелся и без неё только при движении стрелками на панели почему то через раз меняет направление движения каретки, поменял местами колодки моторов чтобы убедиться что мотор каретки не клинит.
Вроде все исправно и проблема где то в управлении драйвером каретки, может кто сталкивался с такой проблемой?
Ещё есть странный факт но на вид плоттер новый и совсем не работал, может изначально бракованный ? :idea:
В общем жду вашего мнения.
каждый раз та же картина, похоже все дело в управление драйверами.
