Сообщение manik.76 » Вс июл 30, 2017 3:05 pm

Начало в Циклон своими руками для тонера...Инструкция... Часть 1
Итак продолжим:

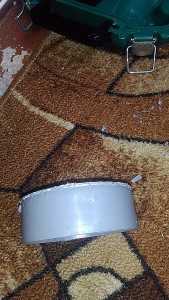

Берем заглушку и сверлим в ней отверстие по центру заглушки( у кого как руки заточены на разметку и сверление, у меня получилось по центру)
Скрытый текст +

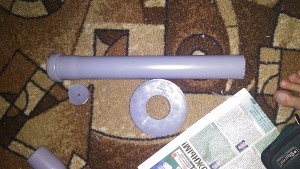

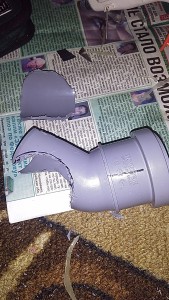

На входной трубе делаем круговой выпил, отпиленную часть не выбрасываем, ее можно вклеить чтоб закрыть дыру, на "китайские сопли".
Чтоб не было вопросов зачем этот "полукруглый выпел, то как засунуть трубу центральную, в диаметр 110, если там уже труба входа стоит, которая 50 мм??? 110-50 остается 51 делим пополам.... Для особо одареных математика 1 го класса: 110-50=51/2=25,5. Можно воткнуть... С учетом этого и рассчитываем размер выпила
Скрытый текст +

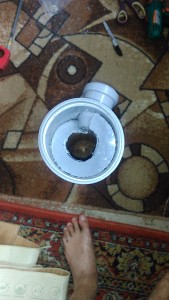

Ну а теперь все склеиваем те ми же "китайскими соплями сначала с наружи, потом вовнутри, добиваясь равномерного положения центральной (заборной) трубы относительно стенок тела корпуса циклона
Скрытый текст +

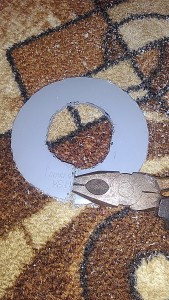

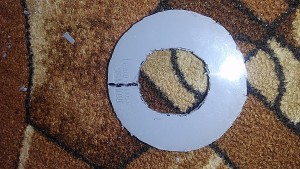

Далее кому хочется может повторит, но я ставлю обязательно тело завихрителя. Делаю из дополнительной заглушки, внутренне отверстие высверливаю на 50, потом в продольной части делаю "яйцом", т.к.к при установке завехрителя, отверстие не дас зайти центральной трубе. Иготовить не сложно, убераем кант по внешнему периметру, и отпиливаем юбку, и делаем прорезь.
Скрытый текст +


Ну далее устанавливаем завехритель, и проливаем "китайскими соплями" чтоб исключить подсасывание воздуха, кроме как через центральнцю трубу.
Скрытый текст +

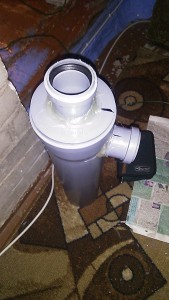

Ну вобщем и все, наш циклон готов, куда использовать ваше дело, какие размеры ставить тоже ваше дело.
Скрытый текст +

Да прибудет с Вами сила заправщика, будьте спокойны при взрыве тонера. :-) thank_you thank_you thank_you
Николай ака manik.76.
