Samsung 3400 не включается после понижения

[lekm]

Принесли на прошивку v02. В комплекте уже были приложены отчет с версией fw и серийник чипа. Вот тут я конечно поторопился, даже не включил мфу и не убедился, что все так и есть как в отчете. Я сразу разобрал его, сдул микруху и залил дамп.( родной конечно сохранил)
При включении получил сюрприз - Нажимаю на кнопку вкл, загорается зеленым "состояние" и все ....Никаких признаков жизни. С кнопки не выключается, только путем выдергивания сетевого шнурка. Компом не видится. Не работает ни с одним дампом, в том числе с родным. Не перегревал, соплей нет. Элементы вроде как все на месте, ну по крайней мере те, что попали на различные фотки про прошивку.
Ради интереса сдул 24с64 проверить серийники - совпадают.
В какую сторону рыть?

[Александр78]

Интересно-нафига лузер напечатал отчёт с версиеей FW?
Чего-же всё-таки с ним делали?
Чего дебаг пишет?

[lekm]

У меня дебаг на работе, а принтер дома. Не расчитывал на такой поворот, взял только прогер и панельки. Сегодня вечером смогу подцепиться.

[Kaiser]

Нажимаю на кнопку вкл, загорается зеленым "состояние" и все ....

А голубой "ореол" вокруг кнопки вкл горит?

Если нет - однозначно флешь проверять - дамп, пайку, и часто бывает "канифоль-флюс"

[lekm]

Принес плату на работу. У меня как раз есть 3400. Он вообще не прошивался. Его принесли с ошибкой термофиксатора. И уже вот-вот должны за ним прийти. Но я успел перекинуть платы. Проблема однозначно в форматере. Синий "ореол" не светится, только зеленый ледик "состояние". Микра 100 пудово живая - я ее пишу и читаю без ошибок. Остается пайка и обрывы.

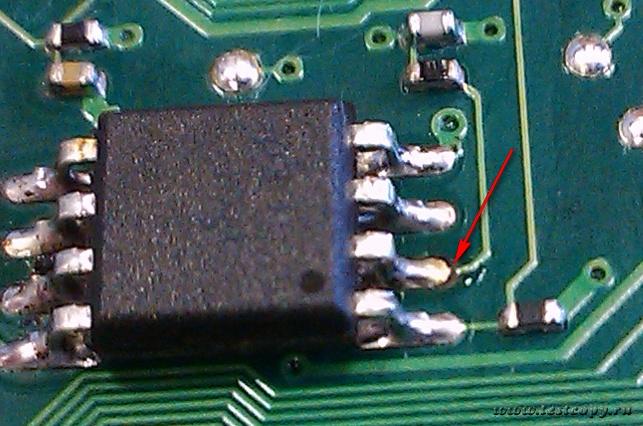

Похоже я нашел. Мой косяк.

[АНД]

Похоже я нашел. Мой косяк.

так вопрос решён или ?
к чему спрашиваю, было такое 1 в 1 года 2 назад только с 3200
прошивка м/схем ничего не дала, 2 раза прошивал и соответственно перепаивал...
вообщем так и лежит - нет времени дальше копать, да и часть з/п уже снята с МФУ
сделал вывод - либо убит проц, либо нет какого-то питания...

[lekm]

Пока вопрос открыт. Опять же, на скорую руку кинул перемычку и пробовал запустить на другом принтаке. Не оживает. Теперь ситуация обратная - прогер с панельками дома, перезалить дамп не могу. Вечером дома буду ковырять.
Пробежался тестером по всем ногам микры - контакт везде есть. Больше проверить ничего не могу, так как хозяину принтера уже позвонили и сказали о готовности. Пришлось его собрать и поставить на выдачу.

[maisterko]

и у меня была ситуация с 3400w
пришивали мне мс 25q64 каким то isp программатор
впаял я эту мс на место При включении получил такой же сюрприз как у lekm
потом приехал к ним с апаратом и пробовали залить другой дамп
апарат нивкакую не стартовал, хотя прогер проходил верификацию удачно По их словам, им этим же прогером удавалось прошивать 3200 (25q32) Потом прошили мне на TL866 и апарат стартанул
и еще заметил, если проблема с 24с256, тогда у апарата будет загорается зеленым "состояние" и синим кнопка включении

[lekm]

Короче, миссия провалена. Не хочет он работать.Все выводы с 25q32 прозвонил. Все ведут на другую сторону, к процу. Больше обрывов не нашел. Залил еще несколько дампов. Бесполезно. Дамп залитый в моикру при сравнении ошибок не выдает. Если его прочитать с микры и сравнить с тем что заливал - 100% совпадение. А принтак все равно не пускается. Точно так же он себя ведет совсем без микробы. То есть, что она есть, что ее нет .....одинаково. Идей куда копнуть больше нет.

[kvg]

А дебаг пробовал? Если молчит, то проц сдох (возможно статикой убил), если нет, то надо копать дальше.

[conan2000@mail.ru]

И у меня было дело , принесли рабочий аппарат а после перепайки умер проц. viewtopic.php?f=3&t=6144

Добавлено спустя 12 часов 10 минут 34 секунды:
lekm Как успехи ? Дебаг подключали ?

[VVC]

выскажу пару соображений исходя из личного опыта прошивки аппаратов SCX и получения на выходе "зеленого глаза" и полного стопора (выключение девайса только обесточиванием).
1. статикой убить проц, наверное, можно...но сильно сомневаюсь (никогда не слышал и не знаю подтверждения).
2. если ДО того всё стартовало, то однозначно косяк по линии прошивка---пайка микры (исправность микры тоже сюда).
тут следует сказать, что прошивка на нормальном прогере (типа TL866 и дороже) намного надежней чем на самодлке или дешевом девайсе.
3. зеленый глаз говорит о том что проц скорее жив и пробует управлять, но нет у него программы (читай - нормальной прошивки). значит снова поднимать микру, звонить дороги (обращать внимание на микротрещинки и пр.), проверять прошивку и аккуратно паять обратно. контроль лупой или микроскопом приветствуется.

вот основное. при любых непонятках цеплять дебаг и смотреть внимательно - кернел не загрузится конечно, но что скажет проц на старте....если скажет.

пысы: после пайки рекомендую хорошо промыть и высушить плату, особенно под флэшкой и район проца. других косяков пока не наблюдал при неоднократном понижении версии...

[lekm]

Программатор ChipProg 48. Думаю что он вполне подходит. Опыты на данный момент отложил. Все имеет свою цену,есть другие работы которые требуют внимания и времени. Я заказал новый мфу. А с этим буду заниматься позже, когда будет свободное время. Все выше перечисленное я пробовал. Этим прогером я уже понижал с пяток принтаков. Среди них был и 3400 и 3400W, поэтому на прогер думаю меньше всего.А вот обрыв под ногой микры узрел только тогда, когда осматривал плату на работе под дневным освещением. После этого я даже прозвонил все ноги. Все выходят на другую сторону платы, стало быть обрыва нет. Дальше дорожки теряются под процом. На этом я остановился. Я не могу тратить столько времени на непонятно что. Если в последствии что то прояснится, обязательно отпишусь.
пысы. Я сейчас подумываю о заказе usb микроскопа.

[Artist]

USB микроскоп - вэбка с линзой,сам делал себе такой,жутко неудобно,ИМХО.
Сейчас пользую МБС 10.
Проц статикой убить можно,сталкивался.ОООООчень редко,но можно,потому,как кроме статики - обьяснений разумных у меня нет.

[lekm]

Проц статикой убить можно,сталкивался.ОООООчень редко,но можно,потому,как кроме статики - обьяснений разумных у меня нет.

Методы защиты существуют? Кто в курсе распишите технику безопасности, пожалуйста.
