Kyocera Ecosys P2035D: Замин бумаги при печати дуплексом

[oldman_lbt]

однажды я столкнулся с проблемами, не помню конкретно. пришлось колхозить 302HS28021 COVER FRAME FD,
но потом все же ставил заказанную новую. Защелки отлетели, вышла деталь из пазов и шестерни разъехались
в разные уровни.
ну это так...
статус-монитор. на диске установочном есть - должен уметь в ошибки и т.д. по нему глянуть.
а часто ошибки такие и не расшифровываются, из-за чего оно сломалось. то есть следствие есть, а причина не ясна.

[dviz]

Кстати, если посылать один двусторонний лист, как себя ведёт?

[hp1012]

Кстати, если посылать один двусторонний лист, как себя ведёт?

великолепно. нормально отрабатывает дуплексирование.


oldman_lbt о том и речь, не информативны эти аппараты в плане возникновения проблемы, тупо индикация по последнему сработавшему датчику и все...

offtop наконец проснулись инженегры, говорящие по делу.... а то "капни масла на тормозной"

[oldman_lbt]

надо бы подглядеть - в какой момент времени аппарат берет второй лист с подачи.
отличается ли время захвата второго листа в нормальный момент и когда листы в дуплексе
сталкиваются?
но я склоняюсь к проблеме протягивания первого листа в дуплекс...
ролики где-то там косячат. ИМХО. а еще не загнули где ось с роликами...

[hp1012]

надо бы подглядеть - в какой момент времени аппарат берет второй лист с подачи.

вот , нигде не найду алгоритм подачи. после чего должна пойти команда на подачу следующего из кассеты...?
Сбивает нормальная работа на пониженной скорости. Я тоже склоняюсь к мысли, что все-таки присутствуют тормоза именно в дуплексе. Получается лист из дуплекса и лист из кассеты проходят регистрацию вместе. Т.е. дуплексовый не вовремя дошел до датчика регистрации?

[oldman_lbt]

по идее - ему не важно откуда лист выходит - из дуплекса или нет.
лист должен пройти какой-то датчик - тогда столкновений не было бы.
а у нас не так - значит листы подаются просто по времени (тайм-ауту) друг за другом.
проблема видимо в том, что дуплексный лист поздно идет.
я так понимаю, это могло случиться если ролики, которые затягивают лист обратно в дуплекс,
чтобы вторую сторону напечатать - не сработали вовремя или прокрутились не схватив лист.

надо по времени засекать - когда что срабатывает при замятиях и удачных проходах.
я писал про крышку блока шестеренок - как раз блок на выходе из печи. осмотри еще разок его.
вспомнил. в том блоке есть рычаг - переключает вроде сторону куда крутиться шестерням. не помню.
так вот - в крышке блока шестерен срывает крепление рычага - и беда.
(вроде пишешь смотрел тот блок...)

[hp1012]

я вроде в самом начале писал, что этот узел заведомо рабочий ставил другой.

а также: редуктор ставил другой, скользяшки выдраны, белый червяк выкинут, все бушинги протяжных валов 42 и 44 без износа, 43 и 59 тоже, 68 без эллипса и продава.
тракт дуплекса просмотрен раз n-цадь на предмет препятствий/не работоспособности... что-то очень не очевидное тормозит, либо мозги таки слетели...

[oldman_lbt]

тогда прошивку залей другую. как вариант.
ну еще бы тогда не исключать БП.
других идей нет

[dviz]

Из бокового лотка также? Изо на обоих листах есть, не сдвинутое? Номер ошибки-то какой?

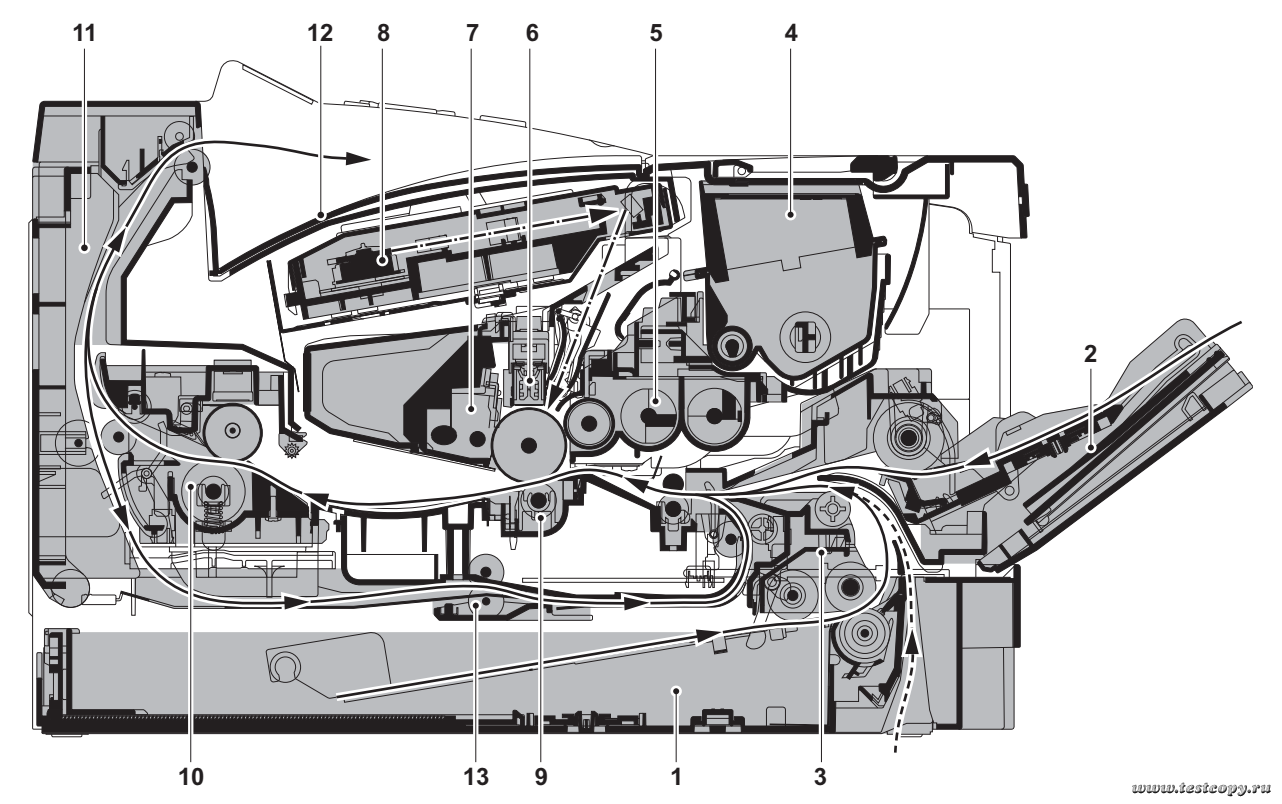

Всё-таки не очень понятно где встречаются листы- "перед печкой" это как? Под драмом штоле? ) Или после печки - когда отпечатанный с одной стороны листы движется обратно из выходного лотка в модуль дуплекса, а ему навстречу из печки в выходной лоток движется следующий лист? Если так, то тут конечно очень похоже, на позднее срабатывание соленоида дуплекса или действительно частенько бывает обламывается ось рычага переключения направления движения.. Видео хоть что ли сними.. Ну и конечно я бы проверил настройки все, драйвера, подключил к другому компу, прошивку обновил - это сделать недолго и нетрудно.

[hp1012]

лист №1 - печать одной стороны, уход в дуплекс, проход тракта дуплекса, проход регистрации для печати второй стороны и тут же подача листа №2 из кассеты.. бывает не первый лист, а второй/третий, например листа 2 может дуплексом отпечатать без проблем а 3-й из дуплекса встретится с 4-м из лотка. бывает и первый со вторым. такая плавающая фигня.
Перед печкой - это район после драма и перед валами печи. может они по инерции туда протягиваются после датчика регистрации, но при вытаскивании бумаги передние кромки обеих листов находятся в этом месте.

Сабж у клиента, работает в половинной скорости, только им медленно, но отдать на эксперименты нет возможности. Ждем когда совсем встанет. Поэтому все эксперименты откладываются. Хочется выяснить природу этого явления, чтобы по быстрому поремонтить...

[kokubenko]

Полный перебор печи с заменой тефлона (katun) и бушингов (прижимной не отслоился)

1.места соприкосновения тефлона с бушингами тефлона смазывали? например, силиконовым маслом?
2.точно уверены в исправности резинового вала?
3.выходные ролики ("шашлыки") как поживают? они, насколько понимаю, не последнюю роль играют при дуплексной-то печати...


ну и напоследок... была у меня на ремонте пару лет назад подобная киосерка.... у нее другая правда проблемма была: лист просто останавливался в печи.... так вот оказалось, что был плохой контакт "каких-то проводков" (прошу извинить за тупое обьяснение, т.к. тогда не стал выяснять, откуда они) из печи на главную плату... после восстановления контактов, аппарат запечатал как часы, без переборки печи(!)... но это частный случай был...

[dviz]

лист №1 - печать одной стороны, уход в дуплекс, проход тракта дуплекса, проход регистрации для печати второй стороны и тут же подача листа №2 из кассеты.. бывает не первый лист, а второй/третий, например листа 2 может дуплексом отпечатать без проблем а 3-й из дуплекса встретится с 4-м из лотка. бывает и первый со вторым. такая плавающая фигня.

А, если так, то дуплекс тут скорее всего ни при чём. С большой вероятностью неправильно отрабатывают муфты регистрации или подачи из кассеты (да, я читал что редуктор в сборе менялся). чтоб точнее определить - нужно пробовать печать из бокового лотка, так как у него отдельный соленоид подачи. У первого листа на второй стороне есть незапёкшееся изо, сдвиг изо?

[hp1012]

kokubenko
1. напаркуа? вы катуновские валы видели вообще?
2. да.
3 . уже не смешно...

"каких-то проводков" - эпично, .... уровень владения навыками ремонта понятен, мистер "капни масла на тормозной".

dviz . Клиент с байпаса не печатает, так и я не смотрел. Чисто для проверки надо бы. Завтра попрошу проверить. Изо нет. и на драме нет. когда застрянет, а так на нормально прошедших листах изо в норме, без сдвига.

[kokubenko]

уровень владения навыками ремонта понятен, мистер "капни масла на тормозной"

во-первых ни фига тебе не понятно, во-вторых не хамите плз
а смазать печь не мешало бы

[dviz]

Листы заминаются перед печью или просто останавливаются? Судя по тому что изо на второй стороне не начинает печататься, аппарат уходит в ошибку уже на регистрации - а это может быть из-за раннего срабатывания (или очень позднего) муфты подачи из кассеты. Короче, надо глядеть номер ошибки и печать из бокового лотка - дальше видно будет.
