**iTLab** » Пн дек 23, 2013 9:47 am

Я поднимал овощ SCX-3405FW(фото даже выкладывал), оживление удалось добиться перепрошив EEPROM и 2(!) SPI флешки (в 3405W возможно 1 флешка не помню точно), дампы брал с форума раздел Файлы, для твоего аппарата там тоже все есть.

**maverick4788** » Вс май 28, 2017 2:49 pm

Дабы не плодить похожую тему...
Имеется аппарат scx-3405w с версией firmware 03.00.02.00.
Требуется прощить аппарат для возможности заправки картриджей.
Правильно ли я понимаю, что нужно сначала понизить версию fimware хотя бы до 01.19 и ниже, а далее уже заказывать fix-прошивку под crum-номер?
Направте в нужное русло, пож-та. Не хотелось бы наломать дров с данным аппаратом.

**kvg** » Вс май 28, 2017 3:32 pm

Да, всё правильно.

**maverick4788** » Вс май 28, 2017 5:30 pm

С любого ресурса можно заказать фикс? либо же есть черный список таковых, либо сайтов с "корявыми" прошивками?

**kvg** » Вс май 28, 2017 7:08 pm

В шапке форума - Купить прошивку, по ссылке, как говориться без обмана и смс:)

**Artem07** » Ср янв 31, 2018 10:40 am

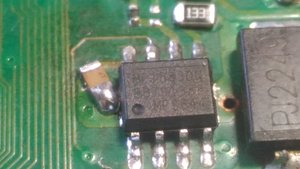

Подарили овощ. Не включается. На плате блудняк какой-то. Я так понимаю это они вокруг питания ползали? Что за микруха?
Еще пока не читал мозги, позже выну.
причем смд кондер приблудный. на др платах его нет..

Добавлено спустя 2 часа 44 минуты 59 секунд:
ну да.
http://pdf1.alldatasheet.com/datasheet- ... 583DN.html
конвертер по питанию.
Soft-Start Control Input. SS controls the soft-start period. Connect a capacitor from SS to GND to
set the soft-start period. To disable the soft-start feature, leave SS unconnected.
это они повесили на ногу 8 кондер в землю, штоле? согласно даташиту...
а мсх еще на пузо припаяна, похоже они мучались когда ее грели хз зачем, а на обратной стороне платы россыпь смд-шных транзисторов... блиин..

**Goldwater** » Ср янв 31, 2018 10:53 pm

До чтения мозгов может и не дойти. Дай бог в текущем состоянии DC-DC разобраться...

**art_pr** » Вс фев 24, 2019 5:41 pm

Привет всем. Есть такой аппарат, пытался прошить GD25Q64, прошил на TL866 с этого форума прошивкой SCX-3405W_V3.00.01.19 FIX DUMP
все собрал принтер вообще не включается даже красным не горит...что могло случится и где бы контрольные напряжения померить?

**lekm** » Вс фев 24, 2019 6:10 pm

Как вариант - не разрядили конденсаторы на бп, прежде чем что то паять.

**art_pr** » Вс фев 24, 2019 6:22 pm

возможно, а как проверить что живое осталось?

Вс фев 24, 2019 7:13 pm

art_pr писал(а):возможно, а как проверить что живое осталось?

начало уже малообнадеживающее :du_ma_et:

я бы для начала снова снял отпаиваемую мс, проверил нет ли разрушения дорого, снял излишки припоя, и повторно, внимательно, посадил мс на свое место, пропаял выводы, и внимательно проверил пайку. При ответе типа " пять раз уже перепаивали, результата нет", скажу - ну тогда я хз.
сам не претендую на звание супер-паяльщика, но сколько раз не программировали флешки, епромки, и прочую нечисть, ни разу не было отказа в работе после программирования-пайки мс. другие элементы тоже не задевал. случалось посадить мс кривовасто, ну там рука дрогнула. перепаивал ДО включения, проверял с увеличительным стеклом пайку выводов, отмывал поверхность платы от присадок, и только после этого включал.

**art_pr** » Вс фев 24, 2019 8:20 pm

Усатый Полосатый писал(а):
art_pr писал(а):возможно, а как проверить что живое осталось?

начало уже малообнадеживающее
я бы для начала снова снял отпаиваемую мс, проверил нет ли разрушения дорого, снял излишки припоя, и повторно, внимательно, посадил мс на свое место, пропаял выводы, и внимательно проверил пайку. При ответе типа " пять раз уже перепаивали, результата нет", скажу - ну тогда я хз.
сам не претендую на звание супер-паяльщика, но сколько раз не программировали флешки, епромки, и прочую нечисть, ни разу не было отказа в работе после программирования-пайки мс. другие элементы тоже не задевал. случалось посадить мс кривовасто, ну там рука дрогнула. перепаивал ДО включения, проверял с увеличительным стеклом пайку выводов, отмывал поверхность платы от присадок, и только после этого включал.

по дорожкам там так сказать бооольшая беда дорожек нет кроме одной, все проводками но все вызванено на нет, часами с паяльником под микроскопом...мне кажется из-за микрушки не должно было быть такого эфекта даже если плохо припаял индикатор включения принтера то должен сработать а он вообще никаких признаков не подает как будто предохранитель сгорел или шим контролер помер

**Goldwater** » Вс фев 24, 2019 9:15 pm

Найти на форматтере DC-DC преобразователи и померить напряжение на входах и выходах. Если на входе есть, а на выходе ничего - менять их.

Пн фев 25, 2019 12:08 am

art_pr писал(а):по дорожкам там так сказать бооольшая беда дорожек нет кроме одной, все проводками но все вызванено на нет, часами с паяльником под микроскопом...мне кажется из-за микрушки не должно было быть такого эфекта даже если плохо припаял индикатор включения принтера то должен сработать а он вообще никаких признаков не подает как будто предохранитель сгорел или шим контролер помер

у меня только один вопрос - почему подробности убийства выясняются уже в процессе следствия, а не на этапе чистосердечного признания ? как бы я изначально сформулировал свое сообщение таким образом лишь для того, чтобы он стал наводящим, но заведомо почти на 100% был уверен, что не были озвучены принципиальные момент сей грусной истории )))
почему сразу нельзя было написать, что на головной плате хрен ногу сломит, и нанесен существенный урон, а не задвигать вместо этого следущее

Привет всем. Есть такой аппарат, пытался прошить GD25Q64, прошил на TL866 с этого форума прошивкой SCX-3405W_V3.00.01.19 FIX DUMP
все собрал принтер вообще не включается даже красным не горит...что могло случится и где бы контрольные напряжения померить?

так, для примера, идешь к терапевту, загибаешся от язвы, а ему говоришь что у тебя головная боль, сопли высокая температура :-)

**art_pr** » Пн фев 25, 2019 9:21 am

так, для примера, идешь к терапевту, загибаешся от язвы, а ему говоришь что у тебя головная боль, сопли высокая температур

я понимаю что не что так не радует как горе товарища, но может все же чем то поможем? )
