**Aser23** » Вт янв 27, 2015 10:45 am

Info: J-Link: ARM9 CP15 Settings changed: 510F8 from 78, MMU Off, ICache On, DCac
he Off

Народ подскажите это нормально MMU Off, DCache Off и 510F8 ?

Просто все проходит нормально, бут заливается, но фримку заливать не хочет.
Форматер полностью убитый, принтер не реагирует на кнопку включения. (с другим форматером работает)

**apopovv** » Вт янв 27, 2015 11:47 am

Метод понижения от Гоги работает только на исправном форматере с нормально запускающейся прошивкой, т.к. используется подмена загрузчика в штатной прошивке.

На полностью убитом (прграммно) форматере это не сработает.

**Aser23** » Вт янв 27, 2015 11:52 am

Я вас понял. Спасибо.

**Mikki** » Вт фев 17, 2015 7:01 am

Внесу, пожалуй, и я свое слово:
Итак, приобретенный J-Link усердно не хотел видеть ядро пока мною не была выставлена speed 150, только после этого софтина сообразила что есть-таки кернель.
08-ая версия после понижения усердно лежала в "несовместимый картридж", хотя отчет печатала исправно, но показывала красные глаза, успешно завелась 11-ая, которую я положил на 08-ю клиссической прошивкой (речь, конечно же об оригинале).
В остальном сложностей не возникло.
ЗЫ. Я использовал технологию USB без DEBUG, метода отрабатывалась на ноутбуке с установленной W7х32, полет в целом нормальный.

**АНДЕРСЕН** » Пт мар 13, 2015 11:23 am

всем привет!!!
не получается унизить 2160, j-link не видит проц принтера. Пайка 100% хорошая, проверял, шлейф стандартный с комплекта j-link , не больше 15-ти сантиметров, до этого получалось прошить пару принтеров, но третий что то не хочет. Напряжение 3.30 v, подключаю с вставленной платой в принтер.

**СТРОНЦИЙ** » Пт мар 13, 2015 11:28 am

Учите мат. часть, тогда. Вот пример: viewtopic.php?f=3&t=6880

**АНДЕРСЕН** » Пт мар 13, 2015 11:35 am

СТРОНЦИЙ писал(а):Учите мат. часть, тогда. Вот пример: viewtopic.php?f=3&t=6880

так по этому мануалу и делаю всё, говорю, пару принтеров неделю назад унизить получилось, а этот сопротивляется

**АНД** » Пт мар 13, 2015 1:35 pm

пайка должна быть 200% отличная
вот только что мучался с одним, пока припой не поменял и 2 вывод проца не облудил качественно - тоже не шло...

**Mikki** » Пт мар 13, 2015 11:03 pm

АНДЕРСЕН писал(а):всем привет!!!
не получается унизить 2160, j-link не видит проц принтера. Пайка 100% хорошая, проверял, шлейф стандартный с комплекта j-link , не больше 15-ти сантиметров, до этого получалось прошить пару принтеров, но третий что то не хочет. Напряжение 3.30 v, подключаю с вставленной платой в принтер.

со скоростями поиграй.....
Выше почти мое сообщение, speed 150 потом включи плату.

**manik.76** » Сб мар 14, 2015 5:35 am

Mikki писал(а):
АНДЕРСЕН писал(а):всем привет!!!
не получается унизить 2160, j-link не видит проц принтера. Пайка 100% хорошая, проверял, шлейф стандартный с комплекта j-link , не больше 15-ти сантиметров, до этого получалось прошить пару принтеров, но третий что то не хочет. Напряжение 3.30 v, подключаю с вставленной платой в принтер.

со скоростями поиграй.....
Выше почти мое сообщение, speed 150 потом включи плату.

Он уже сделал. 2 вывод был херово пропаян, я уже сделал вывод что все проблемы с жилинками тооько от качества пайки ИМХО....

**mushroomssoul** » Вт мар 31, 2015 12:14 pm

нужна помощь, все делаю по инструкции, короткий кабель, аккуратная пайка, прошил около четырех аппаратов , пятый никак , пишет TCK(pin9) low, but should be high.Please check target harware,в чем может быть проблема

**manik.76** » Вт мар 31, 2015 2:33 pm

mushroomssoul писал(а):... пишет TCK(pin9) low, but should be high.Please check target harware,в чем может быть проблема

Так пишет тогда когждда низкий уровень на пине, т.е. нет контакта, так что смотрите пайку, однозначно....

**Князь** » Вт мар 31, 2015 8:00 pm

Или коротит на что то! Было такое!

**Alexkyahta** » Ср апр 01, 2015 5:49 am

Мутный писал(а):Альтернативную точку для пятого провода знает кто либо? Я допаялся.

gnd и vcc подпаяй к дебагу

Добавлено спустя 6 минут 21 секунду:
Как я взломал 2160 с помощью J-Tag
Недавно была ситуация, что серийник с шилдика не совпал с реальным. Аппарат нервно загорел 2-мя красными(унизился,но пошиву не принял), отпаял житаг, зашел в принуд и прошил МА 05, все стало норм :-ok-:

**mushroomssoul** » Ср апр 01, 2015 5:41 pm

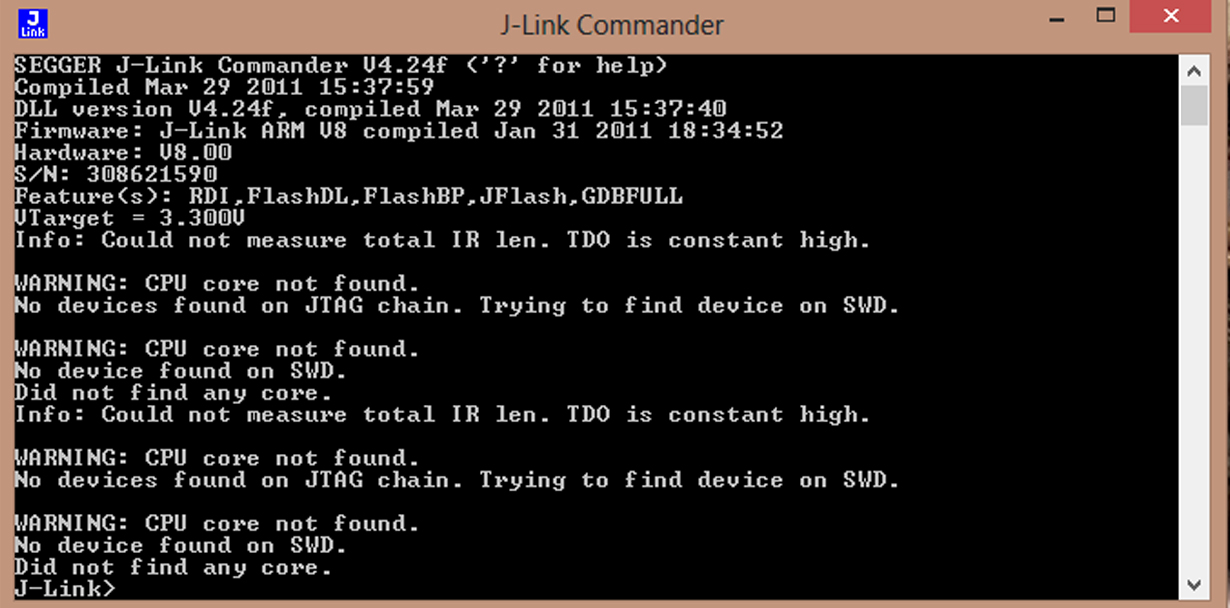

вообщем пропаивал и повторял все действия раз 8 уже, хорошо залудил припаял провода, заизолировал аккуратно, причем тенденция такая, после припайки включаю аппарат гремит как и должен, подключаю к компьютеру проверяю, гремит, захожу в загрузочный режим аппарата, запускаю j-link коммандер и сообщение выше которое, после этого включаю аппарат не гремит в готовность входит со всеми припаянными проводами..
