**romanych-88** » Вс апр 09, 2017 2:45 am

Доброго времени суток! Есть данный аппарат, печатает белые листы, разницы нет, копия, отчет, или с компа. Шторка лазера открывается, контакты на картридж не сломаны, не погнуты, при печати светил фонарем на барабан, черный фон есть. Что может еще быть? Есть ли какой способ проверить лазер? Заранее спасибо за советы!

**dviz** » Вс апр 09, 2017 3:26 am

Чёрный фон в том месте куда светишь фонариком? Если так, то высоковольтная часть и картридж в порядке, остаётся проблема с лазер-сканером и очень небольшая вероятность неисправности форматера. Лазер-сканер проверить путём подмены или на крайняк проверить подаётся ли на него напруга, вращается ли полигон-мотор, вскрыть поглядеть на предмет посторонних тараканов..

**romanych-88** » Вс апр 09, 2017 3:32 am

dviz, да в том месте куда светишь. тараканов нету, разбирал, смотрел. полигон вращается, есть LJ1010 принтер, есть LBP 2900. от них попробую, врядли мне кажется лазер сам, наверное форматер угробили.. там копались активно кривой рукой...

**Alexkyahta** » Вс апр 09, 2017 8:45 am

Матроску попробуй распечатать.

**dviz** » Вс апр 09, 2017 9:54 am

Компом определяется? Сканирует?

**kvg** » Вс апр 09, 2017 11:34 am

dviz писал(а):Компом определяется? Сканирует?

romanych-88 писал(а):печатает белые листы, разницы нет, копия, отчет, или с компа.

**dviz** » Вс апр 09, 2017 6:12 pm

Не вижу тут ответа на вопрос - сканирует ли на комп? Может это и не важно, а может и поможет.

**romanych-88** » Пн апр 17, 2017 6:25 pm

dviz писал(а):Не вижу тут ответа на вопрос - сканирует ли на комп? Может это и не важно, а может и поможет.

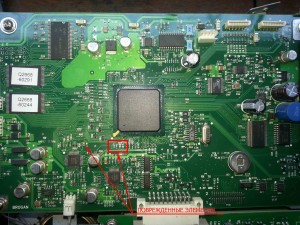

Рука пока не дошла проверить, был в отъезде, сегодня глянул в него новым, более внимательным взглядом, увидел снесенные лихой рукой SMD-запчасти на плате форматера (фото прилагается во вложении), обозначены они как R97, R98, и С79. Левее на фото можно увидеть элементы R96 и С78, к которым заботливо припаян конденсатор, который походу стоял на C79. Помогите узнать номиналы отсутствующих элементов?

Alexkyahta писал(а):Матроску попробуй распечатать.

Матроску не печатает, видимо на лазер не все приходит, что нужно...

Добавлено спустя 34 минуты 52 секунды:
Еще. Посмотрел СМ, в нем нет ни схем плат, ни больших фото форматера, где можно было бы разглядеть маркировку. :du_ma_et:

**Mender** » Вт апр 18, 2017 5:26 pm

Не обращайте внимания ни на подпаянный кондер, ни (пока) на отсутствующий. Лучше вызвоните, куда идут широкие дорожки отсутствующих резисторов - по этому можно будет прикинуть номиналы
Кстати, R97, судя по найденным фото и остаткам припоя, отсутствовал.

**romanych-88** » Вт апр 18, 2017 9:09 pm

Да, забыл написать, на найденных в сети фото удалось разглядеть что он не установлен изначально.

**Mender** » Ср апр 19, 2017 12:33 pm

Теоретически, эти два резистора определяют, какое должно быть питание узла, например 5 или 3В. Можно просто замерить напряжения на их широких дорожках, и дальше будет понятнее.

**romanych-88** » Пт авг 18, 2017 1:55 pm

Прошу прощения за столь длительное молчание, было не до того(((
Итак, измерения показали, что на R97 приходит 3.3 вольта, R98 и С79 сидят одним контактом за земле. Судя по всему через R97 питание подается.

Добавлено спустя 16 минут 37 секунд:

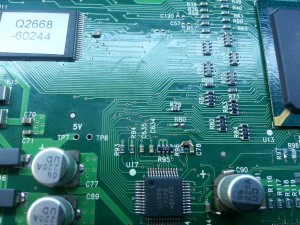

Нашел в Ютубе ролик в хорошем качестве на котором четко видно, что конденсатор припаянный к R96 и С78 стоит там от завода, R97 действительно не установлен изначально.

**MatrixAgent** » Пт авг 18, 2017 7:08 pm

Спасибо, у меня этих машин предполагается штук 15.

**romanych-88** » Сб авг 19, 2017 8:18 am

Может глянете номиналы элементов тогда? Пожалуйста!

**romanych-88** » Пт ноя 08, 2019 3:39 pm

Гы) Снова принесли это принтер и я вспомнил за эту тему)
В общем, на R98 - нулевой резистор и все печатает.
