Добавлено: **Чт фев 08, 2018 5:37 pm**

Добрый день! Шестерня от редуктора, которая выезжает и подключается к фотобарабану, сама крутится, но не крутит фотобарабан. Шестерня на фотобарабане целая и не прокручивается. Разобрал принтер, от руки крутил редуктор, не крутится фотик. Далее вытащил картридж и шестерню редуктора, вставил шестерню в фотик от руки крутится. Поставил другой исправный картридж в принтер, тоже не крутит фотик.
В итоге редуктор выдвигается и по идее подключается к шестерне фотобарабана, сам он как положено крутится, но при этом шестерня фотобарабана стоит на месте. Визуально все целое.
В чем причина ?

Добавлено: **Чт фев 08, 2018 5:48 pm**

Здравствуйте.
Причина в том, что шестерня не крутит фотик.
Если шестерня фотика не прокручивается, то шестерни не зацепляются. А если шестерни не зацепляются, значит либо картридж не встает на место, либо шестерня не выдвигается на место.

Добавлено: **Чт фев 08, 2018 6:20 pm**

Sveterkom писал(а):Добрый день! Шестерня от редуктора, которая выезжает и подключается к фотобарабану, сама крутится, но не крутит фотобарабан. Шестерня на фотобарабане целая и не прокручивается. Разобрал принтер, от руки крутил редуктор, не крутится фотик. Далее вытащил картридж и шестерню редуктора, вставил шестерню в фотик от руки крутится. Поставил другой исправный картридж в принтер, тоже не крутит фотик.
В итоге редуктор выдвигается и по идее подключается к шестерне фотобарабана, сам он как положено крутится, но при этом шестерня фотобарабана стоит на месте. Визуально все целое.
В чем причина ?

Когда крутите редуктор шестерню приводную(выезжающую) попробуйте придержать пальцем. Если остановили разбирайте редуктор и смотрите. Если не остановили,а фотик на барабане в ручную крутиться то смотрите посадку картриджа в принтер,полозья по которым он заходит в принтер. Да ,картриджи оригинал или совместимка?

Добавлено: **Пт фев 09, 2018 8:17 am**

Действительно шестерня редуктора не входила в зацепление с фотовалом. Оказалось, что картридж не встает до конца вниз на своё место, потому что сломана белая направляющая, которая фиксирует картридж со стороны шестерни.

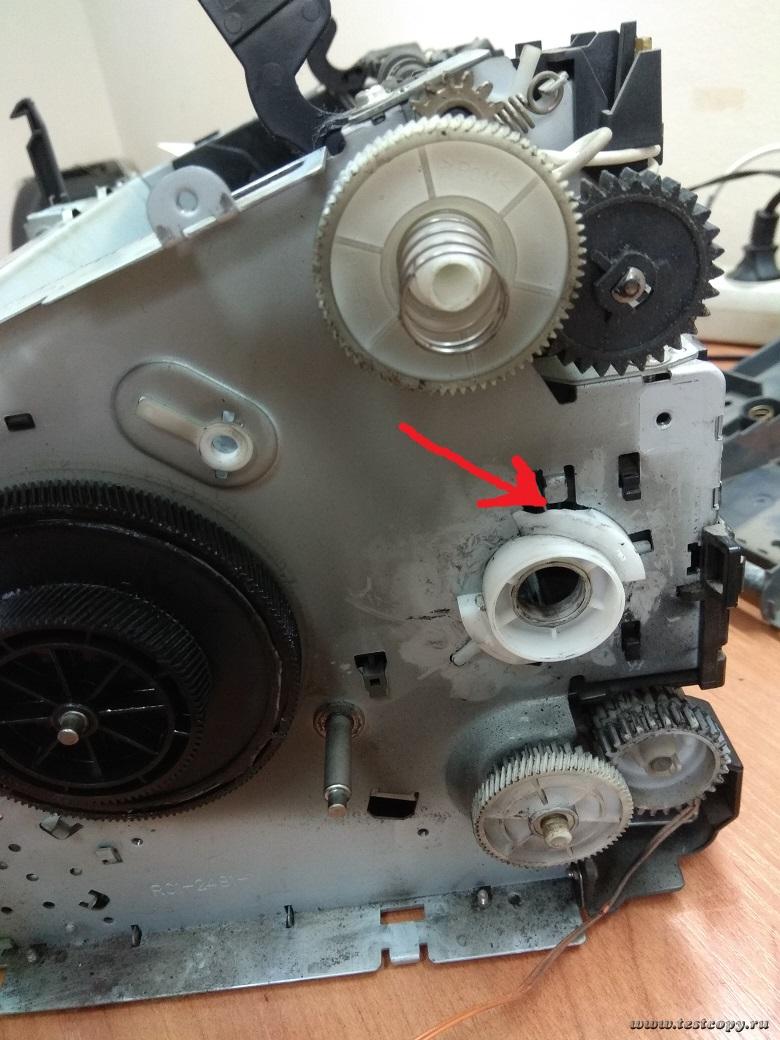

Эта белая направляющая является частью детали, которую я отметил на фото. Продают ли эту запчасть где-нибудь, на али может? Или это только на разборке искать (что не хотелось бы)?

Добавлено: **Пт фев 09, 2018 8:51 am**

RC1-1953-000000 | RC1-1953-000CN Подшипник привода картриджа LJ 3015/3020/3030/ 3050/3052/3055/ M1005/ M1319F / MF4018/4010/4120/4150/4140/ FAX-L100/L120/L95/ FAX-L160/L140/ LBP2900/3000/ MF4270/4690pl/4660pl/ MF4350/4320/4370/4380/4340/4330/PC-D450/440
может это?

Добавлено: **Пт фев 09, 2018 7:19 pm**

Оно и есть! Как вы такое находите? Схема может какая есть?

Добавлено: **Пт фев 09, 2018 7:54 pm**

В поиске сайта выбрал вендор и модель аппарата
В ключевых словах набрал "привод"
...
А вообще, по партс каталогу все находится. Попробуйте.

Добавлено: **Пт фев 09, 2018 9:46 pm**

Sveterkom писал(а):Как вы такое находите? Схема может какая есть?

На самой пластмасске разве не выбит партс номер?
А вообще В сервис мануалах (иногда отдельно) есть партс-каталоги. Есть интернет ресурсы специализированные
