**Yurrii** » Вт авг 28, 2018 9:56 pm

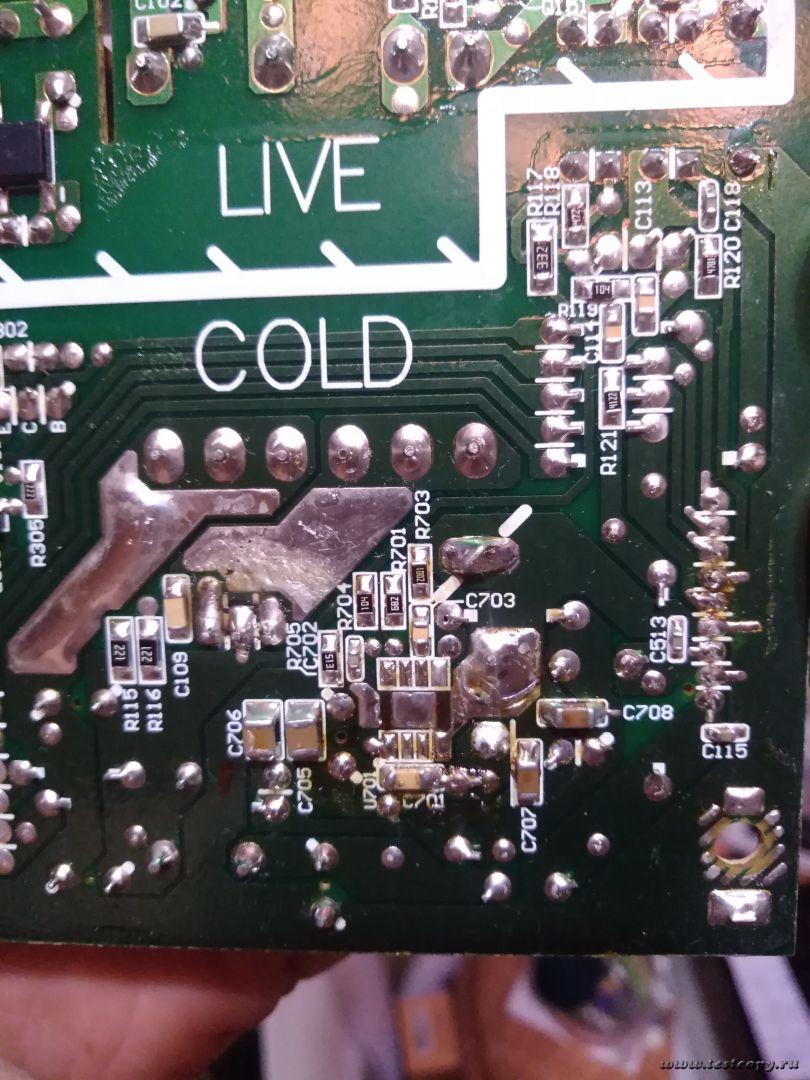

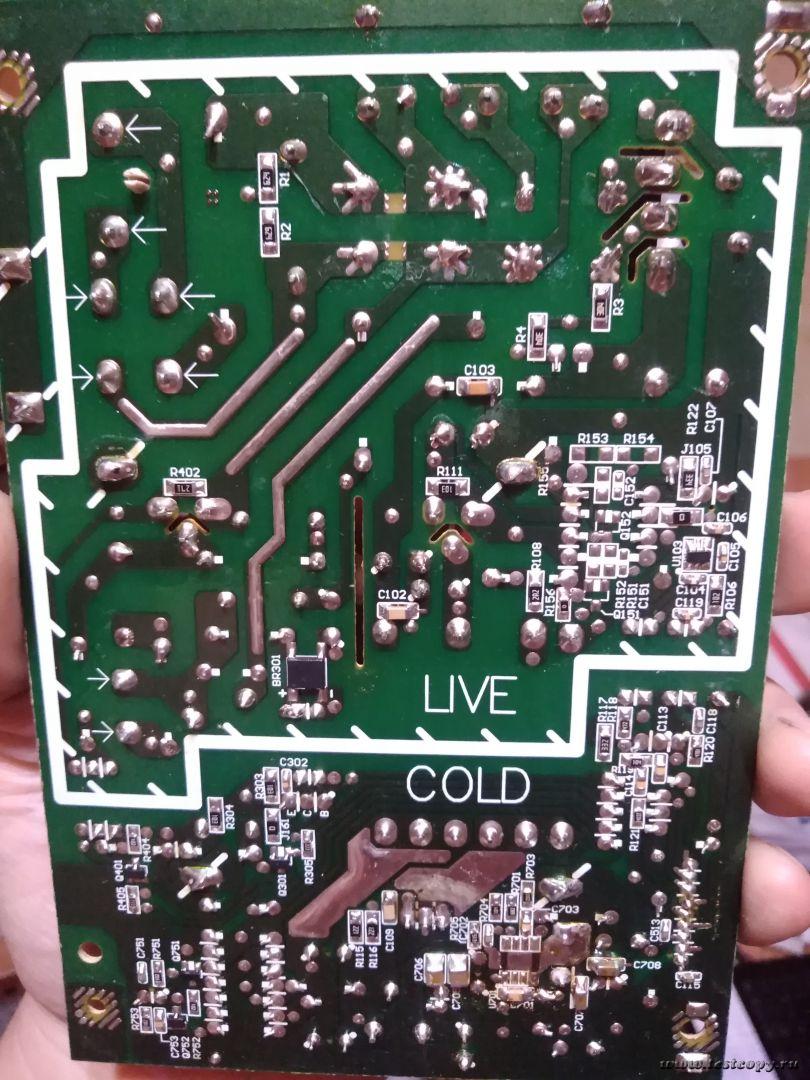

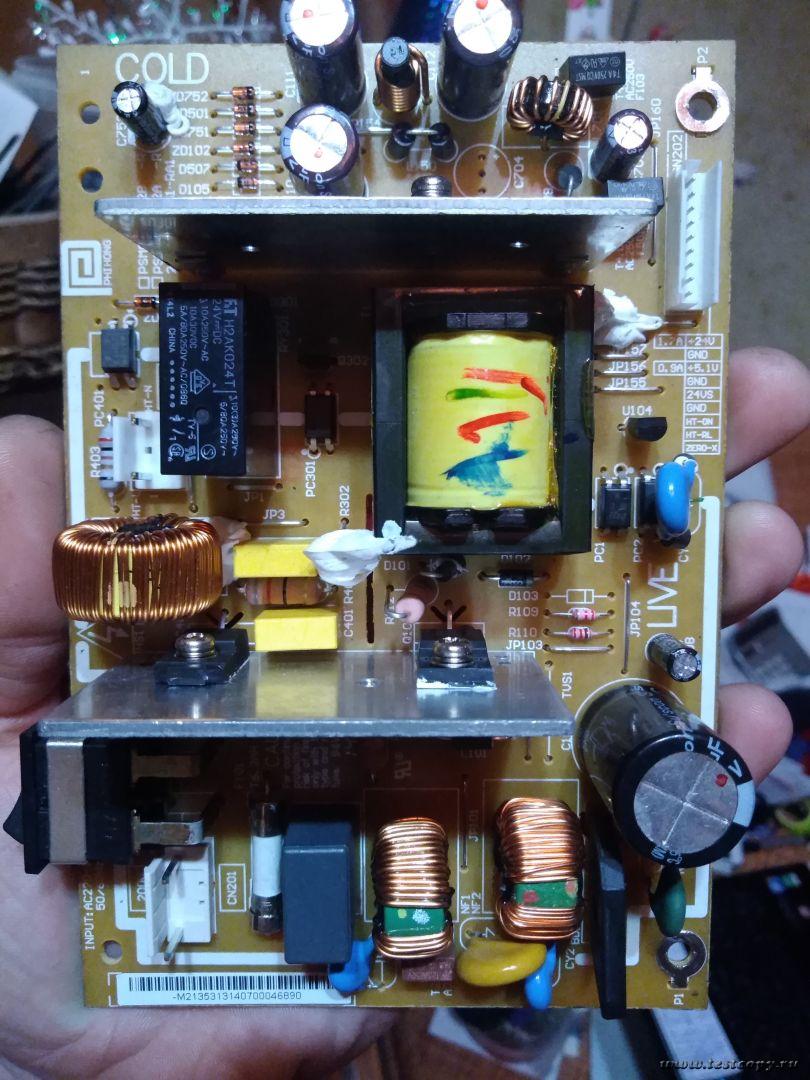

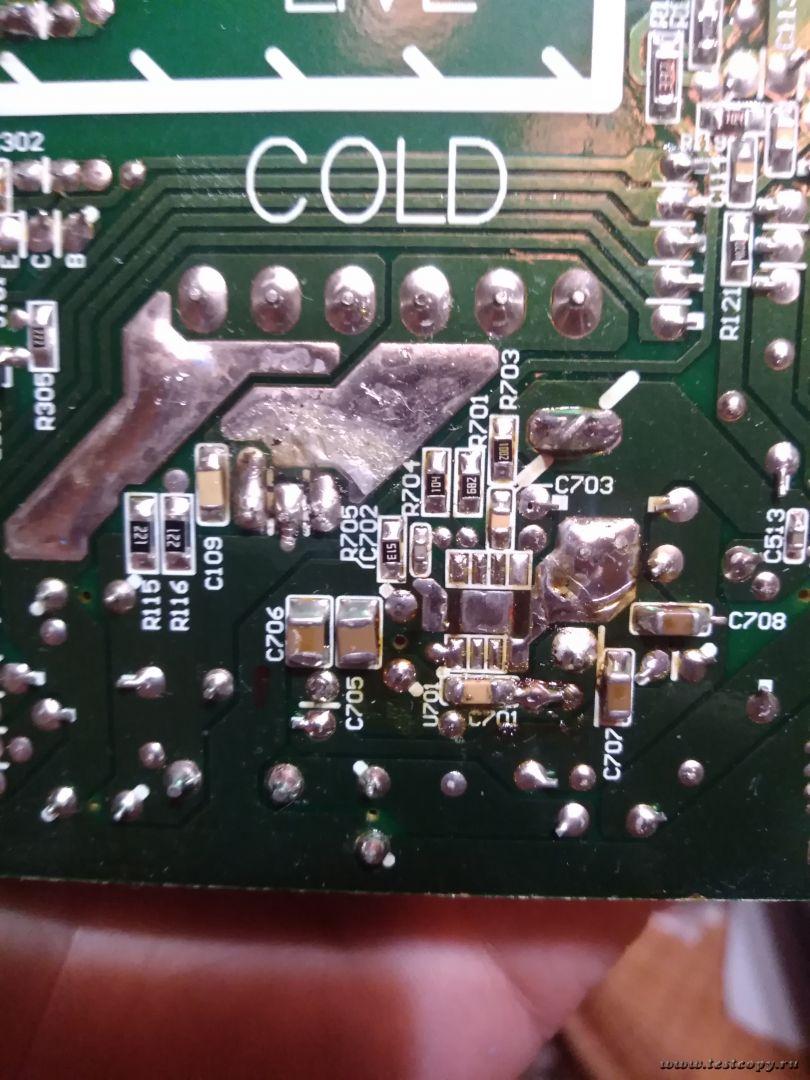

Добрый день! Подскажите, что за микросхема стояла с позиционным обозначением U701, аппарат принесли уже с ее отсутствием.

**apopovv** » Вт авг 28, 2018 10:40 pm

Был подобный аппарат. Шим там от Richtek что-то типа R7735, только с защитой от перенапряжения (не записал точно маркировки).
Кое-как нашел/расшифровал кодировку, что на нем написана.
Но это не помогло. Найти в продаже не смог. На Али тоже нет.
Да, и даташита на сайте производителя тоже нет.

В итоге подобрал шимку из имеющегося хлама по табличке http://remont-aud.net/ic_power/
Настроил на 65 kHz, отдал клиенту.

Там в схеме - две оптопары. Одна для стабилизации напряжения, вторая - аварийное отключение шимки в случае превышения вторичных напряжений. Аварийной защитой пришлось пожертвовать, эта фишка была только в оргинальной микросхеме.

С начала - хотел отдать без ремонта...

**Yurrii** » Ср авг 29, 2018 10:11 pm

Спасибо, я сначала тоже по http://remont-aud.net/ic_power/ полазил, потом желание вообще было вкинуть отдельно что-нибудь из преобразователей типа DCBK3035 с али (шт. 3 еще дома лежат), защитой я понял все равно придется жертвовать...запущу-сделаю запись в тему, вдруг кому пригодится
