xerox M118 ошибка u6-6000

[FitterWelder]

Всем доброго времени суток! хочу поделиться с вами своей историей. Езжу обслуживать это копир уже ни раз, а точнее стабильно раз в 2 недели. Модель ксерокса до модернизации. Начала постоянно застревать бумага в блоке регистрации. Первым делом заменил узел на боковой дверце. Какое то время копир проработал без сбоев. Потом началось... опять такая же проблема. Заменил муфту регистрации. Опять копир 2-3 недели проработал без сбоев. И все сначала... поставил новый датчик регистрации (который над печкой). Копир проработал около недели и опять все вернулось на круги своя. Вытащил еще раз узел регистрации, почистил там датчик и опять копир проработал около недели без сбоев. Но вчера мне звонят говорят что xerox пишет какую то другую ошибку "выключите и снова включите аппарат, а если ошибка останется то обратитесь в сервисную службу" u6-6000. Инет подсказал что это ошибка памяти Неисправность CRUM ASIC. Так же такая ошибка может быть из за принт картриджа. Я уже не знаю на что думать, меня этот копир уже начинает потихоньку бесить. Помогите советом, спасибо!)
ЗЫ: после отпечатывания нескольких страниц копир выдал такое: ABT: 05201005
TSK: 000075f80563g.051101
Что это?

[c-r-e-a-t-i-v-e]

совет: менять аппарат на новый - если он отпечатал больше чем ему положено.

Пробуй сделать: полную Инициализацию, если не поможет меняй принт картридж

P/S драм картридж новый стоит гораздо больше чем сам весь аппарат в целом ( не рентабельно ) с учетом того что он старый и отработанный и цена ему грош.
Аналогичный этому вышел новый аппарат 5019. 5021.5022 не дорогой и еще сканирует в цветном изображении.

[FitterWelder]

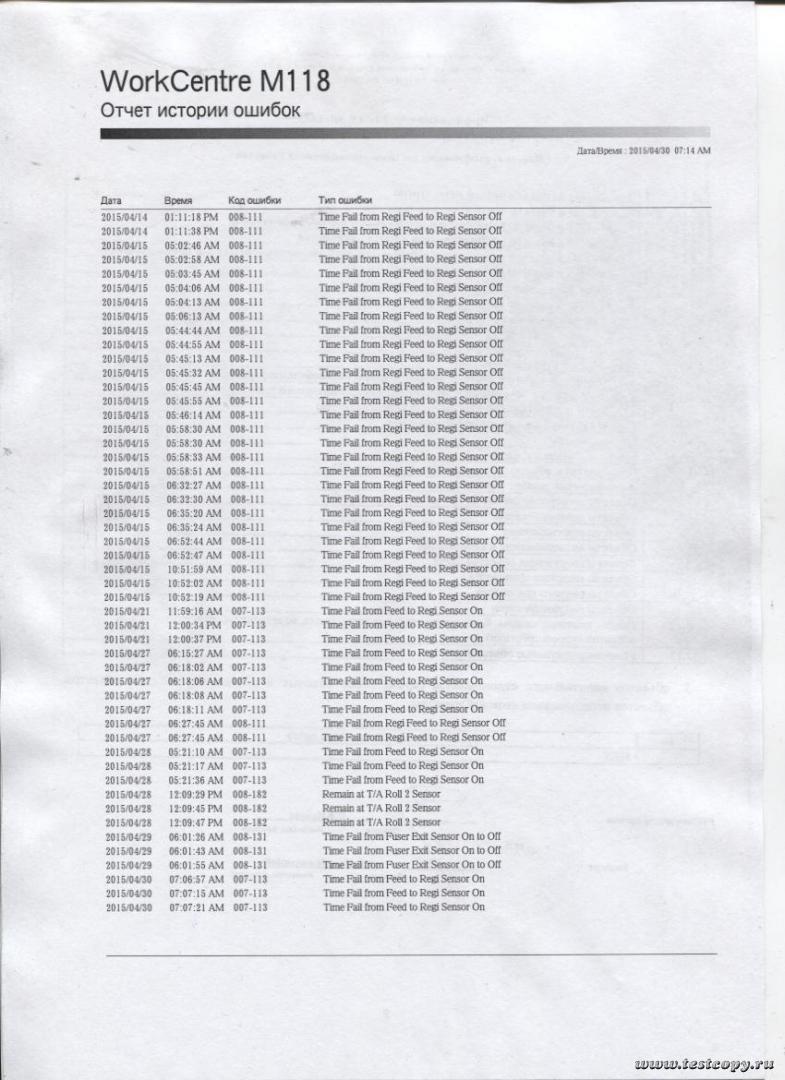

gallery/image.php?album_id=206&image_id=1164 вот скан ошибок

[dviz]

Судя по ошибкам - лист по каким-то причинам плохо протягивается - грязные или стёртые ролики протяжки, плохой прижим или может быть движок не справляется с нагрузкой из-за подклинивания какой-нибудь механики или проблемами с напругой на него. Ещё вариант тупо не тот формат бумаги либо сбившиеся настройки таймингов прохождения листа или тупо мозги у него съехали..

По поводу ABT: 05201005:
http://www.startcopy.net/defects/xerox_118.shtml

[FitterWelder]

когда возникает ошибка U6-6000 один лист бумаги застревает на выходе, пройдя уже датчик регистрации между роликами, второй лист останавливается на датчике который находится на узле регистрации за дверцей А

[dviz]

[FitterWelder]

все разъемы на месте

[FitterWelder]

почистил для профилактики концевик двери, его контакты были окислены, посмотрим как себя будет вести аппарат. В прошлый раз при мне он пропечатал 1000 копий и все было нормально.... только время может показать что с ним не так(


сейчас при копировании пишет ошибку "Убедитесь что в лоток 1 бумага загружена правильно и отрегулируйте направляющую бумаги" хотя все правильно зугружено и направляющая отрегулирована на формат А4, такая ошибка появляется после 4-5 копий

[FitterWelder]

опять все сначала началось... на второй сотне отпечатков, копир встал в ошибку U6-6000, первый лист застрял между роликами, минуя датчик выхода бумаги, второй лист встал прям над датчиком регистрации, при этом вал регистрации начал переносить изображение на него. что я проделал:
1) разобрал почистил все датчики закрытия дверей
2) проверил контакт который снимает статику (стоит ровно)
3) проверил все коннекторы на плате MCU

при этом при следующем запуске копир опять выдал эту ошибку
ABT: 05201005
TSK: 000075f8
0563g.051101
копир прошел всего 152230 страниц

[c-r-e-a-t-i-v-e]

подкинте другой МСU контроллер ! если нет контроллера- посмотрите пины разъемов на плате МСU в каком состоянии - бывало что проводки выскакивают на разъеме из пазов на пинах

[FitterWelder]

все провода на месте. Сейчас опять прошлые проблемы возвращаются.
Опять какая та фигня: до этого 200 листов прошли хорошо (делал через автоподачик) сделал ксерокопию со стола экспонирования, 6 листов прошли хорошо, потом копир выдал ошибку "убедитесь что бумага загружена правильно в лоток 1, и отрегулируйте направляющую бумаги. Но бумага загружена правильно (раньше копир ни чего не смущало) выдвигаю лоток, задвигаю назад.. 2 копии делает и опять выдает такую же ошибку. До этого я разбирал и чистил контакты которые отвечают за формат бумаги в лотке, на всякий случай края смазал токопроводящей смазкой, как выяснилось результата не принесло... Какой еще датчик посмотреть? так как эта проблема возникала еще ранее.
Далее после 2 листов опять начал ругаться на формат бумаги, выдвинул задвинул, прошел листа 4 выдал ошибку E1-1000 замял на этот раз лист внутри печки.... уже мозги пухнут.....

[bmwmtv]

на формат бумаги техника обычно ругается потому что при печати ей кажется что бумага не такая как указана в настройках.
например тормоза нормально не отделяют нижние листы , аппарат тащит в тракт 2 листа и видит что лист длиннее чем нужно

[FitterWelder]

странно что лист проходит один, даже из N-ного количества ксерокопий 2 копии проходят нормально выходит второй лист и копир пишет измените формат бумаги в лотке, вчера первые листов 20 из 99 именно так и выходили. После 20 копии прошли без проблем. Датчик регистрации может отвечать за формат бумаги?

[FitterWelder]

с бокового лотка пропустил листов 700 была пара замятий из за того что Б/У листы слипались между собой, ни чего особенного... с нижнего опять та же байда, с ошибкой E1-1000, E1-3000 разобрал лоток, тормозная площадка явно заезжана, по середине наблюдается выработка. При ошибке лист в лотке как бы парой мм оказывается под роликом, но ни до каких датчиков не достает. При этом у муфты подачи бумаги уменьшил люфт, чтобы ее так не колбасило, когда она захватывает листы с нижнего лотка. Цена новой тормозной площадки в сборе великовата, можно ли заказать только резиновую основу которая потерлась?

[bmwmtv]

если тормозная удерживает листы в лотке, значит она ещё в порядке

E1-1000 Registration Sensor Off JAM
E1-6000 Registration Sensor Static JAM


viewtopic.php?f=26&p=77820
