Brother HL-1112R восстановление форматера

[mr_sasha]

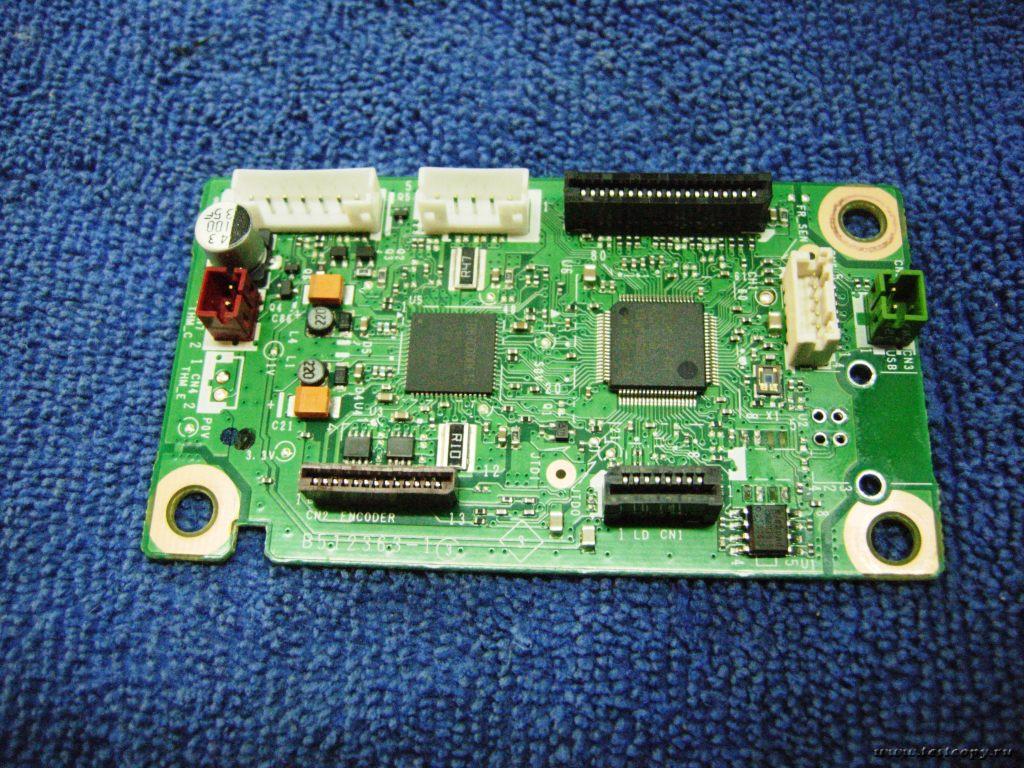

Доброе время суток уважаемые форумчане! Принесли на ремонт аппарат Brother 1112-R, с диагнозом "не включается",
после осмотра форматера было выявлено что его кто-то вандалил
Нужно или схема форматера, или хотя бы детальное фото рабочово

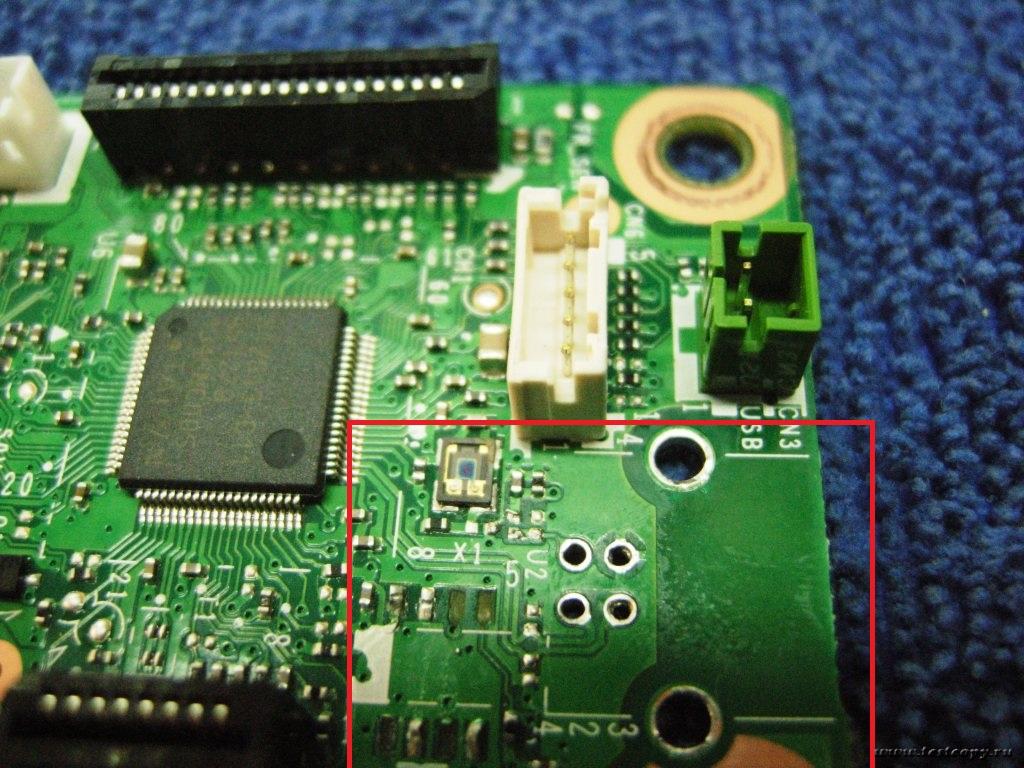

интересует именно место обведенное красным

[Rush]

там же юсб порт должен быть

[мастерчип]

и не только гнездо а еще микра и мелочь ..

[mr_sasha]

там же юсб порт должен быть

с ЮСБ портом понятно

и не только гнездо а еще микра и мелочь ..

интересует кварц и его обвязка, а также микросхема памяти с дампом (предположительно 24с04)

[VamDam]

... это от МФУ Brother-1512R, - он на базе принтера 1112

[mr_sasha]

так электроника совсем другая, нужно с точно такого аппарата

[Asder76]

Немножко не в тему а случаем ниу кого дамп с EEPROM от принтера не завалялся ?

[NickSun]

Присоединяюсь. Необходим дамп 24с04. Ироды снесли разъем с ЮСб, EEPROM и обвязку

[__Oleg__]

Присоединяюсь. Необходим дамп 24с04.

Не нужен там дамп, ставьте чистую 24с04 и будет вам счастье.

[fokin76]

Там вроде стоит флешка GD25Q40BT.
