Canon MX524 tool & Co.

[Verter]

Добавлен новый файл в файлообменник.
Имя файла: Canon MX524 tool & Co.
Автор: Artem07
Описание: сервис тул сброс мх524. Читаем тему с комментами.

Данные о версии файла:
Файл: adj.zip
Размер: 17.81 Mb

Показать файл: Canon MX524 tool & Co.

[Artem07]

Была ошибка 5B14. Работал как с МХ320. 6 нажатий и сброс через clear ink - all. Через 5 нажатий тоже входит, но пока пробовал, перезашел через 6 и не стал перепроверять, от греха... :)
------------------------------------------------


Бесплатная конбинированная Adjustment Program / Canon Service Tool для Canon Pixma и некоторых Epson (L210, L455, L805, L1800 и др.) позволяет калибровать устройства и сбрасывать некоторые счетчики (в том числе сбросить заполненность памперса).

Программу нужно распаковать в одну папку и запустить Start.exe от имени администратора. Выбрать в одном из столбиков требуемую вам строку и нажать снизу Start.

Скачать

Adjustment Program для Canon / Epson

Обратите внимание: в этой статье есть полный каталог сервисных программ на Canon Pixma. Из-за большого разнообразия моделей, вам может подойти только одна.
Полный список совместимых моделей Epson

Stylus CX9300F (C11C696321)
Stylus Photo R270 (C11C653051)
Stylus Photo R330
Stylus Photo R390 (C11C658031)
Фабрика Печати L805 (C11CE86403)
Фабрика Печати L810 (C11CE32402)
Фабрика Печати L850 (C11CE31402)
Фабрика Печати L1300 (C11CD81402)
Фабрика Печати L1800 (C11CD82402)
L111
L130
L210
L220
L301
L310
L351
L360
L445
L551
L565
L605
L655
L801
ME Office 620F
SP1340W
WorkForce WF7018 (C11CB59421)
WorkForce WF7521
сканер WorkForce DS-40 (B11B225201)
сканер WorkForce ES-300W (B11B24220)
сканер WorkForce DS-360W (B11B242401)
сканер WorkForce DS-560 (B11B221401)


------------------------------------------------
Как сбросить счётчик «памперса» для Canon PIXMA (ошибка 5B00) – инструкция

Принтеры и МФУ Canon Pixma ведут учёт израсходованной краски в картриджах. В процессе работы и сервисной прочистки сопел часть отработанных чернил попадает мимо бумаги и скапливается в специальной ёмкости (Maintenance Box), в просторечии называемой «памперсом». Принтер никак не отслеживает физическую заполненность абсорбирующего наполнителя чернилами, но приблизительно оценивает по общему количеству выработанных чернил. В результате, принтер блокирует печать по достижении усреднённого предела заполнения картриджа отработки. Понять это можно по номеру ошибки 5B00 или попеременному миганию зелёного и жёлтого индикаторов на принтере семь раз. До этого может возникать 1700 ошибка, говорящая о том что скоро счётчик будет заполнен (полный список кодов ошибок).
Canon код ошибки 5B00

Canon код ошибки 5B00
Зачем вообще сбрасывать «памперс»

В бытовых струйных принтерах Canon PIXMA вероятность возникновения ошибки, связанной с переполнением абсорбера, не высока. Для этого нужно печатать много и часто, так что с большей вероятностью из строя выйдет одна из деталей принтера. Хотя физическая заполненность «памперса» не всегда совпадает с показаниями счётчика, это не значит, что про последний можно забыть. При реальном переполнении картриджа отработки чернила могут потечь и привести к выходу принтера из строя. К тому же любые манипуляции с сервисным режимом и сбросом счётчиков приводят к потере гарантии на устройство. Прежде хорошенько подумайте, стоит ли оно того.

На ряде принтеров сброс «памперса» срабатывает только ДО возникновения ошибки 5B00. К счастью, Service Tool отображает показатели счётчика и их можно проверить заранее.
Вход в сервисный режим

Изменение показаний счётчиков принтера требует его запуска в сервисном режиме. Для этого используются клавиши «Включения» (или Power, изображается привычным кружком с чёрточкой) и «Продолжения» / «Отмены» (Resume, выглядит как вписанный в круг треугольник) на корпусе Canon PIXMA. Клавиши могут быть сенсорными, но принцип остаётся тем же. Принтер при этом должен быть подключен к компьютеру по USB.
"Включить" и "Отмена" на панели управления Canon PIXMA iP3600

"Включить" и "Отмена" на панели управления Canon PIXMA iP3600

Для входа в сервисный режим:

Отключаем печатающее устройство кнопкой «Включения».
Зажимаем клавишу «Отмена».
Не отпуская зажатой клавиши «Отмена» нажмите кнопку «Включить».
Когда принтер запуститься, не отпуская «Включить» отпустите «Отмену» и нажмите на неё чётко заданное количество раз (варьируется в зависимости от модели принтера, подробнее ниже). Индикатор устройства должен реагировать на нажатия сменой цвета с зелёного на жёлтый, а затем обратно на зелёный.
Отпустите обе кнопки. Индикатор должен несколько раз мигнуть зелёным и затем загореться окончательно. Это означает, что печатающее устройство вошло в сервисный режим. Если индикатор мигает или горит жёлтым — возникла другая ошибка, которую требуется исправить или вы что-то делаете не правильно.

Количество нажатий кнопки «Отмена» зависит от модели Canon PIXMA. Его можно определить самому, повторяя пункты с 1 по 5 с разным (от 2 до 9) количеством нажатий в 4 пункте. После каждой попытки выключаем принтер из розетки, подключаем заново и пробуем снова. Далее мы приводим список моделей и количество необходимых нажатий, однако его точность и полноту мы не гарантируем – функция официально не документирована.

2 нажатия: iP1200, iP1300, iP1600, iP1700, iP1800, iP1900, iP2200, iP2500, iP2600, iP3600, iP4600, iP4700, iP4840, iP4850, Pro9000 MarkII, Pro9500 MarkII, IX7000, MP240, MP250, MP260, MP270, MP480, MP490, MP540, MP550, MP560, MP620, MP630, MP640, MP980, MP990.
4 нажатия: iP2700, iP7240
5 нажатий: iP4840, iP4850, iP4940, MP280, MX320, MX330, MX340, MX860, MG5340, MG2245, MP230, MX494, MG3540, MG3550
6 нажатий: MG2140, MG2440 (и вся линейка MG2400 Series), MG5340, MG5140, MG5240, MG6140, MG8140, MX394

Использование Service Tool

Существует несколько версий Service Tool для сброса счётчика. Чем новее модель принтера, тем более поздняя версия программы нужна. Если не уверены, скачайте и попробуйте все — интерфейс у них одинаковый.

Service-tool-v700.zip
Service-tool-v1050.zip
Service-tool-v2000.zip
Service-tool-v3400.zip
Service-tool-v3600.zip
Service-tool-v4720.zip

Соответствие версий Service Tool моделям принтеров (полнота и точность списка не гарантируется, программа не документирована и работает нестабильно, в том числе из-за различий в ОС и драйверах):

v700: iP1200, iP1300, iP1600, iP1700, iP1800, iP2200, iP2500, iP1900, iP2600.
v2000: iP2700, iP3600, iP4600, iP4700, iP4840, iP4850, Pro9000 MarkII, Pro9500 MarkII, IX7000, MP240, MP250, MP260, MP270, MP480, MP490, MP540, MP550, MP560, MP620, MP630, MP640, MP980, MP990, MX320, MX330, MX860, MG2400, MG2440, MG5140, MG5150, MG5340.
v3400: iP4940, MG2140, MG2245, MG3240, MG4240, MP230, MG3540, MX494
v3600: iP7240.
v4720/v4740: G1400, G2400, G3400.

Важно! Service Tool может конфликтовать с разными версиями операционных систем. При возникновении ошибок попробуйте запустить программу в режиме совместимости с Windows XP.

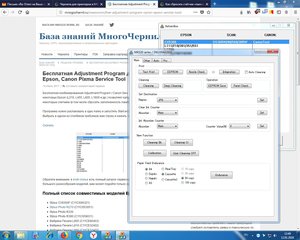

Рабочее окно программы Service Tool

Рабочее окно программы Service Tool

Последовательность действий:

После включения сервисного режима принтера запустите программу ServiceTool. Если программа не видит принтер, убедитесь, что он подключен к компьютеру. Если подключено больше одного печатающего устройства — выберете нужное.
Во вкладке «Main» программы есть пункт «Print» с кнопками «Test Print», «EEPROM» и «Nozzle Check». Распечатайте тестовую страницу, чтобы убедится, что программа правильно определила устройство.
В секции «Ink Absorber Counter» есть графа «Counter Value» в процентном соотношении отображающая заполненность “памперса”. В графе «Clear Ink Counter» нажмите клавишу «Main», чтобы значение в «Counter Value» стало равно нулю. Если значение не обнулилось, попробуйте также нажать «Platen».
Сбросив счётчик, закройте Service Tool. Из папки «Принтеры и факсы» удалите копию устройства, установившегося в сервисном режиме.

[Lexx2871]

А этой прогой можно отюстировать/спозиционировать цветную печать вертикальных линий? Дело в том, что ни ручной, ни автоматический способ не дают приемлемой четкости в цвете, т.е. идет двоение вертикальных цветных линий. С пигментом все Ок.
