Звуковой усилитель, выбивает пред, но не сразу

[Sveterkom]

Добрый день!

Это конечно не оргтехника, но ближе по смыслу раздел не нашел

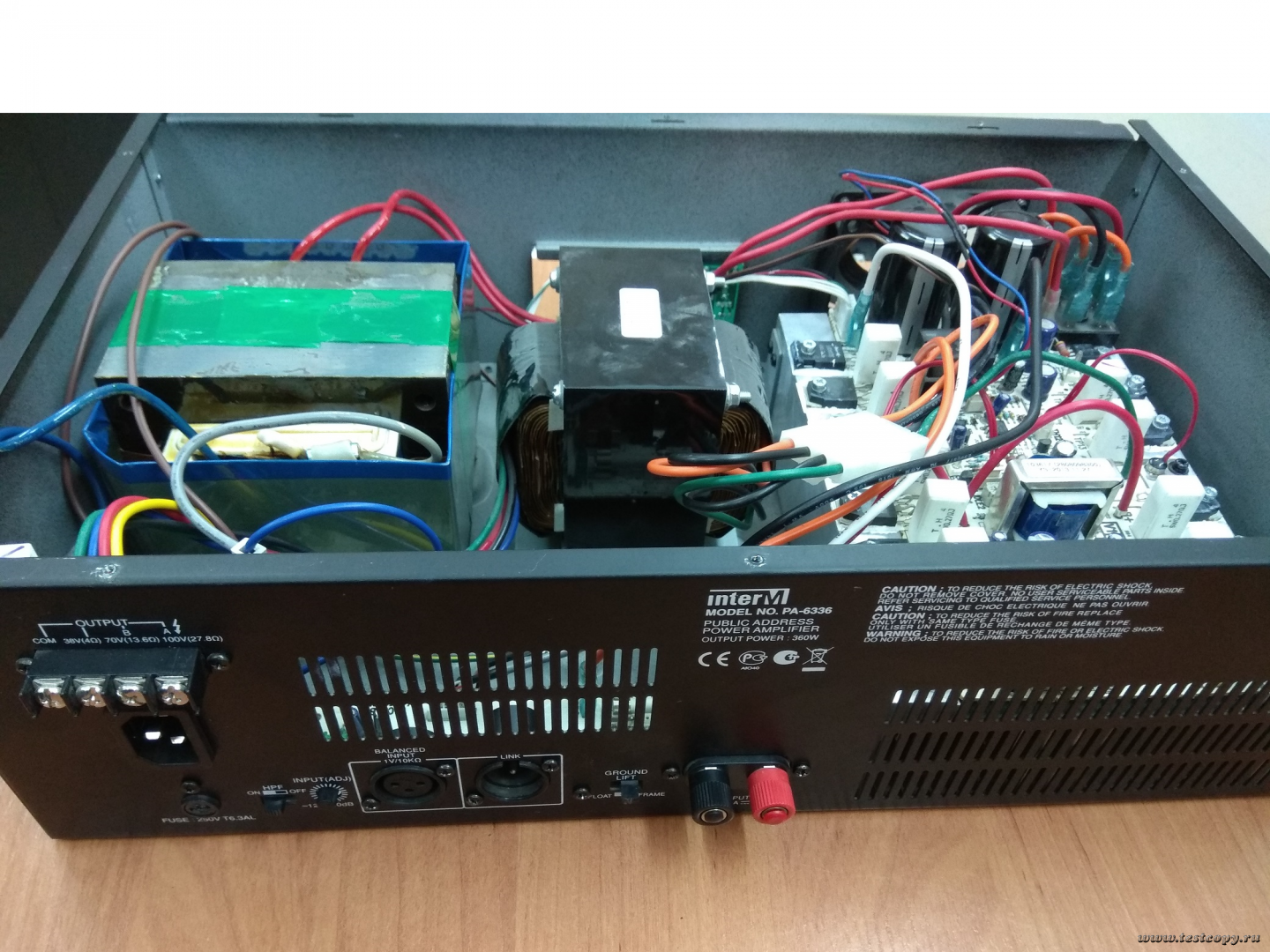

Звуковой усилитель InterM PA-6336

Выбивает предохранитель по 220 вольтовой линии, но не сразу, а через несколько секунд, за это время после включения успевает раскрутиться вентилятор.

Осмотрел схему. В упрощеном виде она делится на две части. Первая, это 220ти вольтовая часть с плавким предохранителем (стеклянная колбочка), которая идет в трансформатор в первичную обмотку без какого-либо выпрямления, просто сразу в тяжеленный транс.
Вторая, то что находится после трансформатора и подключено к его вторичной обмотке.

Если поставить новый предохранитель, история повторяется.
Просто не знаю, может ли из-за какой-нибудь неисправности, если она есть конечно, которая имеется после трансформатора, выбивать предохранитель, который расположен до трансформатора.

[pc-porta]

А если снять нагрузку со вторичной обмотки транса ?
а сопротивление первичной обмотки какое ? а какое должно быть ? а маркировка транса (по ней собственно и определить сопротивление обмоток) ?

[kvg]

Проверять в первую очередь диодный мост после вторичной обмотки, далее, блок стабилизации напряжения, наверняка он параметрический, а потом выходной каскад, который идет на колонки. И вообще, этот блок питания не импульсный, как в компьютерах, а трансформаторный, он, кстати, намного проще в ремонте - пробегаете по активным элементам тестером и ищите виновника.
А что-то и правда у нас нет тем просто про бытовую электронику.. Сейчас сделаю..

[pc-porta]

есть тема - viewforum.php?f=7

[kvg]

Это да, но как то невнятно..

[Sveterkom]

А если снять нагрузку со вторичной обмотки транса ?
а сопротивление первичной обмотки какое ? а какое должно быть ? а маркировка транса (по ней собственно и определить сопротивление обмоток) ?

Завтра проверю.

А что-то и правда у нас нет тем просто про бытовую электронику.. Сейчас сделаю..

Наш уютный форум растет

[Vanya_STV]

Наш уютный форум растет

Мы иногда чиним всякое бытовое г-но. Ради любопытства и трёх копеек.

[Sveterkom]

В общем, отключил нагрузку от трансформатора (всё что подключено ко вторичной обмотке). Установил новый предохранитель на 6 ампер, хотя на корпусе устройства есть маркировка, о том что нужен на 6,3 ампера. Включил сеть и предохранитель выбило.

Так что получается проблема в самом трансформаторе? Межвитковое замыкание от которого сопротивление первичной обмотки понизилось и соответственно возросло потребление тока?

А может ли такое быть из-за того, что предохранитель на 0,3 ампера меньше требуемого?

[kvg]

В принципе может, так как в момент включения трансформатора по нему протекает повышенный ток, но не настолько, чтобы эти 300 мА могли повлиять.. А перед первичной есть защитные элементы? Варистор, например?

[pc-porta]

если и без нагрузки вышибает пред = проблема в первичной обмотке транса

[kvg]

Но входную цепь к трансу проверить все равно надо, мало ли что. Я что-то ну очень редко встречал убитые трансы..

[Sveterkom]

В принципе может, так как в момент включения трансформатора по нему протекает повышенный ток, но не настолько, чтобы эти 300 мА могли повлиять.. А перед первичной есть защитные элементы? Варистор, например?

Есть только пред, кнопка и конденсатор параллельный кнопке:

[pc-porta]

гасящий кондёр вечен .... он стоит , что-бы на контактах кнопки , при включении искра не возникала ...
мне попадались прибитые трансы , с межвитковым коротышём , что на первичной обмотке , что на вторичной

[kvg]

Ну хорошо, тогда промерьте сколько Ом обмотки?

[kvg]

гасящий кондёр вечен ....

Ничто не вечно под Луной и гасящий кондер погаснуть может... (с) Шыкспир.
