Сообщение Mimino » Чт ноя 18, 2010 2:10 pm

Здравствуйте, Уважаемые!
Ситуация. Имеется ноутбук M50Sr, с недавних пор начал беспокоить кулер системы охлаждения, взялся разбирать ноут и понял, что без опытных людей не обойтись. Имеется ли у кого-нибудь литература разборки данной модели ноутбука?
Заранее, Спасибо!
Аватар пользователя
Mimino
Заправил чернильницу
  • Не в сети

Прилепить пост

Сообщение kvg » Чт ноя 18, 2010 5:52 pm

Дорогое удовольствие, если кулер накрылся стоит много (от 3 до 5 тысяч), согласно информации по этой ссылке http://noteplus.ru/cat/remont_noutbukov_asus/
вот ссыка на некоторые мануалы по ноутам асус http://depositfiles.com/ru/files/alcs4cpi3/

a6jc a6jm.pdf
a7t.pdf
a7v.pdf
a3000n.pdf
g1s.pdf
kn1.pdf
l8400.PDF
m2400ne.pdf
m6000.pdf
P1500-Disassembly.pdf
s1 p1.pdf
s37e.pdf
s62.pdf
s62f.pdf
s96j.pdf
s97v z97v.pdf
service-manual-Asus-A6000U-Series.pdf
service-manual-Asus-Eee-PC-4G-701-Chapter-01.pdf
service-manual-Asus-Eee-PC-4G-701-Chapter-02.pdf
service-manual-Asus-Eee-PC-4G-701-Chapter-03.pdf
service-manual-Asus-Eee-PC-4G-701-Chapter-04.pdf
service-manual-Asus-Eee-PC-4G-701-Chapter-05.pdf
service-manual-Asus-Eee-PC-4G-701-Chapter-06.pdf
service-manual-Asus-G1S-Series.pdf
service-manual-Asus-M6000-Series.pdf
service-manual-Asus-W3000-Series.pdf
service-manual-Asus-Z35F-Series.pdf
service-manual-Asus-Z71-Series.pdf
service-manual-Asus-Z84J-Series.pdf
sw1.pdf
t1.pdf
tx.pdf
v1s.pdf
w5f.pdf
w3000a.pdf
z93e.pdf
z500a.pdf
z9200k.pdf
И на Самсунг до кучи :) http://depositfiles.com/ru/files/j3m1g2v4c/
NP-Q1\
NP-Q1U\
NP-Q20\
NP-Q25\
NP-Q30\
NP-Q35\
NP-Q40\
NP-Q45\
NP-Q70\
NP-R20\
NP-R25\
NP-R25Plus_Basic\
NP-R40\
NP-R40+\
NP-R45\
NP-R50\
NP-R55\
NP-R60\
NP-R60+\
NP-R65\
NP-R70\
NP-R410\
NP-R510\
NP-R560\
NP-R700\
NP-R710\
И LG немного http://depositfiles.com/ru/files/zj44qkk9q/
le50.pdf
lm40 lm50.pdf
ls40 ls50.pdf
ls70.pdf
lw20.pdf
lw60 lw70.pdf

HP http://depositfiles.com/ru/files/uth4ecg1s/
AERO 8000 H-PC PROFESSIONAL\
ARMADA 100S AND NOTEBOOK 100 SERIES\
ARMADA 110\
ARMADA 1100\
ARMADA 1500c\
ARMADA 1700\
ARMADA 3500\
ARMADA 4100 AND 4200\
ARMADA 6500\
ARMADA 7000 Armadastation Armada Ministation SERIES\
ARMADA 7400\
ARMADA 7800\
ARMADA E500 V300\
ARMADA E700 SERIES\
ARMADA M300\
ARMADA M700\
ARMADASTATION, MINISTATION E, MINISTATION EX\
COMPAQ (PORTABLE COMPUTER) (PLUS PERSONAL COMPUTER) (PORTABLE 286 COMPUTER)\
COMPAQ 800 NOTEBOOK\
COMPAQ CONCERTO SERIES PC\
COMPAQ CONTURA 400 SERIES\
COMPAQ CONTURA AERO\
COMPAQ CONTURA SERIES\
COMPAQ LTE5000 SERIES\
COMPAQ LTE ELITE SMARTSTATION\
COMPAQ PORTABLE 386 PERSONAL COMPUTER\
COMPAQ PORTABLE 486C\
COMPAQ PORTABLE II PERSONAL COMPUTER\
COMPAQ PROLINEA\
EVO D510 E-PC REMOVE REPLACE PARTS\
EVO N110\
EVO N115\
EVO N150\
EVO N160\
EVO N180\
EVO N200\
EVO N400C\
EVO N600C N610C N620C\
EVO N800C N800V N800W\
EVO N1000\
EVO N1005\
EVO n1010v n1050v\
EVO N1020v\
HP COMPAQ NC4000 BUSINESS NOTEBOOK\
HP COMPAQ NC6000 BUSINESS NOTEBOOK\
HP COMPAQ NC8000 BUSINESS NOTEBOOK\
HP COMPAQ NW8000 BUSINESS NOTEBOOK\
HP COMPAQ NX7000 BUSINESS NOTEBOOK\
PRESARIO 305\
PRESARIO 900 SERIES\
PRESARIO 1100 2100 2500\
PRESARIO 1200 SERIES 1230 1232\
PRESARIO 1200 SERIES 1234 1235 1236 1237 1238 1240 1242 1250 1252\
PRESARIO 1200 SERIES 1245\
PRESARIO 1200 SERIES 1246 1277 1278 1279\
PRESARIO 1200 SERIES 1255 1257 1260 1262 1266 1267\
PRESARIO 1200 SERIES 1255, 1256, 1260, 1262, 1266, 1267, 1272, 1273, 1274, and 1275\
PRESARIO 1200 SERIES XL2, XL201-XL330\
PRESARIO 1200 SERIES XL101-XL127\
PRESARIO 1200 SERIES XL300 XL300A XL300B\
PRESARIO 1270, 1670, and 1675\
PRESARIO 1500 SERIES\
PRESARIO 1600 SERIES 1624 1625 1635 1636\
PRESARIO 1600 SERIES 1650 and 1655\
PRESARIO 1600 SERIES 1683 1685 1687 1688 1690 1694\
PRESARIO 1600T 1600 SERIES XL140-258\
PRESARIO 1660\
PRESARIO 1800 SERIES 1800t-1825\
PRESARIO 1800 SERIES 1805 1810\
PRESARIO 1900 SERIES 1905 1906 1910 1915 1919 1920 1922 1925\
PRESARIO 2800 SERIES\
PRESARIO 3000 SERIES\
PRESARIO SM 1400 SERIES _ INDEX FOR MODELS\
PRESARIO SM 1700XL SERIES _ INDEX FOR MODELS\
PRESARIO SM 1800 SERIES XL180-192\
PRESARIO SM 1800t 1800 SERIES XL280-390\
PRESARIO SM 1900 SERIES XL1, XL160, XL161, XL162, XL163, and XL165\
PRESARIO X1000\
PROSIGNIA 150\
PROSIGNIA 170\
PROSIGNIA 190\
PROSIGNIA NOTEBOOKS SM\
TABLET PC TC1000\

TOSHIBA http://depositfiles.com/ru/files/bet4pnken/
P2000.pdf
P_R100.pdf
3000.pdf
4030.pdf
Libretto_U100.pdf
P_R100.pdf
Portege_M100.pdf
Portege_M200.pdf
Portege_M300.pdf
portege_m400.pdf
Portege_R200.pdf
Portege_S100.pdf
qosmio-g35.pdf
Qosmio_E10.pdf
Qosmio_F10.pdf
Sat_A50-Tecra_A2.pdf
sat_a100-tecra_a7.pdf
Satellite_A10-Tecra_A1.pdf
Satellite_A20.pdf
Satellite_A30.pdf
Satellite_A40.pdf
satellite_a50s-s1064.pdf
Satellite_A60.pdf
Satellite_A70.pdf
Satellite_A80.pdf
Satellite_L10.pdf
Satellite_L25-S119.pdf
Satellite_M20.pdf
Satellite_M30.pdf
Satellite_M30x.pdf
Satellite_M40-Sept_2005.pdf
Satellite_M40-Tecra_A4.pdf
Satellite_M40X.pdf
Satellite_M55.pdf
Satellite_M60.pdf
Satellite_P10.pdf
Satellite_P20.pdf
Satellite_P30.pdf
Satellite_R15.pdf
SPM10.pdf
Tecra_A3_S2.pdf
Tecra_A5.pdf
Tecra_M2.pdf
Tecra_M2V.pdf
Tecra_M3.pdf
Tecra_M4.pdf
tecra_m5.pdf
Tecra_S3.pdf
TM1.pdf
TS1.pdf

Если все это вкурить, то любой ноут можно разобрать :-:ok:-:
Аватар пользователя
kvg
Администратор сайта и форума

Прилепить пост

Сообщение Stelt » Пт ноя 19, 2010 10:06 am

Сказать я могу только одно- если нету опыта, то лучше не лазить вообще.Потом, как показывает практика дороже ремонт выйдет. :-):
kvg , ну это ты уж лишку хватил :-): 3-5 тысяч это с заменой самого вентилятора и трубок охлаждения.А пока у человека может всё обойтись профилактическим ремонтом системы охлаждения.У нас это стоит 1500руб.
Если человек сам ничего там больше не сломает.
-Джек, что ты можешь сделать за деньги?
-За деньги?....я могу сделать всё.(С)
Аватар пользователя
Stelt
Подошел к чернилам
  • Не в сети

Прилепить пост

Сообщение kvg » Пт ноя 19, 2010 10:15 am

Ну, я прайс полянул некой фирмы навскидку :)
Аватар пользователя
kvg
Администратор сайта и форума

Прилепить пост

Сообщение Mimino » Сб ноя 20, 2010 10:19 am

Спасибо, товарищи! Еще один вопрос! Как на форуме выкладывать фото... хотел бы проконсультироваться по поводу злополучного вентилятора...
Аватар пользователя
Mimino
Заправил чернильницу
  • Не в сети

Прилепить пост

Сообщение Aifur » Сб ноя 20, 2010 11:26 am

Mimino писал(а):Спасибо, товарищи! Еще один вопрос! Как на форуме выкладывать фото... хотел бы проконсультироваться по поводу злополучного вентилятора...


Нажми снизу "ответить", напиши что-нибудь (типо вот мой старый вентилятор).
Ещё ниже есть вкладочка "Добавить вложения". Смело жми обзор, находи свою фотку и дави кнопку "Добавить файл".
Людям, не слушающим советов, нельзя помочь. (Б. Франклин)
Не будучи полнейшими идиотами, мы проявляем к этому потрясающую склонность. (Дж.Браннер)
Аватар пользователя
Aifur
Никогда не поздно поумнеть. (Д. Дефо)

Прилепить пост

Сообщение Mimino » Сб ноя 20, 2010 4:21 pm

Всё разобрался с выкладкой фоток.... Спасибо Aifur!
Аватар пользователя
Mimino
Заправил чернильницу
  • Не в сети

Прилепить пост

Сообщение Mimino » Сб ноя 20, 2010 4:25 pm

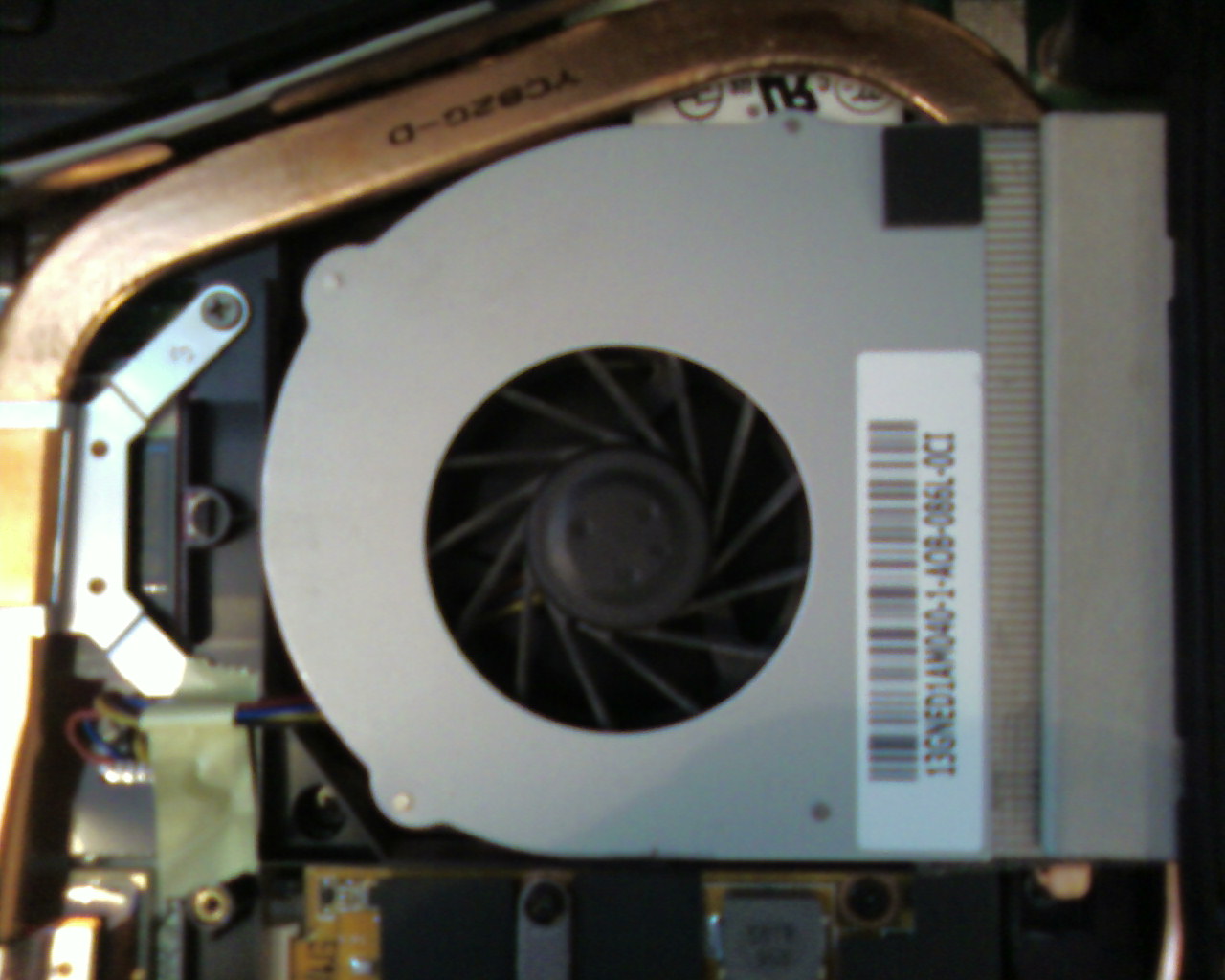

Вот такие пироги...
Вложения
В общем, такая картинка... Если приглядеться на виде сверху, то можно заметить что на вентиляторе есть что-то вроде колпачка.... Вопрос: Демонтируется этот колпачок или нет? Еще раз хочу заострить внимание... мне нужно всего лишь смазать подшипник...
Аватар пользователя
Mimino
Заправил чернильницу
  • Не в сети

Прилепить пост

Сообщение Mimino » Вс ноя 21, 2010 6:27 am

Спасибо, я уж с горяча хотел демонтировать...)) Случайно нет мануальчика, для этой модели ноутбука?
Аватар пользователя
Mimino
Заправил чернильницу
  • Не в сети

Прилепить пост

Сообщение Stelt » Пн ноя 22, 2010 9:27 am

FreeZLO писал(а):Колпачек нет, но с обратной стороны, должен быть доступен подшипник.


К нему тоже доступа нет.
-Джек, что ты можешь сделать за деньги?
-За деньги?....я могу сделать всё.(С)
Аватар пользователя
Stelt
Подошел к чернилам
  • Не в сети

Прилепить пост

Сообщение kvg » Пн ноя 22, 2010 10:22 am

А что делать в этом случае? Только менять кулер?
Аватар пользователя
kvg
Администратор сайта и форума

Прилепить пост

Сообщение Stelt » Вт ноя 23, 2010 11:06 pm

kvg писал(а):А что делать в этом случае? Только менять кулер?

Да.
Но это только в том случае, если вентилятору карачун настал(заклинило, подклинивает, пришёл обзац обмоткам).Мне правда попадались модели, в которых после снятия кожуха вентилятора он просто вытаскивался. :-): Тоесть шток ротора не крепился с обратной стороны шайбой.
-Джек, что ты можешь сделать за деньги?
-За деньги?....я могу сделать всё.(С)
Аватар пользователя
Stelt
Подошел к чернилам
  • Не в сети

Прилепить пост

Сообщение Daymohk » Ср ноя 24, 2010 3:39 pm

Сними металическую защиту, попробуй просто потянуть за лопасти, возможно он просто держится на магнитном поле, если нет, значит там стоит распирающее колечко, аккуратно поддень плоской отверткой, но без сильных усилий иначе готовь денежку)) также есть вариант, в верхней части куллера просверли небольшое отверстие 0,5 мм (только не в центр, немного со смещением чтоб не попасть в шпиндель), и капни туда масло, лучше автомобильное (синтетику). масло с такой вязкостью пролезет куда хочешь. Желаю удачи.
ноутбучный ГУРУ.....ремонт любой сложности
Аватар пользователя
Daymohk
Понюхал тонер

Прилепить пост

Сообщение Mimino » Ср ноя 24, 2010 6:28 pm

Благодарю, Товарищи! И всего то надо было потянуть за лопасти и вот "ву а ля" ротор отделен от статора!!! Особое спасибо, Daymoch!!!
Аватар пользователя
Mimino
Заправил чернильницу
  • Не в сети

Прилепить пост

Сообщение kvg » Ср ноя 24, 2010 7:05 pm

Получается Daymohk реально ноутбучный мозг! :)
И, кстати, специально, для таких случаев сделана кнопка "спасибо" ,не зря же цельных два вечера на нее убили:)
Аватар пользователя
kvg
Администратор сайта и форума
