Сообщение kvg » Вс июн 20, 2010 8:41 pm

Ремонтирую блок питания с симптомами периодических щелчков внутри, как будто высокое пробивает, в этот момент комп перезагружается и дальше работает до появления щелчков. Проверил все электролиты, диоды, диодные сборки, дежурку, транзисторы, все цело, а иногда цыкает. Вот обратил внимание на выходной дроссель - он сильно греется и потемнел с одной стороны, может его пробивает? В смысле что витки между собой замкнулись.
И еще мне не понравилось его сопротивление обмоток, а именно что слева на фоте четыре вывода и они все между собой прозваниваются. Фото прилагаю.
P.S. Сопротивление на короткую тестера 0.7 Ом.
P.S. А может так и должно быть и я туплю... :D
Вложения

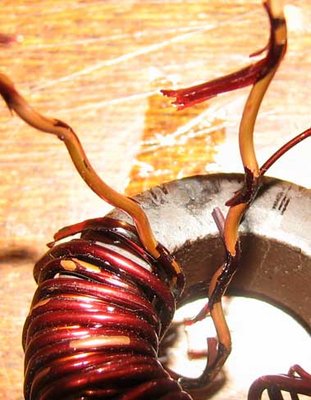

Справа видно потемнение

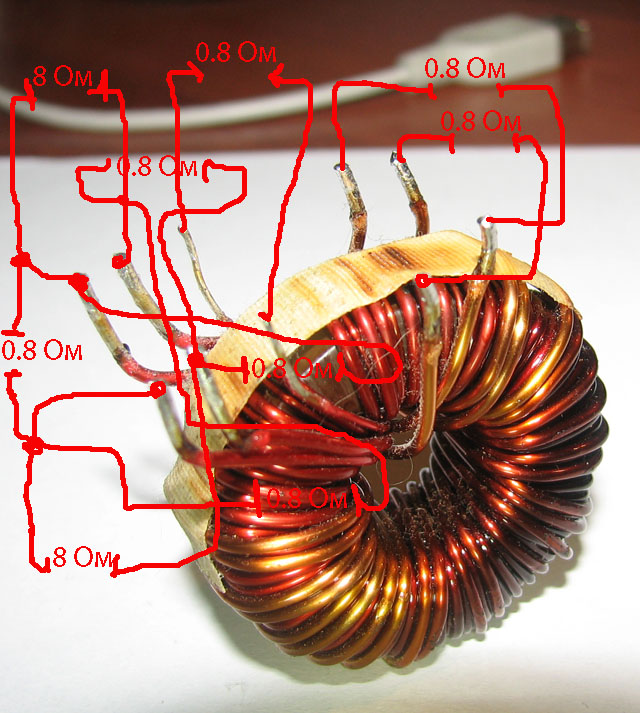

Слева четыре провода они все между собой прозваниваются.
Аватар пользователя
kvg
Администратор сайта и форума

Прилепить пост

Сообщение kvg » Ср июн 23, 2010 4:11 pm

Да, дроссель оказался неисправен. Видно что слез с проводов лак и обмотки оказались замкнуты... Так что товарищи, не превышайте нагрузку на компъютерный блок питания :) Дроссель был заменен на другой и БП заработал нормально.

За это сообщение автора kvg поблагодарили: 2
CAPMAT, kokubenko
Рейтинг: 5.41%

Аватар пользователя
kvg
Администратор сайта и форума

Прилепить пост

Сообщение Stelt » Пн авг 23, 2010 11:14 pm

я так полагаю, что дроссель был взят у меня? :D
-Джек, что ты можешь сделать за деньги?
-За деньги?....я могу сделать всё.(С)
Аватар пользователя
Stelt
Подошел к чернилам
  • Не в сети

Прилепить пост

Сообщение kvg » Вт авг 24, 2010 9:33 pm

Stelt писал(а):я так полагаю, что дроссель был взят у меня? :D

Есть такой грех :oops:
Аватар пользователя
kvg
Администратор сайта и форума

Прилепить пост

Сообщение serviceallex » Ср фев 29, 2012 6:25 pm

Если дроссель групповой стабилизации установлен аналогичный - проблем не будет, если "что под руку попало" может вылезти проблема с кросс-нагрузочной характеристикой т.е. при номинальной-максимальной нагрузке на один из каналов БП, напряжение на других каналах будет "уползать" за положенные рамки, что черевато... Самое обидное, что данный "косяк" можно увидеть только посредством "умного" нагрузочника
Жизнь странная штука и полна чудес. Чем дальше, тем страньше и чудесатей
Аватар пользователя
serviceallex
Собрал картридж правильно

Прилепить пост

Сообщение kvg » Ср фев 29, 2012 7:30 pm

А такой пойдет тестер?
Аватар пользователя
kvg
Администратор сайта и форума

Прилепить пост

Сообщение serviceallex » Ср фев 29, 2012 8:39 pm

К сожалению - нет, необходимо как минимум, нечто подобное:
Вложения
PSU-Test%20v.1.5.rar
(976.52 КБ) Скачиваний: 363
Жизнь странная штука и полна чудес. Чем дальше, тем страньше и чудесатей
Аватар пользователя
serviceallex
Собрал картридж правильно

Прилепить пост

Сообщение kvg » Ср фев 29, 2012 11:39 pm

Однако...
Аватар пользователя
kvg
Администратор сайта и форума

Прилепить пост

Сообщение orgtex » Пт апр 19, 2013 3:08 pm

Все точно, дроссель начинает греться когда перегружен:
Так что товарищи, не превышайте нагрузку на компьютерный блок питания

Это происходит из-за завышенного уровня напряжения пульсации, что либо результат перегрузки, либо высохших конденсаторов фильтра. Также, причиной могут быть два маленьких конденсатора (1-2-10 мкФ) в базах ключевых транзисторов блока питания.
Аватар пользователя
orgtex
Осматривается
  • Не в сети

Прилепить пост

Сообщение avalon » Ср окт 08, 2014 8:15 pm

Это ж чем так БП нагрузили что лак на проводе сгорел?, первый раз такое вижу
Аватар пользователя
avalon
Вымогатель тонера

Прилепить пост

Сообщение serviceallex » Чт дек 24, 2015 7:35 pm

При остановке-подклинивании вентилятора охлаждения первым начинает перегреваться дроссель групповой стабилизации и электролиты рядом с ним по перегреву "пучит"
Жизнь странная штука и полна чудес. Чем дальше, тем страньше и чудесатей
Аватар пользователя
serviceallex
Собрал картридж правильно
