Сообщение Aifur » Чт мар 03, 2011 4:30 pm

Приветствую всех гур!
Проблема в следующем. У меня на работе стоит телефон у которого дисплей и подсветка работают от трёх AA батареек. Батарейки телефон сжирает очень быстро - не напастись. Это расстраивает.
Было принято решение заменить три батарейки на блок питания 3,6V 350mA.
Радостно все спаял, включаю и вижу чудесную картину. Абсолютно все значки на дисплее постоянно горят, больше проблем нет.
Было принято второе решение впаять в цепь резистор, подходящий нашел только на 150 Ом. Впаял, стало чуть-чуть бледнее, но все равно не то. Нашел резистор на 150 кОм. Впаял, вообще ничего не видно.
Вопрос: какого номинала резистор посоветуете? И всё ли я правильно делаю? Может там секрет какой есть? :-):
Последний раз редактировалось Aifur Чт мар 03, 2011 8:30 pm, всего редактировалось 1 раз.
Людям, не слушающим советов, нельзя помочь. (Б. Франклин)
Не будучи полнейшими идиотами, мы проявляем к этому потрясающую склонность. (Дж.Браннер)
Аватар пользователя
Aifur
Никогда не поздно поумнеть. (Д. Дефо)

Прилепить пост

Сообщение kvg » Чт мар 03, 2011 5:41 pm

Источник питания, наверно, не стабилизированный, то есть выдает исходное напряжение только лишь при расчетной нагрузке, которую не может развить этот телефон. Вот и весь секрет:)
Для таких целей нужно использовать БП со стабилизацией выходного напряжения.
Аватар пользователя
kvg
Администратор сайта и форума

Прилепить пост

Сообщение kvg » Чт мар 03, 2011 5:44 pm

Видимо топикстартер играет в шарики, ему не до этого телефона :-)
Аватар пользователя
kvg
Администратор сайта и форума

Прилепить пост

Сообщение Aifur » Чт мар 03, 2011 8:35 pm

EL! писал(а):Посмотри под большим углом на дисплей(под наклоном , больше-меньше), должно быть видно, это если напряжение больше, чем надо.


Под углом цифры видны, правда с большим трудом.
Кстати, перед решением паять проверил этот БП без нагрузки - выдал 9V. Я немножко так удивился, но виду не подал :-):

Про шарики - это ты просто завидуешь моему мастерству :-)
Людям, не слушающим советов, нельзя помочь. (Б. Франклин)
Не будучи полнейшими идиотами, мы проявляем к этому потрясающую склонность. (Дж.Браннер)
Аватар пользователя
Aifur
Никогда не поздно поумнеть. (Д. Дефо)

Прилепить пост

Сообщение kvg » Чт мар 03, 2011 10:51 pm

Ну, значится так, предлагаю сделать следующее.

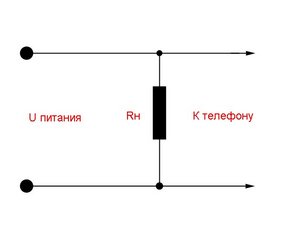

Резистор включить по этой схеме для того, чтобы БП вышел на рабочий режим по напряжению.

Рассчитываем сопротивление резистора Rн=U/I
Rн=3.6/0.35=10.3 Ом
Рассчитываем мощность резистора P=U*I
P=3.6*0.35=1.25 Вт
Итого получаем, что для выхода БП на рабочее напряжение 3.6 Вольт, нужно параллельно подключить резистор сопротивлением 10 Ом и мощностью 2 Ватта. На практике резистор лучше взять немного большего сопротивления, чтобы не перегружать БП (он же китайский?) :)

За это сообщение автора kvg поблагодарил:
Aifur
Рейтинг: 2.7%

Аватар пользователя
kvg
Администратор сайта и форума

Прилепить пост

Сообщение Aifur » Пт мар 04, 2011 11:19 am

Сделал все по схеме указанной kvg. Стало чуть-чуть бледнее.
В итоге впаял параллельно два резистора, один на 15 оМ, второй на 22.
Все работает, прощайте батарейки :ko_pi_lka:
Теперь можно и в шарики :ig_ro_ki:
Людям, не слушающим советов, нельзя помочь. (Б. Франклин)
Не будучи полнейшими идиотами, мы проявляем к этому потрясающую склонность. (Дж.Браннер)
Аватар пользователя
Aifur
Никогда не поздно поумнеть. (Д. Дефо)

Прилепить пост

Сообщение kvg » Пт мар 04, 2011 1:36 pm

Итоговое сопротивление получилось (15*22)/(15+22)=9 Ом. :)
Аватар пользователя
kvg
Администратор сайта и форума

Прилепить пост

Сообщение Aifur » Пт мар 04, 2011 1:51 pm

Вот такая занимательная арифметика.
Впаял просто резистор на 15 оМ - плохо.
Впаял параллельно два резистора на 15 оМ = 7,5 оМ - тоже плохо.
Резистора на 10 оМ нет, а магазин далеко.
Это мои первые положительные потуги в занимательном мире электроники :-)
Людям, не слушающим советов, нельзя помочь. (Б. Франклин)
Не будучи полнейшими идиотами, мы проявляем к этому потрясающую склонность. (Дж.Браннер)
Аватар пользователя
Aifur
Никогда не поздно поумнеть. (Д. Дефо)

Прилепить пост

Сообщение kvg » Пт мар 04, 2011 3:15 pm

Это не арифметика - это закон Ома :-)
Аватар пользователя
kvg
Администратор сайта и форума
