Прищепка для подключения к микросхемам

Проблемы с ПК и периферийным оборудованием

Модератор: Stelt

Правила форума
Просьба ознакомиться с Правилами форума.
Также большая просьба, картинки выкладывать или в Галерею, или прикрепляйте их к своим сообщениям.
Ссылки в темах на сторонние фотохостинги (кроме вконтакте) заблокированы.

Прилепить пост

Сообщение kvg » Чт мар 03, 2011 6:30 pm

Тема перекликается с темой клонирования прошивок, как известно для успешного клонирования необходимо перепрограммировать nvram, в которой хранятся счетчики и номер аппарата. Для этого надо или отпаять микросхему, или подпаяться к ней прямо на плате. Оба этих метода несколько трудоемки и сопряжены с возможностью повреждения близлежащих элементов платы форматора. Однако выход есть и он заключается в приобретении, или самостоятельном изготовлении, так называемой "прищепки"
Ниже я сделал небольшую подборку, что удалось найти в интернете по данному вопросу.
Итак, сам сабж:


Где можно купить эту прищепку? Немного поискав нашел сайт http://www.telemaster.ru где и можно купить эту прищепку - http://telemaster.ru/progadapter/

Если вы имеете возможно покупать на http://www.ebay.com, то она там тоже продается: причем от весьма известной фирмы, которая, видимо, тоже озабочена клонированием прошивок :-)


Далее, такую прищепку можно купить здесь уже дешевле :), правда надо выводы подточить (а может автор уже и произвел модернизацию) для того, чтобы не выпаивать микросхему.

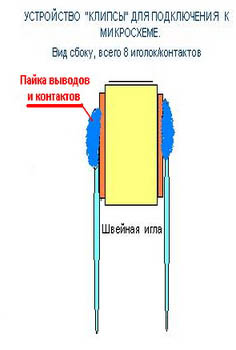

Можно самому собрать подобное приспособление из стирательной резинки и швейных иголок:
только это уже не прищепка, а просто контактор.

Перед подключением обязательно надо зачистить ножки микросхемы, иначе хороший контакт не гарантируется. Так же думаю, что не стоит лезть в форматер с этой прищепкой и адаптером для понипрог на двух резисторах.

Информация из http://monitor.net.ru
Последний раз редактировалось kvg Чт мар 03, 2011 6:40 pm, всего редактировалось 2 раз(а).
Аватар пользователя
kvg
Администратор сайта и форума

Прилепить пост

Сообщение staskarpov » Чт мар 03, 2011 6:37 pm

Да, тема хорошая, но где взять сам программатор, и я думаю он стоит прилично)
Аватар пользователя
staskarpov
Понюхал тонер
  • Не в сети

Прилепить пост

Сообщение kvg » Чт мар 03, 2011 6:42 pm

Я думаю не сложно спаять некий адаптер для понипрог, жаль как всегда есть идеи и нет аппаратов:)
Кто то же делал так(подпаивался к плате) пусть напишет каким прогером пользовались.
Аватар пользователя
kvg
Администратор сайта и форума

Прилепить пост

Сообщение staskarpov » Чт мар 03, 2011 6:45 pm

а у меня есть аппраты, но блин нет запчастей для этих программаторов)))) даже дебаг шнур до сих пор сделать не могу))))
Аватар пользователя
staskarpov
Понюхал тонер
  • Не в сети

Прилепить пост

Сообщение Alexkyahta » Пт мар 04, 2011 9:56 am

Сколько раз говорил - не НАДО подпаиваться к плате!!!!!!

За это сообщение автора Alexkyahta поблагодарил:
Vialeksej
Рейтинг: 2.7%

Аватар пользователя
Alexkyahta
Собрал лазерный принтер

Прилепить пост

Сообщение Daymohk » Чт мар 10, 2011 8:21 am

Alexkyahta писал(а):Сколько раз говорил - не НАДО подпаиваться к плате!!!!!!

А как? расскажи или ссылку дай

А на счет программатора, пользуюсь обычным самодельным на двух резисторах для понипрог. ТОлько проблема в том, что я выпаиваю микруху и вставляю её в чип самсунка 4200.
ноутбучный ГУРУ.....ремонт любой сложности
Аватар пользователя
Daymohk
Понюхал тонер

Прилепить пост

Сообщение Alexkyahta » Чт мар 10, 2011 10:24 am

мы пользовались Master01, но стоимость в 14 т.р. я думаю устроит не каждого. Есть альтернатива - WizardProg-71usb - 1900 рублей.
Аватар пользователя
Alexkyahta
Собрал лазерный принтер

Прилепить пост

Сообщение Daymohk » Чт мар 10, 2011 10:42 am

у меня Triton прорамматор есть (переходников нет), с помощью прищепки то не прблема, я думал ты другой способ знаешь))
ноутбучный ГУРУ.....ремонт любой сложности
Аватар пользователя
Daymohk
Понюхал тонер

Прилепить пост

Сообщение Alexkyahta » Чт мар 10, 2011 11:33 am

Кто-нибудь на деле пробывал прищепку? Именно на 3200.
Аватар пользователя
Alexkyahta
Собрал лазерный принтер

Прилепить пост

Сообщение Тиныч! » Сб мар 12, 2011 7:53 pm

Пробывал.
При напряжении 5 вольт заводится форматер, при понижении вольтажа до предела "форматер не заводится" - начинает читаться с помехами, а шьётся вообще всякий мусор.
В понедельник будем пробывать задирать 8ку.
я не пойму людей ходящих в церковь.
пытающихся достучатся, домолиться к Верху.
ну так кричите в ухо, стучите в печень.
он, за своё паскудство, должен нам ответить.
Аватар пользователя
Тиныч!
Немного больше, чем Он.

Прилепить пост

Сообщение vktx » Вт мар 15, 2011 8:30 am

а я просто взял и подпаял utp-шку к ногам памяти и прям так читал и шил.
не совсем эстетично но по моему проще чем выпаивать память на мой взгляд :nez-nayu:
кривизна рук - это не подтвержденный диагноз...
Аватар пользователя
vktx
Разобрал струйный принтер

Прилепить пост

Сообщение kvg » Вт мар 15, 2011 9:07 am

В связи с чем вопрос тем у кого не получилось, куда подавалось питание, прямо на флешку или на другую точку платы?
Аватар пользователя
kvg
Администратор сайта и форума

Прилепить пост

Сообщение vktx » Вт мар 15, 2011 2:29 pm

ребят, у меня тут мысля такая, вот пишут:
teenbl4 писал(а):При напряжении 5 вольт заводится форматер, при понижении вольтажа до предела "форматер не заводится" - начинает читаться с помехами, а шьётся вообще всякий мусор.


а вы повыдергивайте провода с платы, чтоб он не заводился, ведь отключенная плата представляет собой примерно то же что плата для программирования данного чипа, и тогда я думаю никаких проблем не будет :mi_ga_et:
кривизна рук - это не подтвержденный диагноз...

За это сообщение автора vktx поблагодарил:
Тиныч!
Рейтинг: 2.7%

Аватар пользователя
vktx
Разобрал струйный принтер

Прилепить пост

Сообщение Тиныч! » Чт мар 17, 2011 9:08 am

На 3100 бустрее будет выпаять, прошить, припаять, чем выдернуть все провода :)
я не пойму людей ходящих в церковь.
пытающихся достучатся, домолиться к Верху.
ну так кричите в ухо, стучите в печень.
он, за своё паскудство, должен нам ответить.
Аватар пользователя
Тиныч!
Немного больше, чем Он.

Прилепить пост

Сообщение vktx » Чт мар 17, 2011 11:20 am

teenbl4 писал(а):На 3100 бустрее будет выпаять, прошить, припаять, чем выдернуть все провода :)


может быть, пробовал только 3205
кривизна рук - это не подтвержденный диагноз...
Аватар пользователя
vktx
Разобрал струйный принтер
