**Krepton85** » Пт июл 14, 2017 5:06 pm

Не, корпус та все равно нужен.

**brultary** » Сб июл 15, 2017 12:26 pm

Все таки подумали бы об избавлении от LCD и лишних кнопок. Дописали код: считал модель с чипа, в корне карточки по имени нашел нужный дамп прошил...вот это автономность.

**Krepton85** » Вс июл 16, 2017 12:18 am

brultary, как реализовывать все это? Прошивка (скетч) должен как то определять модель прочитанного дампа т.е. у каждого дампа должен быть уникальный идентификатор, где его будем хранить? В самом скетче? Это лишает универсальности по моделям и доставляет неудобство пользователю, если скажем он захочет добавить новую модель. Если хранить идентификаторы дампов на Sd card в одном файле, то нужно как им то образом одновременно читать и дамп и содержимое файла - оперативы не хватит (sd card их отжирает неимоверно). Либо идентификатор хранить в имени файла, но тут опять же неудобство для пользователя, он не поймет какой дамп от какой модели.
Для ваших целей проще отказаться вообще от sd card, кнопок, и дисплея - и этим самым жестко ограничить функционал.
Да такой рессетер был уже от Князя, но много ли людей смогут в его добавить новых моделей?
Так же был похожий программатор почти как у меня на МК PIC, тоже с кнопками и дисплеем, но вместо SD Card здаровенная внешняя EEPROM i2c флэш в которую слеплено 10 дампов от 10 разных моделей.
Ну и какой из этих всех программаторов удобней и функциональней?

А пока тем временем подоспела версия 4.0: https://yadi.sk/d/uZnN1_fa3L6FgE без lcd keypad shield пока, можете сами адаптировать для lcd keypad shield
Изменения: 1. убрал неработающий ресеттер для 921 флэшей
2. добавил функцию создания дампов с нового чипа на SD Card в папку Damps. Потратил массу времени на ее создание, самое сложное было создать функцию определяющую объем флэшки, так же данная функция лишена проблемы как у ponyProg (не верно определяет объем флэшек размером менее 24с16 и которые определяются по нескольким i2c адресам - как следствие дамп зеркалился что бы заполнить все 2048 бит), здесь же если в чип был залит такой зеркальный дамп (как заметил galavarez Crum повторяется 2 раза), то дамп будет слит нормально (crum только 1 раз).
В качестве имени файла используется автонумерация, например: 0.bin, 1.bin, и т.д. Вы можете себе в блокнот пометить с какой модели слит дамп, например: 24.bin - ricoh SP150. Далее при наличии компа и картридера, вы можете переименовать данный дамп и положить в нужную папку, но так же можно прошить дамп и прямо из папки damps/ (даже crum генератор сработает четко).

**__Oleg__** » Вс июл 16, 2017 2:09 am

brultary писал(а):Все таки подумали бы об избавлении от LCD и лишних кнопок. Дописали код: считал модель с чипа, в корне карточки по имени нашел нужный дамп прошил...вот это автономность.

Поэтому в начале темы и писал, что нах не нужна CD-карта с файловой системой. Нужен сформированный на компьютере файл с образами дампов и встроенной небольшой базой (например: название картрига, смещение адреса дампа, сигнатура идентификатора, смещение адреса крум), данный файл можно хранить в какой не будь SPI flash (или I2C 1Mbit), что всяко-разно в разы дешевле CD-карты. Заливку (обновления) в SPIFlash можно организовать через USB.При этом исполняемая программа контроллера как и память программ живет своей независимой жизнью. Недостаток данного метода - нужна компьютерная программа для формирования файла и заливки в Flash. Универсальность, встроенный автопоиск, скорость обработки и простота использования - наверно того стоит?

**brultary** » Вс июл 16, 2017 2:52 am

Krepton85, вы придерживаетесь идеи универсальности в том что каждый может добавить новый дамп.
Во-первых, сомневаюсь, что будет что добавлять, если сравнивать с ресетером от князя (кстати вышел сколько лет 10 назад, не помню) добавились clp-300, рико и все.
Во-вторых, не в обиду сказано будет, но во многом буду опираться на фирму где я работаю, заправщики скажем так, не блещат умом и для них чем проще тем лучше, и вряд ли они что-то будут добавлять сами или менять. Опять же не хочу никого обидеть, но не все будут заморачиваться.
Ну и последнее, ваш программатор я считаю для народа. Так как аналогичный если не ошибаюсь бесплатная версия с каким-то ограничением. От князя не поддерживается, да и я прошивку нашел на него на каком-то другом сайте. В любом случае из живых только ваш.

**Krepton85** » Вс июл 16, 2017 1:43 pm

__Oleg__ , возможно займусь, пока spi флэшки у меня нет, но прикуплю, конечно нужен еще конвертор логических уровней для spi флэшки как и sd card и питание 3,3 вольта.
Что касаемо идентификатора модели можно сделать так: 2 8 -ми битных буфера, в один считывается по 8 бит дампа из использованного чипа, а в др. читается по 8 бит spi флэшка, и далее 2 буфера сравниваются др. с др. если обнаружено совпадение всех 8 бит, то запоминается диапозон адресов spi флэш в котором обнаружено совпадение, каждому диапазону будет соответствовать свой дамп, который будет далее залит в чип, но эта процедура займет думаю много времени. Все же проще прописать статично ИД моделей в прошивке, но вот какие ИД у Ricoh? там что то непонятное, в новом чипе одно, а потом принтар перезаписывает на др. тут нужны мне использованные дампы из чипов ricoh (думаю сейчас я могу их насобирать своим программатором у которого появилась функция чтения на SD card, но на это уйдет массу времени). Да и что делать с цветными crum чипами там идентификатор модели расположен в одном месте, а идентификатор цвета (например crum начинается с: "k-", "c-", "y-", "m-")? Наверное нужно для этих моделей сделать 2-ую идентификацию, например если удалось определить что это, clp-300 то прочитать ИД цвета по такому то адресу в чипе.

В общем, всем, всем, всем кто обладает полной информацией про идентификаторы моделей Ricoh просьба отписаться тут!
Как я понял под одну и туже модель есть куча разных идентификаторов, которые х.з. от чего зависят, может от объема картрыджа, а может еще и от региона для которого предназначены. В общем нужна полная информация по всем моделям Ricoh только тогда можно приступать к изготовлению ресеттера для данных чипов.

**__Oleg__** » Вс июл 16, 2017 3:42 pm

SPI flash - зачем покупать, можно выдрать с дохлой материнки.

По определению цветников типа CLP300 - принадлежность (Samsung - Xerox), ID и цвет содержится в первых 16 байтах.

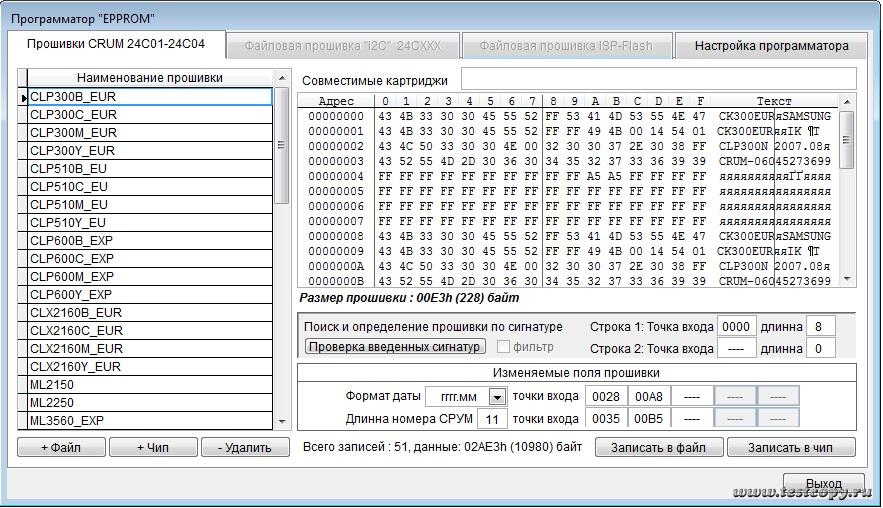

Мой вариант программы, о которой я писал выше, правда до конца не доделана, тупо не хватило времени.

И собственно небольшая кашка ID Ricoh, путаница возникает в связи с тем, что некоторые аппараты считывают идентификатор картриджа и на его место вписывают свой идентификатор аппарата (инфа не моя и мной не проверена), плюс у Ricoh прошла замена старых идентификаторов на новые.

Скрытый текст +

**Krepton85** » Вс июл 16, 2017 7:17 pm

__Oleg__, о спасибо, уже хоть что то. Но с этой кашкой Ricoh данный ресеттер будет работать через раз и не после каждого аппарата сможет опознать его модель. А у xerox 6100 ИД цвета в др. месте расположен.

**ShamilSH** » Вс июл 16, 2017 10:50 pm

Krepton85

По какому принципу обрабатываются нажатия клавиш? Смотрел примеры работ обработки нажатий кнопок и все примеры не похожи на Ваш код.
Я не программист и вообще от этого далек, подскажите в коде.:

if(analogRead(key_in) < 540 && analogRead(key_in) > 500){//кнопка вправо (analogRead(key_in) > 320 && analogRead(key_in) < 380)

Из чего обернуться значения 500 / 380-? (540 и 320 это допуск на случай разницы в резисторах, я понял)

**Krepton85** » Пн июл 17, 2017 12:30 am

ShamilSH , да совершенно верно, необходимо указывать не точное значение АЦП для кнопок а диапазон, т.к. может быть разброс параметров резисторов, да и сам АЦП шуми и каждый раз может выдавать разные значения с небольшим отклонением. Узнать значения АЦП для каждой кнопки вы можите из моего тэстового примера, что я выше приложил.

**galavarez** » Пн июл 17, 2017 6:51 pm

Внесу свои 5 копеек.
На счет SPI flash идея интересная но:
+ не дорого (флешка стоит 50р или как писал __Oleg__ выдрать с мамки)
- надо заливать дампы чипов (образ) через программатор или писать скетч для заливки этого образа
- микруху надо по любому припаивать к ардуино (ножки маленькие и не удобные в отличии от sd ридера, причем ридер подсоединяется проводами просто)
- надо помнить адреса смещения где какой дамп чипа, что уж неудобно при программирование скетча
SD карту проще использовать да и не так уж и дорого (300-400р), зато не надо выпендриваться с адресами и дому подобному.

По поводу определения чипов, допустим можно сделать 3 кнопки (для чипов самсунг, зирокс и рико)
У самсунгов и зирокс в нутри есть маркеры по которым можно определить что за картридж, но вот у рико их нет, точнее они есть но не всегда.
Проще говоря надо найти маркер определения чипа в рико, ну а дальше можно и думать об автономности.

з.ы. Сборка ресеттера для народа: LCD Keypad Shield + arduino uno + 4 крокодила для чипов + кардридер + карта
Проще вроде некуда, все собирается на коленках за 15 мин в месте с пайкой и заливкой скетча и дампов на карту

**ShamilSH** » Вт июл 18, 2017 10:31 am

Krepton85

Не получается прикрутить LCD Keypad Shield

Снял показания при помощи Вашего скетча, ввожу их в код, но максимум чего добился это срабатывания клавиш Ок и назад (значения подставлял в 4 версии).
Работал в режиме бутерброда LCD Keypad Shield + arduino uno и переназначал выходы А0 и А3
Значения клавиш в этом видео https://youtu.be/er2waIZjB0U
Скетч выложенный специально для LCD Keypad Shield у меня вообще не обрабатывает нажатия клавиш.

Еще обратил внимание, что обработка нажатий в скетче для LCD Keypad Shield отличается от самопальной резистивной клавиатуры, с чем это связанно? (вопросы наверно дурацкие, но мне просто интересно.)

За возможность считывания прошивок, отдельная большая благодарность.

PS Если получится довести до рабочего состояния LCD Keypad Shield + arduino uno, то у фрилансеров закажу разработку корпуса для 3D принтера.

**Krepton85** » Вт июл 18, 2017 1:38 pm

ShamilSH, да отличия есть в обработке моей клавиатуры и клавиатуры lcd keypad shield, это вызванно разными схемами клавиатур.
Например в моей, если не нажата ни одна кнопка, то на входе клавитатуры (АЦП) будет ноль сигнал (АЦП = 0), а если нажимать то будет др. значения для каждой кнопки.
У lcd keypad shield наоборот, если ни одна из кнопок не нажата то на входе АЦП максимальное напряжение близкае напряжению питания (АЦП максимум 1024), а если нажать кнопку то напряжение проседает, до определенного уровня для каждой кнопки.
А не работает 4 версия с lcd keypad shield потаму как вы не везде исправили уровни.
Тут у меня обработка нажатий происходит в 2 этапа. 1 - этап, определяется сам факт нажатия на любую из кнопок (а он разный для 2- х клавиатур, как я написал выше), 2 - этап, выполняется только если по 1- ому этапу определено, что что то нажали, определяет какая из кнопок нажата (тут вы верно наверное указали диапозоны для всех кнопок).

**ShamilSH** » Вт июл 18, 2017 4:09 pm

Меняю следующие значения, подскажите где ошибаюсь?

if(analogRead(key_in) < 10 && analogRead(key_in) > 0){//кнопка вправо ( значение на видео 0)
Serial.println(F(">"));
//key = 1;
if(menu == 1 && navigation == 0){
navigation = navigation + 1;
lcd_Read_damp();
}

if(analogRead(key_in) < 240 && analogRead(key_in) > 270){//кнопка Ок (значение на видео 257)
Serial.println(F("Ok"));
//key = 1;

if(menu == 3)menu = 4;
if(menu == 2)menu = menu + 1;

if(menu == 1 && navigation == 0){
menu = menu + 1;
}

if(analogRead(key_in) > 400 && analogRead(key_in) < 420){//кнопка влево (значение на видео 410)
Serial.println(F("<"));
//key = 1;

if(menu == 1 && navigation == 1){
LCD_24cXX();
navigation = navigation - 1;
}

if(analogRead(key_in) < 90 && analogRead(key_in) > 110){//кнопка назад (значение на видео 99)
Serial.println(F("back"));
//key = 1;

if(menu > 0 && menu < 5){
navigation = 0;
menu = menu - 1;

LCD_24cXX();
}

**Krepton85** » Вт июл 18, 2017 5:01 pm

ShamilSH, там еще выше и ниже этого кода нужно исправить:
Выше:
if(analogRead(key_in) > 100 && key == 0){
key = 1;
delay(20);

if(analogRead(key_in) > 100){
//key = 1;
timer_out_power_off = millis();//сбрасывает таймер автовыключения питания при нажатии любой кнопки
update_batt = millis();//сбрасывает таймер для обновления процентов батареии
}

исправить на
if(analogRead(key_in) < 1000 && key == 0){//определение нажатия абсолютно любой кнопки
key = 1;
delay(20);

if(analogRead(key_in) < 1000){//определение нажатия абсолютно любой кнопки
//key = 1;
timer_out_power_off = millis();//сбрасывает таймер автовыключения питания при нажатии любой кнопки
update_batt = millis();//сбрасывает таймер для обновления процентов батареии
}

Внизу кода
if(analogRead(key_in) < 100){
key = 0;
if(key == 0)timer_long_press_key = millis();
}
if(millis() - timer_long_press_key > LONG_PRESS_KEY ){
key = 0;
}

исправить на

if(analogRead(key_in) > 1000){//определение не нажатых кнопок
key = 0;
if(key == 0)timer_long_press_key = millis();
}
if(millis() - timer_long_press_key > LONG_PRESS_KEY ){
key = 0;
}

Должно сработать
