Kyocera FS-4200DN Замена оси вращения шестерни подъёма лотка

[kvg]

Всем привет
В общем вчера пол дня потратил на ремонт кисы FS-4200 ну и зделал несколько фотографий для истории, заодно опишу как дело было.
Первые две фотографии это та проблема которую мы будем решать, первая это сломанная в двух местах ось,

Скрытый текст +

вторая это вырвванное с "мясом" крепление этой оси на корпусе аппарата

Скрытый текст +

Далее решение:
Быстренько накидал план восстановления, её решил делать из оси движения каретки какого то епсона, не буду расписывать размеры, на фотографии в целом не плохо всё видно. Вверху нарисовал старую ось с размерами, ниже нарисована новая, которую нужно изготовить.

Скрытый текст +

Изготовленная ось, с уже нарезанной резьбой.

Скрытый текст +

Рассверливаем место крепления старой оси, для того, что бы оно стало второй точкой опоры новой.

Скрытый текст +

Крепим новую ось на металлическую пластину закрывающую редуктор

Скрытый текст +

И всё собираем в обратном порядке.
Здесь новая ось уже установлена, вид с внешней стороны

Скрытый текст +

Вид на установленную ось со стороны лотка

Скрытый текст +

Всем удачи, успешных ремонтов и щедрых клиентов.

[Усатый Полосатый]

Известная история.

[kvg]

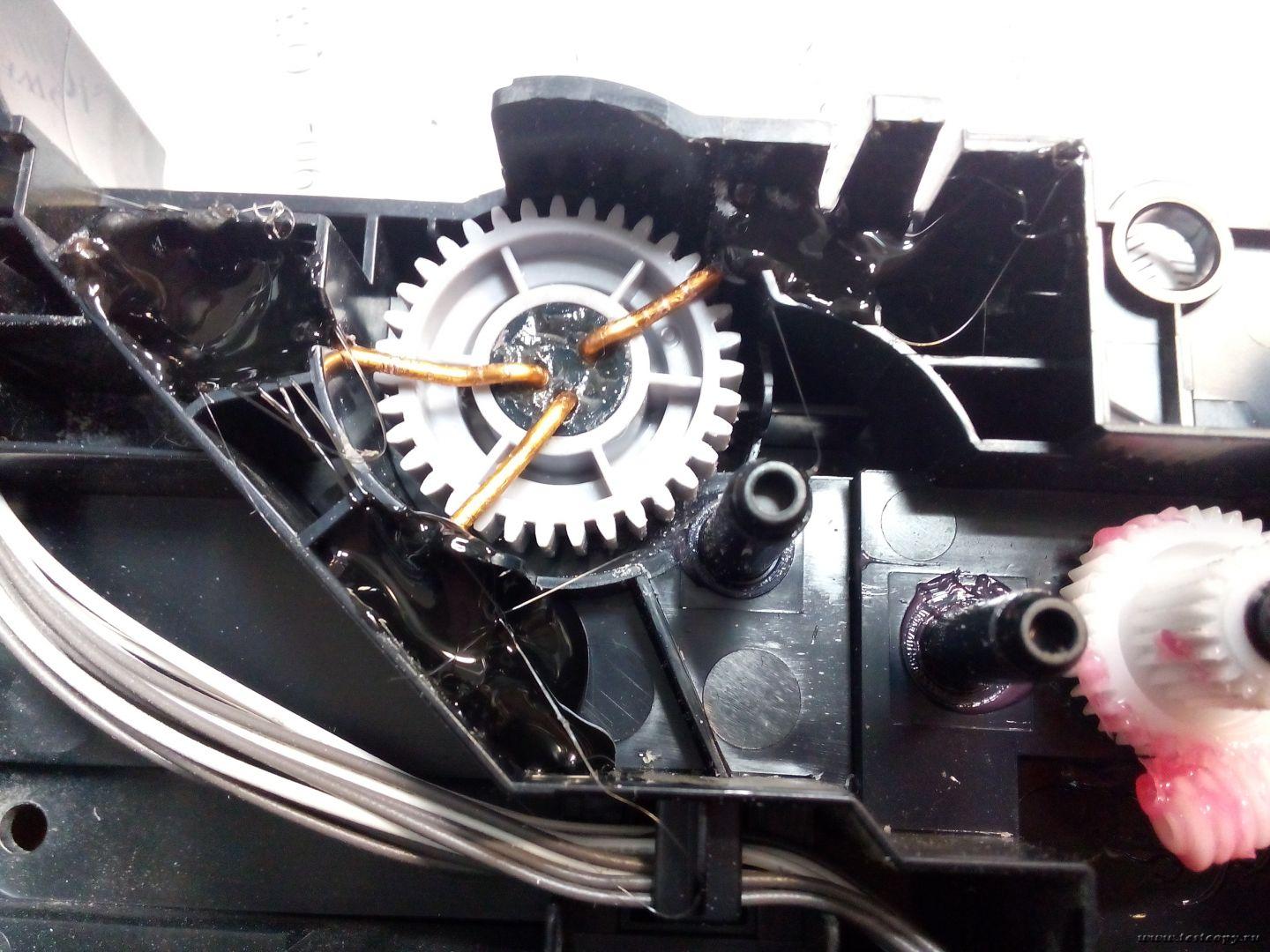

Нормально так )здоровая метал. ось, зато навсегда)) Я делал проще: клеил кусок сломанной оси на секундный клей с содой и армировал всё это дело медной и стальной проволокой (жила медного провода и скрепки). Ещё перестраховался и залил крепления в корпус медной проволоки термоклеем, со стороны лотка проволоку вплавил в корпус, но мне показалось будет не надёжно, поэтому ещё и клеем залил. Потом шлифанул застывшую массу напильником чтобы не задевало. Да, на вид лютый колхоз, но получилось надёжно. Уже где-то год прошёл, клиент из постоянных, пока с этим не возвращался)

[dviz]

У меня с такой болезнью уже штук шесть - пользователи с силой загоняют лоток с пачкой бумаги, шестерни друг об руга херачат - ось и ломается.. Пару заколхозил эпоксидкой со стальным стержнем, пару поменял с доноров бесхозных, ещё пара ждут ) Ось эта как-то тупо на такой тонкой стенке сделана.. Надо будет тож попобовать металлическую ось заколхозить..

[Владимир Самуйлов]

Поднимаем такие аппараты давно и довольно успешно. Приклеиваем ось и вгоняем туда раскаленный шуруп. Потом разводим космофен с тонером, и этим пластиком тонерно-космофеновым заливаем всю нашу работу. Получается даже надежнее, чем вендор реализовал. Снятие узла занимает примерно 30 минут, сборка чуть подольше, клеится всю эту фигню оставляем на ночь.
