МФУ HP M1120 MFP - Замятие в печке

[Evgeny Yakovlev]

При транспортировке МФУ HP M1120 MFP получил небольшие повреждения (встряска, упал на землю).

При попытке печати лист застревает в области печки и выдаётся ошибка - "Замятие на пути печати принтера". Режим очистки не проходит до конца, лист также застревает в печке.  В ходе осмотра печки дефектов не выявлено: термоэлемент, термоплёнка в норме, смазка на месте. Редуктор, шестерёнки в порядке. Катридж исправен. Сканер работает.

Затрудняюсь с диагностикой, не подскажите в чём может быть проблема?

[Goldwater]

В датчиках (регистрации или выхода).

[Evgeny Yakovlev]

Начал копать в сторону датчиков.

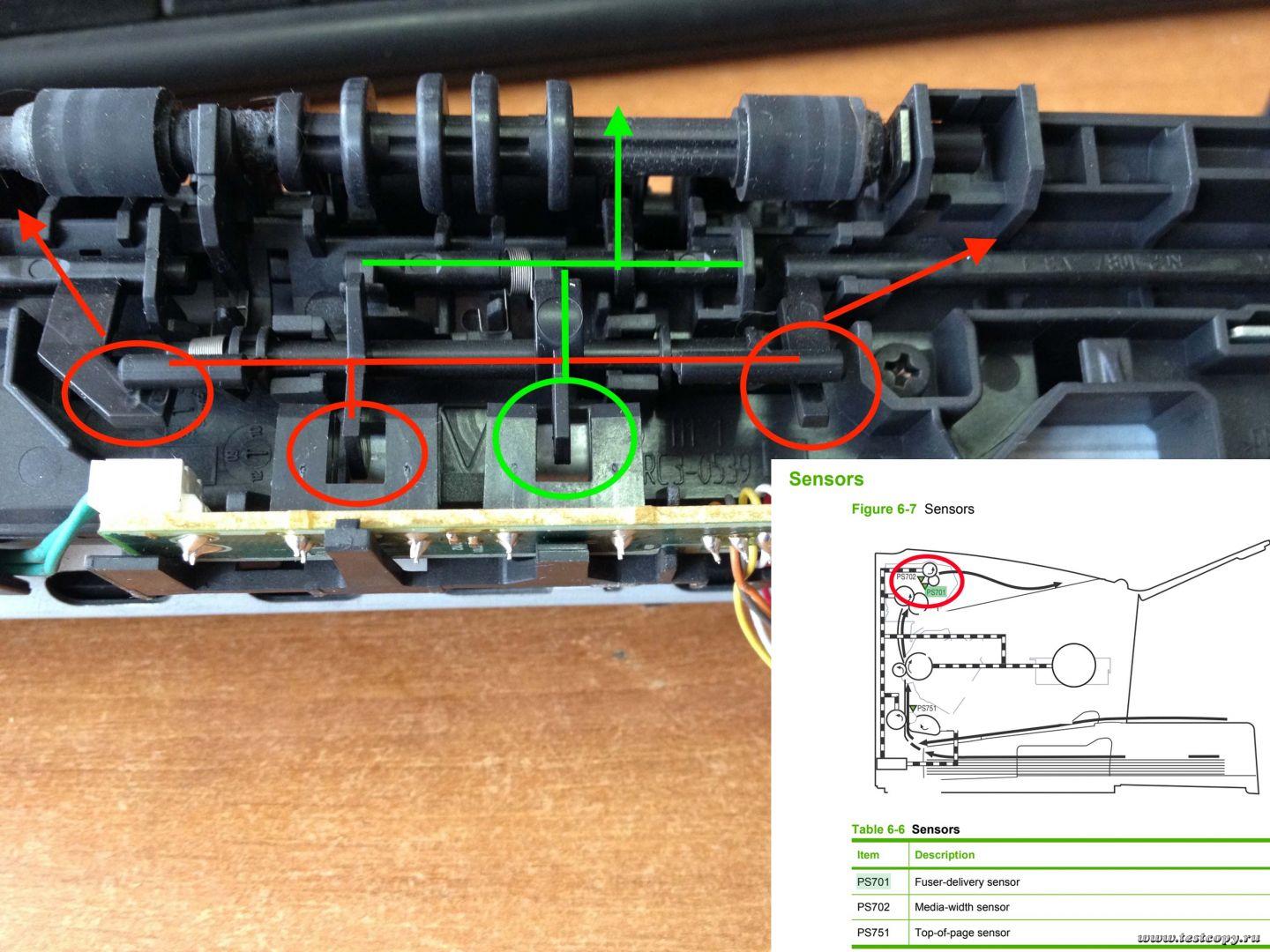

Согласно инструкции к принтеру их 3. На печке 2 - fuser-delivery sensor (датчик выхода листа из печки, на рисунке зелёным цветом - небольшая деталь с флажком по центру), media-width sensor (датчик ширины листа на выходе из печки, красным цветом).
Собственно, не могу понять принцип работы media-width sensor. Фактически он состоит из 3 деталей (2 по краям с флажками, 1 по центру). Та часть которая по центру может давить/опускать крайние (что-то вроде рычагов), но на неё ничего не давит. Крайние в любом случае опустятся, когда лист будет на выходе. Вопрос в том, зачем тогда центральная часть? Центральная часть замыкает датчик, но флажков у неё нет и на неё ничего не давит. Следов поломки нет... Маркировки крайних V3-1 RC2 1807, V2-1 RC2 1806

[dviz]

Та часть которая по центру может давить/опускать крайние (что-то вроде рычагов), но на неё ничего не давит. Крайние в любом случае опустятся, когда лист будет на выходе. Вопрос в том, зачем тогда центральная часть?

Насколько я помню, центральная часть сработает, только когда обе крайние сработают одновременно.

[MatrixAgent]

Глупый вопрос - а верхняя крышка у него плотно закрывается?

[Goldwater]

На ее закрытие - свой датчик.

[Evgeny Yakovlev]

Глупый вопрос - а верхняя крышка у него плотно закрывается?

Крышка закрывается плотно.
Проблема как раз в том, что крайние детали с флажками опускаются под действием листа бумаги, а центральная часть флажков не имеет, но может давить на крайние. Если крайние опускаются (даже одновременно), то центр все равно неподвижен.
Есть желание скрепить центр с одной из крайних ниткой и посмотреть, что будет... Понимаю, что риск сломать деталь велик, но аналоги негде взять. В интернете полно видео про ремонт датчиков на печках canon: там другой принцип - 2 платы вместо одной, детали с флажками другие.

[a65rivn]

Если крайние опускаются (даже одновременно), то центр все равно неподвижен.

Должен центр тоже опуститься, если не опускается, то значит пружинка на центральной части слетела с рабочего положения или заклинило центральную часть.
