**Rexvil** » Пн авг 17, 2020 4:43 pm

Доброго всем! Хочу поделиться своим способом борьбы с несвоевременно срабатывающим роликом захвата.
Суть проблемы: после захвата первого листа ролик захвата продолжает крутиться и подбирает второй лист, с последующим остановом с замятием. Причём "залипание" соленоида успешно вылечено.
Такие способы из интернета как

гарантируют работу аппаратов от 50 листов до пары месяцев эксплуатации.
После глубокого изучения данного вопроса, пришел к выводу, что площадь стопорного зубца на шестерне мала для бесперебойной работы ролика захвата. Плюс пыль, тонер и смазка(?!) - вот и проявляется неисправность.
Я решил нарастить этот зубец. Для этого понадобятся

Желание и руки из правильного места являются опцией))
К сожалению, фото самого процесса нет. Надеюсь, по итоговым фото будет понятно что-где-как.
Итак. Шестерню надо тщательно очистить, обезжирить. Я мыл изопропилом. На место нашего будущего нароста нанести насечку чем-нибудь острым (канцелярский нож), так-как пластик очень гладкий. Далее, начиная с края стопорного зубца, где упирается язычок соленоида, наносим одну каплю суперклея и тут же присыпаем содой. Потом следующую каплю. и снова присыпаем. Так повторять до тех пор пока не надоест нарастим примерно 1-1.5 мм. Стараемся не допускать попадания клея в зубья шестерни. Ежели сие произошло, аккуратно очистить, пока свежо.
Всему дать подсохнуть и "после сборки обработать напильником" придать форму надфилем, сохранив ровность стопорной площадки и сохранив кривизну внешнего ободка шестерни, по которому скользит язычок соленоида.

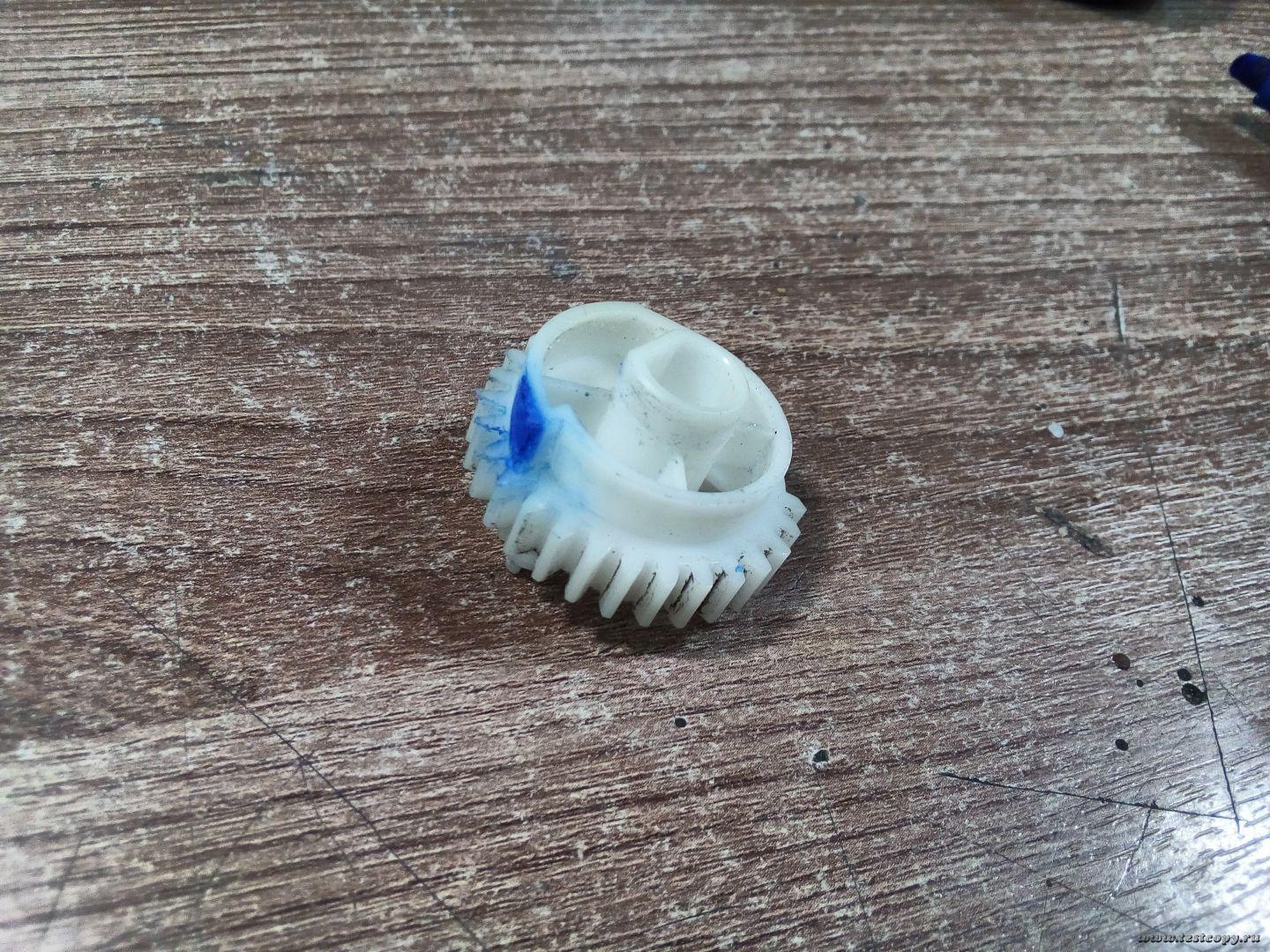

Вот результат. Место доработки подкрасил, чтобы было виднее. Для клиента красить не обязательно)))

В итоге пятно контакта язычка и стопорного зубца увеличилось и работа ролика более стабильна, невзирая на пыль, тонер и смазку.
Таким способом мной "вылечено" около 10 аппаратов в течение года. Самый первый периодически приходит на ТО и замену термопленки (работает в госучреждении) и больше не жалуется на плохой захват и замятие бумаги по причине ролика захвата.
Прошу не судить строго за качество и форму подачи материала. Я впервой.

**Evgeniy S** » Пн авг 17, 2020 4:50 pm

Где ты раньше был, я пилил на прошлой неделе))

**Goldwater** » Пн авг 17, 2020 5:03 pm

Не знаю как у остальных, а у меня "способы из инета"(с) за последние 20 лет ни разу не приводили к возврату аппарата по той же теме.

**GeneSIS** » Пн авг 17, 2020 5:23 pm

погнуть язычек, попилить корпус, без клея всегда помогали. а вот если отколется кусок данной субстанции и пойдет с помощью смазки гулять по редуктору.... не, лучше по старинке, пассатижки надфилек

**dviz** » Пн авг 17, 2020 5:54 pm

Красиво конечно ) Лайк за прямизну рук ) Правда не сильно актуально )

**Rexvil** » Вт авг 18, 2020 8:38 am

GeneSIS писал(а):пойдет с помощью смазки гулять по редуктору....

Спасибо, не смотрел в эту сторону, если честно. :du_ma_et:

Посмотрел. Редуктор узла захвата находится в своеобразной нише. В зоне риска сама шестерня ролика и шестерня её привода. Вероятность попадания обломков в основной редуктор минимальна. Если только клиент установит аппарат в тренажер вестибулярного аппарата, на коих космонавты тренируются)))
