Epson TX300f как снять ПГ ?

Ремонт, обслуживание, фотопечать, СНПЧ.

Модераторы: Женька 116, KOT

Правила форума
Просьба ознакомиться с Правилами форума.
Также большая просьба, картинки выкладывать или в Галерею, или прикрепляйте их к своим сообщениям.
Ссылки в темах на сторонние фотохостинги (кроме вконтакте) заблокированы.

Прилепить пост

Сообщение Sveterkom » Вс мар 09, 2014 8:53 am

Здравствуйте!

В нете не нашел, сам смотрел не разобрался, как снять ПГ ? (ничего не ломая)
Аватар пользователя
Sveterkom
Мучитель принтеров

Прилепить пост

Сообщение kokubenko » Пн мар 10, 2014 8:24 am

аккуратно разбирать аппарат
сначала сканер, потом и доступ к ПГ откроется...
Кто умеет - тот делает, кто не умеет - тот учит. (Б. Шоу)
клининговые услуги - http://www.blesk46.ru
Аватар пользователя
kokubenko
Сферический тонер в вакууме

Прилепить пост

Сообщение Sveterkom » Пн мар 10, 2014 9:00 am

Сканер снять не проблема. После снятия контактной площадки (контакты для картриджей) снятию ПГ мешает пластина с надписью "Epson" под которой идет шлейф, и которая перекрывает немного нижнюю часть ПГ из-за чего ПГ не вытаскивается ровно вверх. ПГ приходится вытаскивать на перекос, сильно сгибая эту пластину.

ПГ я снял, может есть более цивильный способ?
Аватар пользователя
Sveterkom
Мучитель принтеров

Прилепить пост

Сообщение kokubenko » Пн мар 10, 2014 2:30 pm

эта пластина с надписью эпсон тоже снимается
Кто умеет - тот делает, кто не умеет - тот учит. (Б. Шоу)
клининговые услуги - http://www.blesk46.ru
Аватар пользователя
kokubenko
Сферический тонер в вакууме

Прилепить пост

Сообщение Sveterkom » Вт мар 11, 2014 10:55 am

kokubenko писал(а):эта пластина с надписью эпсон тоже снимается


Спасибо, кэп! :-):
Лучше скажите как ее снять. Ее снятию мешает крышка каретки. (только не надо писать, что надо снять крышку, а если это так, то сразу напишите как снимается)
Аватар пользователя
Sveterkom
Мучитель принтеров

Прилепить пост

Сообщение Medved_46 » Вт мар 11, 2014 2:30 pm

не мешает...
эта" пластина с надписью эпсон" - фиксатор - его надо сдвинуть вправо с помощью шлицевой отвертки
затем снимается крышка каретки
Аватар пользователя
Medved_46
Разобрал струйный принтер

Прилепить пост

Сообщение Sveterkom » Вт мар 11, 2014 3:28 pm

Эта "пластина с надписью эпсон" находится прямо над ПГ и не дает ПГ свободно выйти вверх и эта пластина вправо не двигается, там нет места.

Кстати, если отверткой отгибать правый фиксатор крышки для того чтобы вытащить штырек крышки, то этот фиксатор может лопнуть, штырек то длинный и фиксатор придется очень сильно отгибать.
Аватар пользователя
Sveterkom
Мучитель принтеров

Прилепить пост

Сообщение kokubenko » Вт мар 11, 2014 4:05 pm

e_moe e_moe e_moe ....ну, если Вы не можете снять эту пластину, то не стоит Вам заниматься ремонтом этого аппарата, я думаю
---- zag_ar
Кто умеет - тот делает, кто не умеет - тот учит. (Б. Шоу)
клининговые услуги - http://www.blesk46.ru

За это сообщение автора kokubenko поблагодарил:
svzhuk
Рейтинг: 2.7%

Аватар пользователя
kokubenko
Сферический тонер в вакууме

Прилепить пост

Сообщение Sveterkom » Ср мар 12, 2014 7:27 am

e_moe думайте как хотите, это ваше право... (давайте не оффтопить)

Эта "пластина с надписью эпсон" находится прямо над ПГ и не дает ПГ свободно выйти вверх и эта пластина вправо не двигается, там нет места.

как ее снять?

Еще раз глянул на картинку где снимается крышка каретки, на ней эта "пластина с надписью эпсон" присутствует, значит чтобы ее снять надо сначала снять крышку каретки? Но тогда как снять эту крышку, если отгибать правый фиксатор, то он сломается, потому что штырек крышки длинный и придется очень сильно отогнуть фиксатор.
Аватар пользователя
Sveterkom
Мучитель принтеров

Прилепить пост

Сообщение Soket » Ср мар 12, 2014 8:09 am

Sveterkom писал(а):Еще раз глянул на картинку где снимается крышка каретки, на ней эта "пластина с надписью эпсон" присутствует, значит, чтобы ее снять надо сначала снять крышку каретки? Но тогда как снять эту крышку, если отгибать правый фиксатор, то он сломается, потому что штырек крышки длинный и придется очень сильно отогнуть фиксатор.

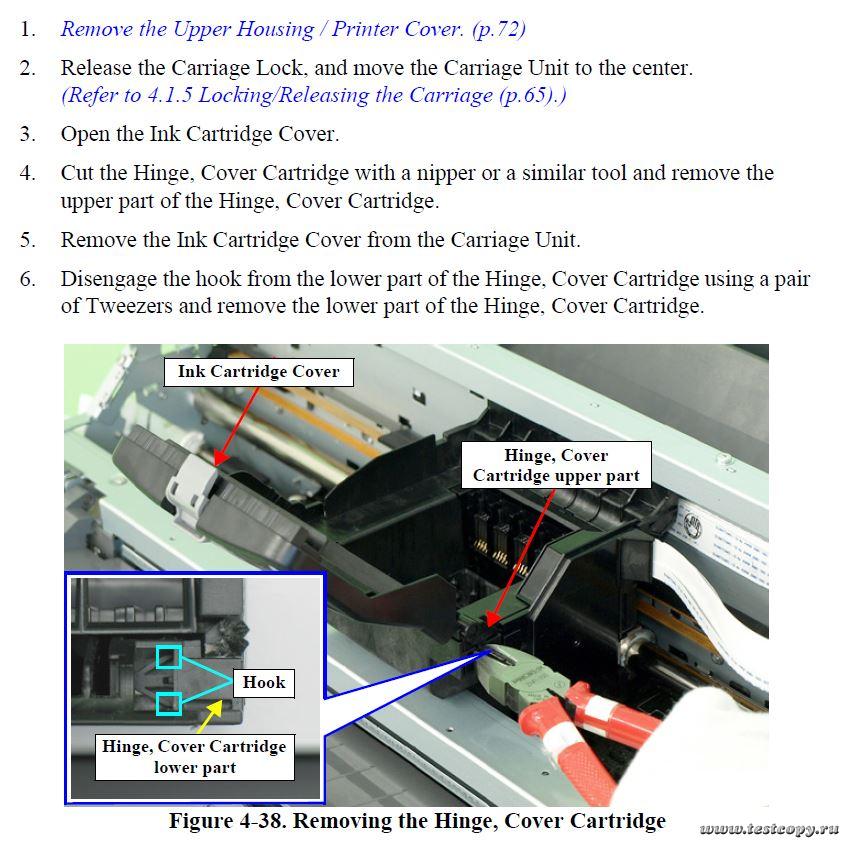

Вообще согласно Service manual на Epsonы подобные фиксаторы выкусываются.
Вот пример для T1100:

407

Я крышки снимаю, именно отжимая фиксатор, несмотря на длину штырька. Результат следующий: либо удается отогнуть и снять (потом ещё проблема вставить назад), либо не выдерживают усы, которыми фиксатор держится в теле каретки и он снимается весь (обратно вклеиваю термо пистолетом).
Рубить сучья работа.

За это сообщение автора Soket поблагодарил:
svzhuk
Рейтинг: 2.7%

Аватар пользователя
Soket
Засыпщик

Прилепить пост

Сообщение Sveterkom » Ср мар 12, 2014 12:51 pm

kokubenko писал(а):эта пластина с надписью эпсон тоже снимается

Вот так вот, исходя из вышестоящего сообщения, "эта пластина с надписью эпсон тоже снимается"... да вот только придется ломать крепления... e_moe
Аватар пользователя
Sveterkom
Мучитель принтеров
