**Aifur** » Ср ноя 10, 2010 12:23 pm

Добрый день.
Принесли чип от Xerox 6130 на перепрошивку.
Поня у меня есть, прошивка есть, руки тоже есть.
Теперь вопрос, кто-нибудь знает как там расположены контакты (ибо на чипе ничего не подписано)?
Стандартно VCC/DATA/CLK/GND или нет?

**kvg** » Ср ноя 10, 2010 12:30 pm

думаю стандартный порядок, определиться надо только с точкой отсчета, тут тестер в помощь:)

**kvg** » Ср ноя 10, 2010 12:35 pm

а порядок оказался не стандартный:)

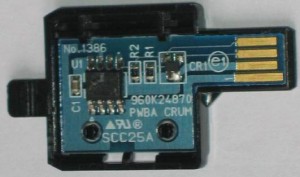

: чип и дейл.jpg (8.38 КБ) Просмотров: 42101

**Aifur** » Ср ноя 10, 2010 12:36 pm

Спасибо, как появятся результаты - отпишусь.

**kvg** » Ср ноя 10, 2010 12:38 pm

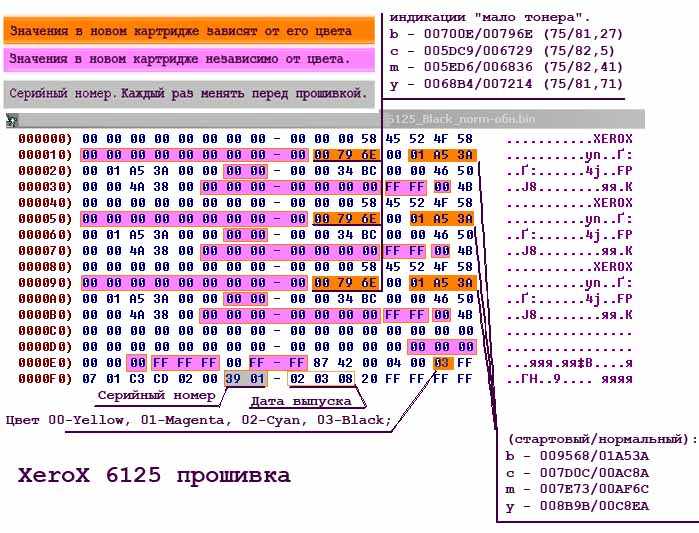

Интересно, будем держать руку на пульсе, вот еще, может поможет, от 6125 правда.

: чип и дейл_1.jpg (120.6 КБ) Просмотров: 42100

**Aifur** » Ср ноя 10, 2010 1:47 pm

Прошил бесплатной прошивкой, скачанной из инета, никакие значения не менял. Отдал клиенту.
Клиент позвонил - сказал, что всё отлично. Ура, товарищи! Да здравствует поня и паяльник!

P.S. Отдельное спасибо товарищу kvg за оперативную помощь.

**kvg** » Чт ноя 11, 2010 9:55 am

Стараемся

Но очень хотелось бы, что бы и другие участники вели себя по активней

Активней надо быть, товарищи! Долой унылую пассивность

**Aifur** » Чт ноя 11, 2010 1:17 pm

Сразу не сообразил, думал у всех эта прошивка есть.
Качайте отсюда http://depositfiles.com/files/3uin8i4tr
Процесс происходил так: припаял к контактам чипа 4 проводка, затем примотал эти проводки к адаптеру самодельного программатора, запустил поню, проверил на чтение, записал пофиксенную прошивку. Отмотал проводки, отпаял контакты, отдал клиенту.

**flipper** » Ср дек 28, 2011 2:51 pm

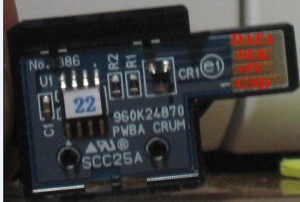

: 11.JPG (6.76 КБ) Просмотров: 41097

Добавлено спустя 1 минуту 32 секунды:

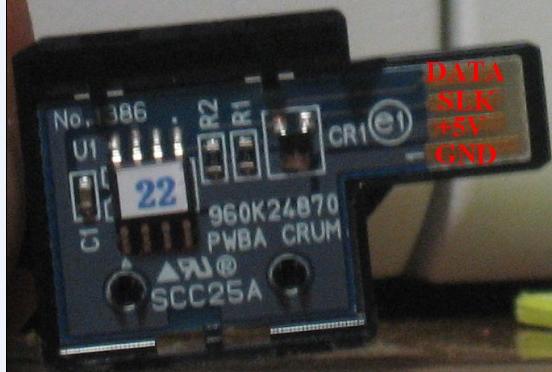

: 12.JPG (4.96 КБ) Просмотров: 41097

Добавлено спустя 4 минуты 35 секунд:
http://zalil.ru/32393921

**kvg** » Ср дек 28, 2011 9:26 pm

Нужные фалы прикрепляем на форум. А то пропадут.
