Заправка картриджа ML-1910/1915/1916/1950/ 2525/2580 и МФУ Samsung SCX-4600/4605/4610/4623/ SF-650/650P

Заправка этого картриджа не представляет из себя ничего сложного, заклепками уже никого удивишь, поэтому приступим-

Вот, собственно картридж:

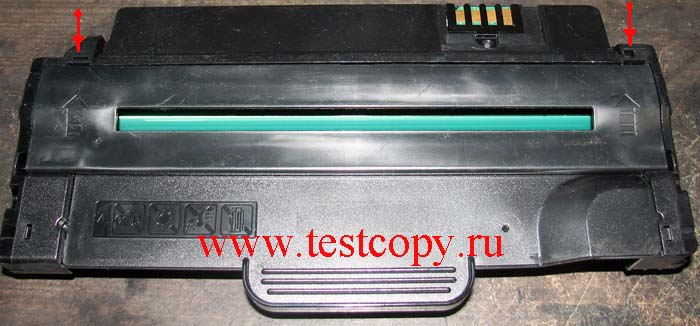

Снимаем верхнюю крышку, для этого просто отщелкиваем две защелки по ее бокам. Местоположение защелок показаны красными стрелками:

samsung mlt 105

Сняли крышку-положили ее в сторону:

крышка

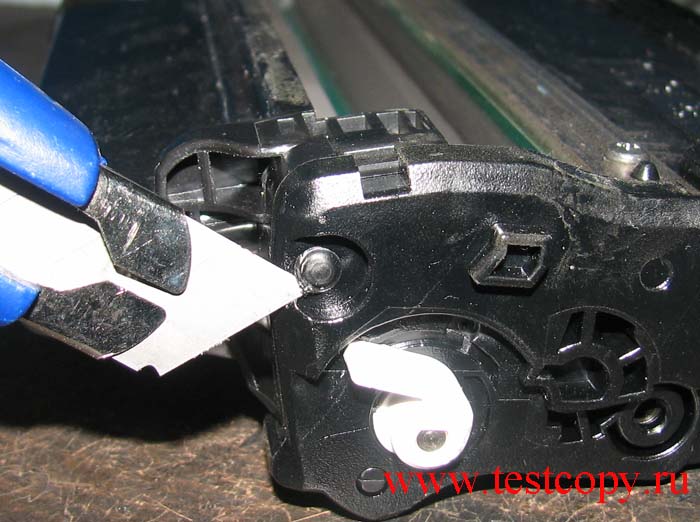

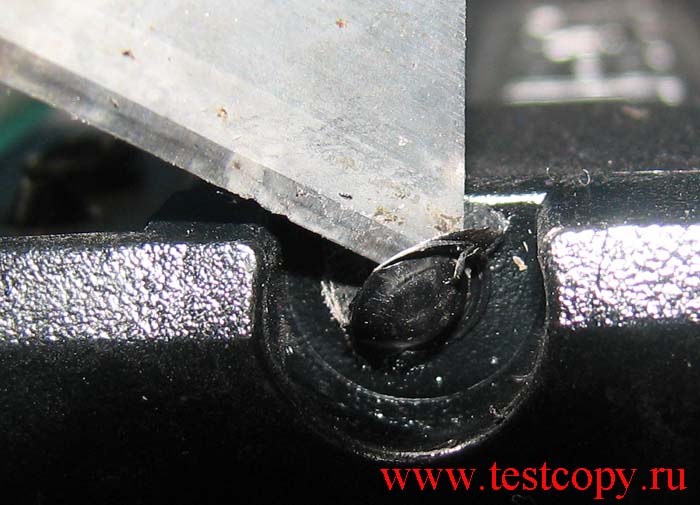

Далее приступаем к снятию заклепок, канцелярским ножом (скальпелем, сапожным ножом, можно высверлить) удаляем шляпки заклепок. Пластмасса  заклепок мягкая и без труда срезается ножом:

снятие заклепок

снятие заклепок

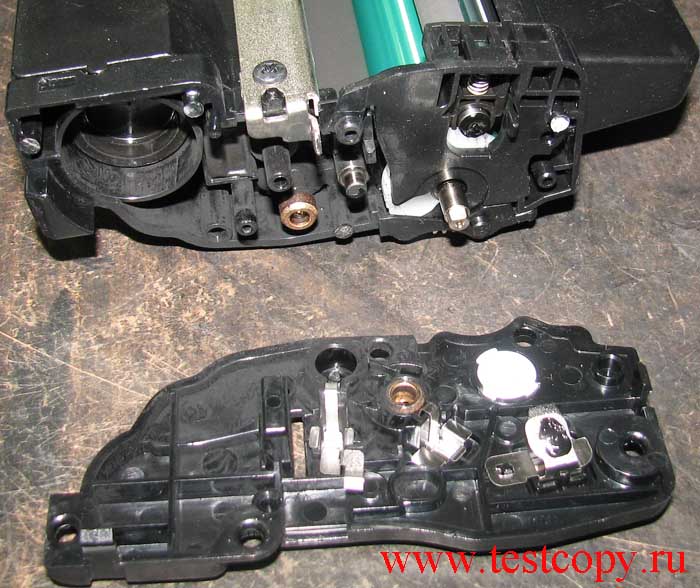

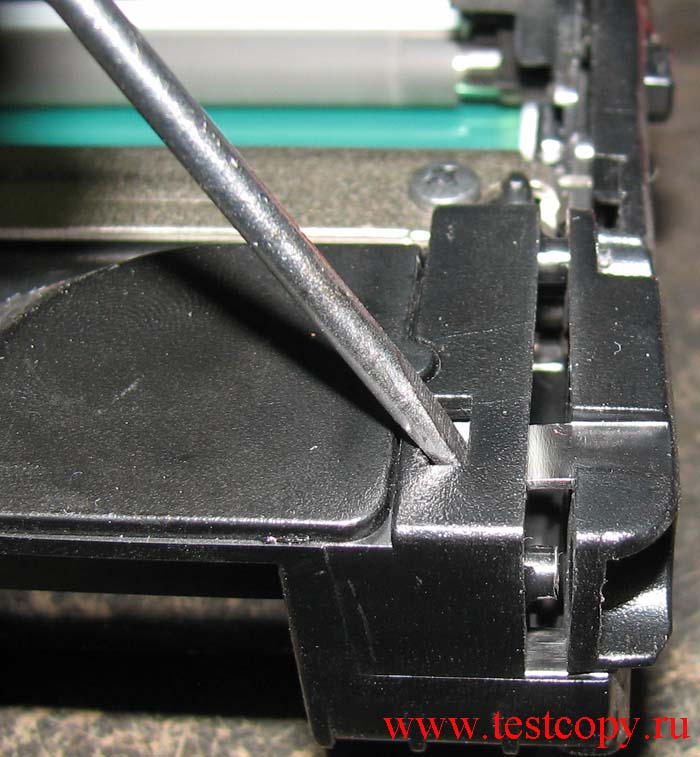

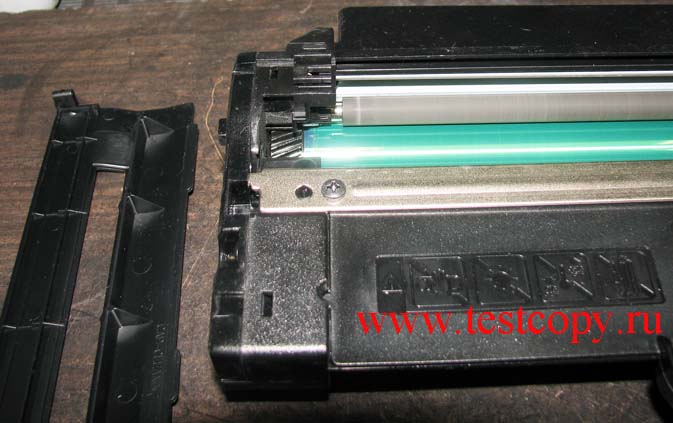

Далее шлицевой отверткой отжимаем по две защелки с каждой стороны о снимаем боковые крышки слева и справа.

боковые крышки

боковые крышки

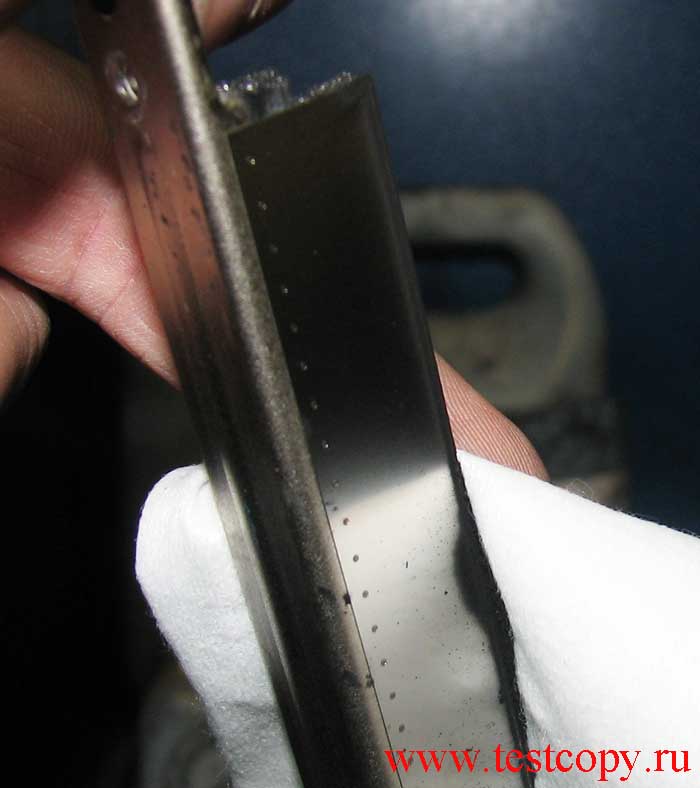

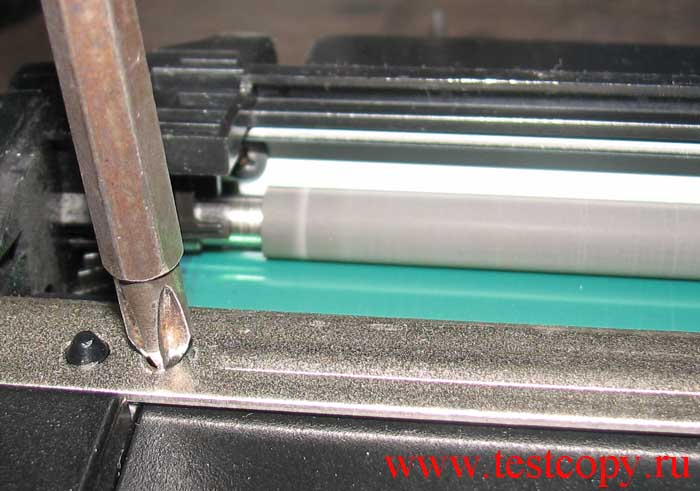

Затем снимаем дозирующее лезвие и очищаем его кромку от нагара тонера.

дозирующее лезвие

дозирующее лезвие

Устанавливаем лезвие обратно и отсоединяем бункер с тонером и бункер с отработанным тонером и фотобарабаном, то есть располовиниваем картридж.  Ось, которая проходит через фотобарабан я вынимать не рекомендую, так как при ее установки обратно (если устанавливать не с той стороны) можно повредить скользящий контакт, который расположен внутри фотобарабана и тогда вместо отпечатка будет белый лист.

Бункер с тонером крепится по бокам двумя защелками (показанные красными стрелками), надо отжать защелки сверху и приподнять аккуратно  бункер с тонером вверх, как показано на рисунке.

располовинивание картриджа

Картридж разделенный на две половинки:

две половинки картриджа

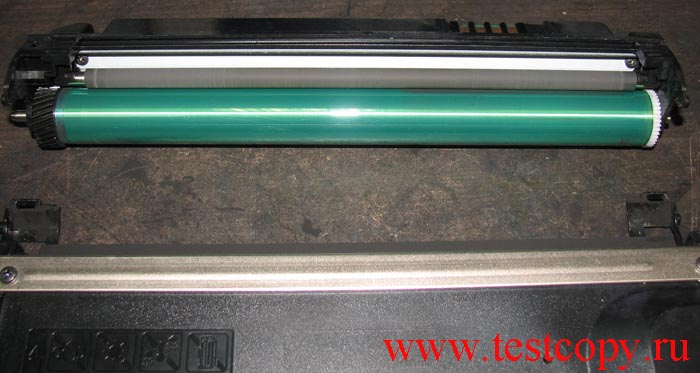

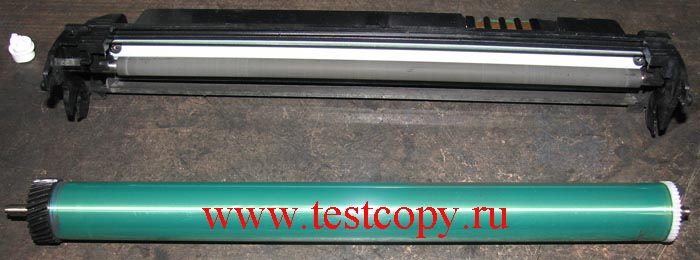

Вынимаем фотобарабан:

отсоединяем фотобарабан

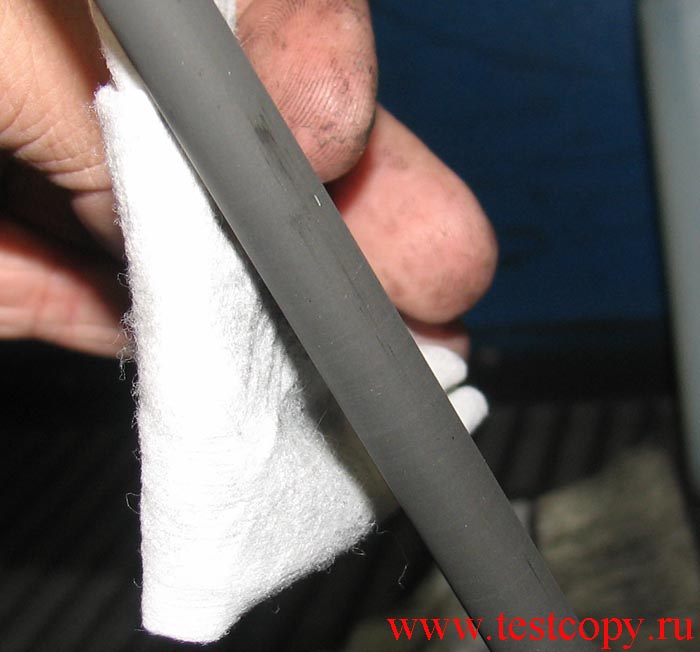

Вынимаем и очищаем вал заряда:

вал заряда

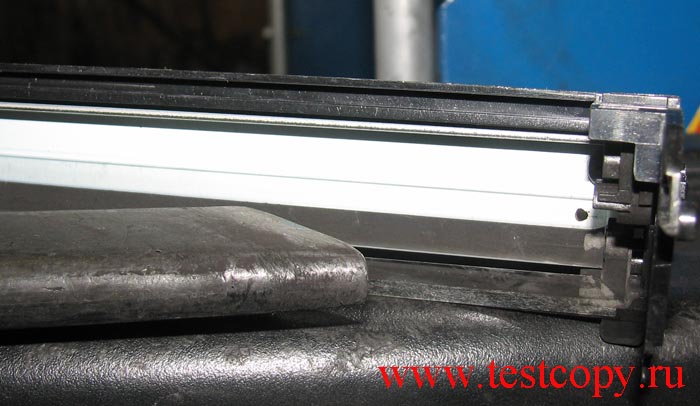

Очищаем бункер отработки:

очистка бункера отработки

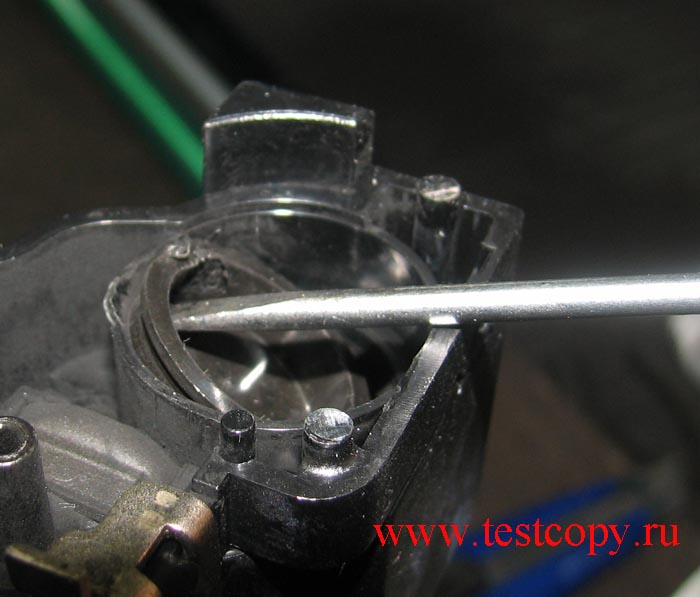

Собираем блок обратно и откладываем в сторону. Далее достаем пробку, она легко поддевается шлицевой отверткой и достается:

пробка

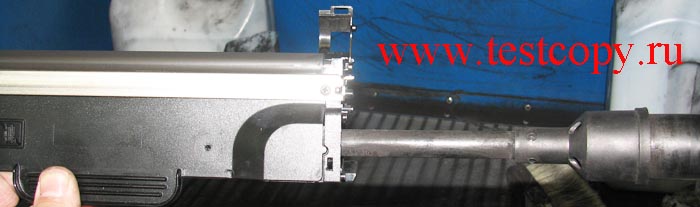

Желательно пропылесосить бункер изнутри, но если этот картридж заправляете только вы и вы уверены в качестве тонера, то этот этап можно пропустить.

очистка бункера

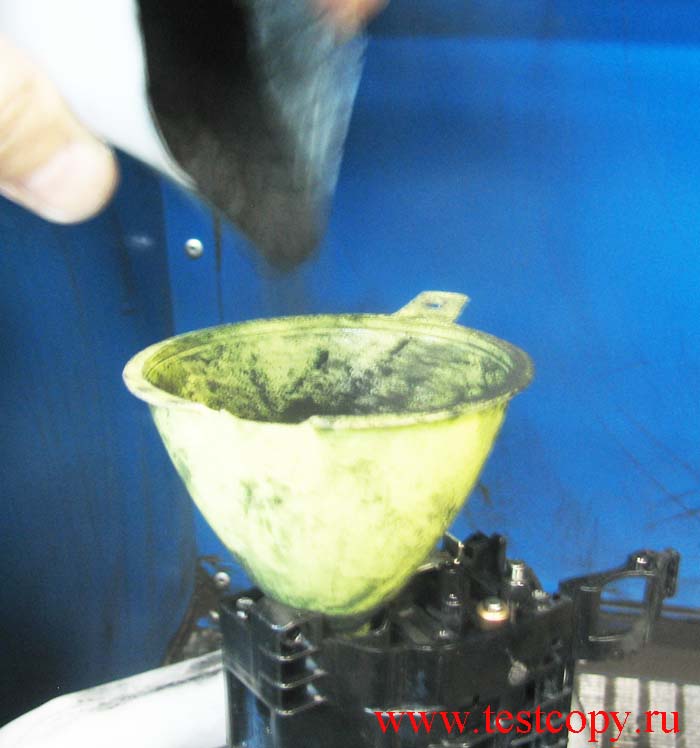

Заполняем бункер тонером. Тонер не должен доходить до горлышка на 1.5-2 сантиметра.

заполнение тонером

Далее собираем картридж.  Боковинки картриджа отлично держатся на защелках, но для перестраховки можно их закрепить мелкими саморезами, предварительно просверлив под них отверстия.

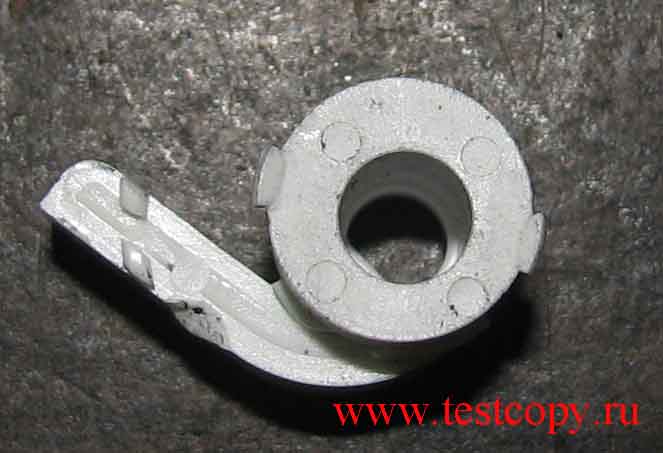

Если вы снимали белые стопоры по бокам, то для их обратной установки необходимо совместить выступы на стопорах с прорезями на боковых крышках.

стопор

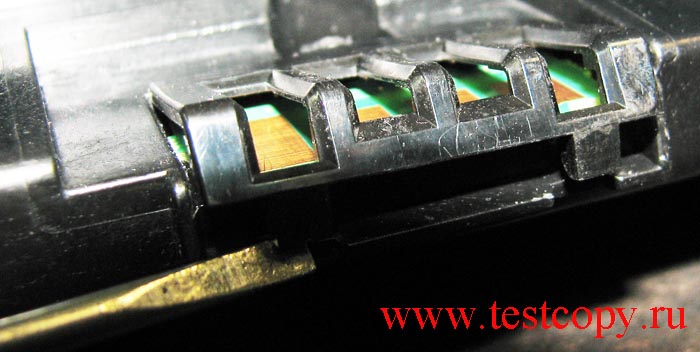

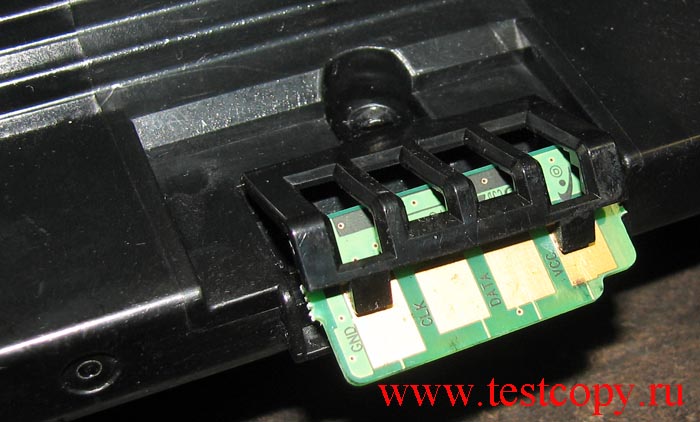

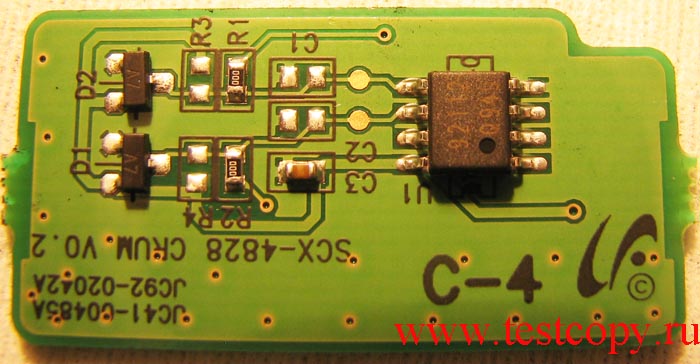

Чип легко достается - отгибаются защелки на держателе чипа:

чип

чип

Чип меняем (стоимость около 400 рублей) или прошиваем принтер и пользуемся этим картриджем дальше:)

чип 1910
