Переходник для прошивки чипа Xerox 6128

Автор: mr.vitalun
Просмотров: 5887
1 1 1 1 1 1 1 1 1 1 Рейтинг 0.00 [0 Голоса (ов)]

Это чип от принтера Xerox 6128 который нужно и можно прошить:

xerox6128



Все упирается в его размер, крокодилы на прямую к нему не подключить, выпаивать 24 не вариант. Вот для этого мы и будем пилить переходник. Для изготовления переходника нам понадобится чип от картриджа (любой), разъем от материнки, кусок провода, паяльник, тестер и пару рук. Вот сам чип, мы его будем использовать как площадку, к которому с одной стороны припаяем переходник для прошивки 6128, а с другой стороны к нему будем подключать крокодилы.

чип

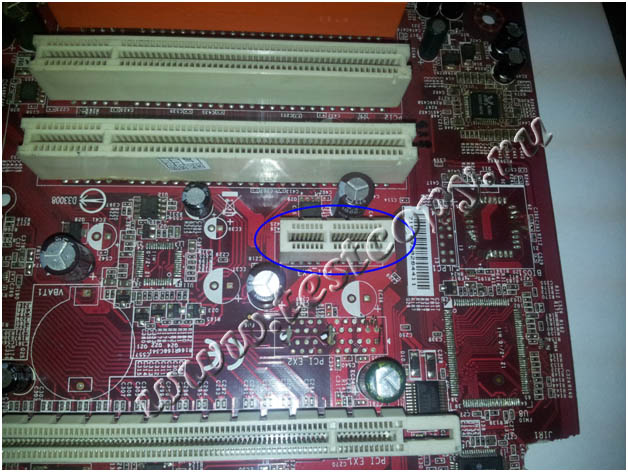

А это тот самый разъем от материнки, его нужно выпаять.

разъем на материнской плате



После того как мы отделили разъем от мамки. Берете чип от XEROX 6128 и вставляете его в этот самый разъем, тестером позваниваете нужные (рабочие) ножки. К каждой рабочей ножке припаиваем провод.

После того как припаяли четыре провода к нужным нам ножкам, противоположенным концом провода припаиваем к заранее заготовленному чипу от картриджа. Вот что у нас должно получиться.

переходник

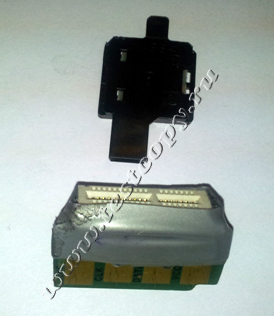

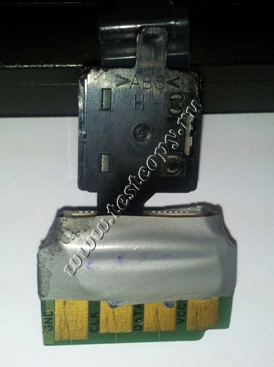

Для того чтобы все было компактно и практически не убиваемо, я использовал немного супер-клея и немного изоленты. Так выглядит уже готовый вариант переходник с чипом.

переходник с чипомпереходник с чипом

Этот простой вариант, был сделан на быструю руку, по времени занял не больше 10минут.

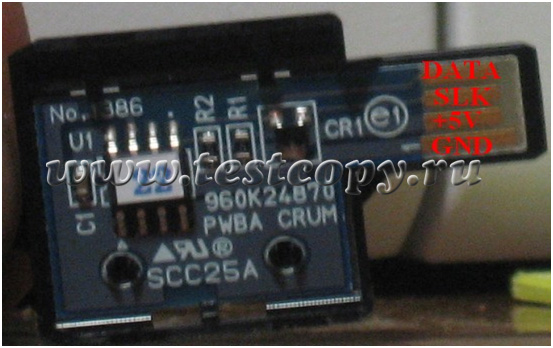

P.S Чуть не забыл, распиновка самого чипа 6128

распиновка чипа xerox 6128

Добавить комментарий

Комментарии

Optimus
0 # Optimus 06.07.2016 11:23
более совпадающие контакты имеет дата кабель sata одно но узенькая щель ломается стенка и надо держать руками, подклеил боковые упоры для позиционировани я на нужные контакты если еще прищепку приделать будет удобненько
Ответить | Ответить с цитатой | Цитировать | Сообщить модератору
Doktor
0 # Doktor 27.05.2013 18:06
Одна проблемма, которую вы возможно посчитали маленькой, это "шаг". Шаги разъема и платки не совпадают и не совпадают критично.
Ответить | Ответить с цитатой | Цитировать | Сообщить модератору
