Тонерный циклон ... Миф или реальность

Автор: Вася Пупкин
Просмотров: 1016
1 1 1 1 1 1 1 1 1 1 Рейтинг 5.00 [2 Голоса (ов)]

Все кто заправляют картриджи, сталкиваются с системой покупки и рециркуляции (вытряхивания) фильтров 3М.

Что очень накладно (по мнению руководства), да и вытряхивания тонера и фильтра тоже довольно гемморойное занятие, и занимает довольно таки продолжительное время.
Тут вспомнил что где то видел статьи про циклон.
И вот нашел видео где собирают его из обычных канализационных труб.Вот видео:

Тут видео о том как он всеж работает: (там и про размер частиц есть, вобщем физика полностью разжевана)

Ну и понеслась.
Все закупили, и я его СДЕЛАЛ!!!!!!(статья старая, это мой первый опыт, ногами не пинайте)
Изготовлено и опробовано более 15 штук разной конфигурации (относительно), последний стоит интегрированный в стол. (об этом чуть позже, если будут вопросы, задавать Тонерный циклон ... Миф или реальность ну или Сборка подробно часть 1 или часть 2 в форуме)
Короче вот что получилось:

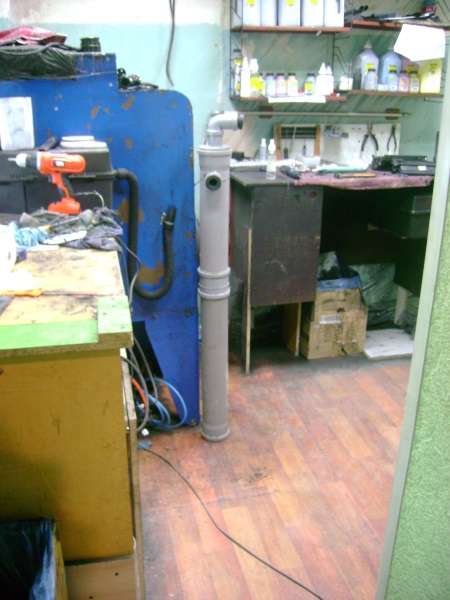

Внешний вид:

Вот при ближайшем рассмотрении:

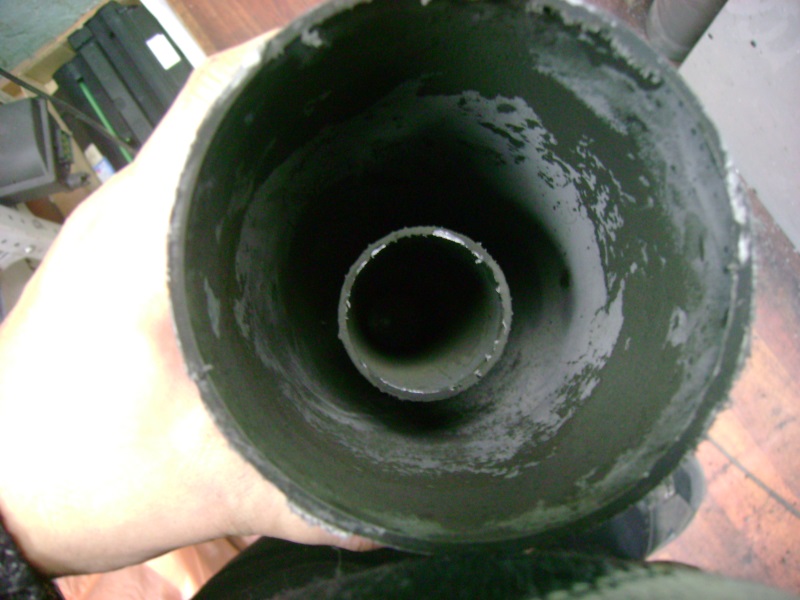

Вид изнутри (виден центральный канал всасывания:

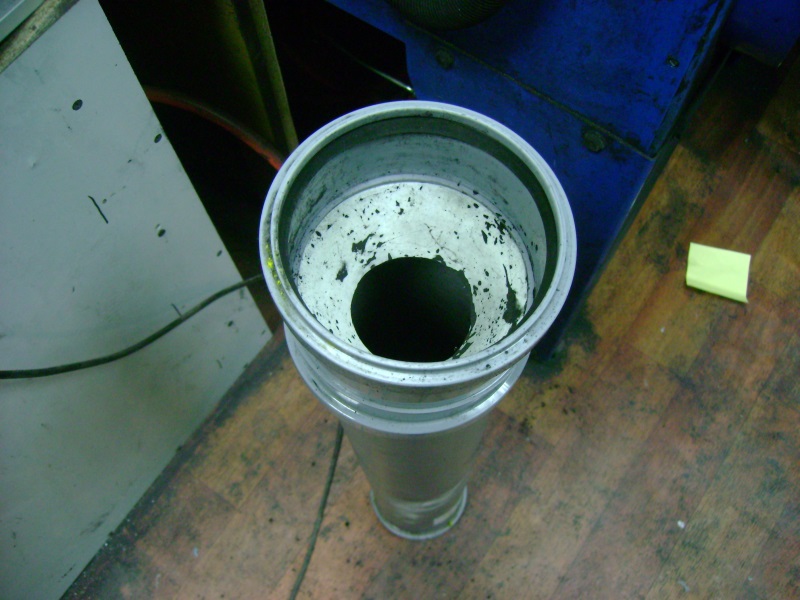

Конус циклона (отсечка потока) вид сверху:

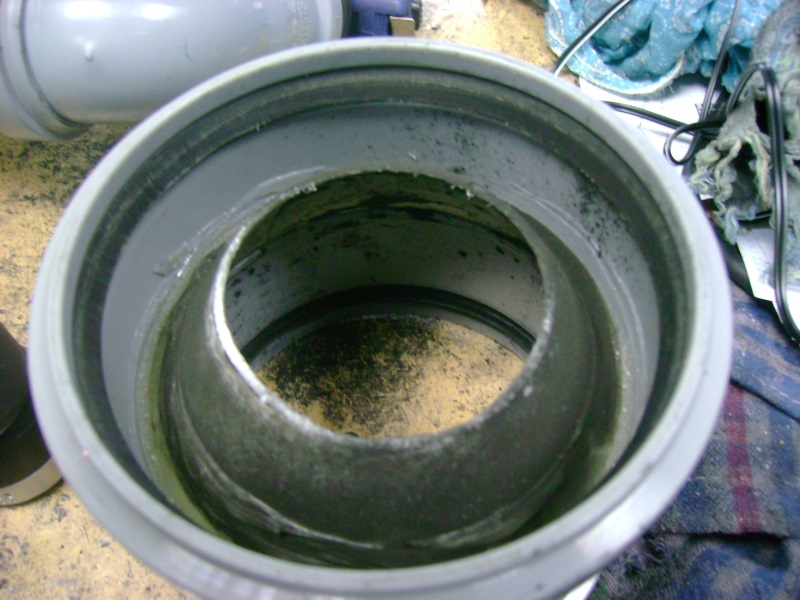

Тот же конус вид снизу:

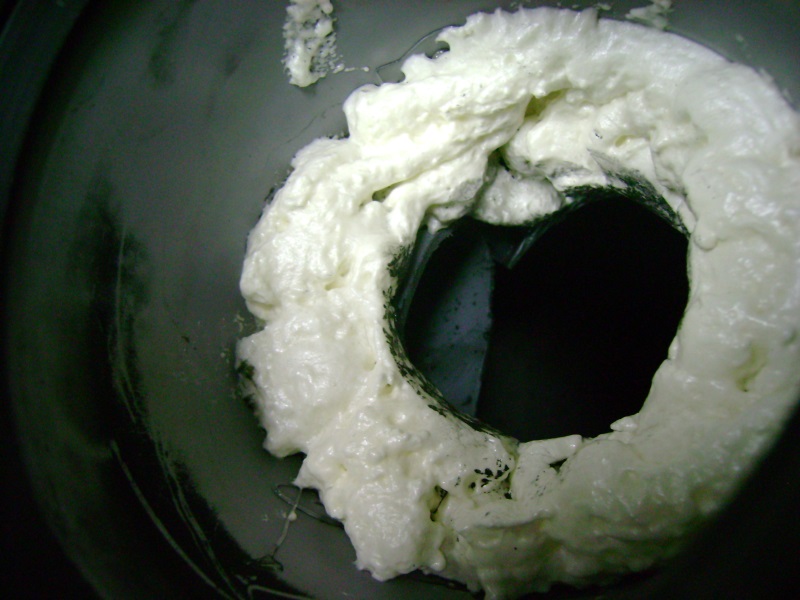

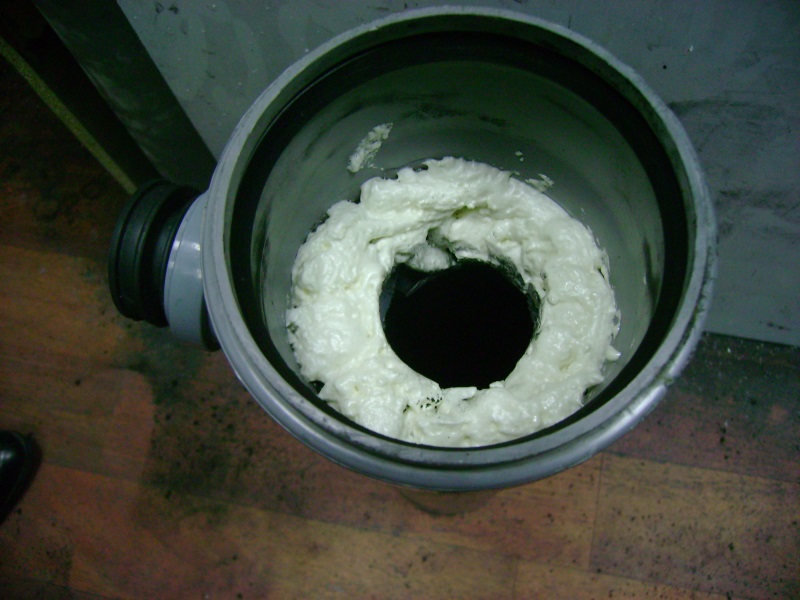

Улитка завихрения потока и патрубок всасывания(верх запенен, чтоб исключить подсасывание):

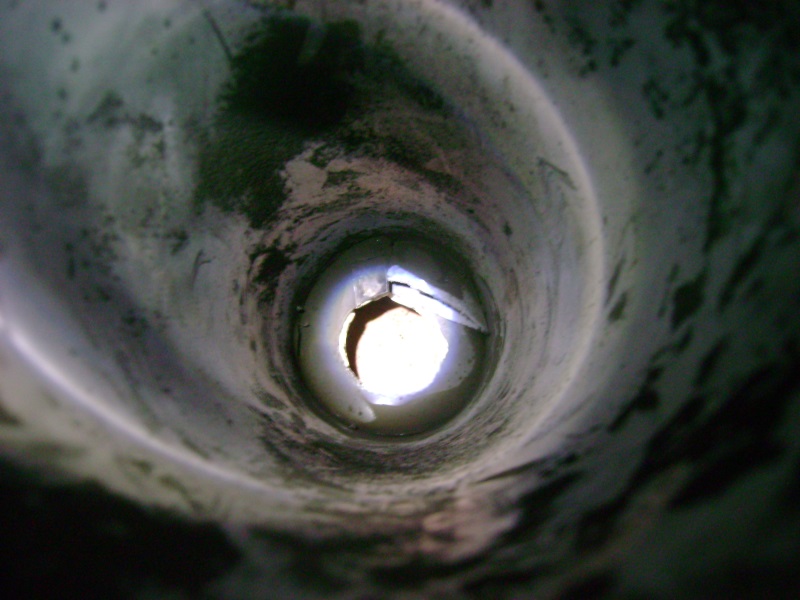

Улитка завихрения вид снизу (виден сам завихритель и патрубок всасывания):

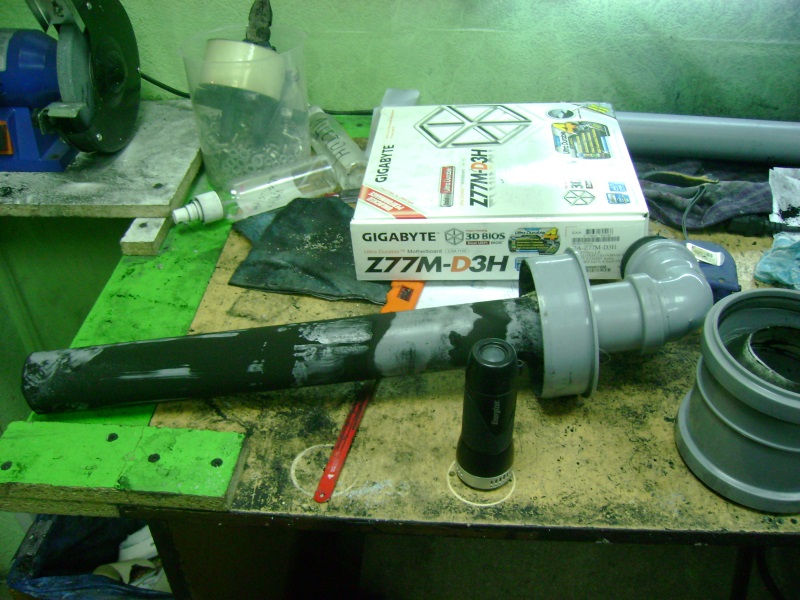

Вот фото центрального канала, вынутого из основного корпуса завихрителя:

Ну и показать надо сколько тонера в нижнем стакане осталось:
Фотка где то потерялась, но думаю что многие после сборки и пробах работы увидят сколько отработанного тонера в нижнем стакане.
В общем как то таг (жаргонс))))).
Забыл фото сделать выходного патрубка, показать что он идеально чистый.
Но где наша не пропадала.
Завтра буду опять испытывать его в работе, гора картриджей, буду прямо им пылесосить.
Вообщем смотрите далее, буду прямо здесь вносить изменения.

Ну запал немного остыл, сегодня заправил 4 картриджа, фильтр посерел, весь тонер практически 96% (суюьективно мое видение) осел в чашке циклона, да еще статика, буду думать как убить, наверное фольга липестками наклееная и заземленная.
Короче вот, как то так прошло испытание... Для меня плюс, для когото -, вот так.....

Я не правильно включил в систему пылесос и шланг отсоса)))))
В верхнее отвод надо пылесос, а в боковой шланг отсотоса, поэтому тонер полетел в фильтр)))))))
Нда недочитвный мануал приводит к печальным последствиям)))))))))))))))))))
Лан будем дальше испытывать)))))

Проведены испытания, взорвана канистра с тонером и уронен картридж=туба от копира Тошиба, все запылесошено , фильтр чистый, налет тонера появился.
Еще испытан как фильтр при очистке воздуха, подключена вытяжка кухонная (конус) при испытаниях со взрывом канистры с тонером, через 5 минут в помещении взвеси тонера не осталось.

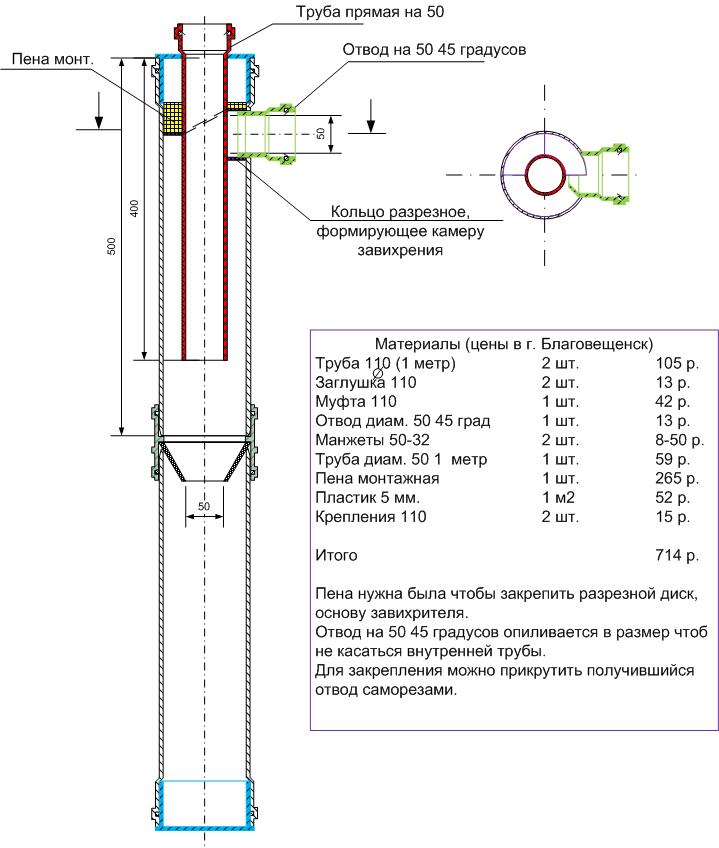

Как и просили чертеж циклона, со стоимостью материалов (цены 7 летней давности):

Ps разместил данный циклон еще в одном форуме, кому надо, смотрим....

ЗыЗы Здесь инструкция по сборке в 2 частях: часть 1: Циклон своими руками для тонера...Инструкция... Часть 1 и часть 2: Циклон своими руками для тонера...Инструкция... Часть 2

В общем народ всем удачи в работах, и в начинаниях...

Пробуйте, и от вас начальство будет без ума...
