Xerox Phaser 3140. Как с ним жить.

На сегодняшний день конгломерат Samsung - Xerox так и не отказался от идеи чиповать всё и вся, успешно продавая пластик с углем и штампуя одноклеточные принтеры маркируя их новинками.

Но общественность как всегда нанесла ответный удар. В общем то на данный момент практически все аппараты этих брендов отлично заправляются. Где то заменяются или перепрошиваются чипы, где то потребуется заменить микропрограммное обеспечение и работать, работать, работать...

Чипы можно купить на добрую половину моделей этих производителей, но его замена приводит к надбавке в стоимость каждой заправки, что приводит к повышению стоимости владения аппарата.

И так Xerox Phaser 3140. Что с ним то делать? Это и суть статьи.

И так, как известно версии прошивок  время от времени меняются. Это связано как правило с устранением заводских недоделок. Но применительно к Samsung (а Xerox 3140 это аналог Samsung ML-1910/1915) новые версии выходят практически всегда для очередной попытки заблокировать аппараты от заправки.

По порядку. Заправку самого картриджа можно увидеть здесь. Она вовсе не сложна. А вот восстановить работоспособность будет сложней.  В аппаратах с разными версиями действия будут разными.

В первых версиях Xerox Phaser 3140 и Samsung ML-1910/1915 (до 73 версии) это сделать совсем просто. Достаточно заклеить крайний контакт чипа картриджа маркированный VCC. Но следует заметить, что этот фокус работает с версией 73 50/50. это связано с тем, что существует две версии чипов. Если при прошивке 73 заклейка не помогла, то смело удаляйте с чипа элементы С4, С5 и R3. Именно из-за наличия этих элементов, чип упрямится блокироваться. Ну и раз уж вы вынули чип, то можно аккуратно перерезать дорожку на контакт VCC.

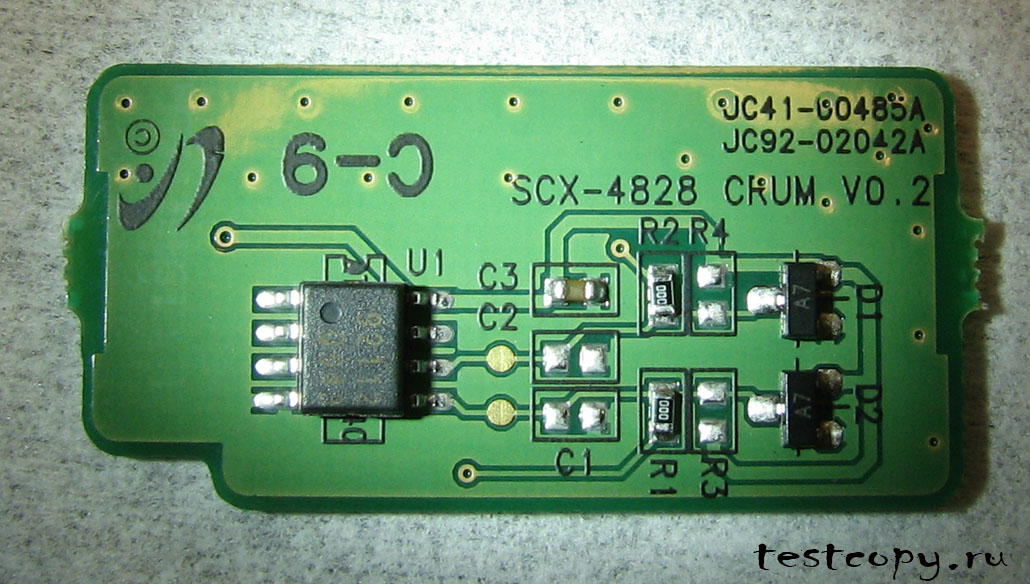

Этот чип успешно блокируется заклейкой VCC. Отсутствуют элементы элементы С4, С5 и R3. Видна маркировка и дорожка на контакт VCC.

При этом в тестовой распечатке будет отсутствовать информация о картридже. А сам он нормально работать, не напоминая об отсутствии тонера вообще.

Но благодаря всесторонней заботе о простых людях Samsung-Xerox быстро исправил это досадное упущения и выпустил новую версию прошивки заливая её в аппараты сходящие с конвейера. Это и есть 77 версия. Заклейка контактов в этом случае уже не даст возможности заправлять картридж без всяких хлопот. Для Самсунга в этом случае есть только один шанс - это перепрошивка фиксом прошивкой. Для Xerox есть еще и возможность покупать чипы. Это связано с тем, что на программном уровне эти аппараты имеют некоторое различие. Во-первых прошивки несмотря на одинаковые версии, отличие в прошивках все-таки есть. На первый взгляд они отличаются идентификаторами модели. Именно по этому подключенный к компьютеру Xerox 3140 распознается именно как 3140, а Samsung 1910 как Samsung соответственно. Но это не единственное отличие. Аппараты различаются чипами. Это делает возможным производство чипов для Xerox но не позволяет использовать например картридж Samsung в Xerox и на оборот. Конечно это при условии наличия в них чипов. А об этом ниже.

На сегодняшний день есть решение вопроса 77 версии прошивки. Это пофиксенная 77 прошивка. искать её на данный момент вам придется самим. Действа и особенности прошивки в принципе идентичны действиям при прошивке Samsung ML-1640. Из всего описанного выше нетрудно сделать вывод: и Samsun и Xerox можно прошить прошивками или от одного или от другого аппарата. Если быть точнее, то Xerox приходится перепрошивать в Samsung. Хотя уже давно существует и прошивка Xerox.

Внимание: вход в принудительный режим загрузки не обязателен, просто запускайте процесс прошивки и всё. Если прошивка не происходит, попробуйте с принудительным режимом. Весь процесс аналогичен ML-1640.

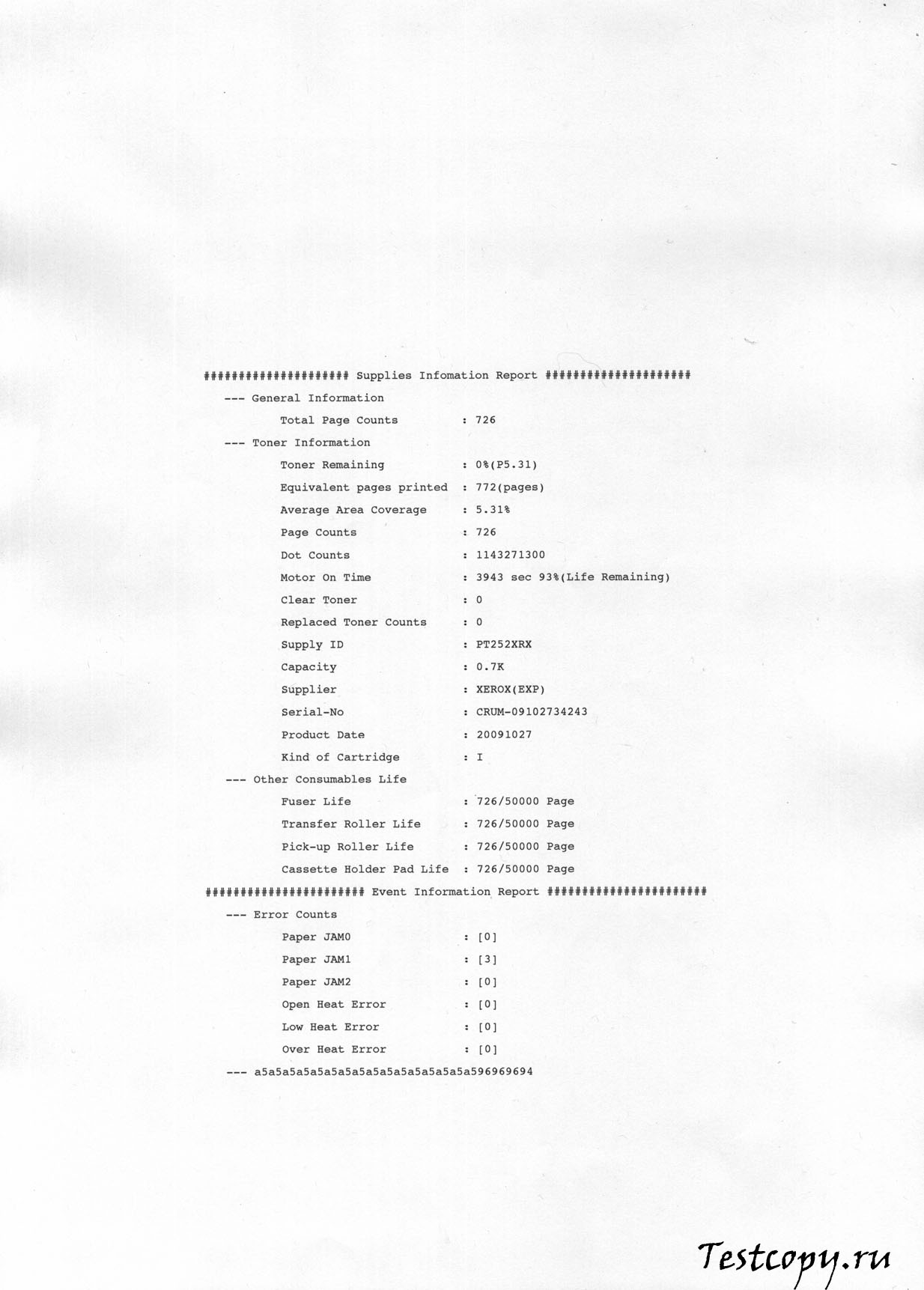

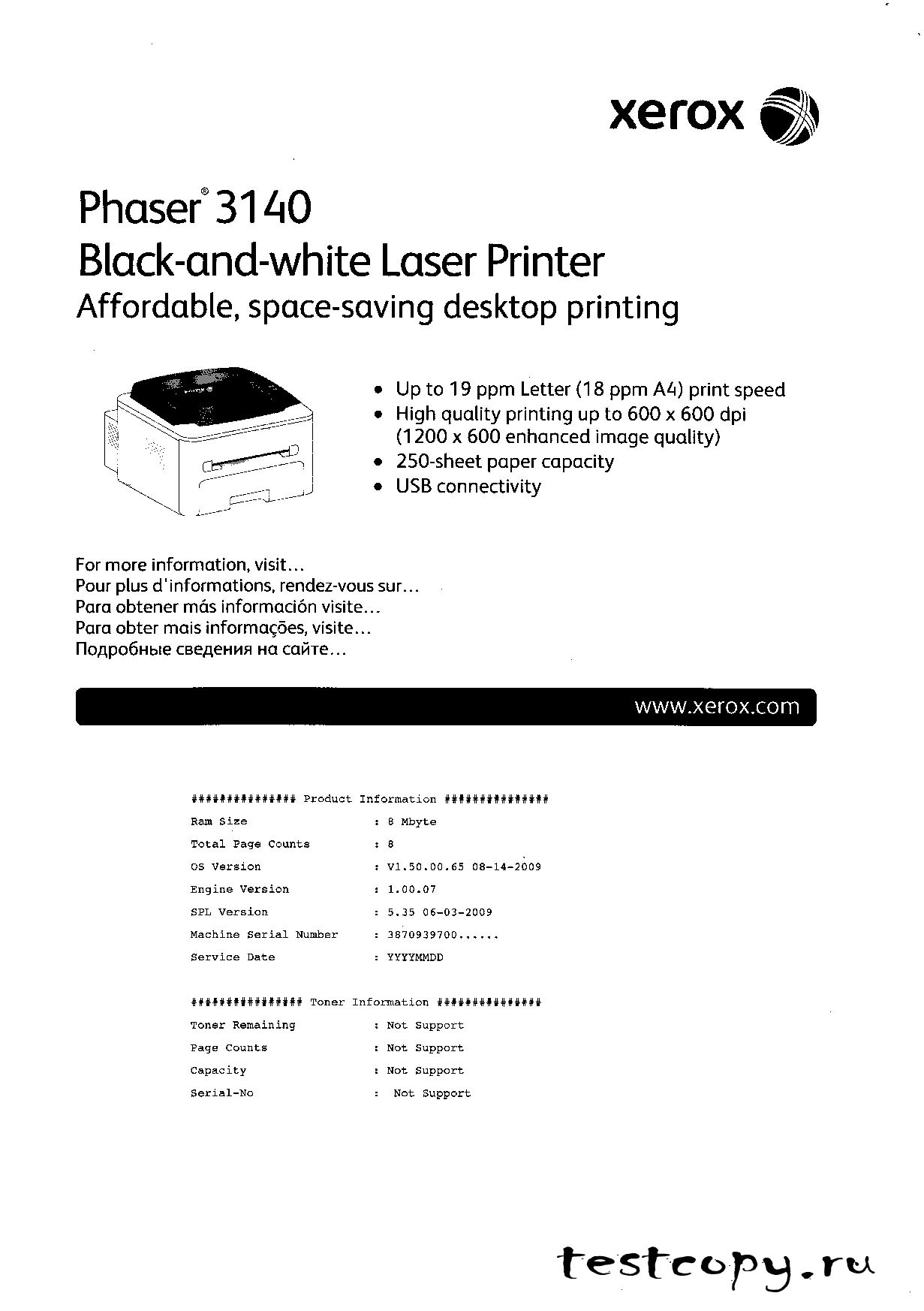

Сканы системных распечаток аппарата. Первый. Это единственный отчет который печатал аппарат в состоянии до перепрошивки и с чипом. Узнать версию прошивки в итоге не удалось. Однако она всегда написана на наклейке расположенной на главной плате. Виден номер CRUMa ёмкость картриджа и счётчик. На втором аппарат уже перепрошитый в Samsung с удалённым чипом.

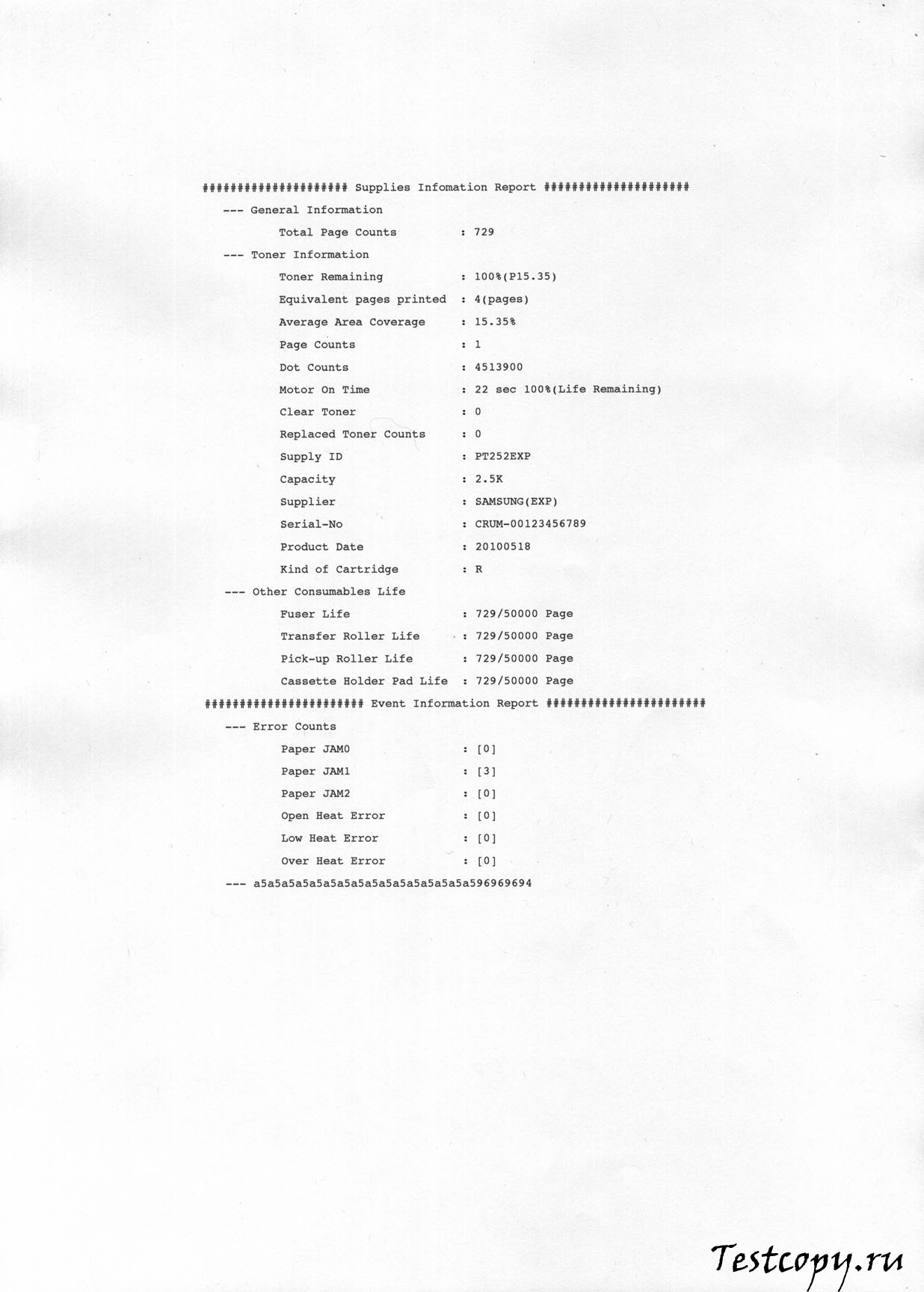

Видна ёмкость картриджа 2.5 тысячи копий и номер CRUMa 00123456789. Это своеобразный привет от автора, так как на деле CRUM вынут мной.

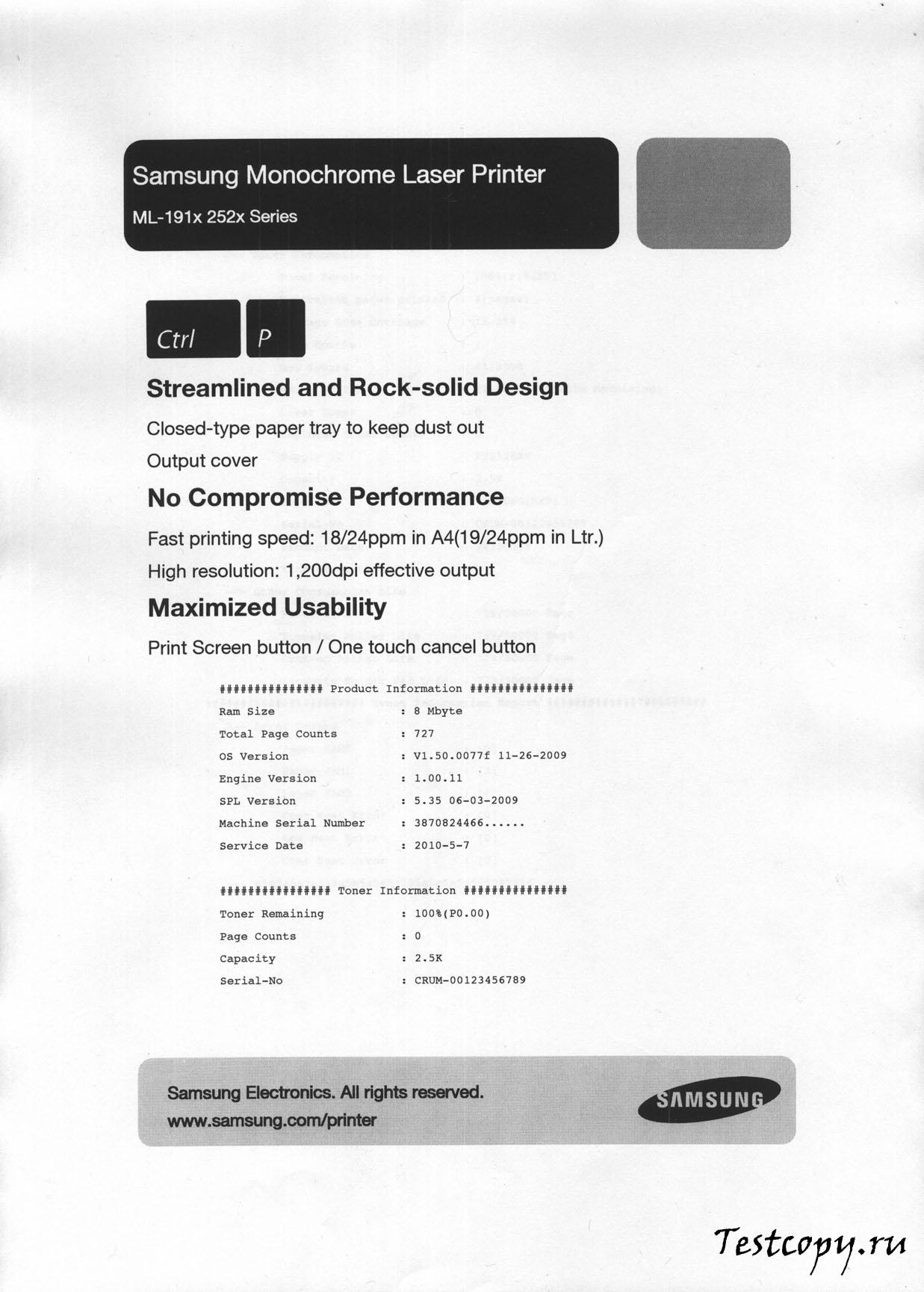

На третьем скане системная распечатка  полностью готового аппарата. С ново чудесный номер CRUMa, ёмкость указана как 2.5 тысячи копий и заветная буква f в версии OS.

Вот данные с дисплея при удачном завершении отправки прошивки в принтер.

C:\Documents and Settings\XXX\Рабочий стол\Новая папка>usbprns2.exe FIX_ML1910
_V1.01.00.77.fls

Downloading.....................................................................
................................................................................
................................................................................
................................................................................
................................................................................
.

Download complete!! downsize(524345)


C:\Documents and Settings\XXX\Рабочий стол\Новая папка>pause 0
Для продолжения нажмите любую клавишу . . .



На данный момент перепрошивать аппараты Xerox в Samsung необходимости нет. Прошивка Xerox 3140 существует и успешно опробована.

Следует напомнить о том, что вся эта процедура крайне опасна, при неправильных действиях или отключении питания принтер выйдет из строя, и вероятно навсегда.

Буквально недавно Samsung выпустил новую версию прошивки, 1.01.00.82.  Не трудно догадаться, что её не удасться прошить версией 77.
