Kyocera MITA/TASKalfa. Неисправность лотка.

Автор: kvg
Просмотров: 13138
1 1 1 1 1 1 1 1 1 1 Рейтинг 0.00 [0 Голоса (ов)]



В продолжении обзора слабых мест копиров начального уровня A3 формата Kyocera стоит упомянуть о распространённой поломке лотка. Долгие наблюдения за пользователями не помогли понять, как они ломают копир, но данная неисправность, увы не редкость. В принципе, если знать слабые места, эксплуатация этих копиров не приводит к каким либо сложностям.
В общих чертах неисправность это выломанная деталь которая выглядит так. При этом копир не забирает бумагу из лотка и сообщает о замятие в лотке. Деталь имеет номер 2C907270 и название LEVER PICK UP. Задача детали при закрытии лотка, опустить в низ механизм подхвата бумаги. Соответственно при её отсутствии, ролики захвата не касаются бумаги и аппарат не может захватить лист.

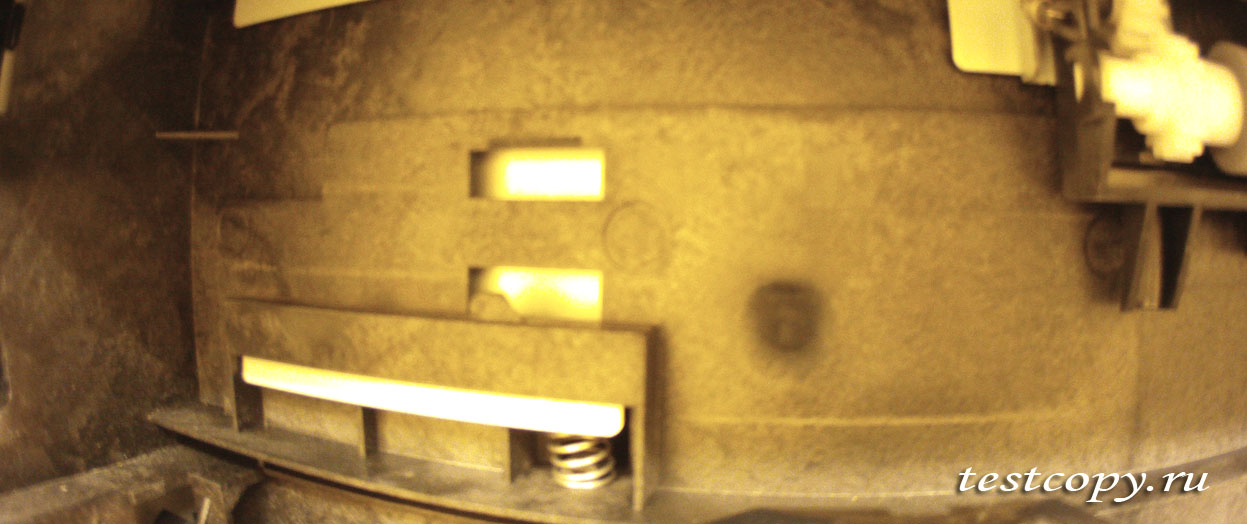

Как правило эта направляющая вылетает из своих направляющих, при этом ломается её упор и деталь уже не фиксируется и продолжает вылетать, даже если её вернуть на место. Но в данном случае кроме этого сломался еще один из направляющих упоров. Его придется восстановить.

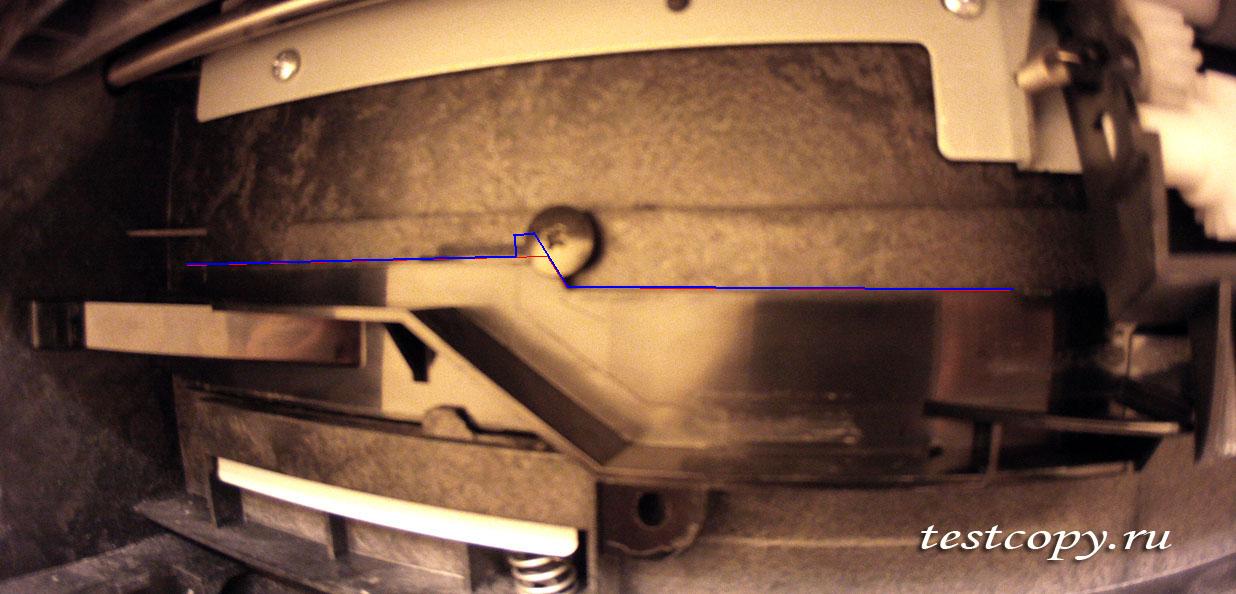

Основная идея ремонта видна на этой фотографии. Все заключается в восстановлении оригинальных упоров. Причем если направляющие ломаются не всегда, то упор восстанавливать придется обязательно. Идея заключается в установке нового упора, на фото виден упор изготовленный из упора для картриджа аппаратов Samsung. Просто в этом случае была выломана значительная часть детали 2C907270. В ряде случаях можно обойтись обычным саморезом завернутым в станину.

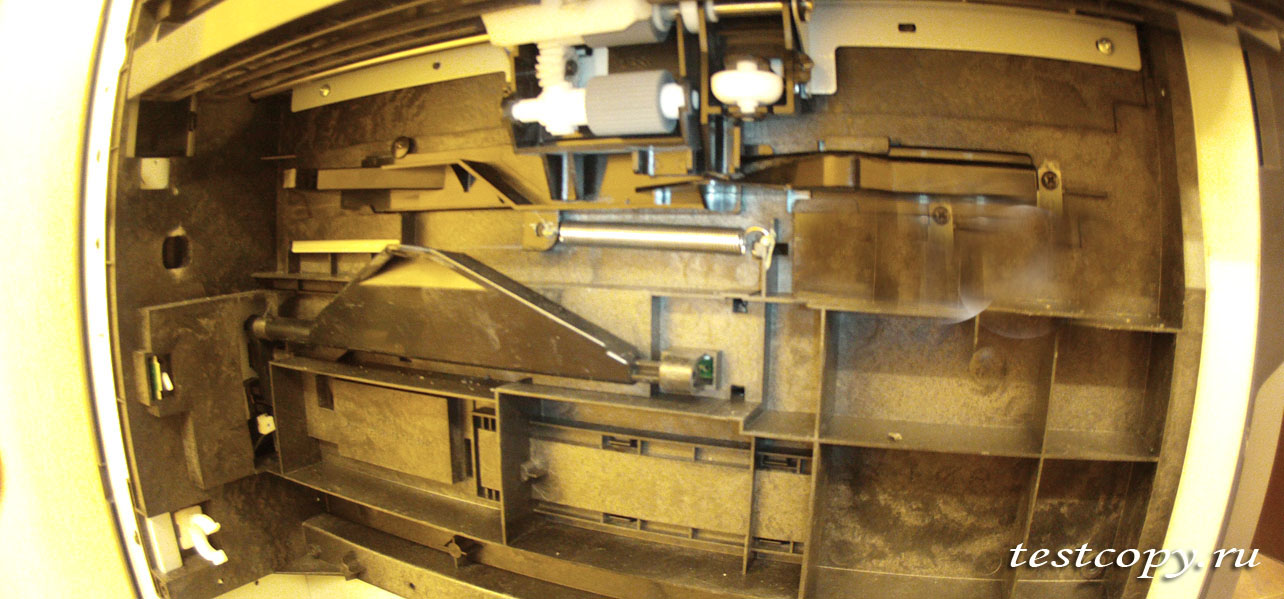

Восстановить направляющий упор также не сложно. Но здесь есть один нюанс, для успешной работы деталь 2C907270 придется дорабатывать. Это связано с тем, что в противном случае не получится обеспечить полный ход данной детали. Синим показана оригинальной вид детали. Красным, деталь после доработки.

В итоге, после правильной сборки, всё работает долго.
