Целью написания этой статьи послужило то, что я до того, как начал работу сервисным инженером не имел ни малейшего отношения к этой профессии и все, что с ней связано! Ну и конечно понятия не имел о радиодеталях и пайки по каким либо схемам! В общем статья написана для тех кто на приведенной ниже схеме видит только какие то полосочки и циферки))))))

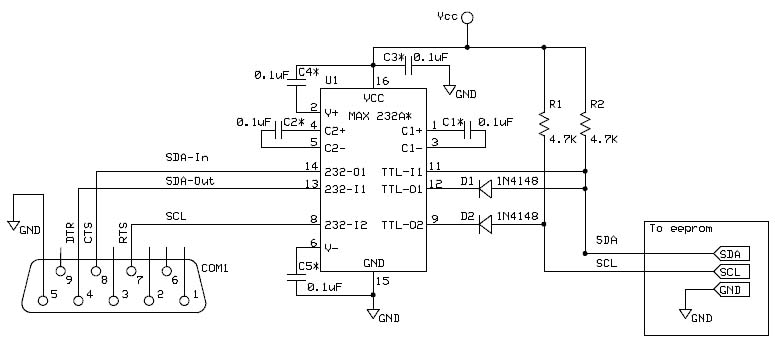

схема программатора

Начнем с того, что этот программатор удобен, тем что можно использовать довольно длинные проводки, что и делает его мобильным и удобным для использования.

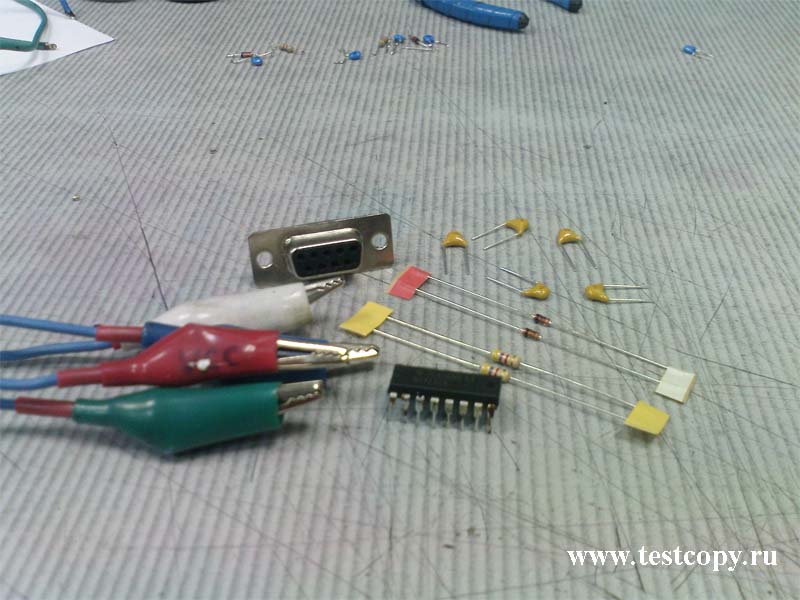

Что нам понадобится:

  1. Микросхема MAX 232 (индекс в конце значения не имеет) либо ее полный аналог HIN 232 (я их пробовал работает не хуже чем МАХ) – 1шт;

  2. Резисторы на 4,7кОм – 2шт;

  3. Конденсаторы на 0,1мкФт – 5шт ;

  4. Диоды 1N4148 – 2шт;

  5. Мама DB-9 (для тех кто не знает это мама СОМ порта) и корпус к ней;

  6. Кусок USB кабеля для подключения к компу (для питания чипа и программатора);

  7. Ну и 4 разноцветных(желательно) краба для подключения к чипу;

Все эти радиодетали можно купить практически в любом магазине радиодеталей я предпочитаю брать в магазине импортных радиодеталей.

Если не знаете, как найти и где какая ножка вот выдержка из даташита на МАХ232

Итак начнем:

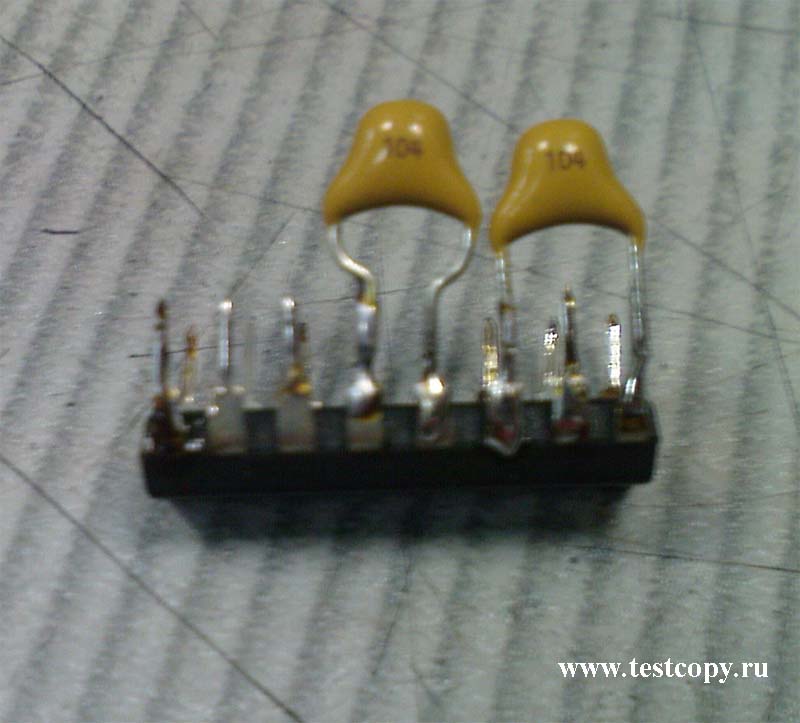

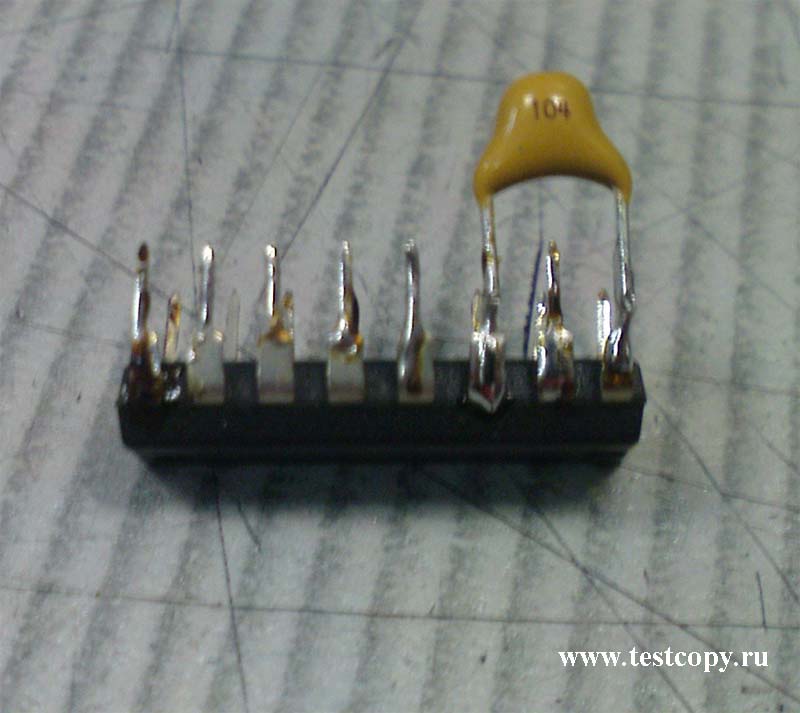

Припаиваем первый конденсатор к 1 и 3 ноге как на схеме. Кстати у этих конденсаторов нет полярности так что вертите их как хотите.

Припаиваем второй конденсатор к 4 и 5 ноге

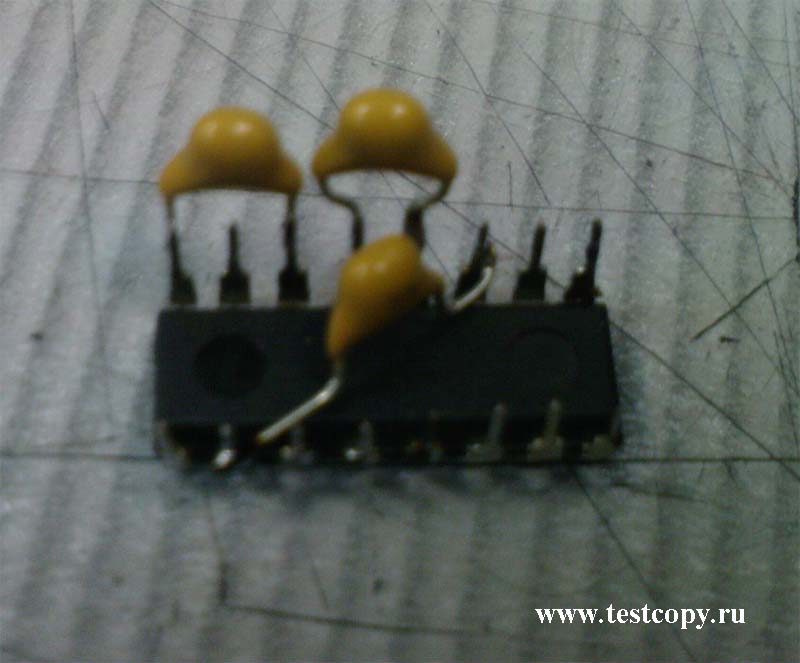

Припаиваем третий конденсатор к 6 и 15 ноге

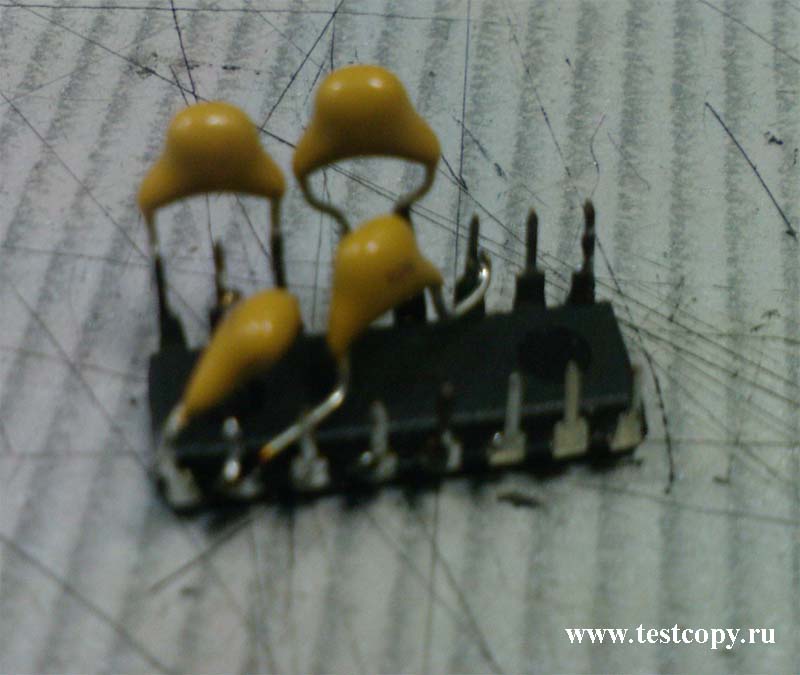

Припаиваем четвертый конденсатор к 2 и 16 ноге

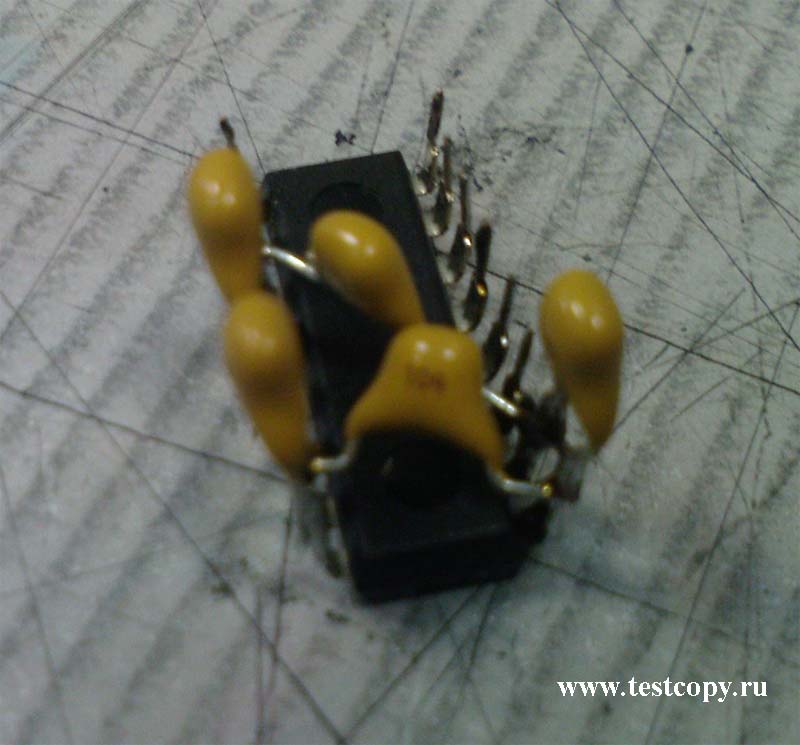

Припаиваем последний конденсатор к 15 и 16 ноге

Дальше займемся диодами! На схеме нарисовано, что диоды должны быть припаяны катодом к микросхеме. Может возникнуть вопрос «А где этот катод?» обычно на диоде с той стороны где катод есть черная полоска по краю, но иногда случается, что попадаются браки и катод находится с другой стороны(правда я с этим еще не сталкивался). Но все равно диод можно прозвонить цешкой: прикладываем черный провод(минус) к катоду, а красный (плюс) к аноду на дисплее должны появится цифры это значит что диод прозвонится в правильном направлении и брака нет! Если поменять местами провода то на дисплее мы ничего не увидим — не пугаемся так и должно быть))) Диод пропускает только в одну сторону.

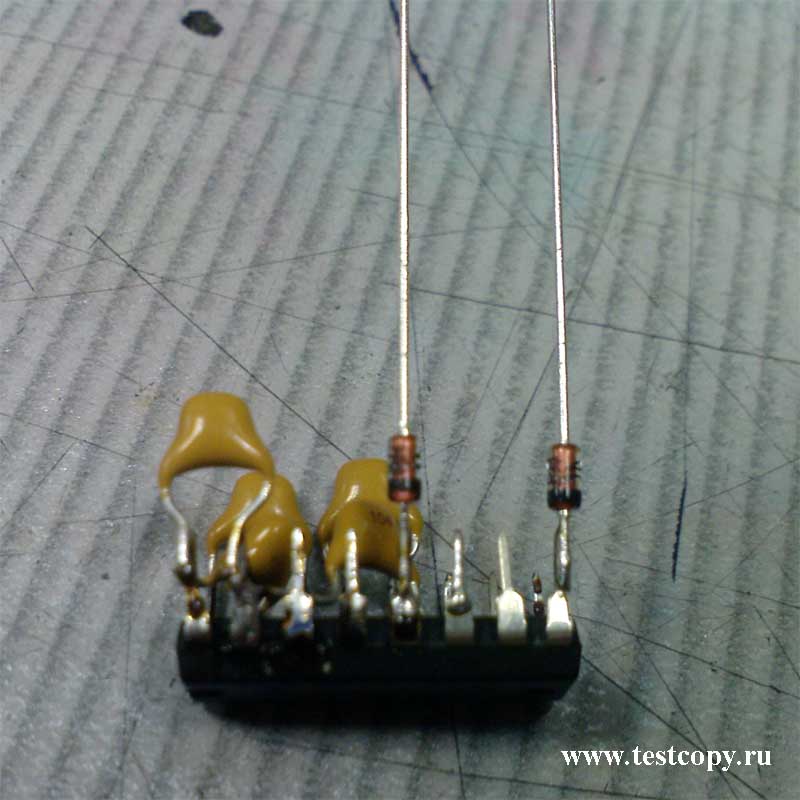

Итак припаиваем диоды:

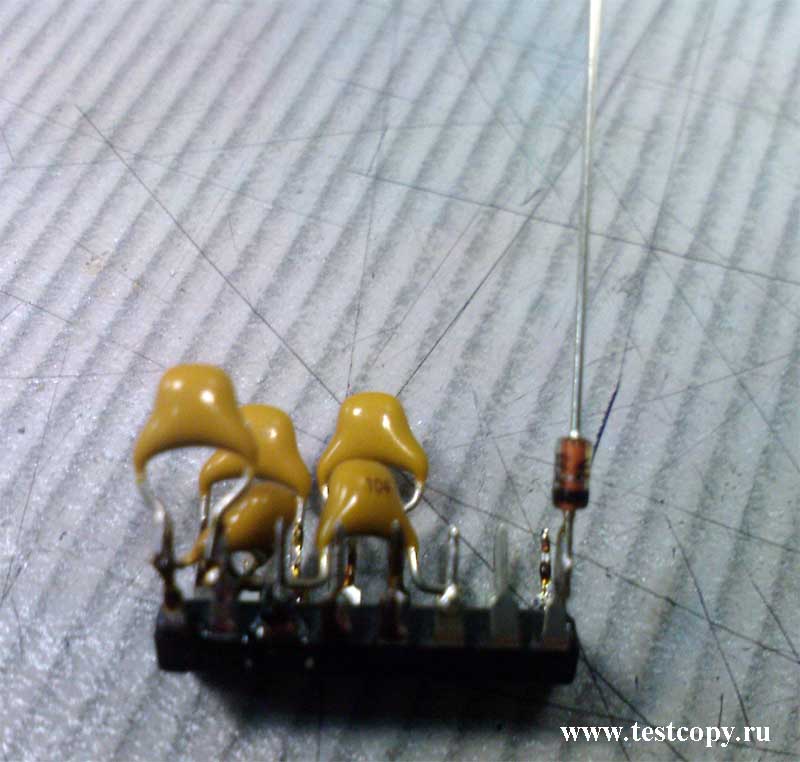

Первый к 9 ноге

А второй к 12 ноге

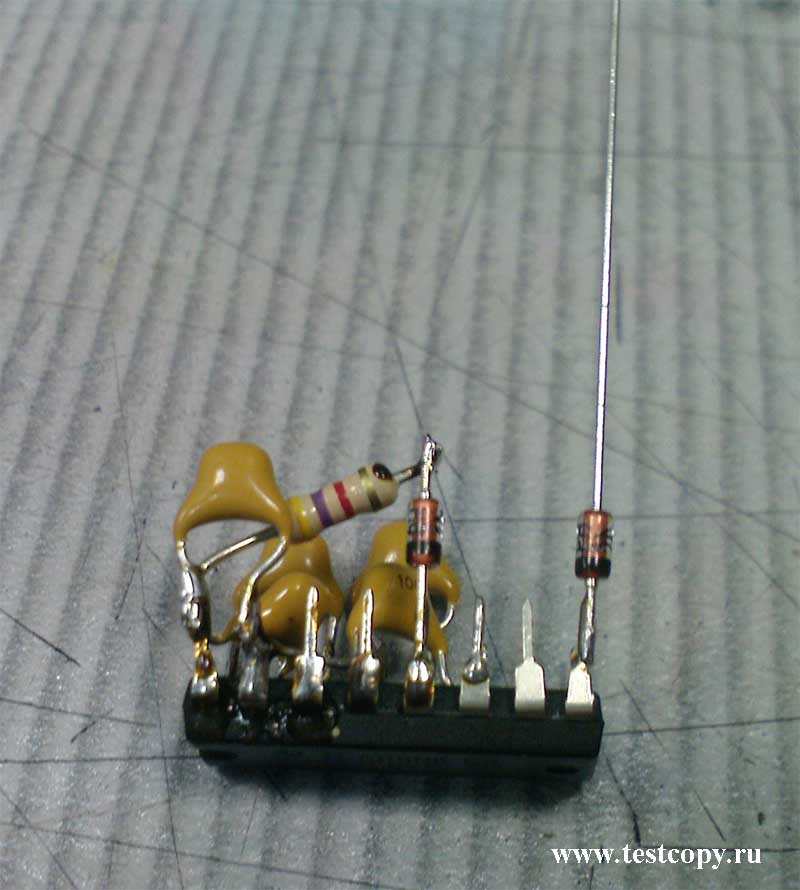

Далее подтягивающие резисторы

с 16 ноги на каждый из диодов

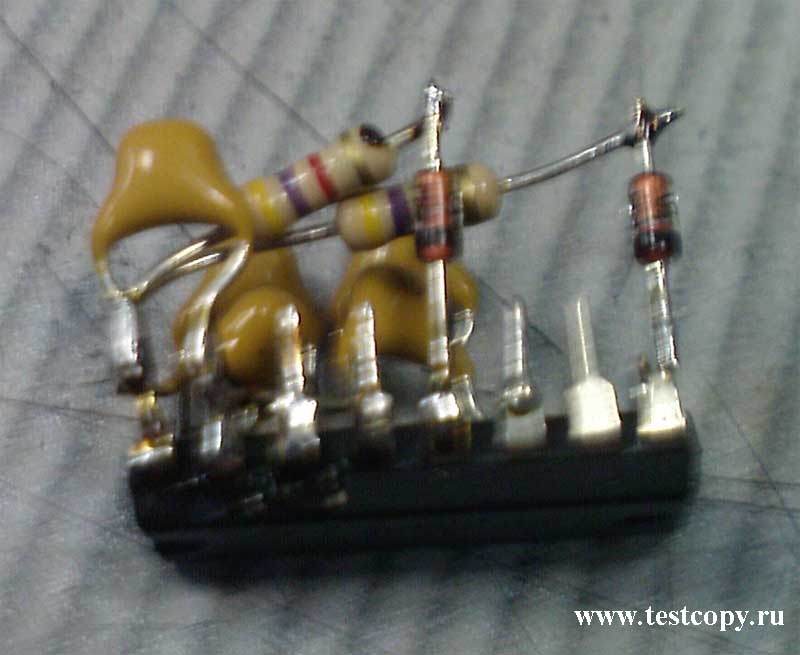

вот так

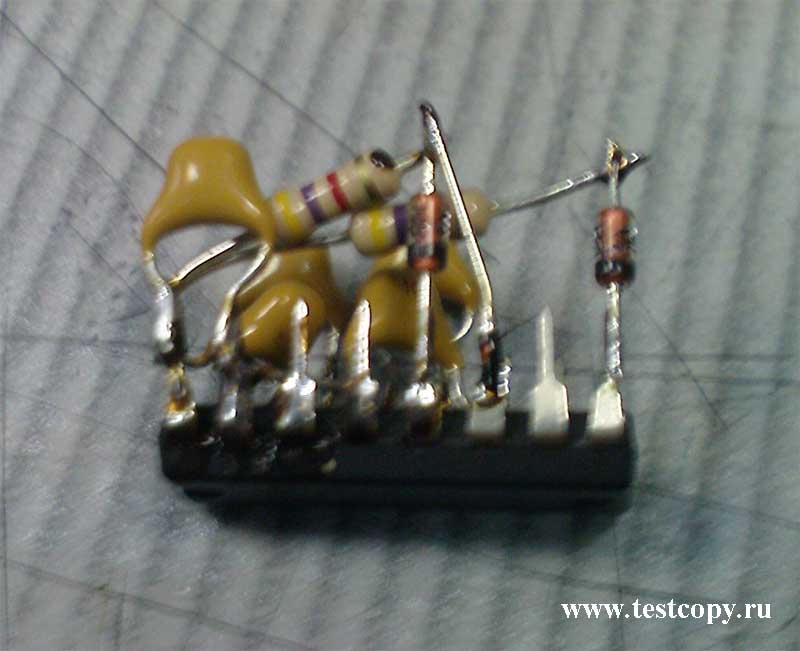

и вот так

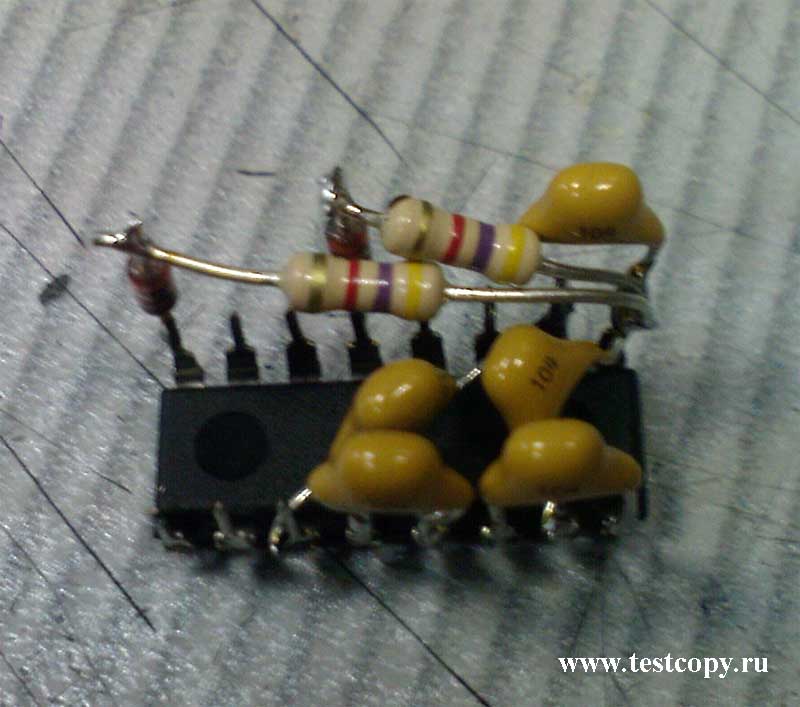

Выглядит примерно вот так

На схеме видим перемычку с 11 ноги на анод диода, я делаю кусочком от ног деталей примерно так

Дальше займемся мамой DB-9.

Берем проводки нужной длинны для удобства и припаиваемся к ножкам 4, 5, 7 и 8 как на схеме, все ноги на маме пронумерованы, так что не ошибетесь. Дальше припаиваемся проводками к микросхеме, как на схеме. 5 нога у нас по распиновке СОМ порта это «земля» припаиваем ее к 15 ноге микросхемы.

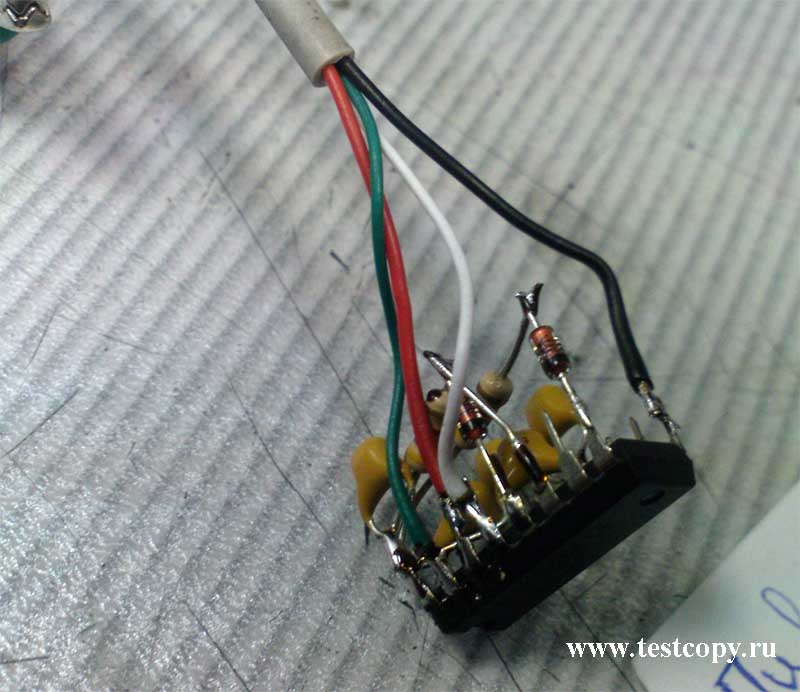

Так выглядят припаянные проводки от СОМ порта к мс.

Далее берем кусок USB кабеля он послужит питанием +5В для программатора. Конкретно нас интересует красный провод который и является +5В. Ну на всякий случай прозвоните его мало ли)))

Припаиваем красный провод USB к 16 ноге.

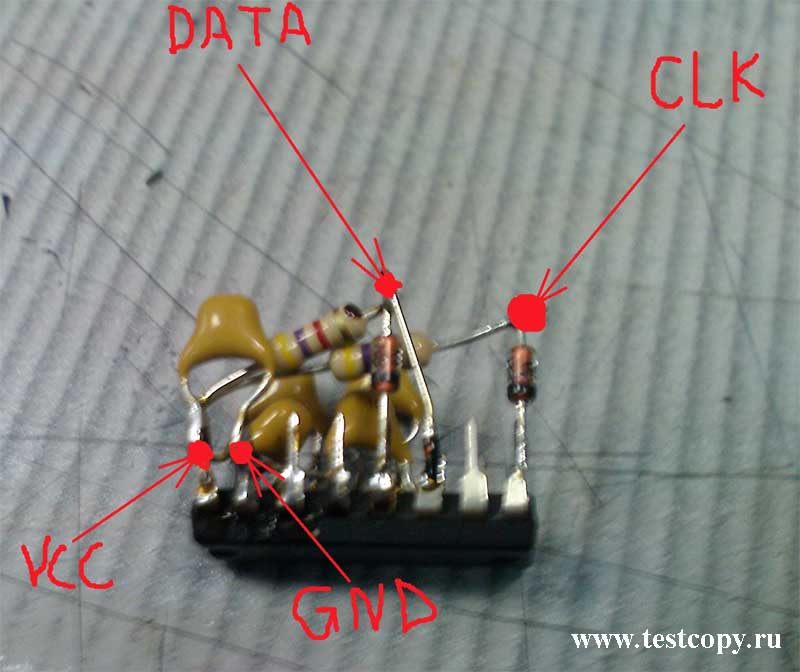

Программатор практически готов остались крабы для подключения к чипу. Берем также 4 провода нужной нам длинны и с одной стороны припаиваем крабы, на каждом крабе делаем пометки (GND, VCC, DATA, CLK) чтобы в дальнейшем не путать. И припаиваем как на рисунке ниже.

Вот наш программатор готов к работе))) Дальше можно запихать все это дело в какой либо корпус тут уж пустите в ход свою самую изощренную фантазию!!!

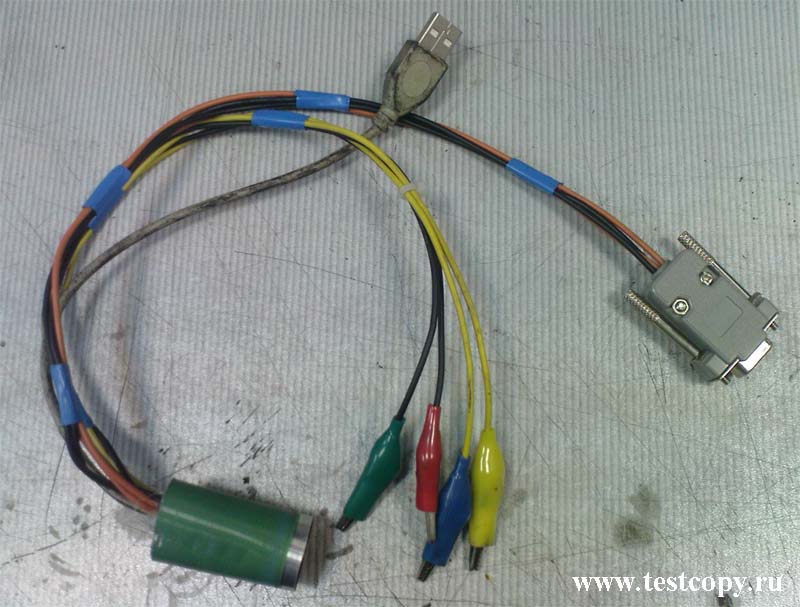

Я делаю так))
