Часто встречается неисправность факса на термопленке или на термобумаге, при которой при снятии трубки вместо гудка слышен шорох, треск, невозможно набрать номер и отправить факс. Вместе с тем, иногда удается принять факс и можно набрать номер, но спустя некоторое время опять появляется шорох и треск:
Почти в 90 процентов случаях этой неисправности виной оказывается подгорание контактов злектромагнитного реле на аналоговой плате факса.
Итак, начинаем ремонт:

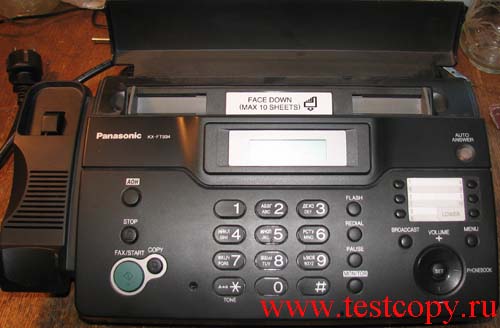

Собственно сабж:

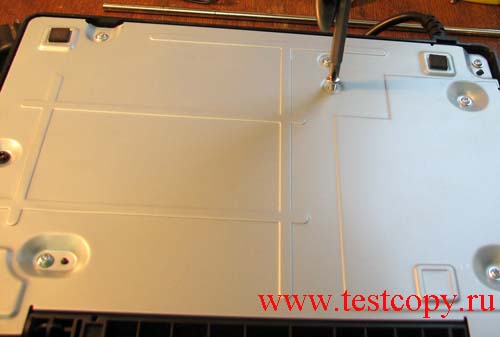

Переворачиваем факс и снимаем нижнюю крышку:

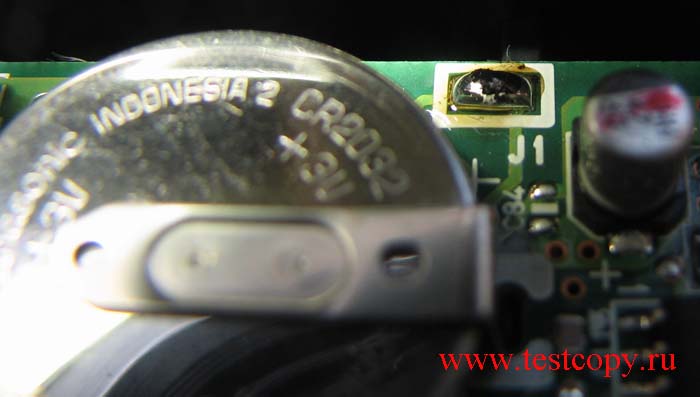

Тут попутно стоит заметить батарейку, ведь с ее помощью сохраняются настройки факса, такие как часы, параметры набора, а также факсы в памяти, если вам не удается обнулить память факса стандартным кодом 550, то поможем размыкание (отпаивание) олова с дорожек J1, и выдержка факса в таком положение от часа и больше. Таким способом лечатся некоторые глюки факса, как зависание во время приема, самопроизвольная перезагрузки и некоторые другие. Обязательно после восстановлении этой перемычки необходимо выполнить стандартную процедуру сброса памяти (550) через техническое меню, так как в памяти может остаться "мусор" и он может мешать правильной работе факса.

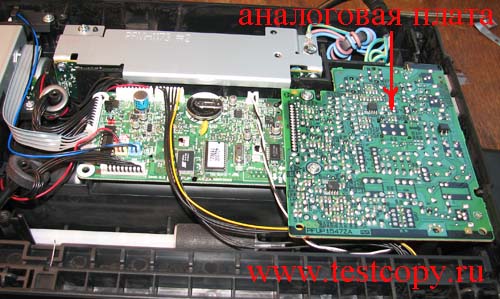

Далее находим аналоговую плату (или плата коммутации):

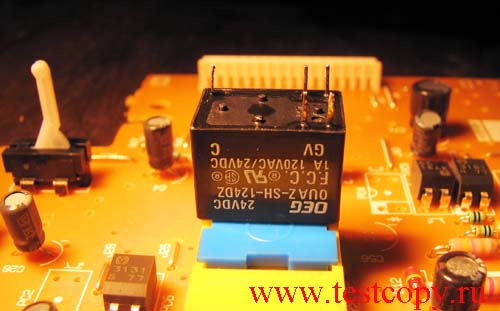

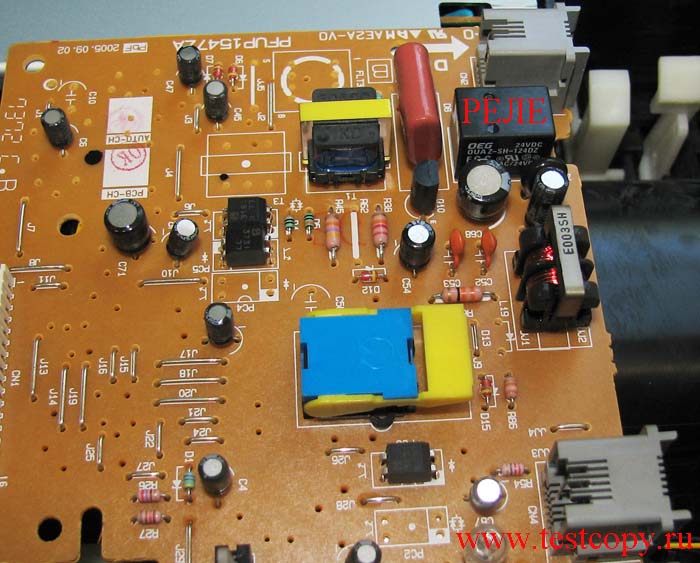

Откручиваем винты и снимаем ее, на плате находим реле:
Иногда на плате находятся два реле, найти искомое можно прозвонив контакт от реле до разъема подключения линии.

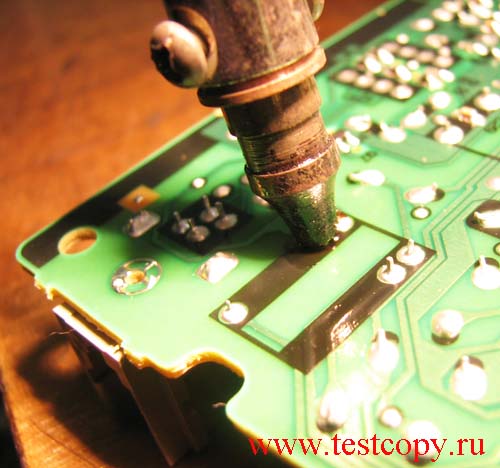

Берем и отпаиваем реле, лучше для этого использовать отсос:

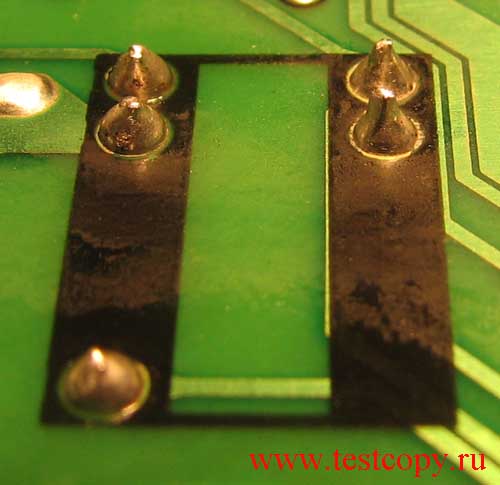

Реле выпаяно:

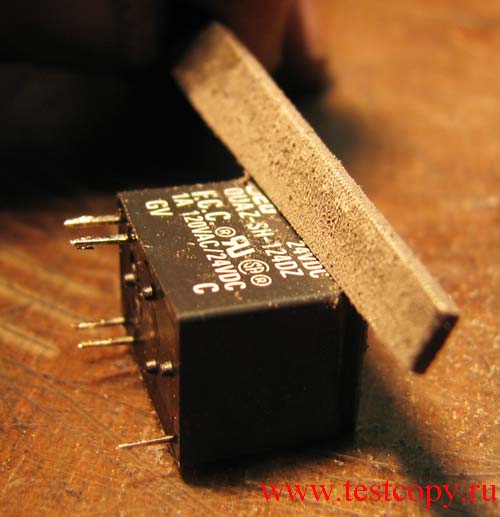

Следующий этап, это замена реле, но если его нет, а факс починить очень хочется, то делаем следующее, опиливаем надфилем верхушку реле со всех сторон:

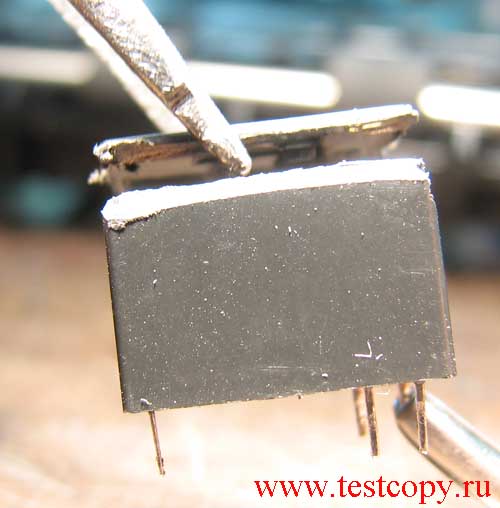

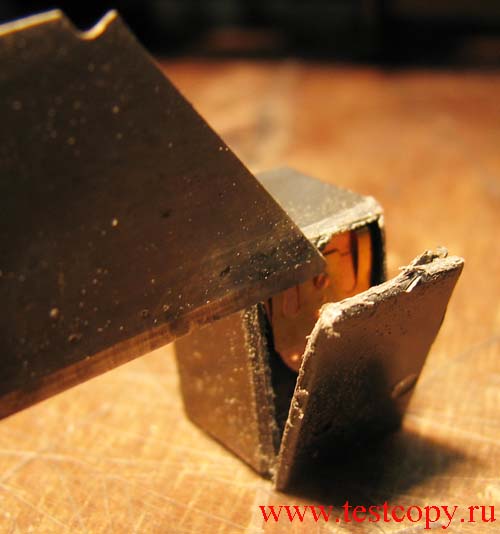

И канцелярским ножом срезаем ее:

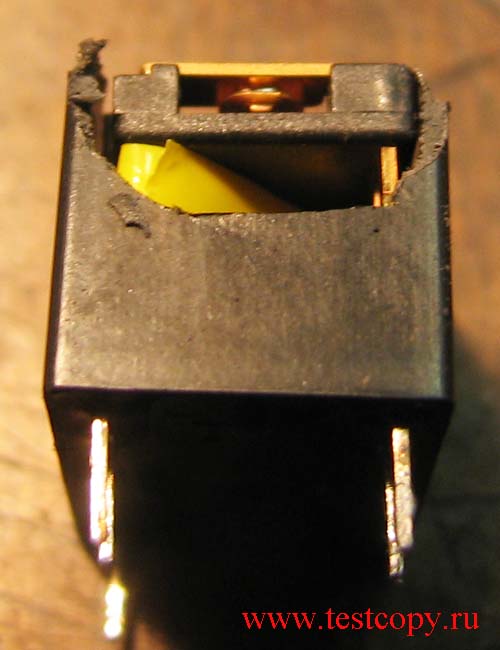

Со стороны контактной группы аккуратно выламываем "окошко":

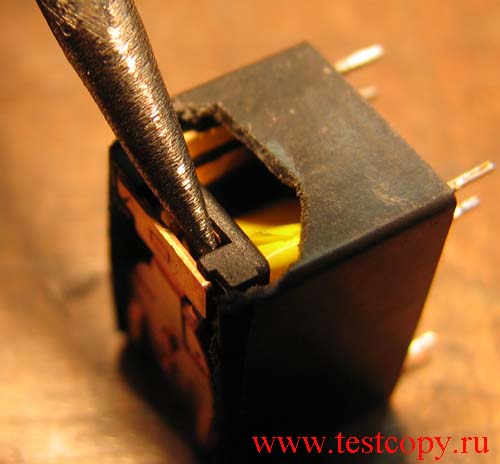

И тонким шилом (или любым тонким предметом) аккуратно зачищаем контакты:

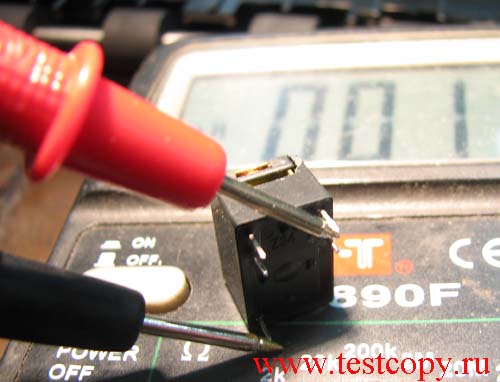

Нажимая и отпуская верхний контакт реле, проверяем тестером контакты на срабатывание:
Если контакты успешно прозваниваются, то приклеиваем крышку:

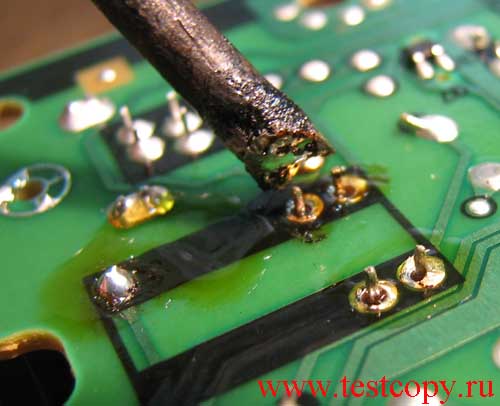

И впаиваем реле обратно:
После впаивания реле, место пайки промываем спиртом и проверяем, что бы между контактов не было замыканий:

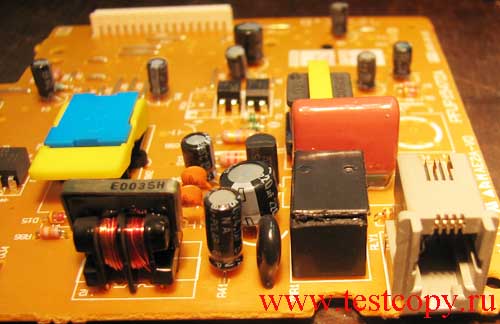

И после этого устанавливаем плату обратно в факс:
Проверяем:
Как показала практика, реле после такого восстановления работает достаточно долго (больше года).
P.S. Если есть возможность, то переведите режим набора факса в тональный, этим самым при наборе номера контакты реле не будут постоянно замыкаться - размыкаться и тем самым не будут подгорать и изнашиваться.
Ниже в таблице приводятся некоторые сервисные команды для настройки и диагностики факса, большинство основных команд есть во всех моделях факсов (сброс памяти, проверка ножа и т.д.). Вход в сервис #9000* далее код из таблицы.
|
Code |
Function |
Set Value |
Default |
Remote setting |
|
|
001 |
Set date and time |
mm/dd/yy hh:mm |
|
NG |
|
|
002 |
Your logo |
|
|
NG |
|
|
003 |
Your telephone number |
|
|
NG |
|
|
004 |
Print transmission report |
1:ERROR 2:ON 3:OFF |
ERROR |
OK |
|
|
005 |
Auto receive mode |
TAD/FAX, FAX ONLY |
TAD/FAX |
OK |
|
|
006 |
ANS/FAX ring count |
1 to 4 rings 5:TOLL SAVER/ 6:RINGER OFF |
2 ring |
OK |
|
|
007 |
FAX ring count |
1 to 4 rings |
2 ring |
OK |
|
|
008 |
Manual receive mode |
1:TEL 2:TEL/FAX |
TEL |
OK |
|
|
009 |
TAD/FAX delayed ring |
1 to 4 rings |
2 ring |
OK |
|
|
010 |
Recording time |
1:LONG 2:SHORT |
LONG |
OK |
|
|
011 |
Remote TAD ID |
|
ID=111 |
NG |
|
|
022 |
Journal auto print |
1:ON 2:OFF |
ON |
OK |
|
|
023 |
Overseas mode |
1:ON 2:OFF |
OFF |
OK |
|
|
025 |
Delayed transmission |
ON/OFF |
OFF |
NG |
|
|
030 |
Silent FAX recognition ring |
3 to 9 rings |
3 rings |
OK |
|
|
035 |
Recall mode |
1:T-BR 2:E-RE |
T-BR |
OK |
|
|
039 |
LCD contrast |
NORMAL/LIGHT/DARKER |
NORMAL |
NG |
|
|
041 |
Remote FAX activation code |
ON/OFF |
ON/ID=Af9 |
NG |
|
|
042 |
Message alert |
1:ON 2:OFF |
OFF |
OK |
|
|
043 |
Recording time alert |
1:ON 2:OFF |
OFF |
OK |
|
|
046 |
Friendly reception |
1:ON 2:OFF |
ON |
OK |
|
|
047 |
FAX voice guidance |
1:ON 2:ERROR 3:OFF |
ON |
OK |
|
|
054 |
Recording time for TAD/FAX greeting message |
1:16s 2:60s |
16s |
OK |
|
|
058 |
Original setting |
1:NORMAL 2:LIGHT 3:DARKER |
NORMAL |
OK |
|
|
060 |
Message transfer |
OFF/MESSAGE/PAGER |
OFF |
NG |
|
|
061 |
Transfer greeting |
CHECK/RECORD/ERASE |
CHECK |
NG |
|
|
067 |
ICM monitor |
ON/OFF |
ON |
OK |
|
|
070 |
FAX pager |
ON/OFF |
OFF |
NG |
|
|
076 |
FAX connecting tone |
ON/OFF |
ON |
OK |
|
|
080 |
Set default |
YES/NO |
NO |
NG |
|
|
089 |
Handset Switch |
1:USE HANDSET/2:NO HANDSET |
USE HANDSET |
OK |
|
|
501 |
Pause time set |
001-600 X 100msec |
035 |
OK |
|
|
502 |
Flash time set |
01-90 X 10msec |
8 |
OK |
|
|
503 |
Dial speed set |
1 |
10pps 2:20 pps |
10 |
OK |
|
510 |
VOX time |
1 |
6sec 2:4sec |
6sec |
OK |
|
511 |
VOX sense |
1 |
HIGH 2:LOW |
HIGH |
OK |
|
520 |
CED frequency select |
1 |
2100Hz 2:1100Hz |
2100 |
OK |
|
521 |
International mode select |
1 |
ON 2:OFF |
ON |
OK |
|
522 |
Auto standby select |
1 |
ON 2:OFF |
ON |
OK |
|
523 |
Receive equalizer select |
1 |
ON 2:OFF |
OFF |
OK |
|
524 |
Transmit equalizer select |
1 |
ON 2:OFF |
OFF |
OK |
|
533 |
Message transfer auto redial time set |
00-99 |
03 |
OK |
|
|
534 |
Message transfer auto redial line disconnection time set |
001-999 |
065 |
OK |
|
|
544 |
Document feed position adjustment value set |
01-99 step |
|
OK |
|
|
550 |
Memory clear |
Press "START" |
|
NG |
|
|
551 |
ROM check |
Press "START" |
|
NG |
|
|
553 |
Monitor on FAX communication select |
1:OFF 2:P-B 3:ALL |
OFF |
OK |
|
|
554 |
Modem test |
Press "START" |
|
NG |
|
|
555 |
Scanner test |
Press "START" |
|
NG |
|
|
556 |
Motor test |
Press "START" |
|
NG |
|
|
557 |
LED test |
Press "START" |
|
NG |
|
|
558 |
LCD test |
Press "START" |
|
NG |
|
|
559 |
Paper jam detection select |
1:ON 2:OFF |
ON |
OK |
|
|
560 |
Cutter select |
1:ON 2:OFF |
ON |
OK |
|
|
561 |
Key test |
Press any key |
|
NG |
|
|
562 |
Cutter test |
Press "START" |
|
NG |
|
|
563 |
CCD position adjustment value set |
00~03mm |
|
OK |
|
|
570 |
Break % select |
1:61% 2:67% |
67% |
OK |
|
|
571 |
ITS auto redial time set |
00-99 |
03 |
OK |
|
|
572 |
ITS auto redial time line disconnection time set |
001-999 |
065 |
OK |
|
|
573 |
Remote turn-on ring number set |
01-99 |
20 |
OK |
|
|
576 |
K Break detect |
1:ON 2:OFF |
ON |
OK |
|
|
579 |
Detect bell type |
1: TYPE 1 2: TYPE 2 |
TYPE 1 |
OK |
|
|
580 |
TAM continuous tone detect |
1:ON 2:OFF |
ON |
OK |
|
|
585 |
TEL/FAX TAD mode |
1:ON 2:OFF |
OFF |
OK |
|
|
590 |
FAX auto redial time set |
00-99 |
03 |
OK |
|
|
591 |
FAX auto redial line disconnection time set |
001-999 |
065 |
OK |
|
|
592 |
CNG transmit select |
1:OFF 2:ALL 3:AUTO |
ALL |
OK |
|
|
593 |
Time between CED and 300 bps |
1:75 2:500 3.Is |
75ms |
OK |
|
|
594 |
Overseas DIS detection select |
1:1st 2:2nd |
1st |
OK |
|
|
595 |
Receive error limit value set |
001-999 |
100 |
OK |
|
|
596 |
Transmit level set |
15~00dBm |
-10 |
OK |
|
|
717 |
Transmit speed select |
1:9600 2:7200 3:4800 4:2400bps |
9600bps |
OK |
|
|
718 |
Receive speed select |
1:9600 2:7200 3:4800 4:2400bps |
9600bps |
OK |
|
|
719 |
Ringer off in TEL/FAX mode |
1:ON 2:OFF |
ON |
OK |
|
|
721 |
Pause tone detect |
1:ON 2:OFF |
ON |
OK |
|
|
722 |
Redial tone detect |
1:ON 2:OFF |
ON |
OK |
|
|
732 |
Auto disconnect cancel time |
1:350msec 2:1800msec 3:OFF |
350msec |
OK |
|
|
763 |
Friendly reception CNG detection select |
1:10S 2:20S 3:30S |
20S |
OK |
|
|
771 |
T1 timer |
1:35sec 2:60sec |
35sec |
OK |
|
|
775 |
Monition on pager call/message transfer select |
1:ON 2:OFF |
OFF |
OK |
|
|
784 |
Voice prompt test |
Press "START" |
|
NG |
|
|
815 |
Sensor check |
Press "START" |
|
NG |
|
|
841 |
Digital SP-Phone RX & TX Check |
Press "SP-Phone" |
|
NG |
|
|
844 |
Original setting |
1 |
NORMAL 2:LIGHT 3:DARKER |
NORMAL |
OK |
|
858 |
Side tone circuit set |
1 |
ON 2:OFF |
ON |
OK |
|
991 |
Transmit basic list |
1 |
START |
|
OK |
|
992 |
Transmit advanced list |
1 |
START |
|
OK |
|
994 |
Transmit journal report |
1 |
START |
|
OK |
|
999 |
Transmit service list |
1 |
START |
|
OK |
OK : Can set the valve by the remote programming feature or by printing a list. NG : Can not set the valve.
Remote setting - удаленное управление OK-возможно, NG-невозможно.
