Термоблоки Kyocera FK-170 и FK-171

Автор: kvg
Просмотров: 869
1 1 1 1 1 1 1 1 1 1 Рейтинг 0.00 [0 Голоса (ов)]

Давно известно, что термоблоки Kyocera FK-170 и FK-171 совместимы между собой, хотя позиционируются они для разных моделей аппаратов:

FK-170 для аппаратов Kyocera FS-1110, FS-1120D, FS-1120DN, FS-1320D, FS-1320DN, FS-1370DN, FS-1024MFP, FS-1124MFP, FS-1030MFP, FS-1030MFP/DP, FS-1130MFP, FS-1035MFP/DP, FS-1135MFP.

FK-171 для аппаратов Kyocera ECOSYS P2035d, ECOSYS P2035dn, ECOSYS P2135d, ECOSYS P2135dn, ECOSYS M2030dn PN, ECOSYS M2030dn, ECOSYS M2035dn, ECOSYS M2530dn, ECOSYS M2535dn.

Но тем не менее они взаимозаменяемые, хотя есть небольшое различие в разъеме датчика выхода бумаги, но это не оказывает влияния на их совместимость. Внутренности блока, резиновый вал, тефлон, тоже взаимозаменяемые.

Однако, если вы установите термоблок FK-171, то вас может ожидать неприятный сюрприз - ресурс этого термоблока может оказаться ниже заявленного и намного. Вместо ста тысяч отпечатков, FK-171 может выйти из строя уже через 30-50 тысяч.

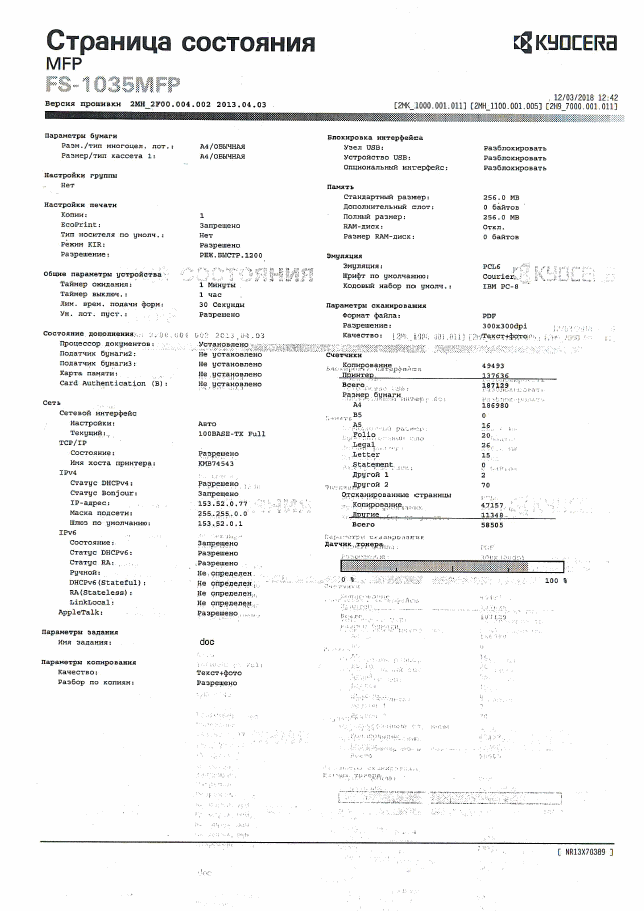

При работе аппарата с этим термоблоком отпечаток может быть с дефектом, причем дефект обычно появляется на первых отпечатках тиража и далее пропадает до следующего запуска на печать. Обычно дефект проявляется в двоении изображения:

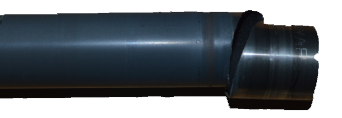

Если замерить период повтора, то он будет равен 73 мм, то есть равен длине окружности тефлонового вала.  Если попробовать стереть изображение, то этого не получиться, что говорит о перегреве тефлонового вала. И если это еще можно как-то попробовать устранить - установкой более тонкого типа бумаги в настройках печати (Fuser temperature is optimized to the paper type), сменить тонер, или включить резистор (20-30 кОм) параллельно цепи термистора, то далее нас ждет очередной сюрприз, а именно поломка шестерен (на данный момент шестерни идут уже с ребрами жесткости, но ломаются уже другие шестерни, которые работают с ними в сопряжении), износ бушингов и даже разрыв тефлонового вала:

P.S. Тефлоновый вал в термоблоке FK-171 немного тоньше (в угоду экономии), поэтому с ним такие проблемы.

P.P.S. Изношенные бушинги тефлонового вала можно использовать до трех раз, просто поворачивая их на 120 градусов в своем посадочном месте, необходимо лишь придумать как их закрепить от проворота.

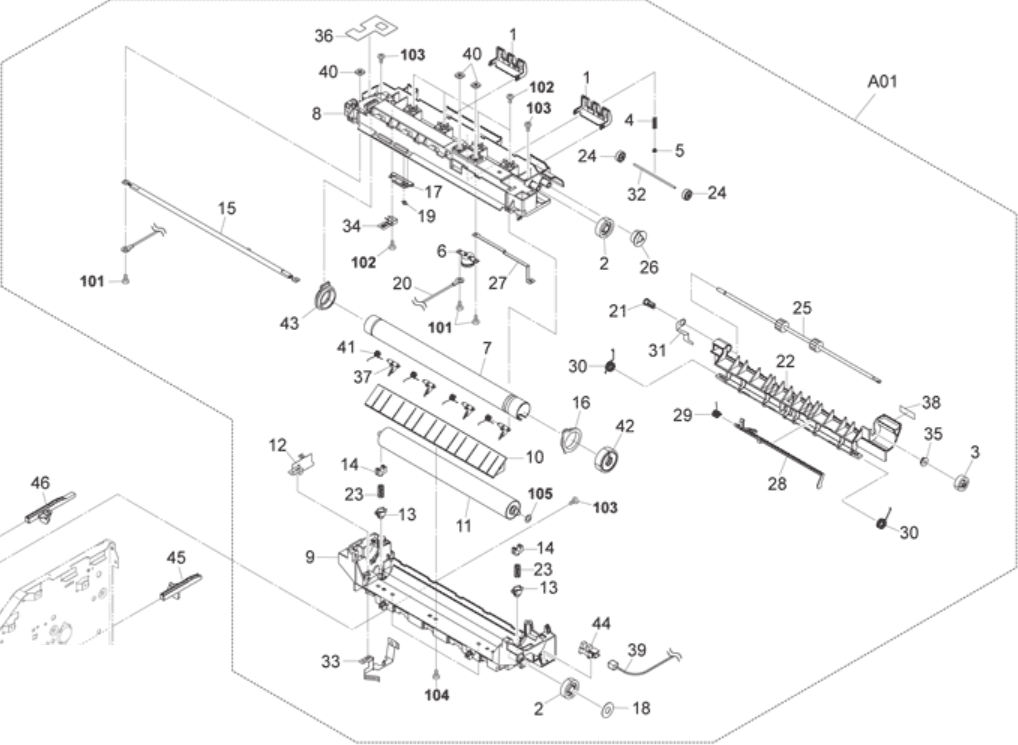

 Партс-каталоги этих блоков тоже схожи:





Нажмите чтобы открыть

Нажмите чтобы закрыть

1- 2FM02190 GUIDE CHANGE /B-11 FRAME A3
2- 302F925080 GEAR IDLE A Z29
3- 302F925140 GEAR EXIT Z21
4- 302F925340 SPRING EXIT
5- 302F925901 CAP SPRING EXIT
6- 302GR25290 THERMOSTAT M FUSER
7- 302H425010 ROLLER HEAT
8- 302H425050 FRAME FUSER UP
9- 302H425061 FRAME FUSER LOW
10- 302H425070 GUIDE FUSER
11- 302H425090 ROLLER PRESS
12- 302H425100 PLATE EARTH ROLLER
13- 302H425110 HOLDER SPRING PRESS
14- 302H425121 BUSH PRESS
15- 302H425140 HEATER LAMP U
15- 302H425130 HEATER LAMP E
16- 302H425150 BUSH HEAT R
17- 302H425170 HOLDER PULLEY
18- 302H425180 FILM GEAR PROTECT
19- 302H425190 PULLEY GUIDE FUSER
20- 302H446060 CONN.CORD ASSY PWS-HEATER(U)
20- 302H446050 CONN.CORD ASSY PWS-HEATER(E)
21- 302HN25450 BUSH EXIT
22- 302HS25030 GUIDE EXIT LOW
23- 302HS25040 SPRING PRESSURE
24- 302HS25050 PULLEY EXIT FUSER
25- 302HS25060 ROLLER EXIT
26- 302HS25070 GEAR Z18S IDLE
27- 302HS25080 PLATE CODE
28- 302HS25110 ACTUATOR FUSER
29- 302HS25120 SPRING ACTUATOR
30- 302HS25130 SPRING EXIT L
31- 302HS25140 PLATE EARTH EXIT
32- 302HS25150 SHAFT EXIT
33- 302HS25160 PLATE EARTH L
34- 302HS25190 THERMISTOR FUSER
35- 302HS25220 BUSH FUSER
36- 302HS25400 SHEET FUSER
37- 302HS25460 SEPARATOR
38- 302HS34120 LABEL FUSER OPERATION
39- 302HS46140 CONN.CORD ASSY CONTROL-EXITSENSOR
40- 5MMS111SL002 NUT FUSER A /FS-1800/3800 A4
41- 5MMW261LD055 SPRING SEPARATOR /FS-1000 A4
42- 5MVG148XN010 GEAR HEAT Z36 /43307P0005 A4
43- 5MVX441XN001 BUSH HEAT L /43307P0003 A4
44- 7NXSG2481+++H01 SENSOR OPT.
45- 302HS25200 LEVER FUSER R
46- 302HS25210 LEVER FUSER L
101- 5MBSP43006NW++R TP HEAD SCREW(+) / M3 X 6 DRFREE
102- 5MBTPB3012PW++R BIND T.T SCREW(+) / M3 X 12 CRFREE P-T
103- 5MBTPB4010PW++R BIND T.T SCREW(+) / M4 X 10 CRFREE P-T
104- 5MBTPB3008PW++R BIND T.T SCREW(+) / M3 X 8 CRFREE P-T
105- 7BC04060A050H01 FLAT A WASHER M6X10X0.5T SUS
