Одна из причин замятия бумаги в Canon PIXMA

Автор: kvg
Просмотров: 12886
1 1 1 1 1 1 1 1 1 1 Рейтинг 0.00 [0 Голоса (ов)]

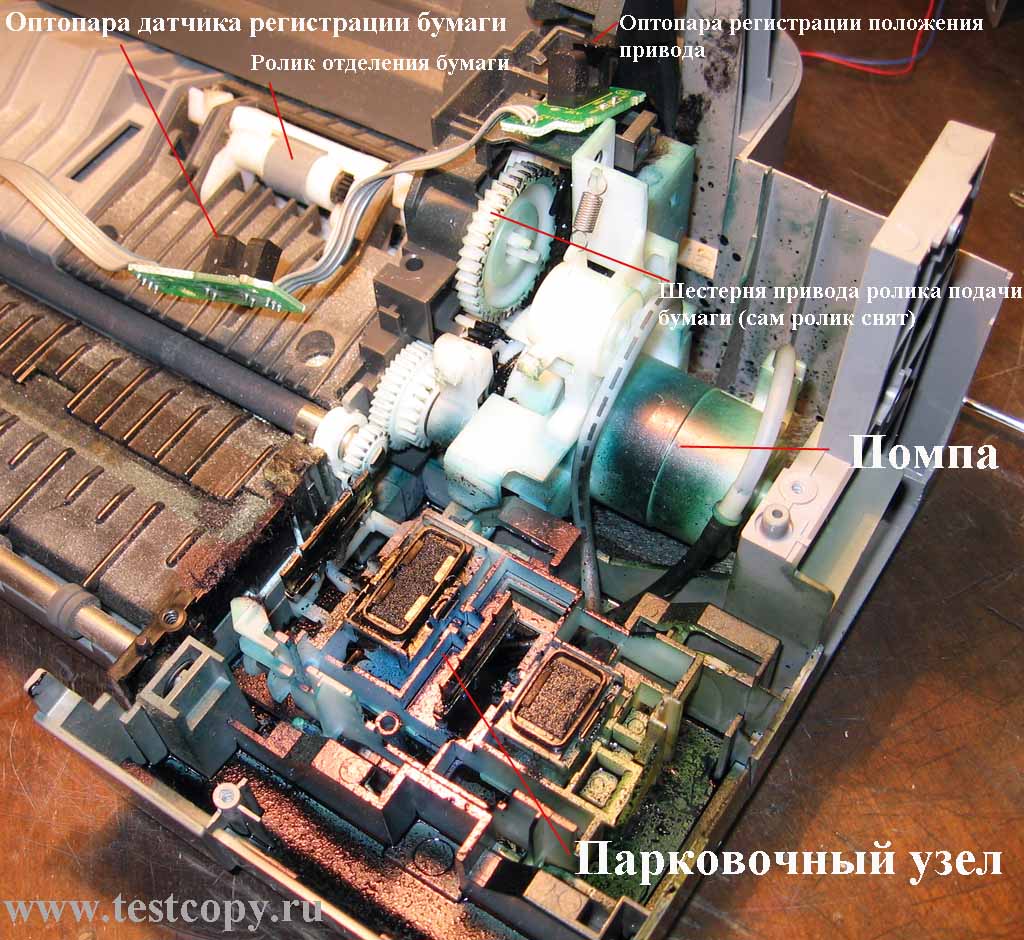

Тех кто много печатает на принтерах серии PIXMA (например Canon PIXMA IP2200) подстерегает следующая неприятность. В один прекрасный день при захвате бумаги драйвер принтера сигнализирует через статус монитор о замятии. То есть принтер захватывает бумагу и сразу впадает в ошибку "замятие". Никаких посторонних предметов в тракте прохождения бумаги нет, бумага просто останавливается внутри принтера. При внимательном осмотре выясняется, что ролик захвата бумаги вместо одного оборота делает два, насильно проталкивая бумагу внутрь принтера через датчик бумаги, который и регистрирует замятие.  После разборки принтера выясняется, что все механизмы принтера в чернилах:

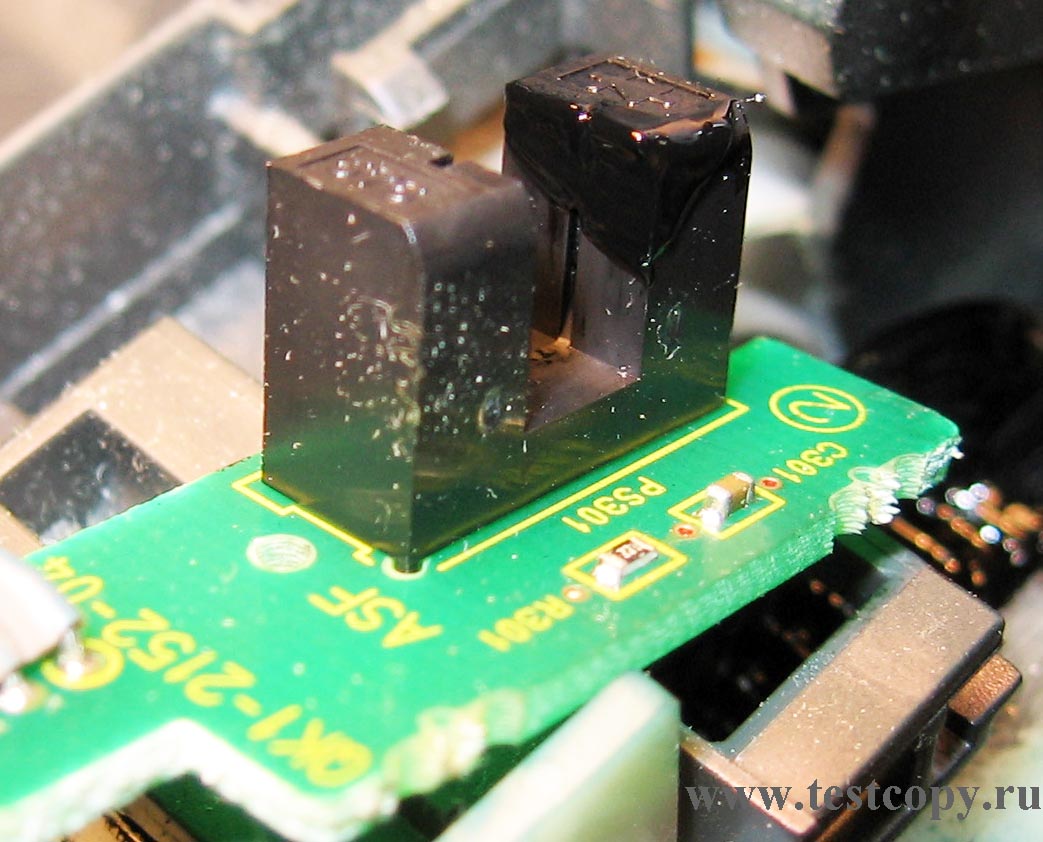

Оптопара подсчитывающая кроме всего прочего и количество оборотов ролика захвата, так же загрязнена чернилами. Это хорошо видно на фото:

an>

Логика принтера не получая сигнал от оптопары дает команду на повторный поворот ролика захвата бумаги.

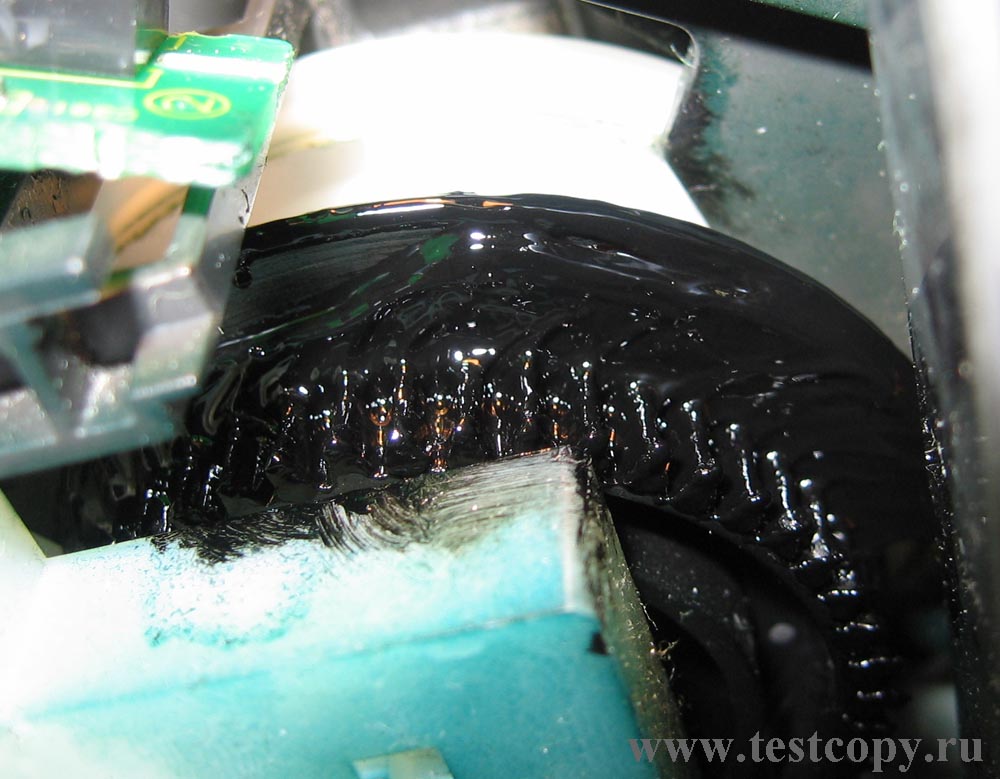

Почему же загрязняется эта оптопара? Несмотря на то, что эта оптопара закреплена сверху приводного колеса, само приводное колесо  и другие шестерни этого узла находится в нежелательной близости от помпы прокачки чернил, а точнее от ее выходных трубок, через которые чернила и попадают на это колесо:

Приводное колесо испачкано в чернилах, которые и попадают на корпус оптопары.

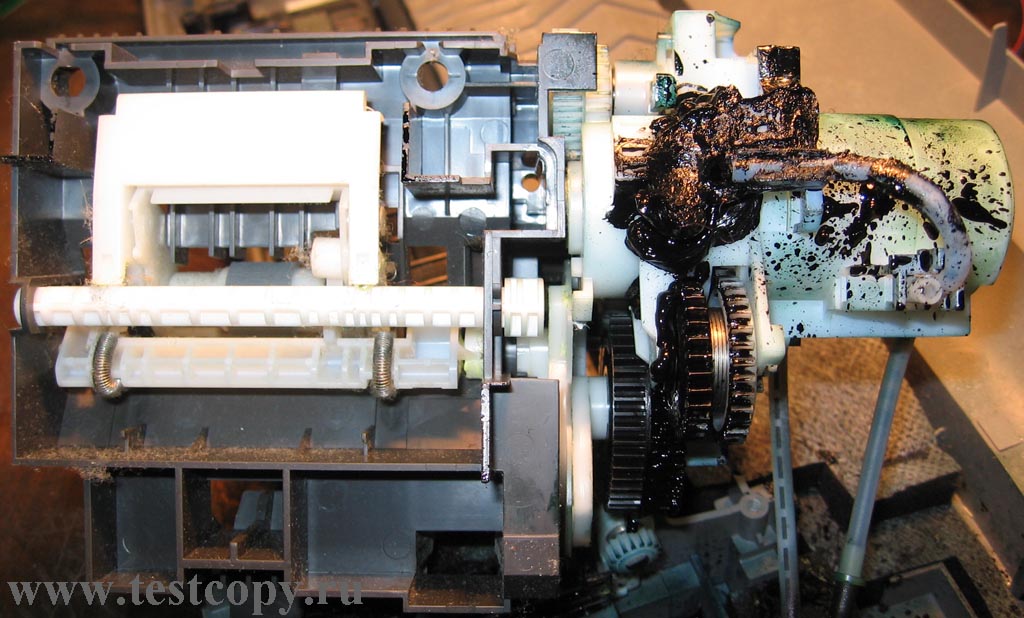

Если посмотреть на весь узел снизу, то увидим те самые трубки помпы, через которые чернила и попадают на шестерни узла, а потом и на приводное колесо:

Видно, что из-за неудачного расположения трубок помпы чернила попадают на узел.

Желательно не только удалить чернила из корпуса оптопары, но и промыть от чернил весь узел:

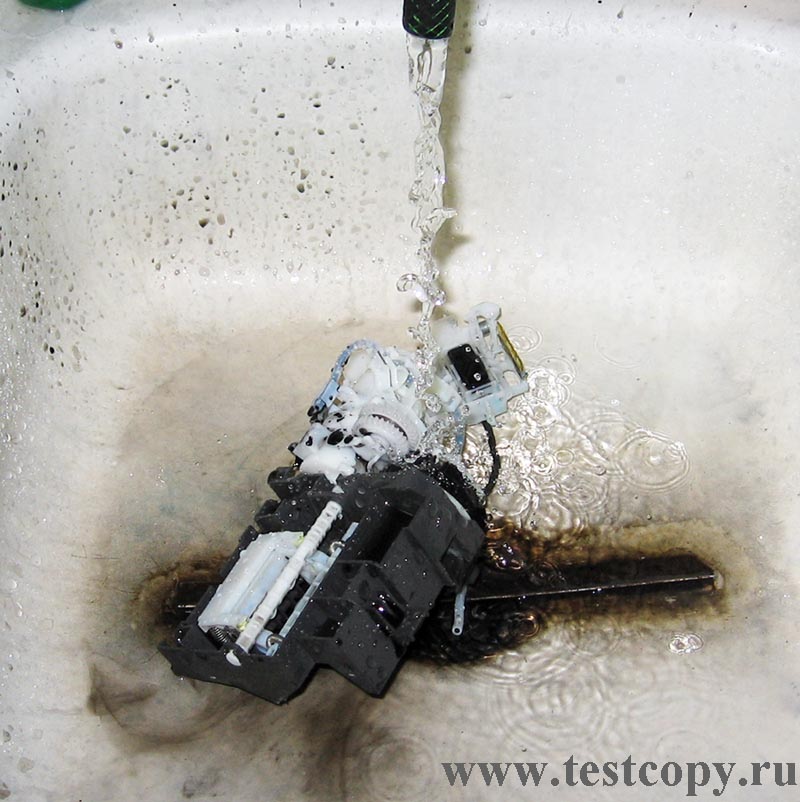

Можно весь узел поместить в воду, что бы хорошенько его отмыть.

Желательно, раз принтер разобран, отмыть парковочный узел и абсорбер, после всех манипуляций, высушиваем все элементы, собираем принтер и печатаем дальше.
