Рис.№39. Еще один пример неисправности светочувствительного барабана.

Рис.№39

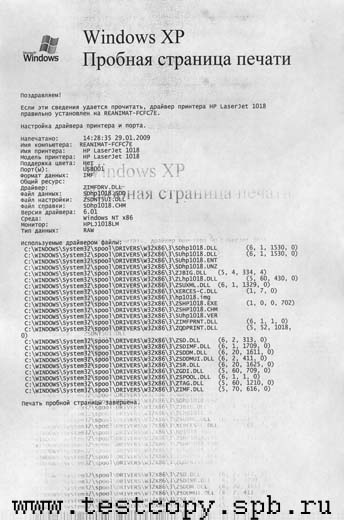

Рис.№39. Износ или засветка светочувствительного барабана. На отпечатке наблюдаем повторы изображения с периодом следования светочувствительного барабана. Необходимо восстановление картриджа.

Следующий отпечаток демонстрирует нам неправильную заправку картриджа.

Рис.№40

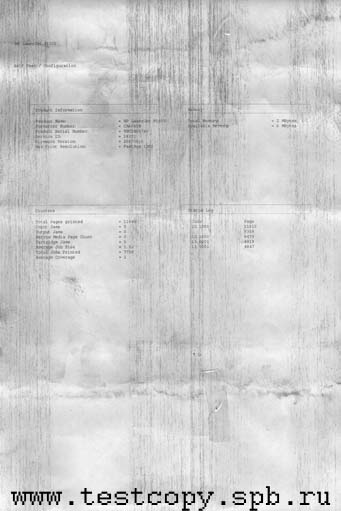

Рис.№40. При заправке не был очищен бункер для отработанного тонера и из него начинает просыпаться тонер. Кроме грязного отпечатка это приводит к чрезмерно усиленному износу светочувствительного барабана. Картридж необходимо перезаправить.

Рис.№41

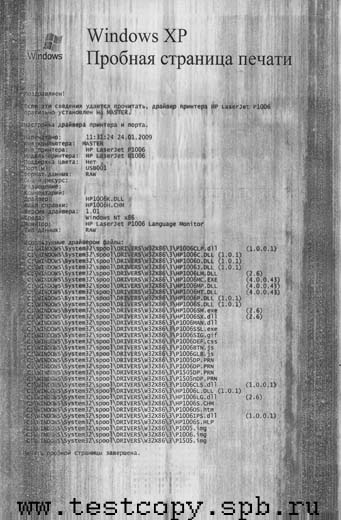

Рис.№41. Пропадающий контакт на валу заряда - тонкие темные полосы. Пузырчатый рисунок - повреждение бушинга(ов) магнитного вала.  Картриджу требуется замена комплектующих.

Рис.№42. Иногда вместо текста принтер печатает "абракадабру".

Рис.№42

Рис.№42. В данном случае произошел сбой в работе драйвера принтера. Если не помогло выключение-включение принтера, то попробуйте в  настройке печати выставить опцию загружаемые шрифты   -  Панель управления - Принтеры и факсы - Свойства принтера - вкладка Дополнительно - кнопка Умолчания- вкладка Расположение - кнопка Дополнительно - раздел Графика - параметр Шрифт TrueType - сменить значение на Загружаемый шрифт, если не помогло, то требуется переустановить драйвер принтера. Так же можно попробовать сменить драйвер на PCL 5e


На рисунках №43-№44 представлены отпечатки сделанные картриджами в которых по ошибке был засыпал не соответствующий тонер:

Рис.№43


Рис.№44

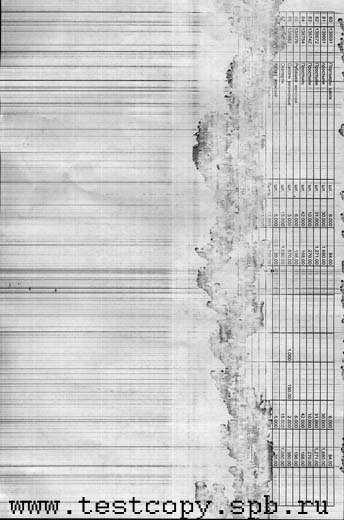

Рис.№43-44. В картридж HP был засыпан тонер для картриджей других производителей принтеров. Требуется перезаправка картриджа.назад

плохой контакт на фотобарабан

Рис.№45

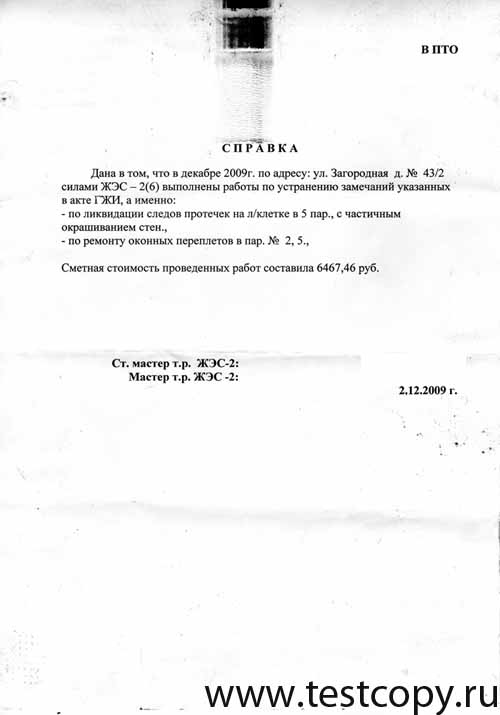

Рис.№45 Некачественная заправка картриджа. После установки фотобарабана в процессе заправки выдавился штифт, с помощью которого обеспечивается "земляной" контакт на фотобарабан. Картридж EP-27.

засохший ракель

Рис.46

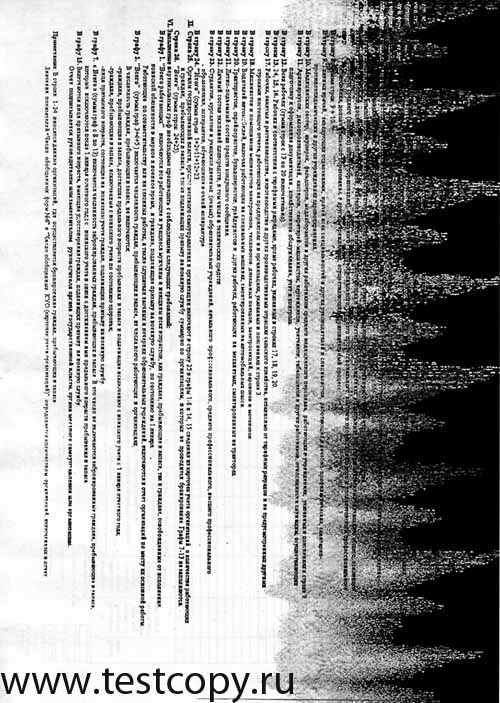

Рис.№46 В данном случае в возникновении дефекта виноват нож очистки фотобарабана (ракель). Кромка ножа очистки выполнена из мягкого материала и со временем "подсыхает" (процесс этот длительный, но имеет место быть.) и не может стирать остатки тонера с фотобарабана.

грязь под майларом

Рис.№47

Рис.№47 Под пленку, которая не допускает просыпания отработанного тонера из картриджа, попала грязь. В результате начал просыпаться тонер внутрь принтера, в данном случае грязь под пленку (майлар) попала в центре  и тонер начал просыпаться на ролик захвата бумаги, который и начал оставлять на бумаге такой след. Такая ситуация встречается часто, когда начинают печатать на черновиках и особенно на "продырявленных" дыроколом. Вовремя не замеченная грязь под майларом процарапывает поверхность фотобарабана, а просыпающийся внутрь принтера тонер приводит к необходимости провести профилактику принтера.
