#{title}

**alex73343** » Пн мар 30, 2015 10:57 am

Мне кажется - всё это ерунда.
Шестерня получается изначально не целостная, а состоит из слоёв - всё-равно развалится!

**raven82** » Чт апр 09, 2015 1:15 pm

если слайсить (резать на слои) разными программами то и результат разный.
при использовании Cura получили наиболее плотную шестерню.
в данный момент напечатана та же шестерня Нейлоном.
работает уже 3 часа - износ не наблюдается, продолжаем крутить.

**Mesko** » Пт апр 10, 2015 12:04 am

raven82 писал(а):если слайсить (резать на слои) разными программами то и результат разный.
при использовании Cura получили наиболее плотную шестерню.
в данный момент напечатана та же шестерня Нейлоном.
работает уже 3 часа - износ не наблюдается, продолжаем крутить.

Давно наблюдаю за темой, хочу сказать одной главное желание идти вперед, все получится.
Кстати жалуешься что шестеренка сыпется, в китайских картриджах 42X тоже крошилась у фотовала со временем, при чем ставил разные валы результат одинаковый, причина в микро посадках и размерах. Возможно как вариант шестеренку нужно термически обработать по завершению на небольших температурах.

**raven82** » Пт апр 10, 2015 5:24 am

рад что кому то тема интересна.
шестерню из ABS обрабатывать парами ацетона.
с обработкой нейлона пока не задумывался.
результаты ночи:
шестерня из нейлона проработала в FCшке 18 часов. это абсолютный рекорд. визуально не снимая шестерню - износ невиден. гоняем ее дальше.
параллельно напечатана шестерня в редуктор мотора ламинатора, фото к сожалению нет. пробег около 18 часов - проблем тоже не возникло.

**dviz** » Пт апр 10, 2015 12:04 pm

А выложи результаты разных пластиков которые пробовали, кто сколько продержался?

**alex73343** » Пт апр 10, 2015 7:05 pm

Молодцы!
Да, обрабатывать надо, конечно, после печати - иначе слоями и будет всё разваливаться...

**manik.76** » Вс апр 12, 2015 2:54 pm

raven82 писал(а):...шестерню из ABS обрабатывать парами ацетона...

А подробней можно про ЭТО????

**__Oleg__** » Вс апр 12, 2015 6:39 pm

О, про пары ацетона не встречал, а вот что в печь кладут на час при определенной температуре где-то читал.

**raven82** » Пн апр 13, 2015 4:27 am

промежуточные результаты
ABS - 3-4 часа, крошатся зубья
PLA - 6-7 часов, работает мягче, выкрошились зубья
Nylon - 4 суток примерно, наблюдается небольшой износ сопрягающейся оригинальной шестерни. (примерный пробег 50 тыщ листов)
Hips - пока не испытан
Насчет обработки:
1.пробовали налить в железную банку ацетона на дно, поместить на постамент фигурку, все это нагревается до примерно 50 градусов. крышка естественно закрыта.
при этом опускали в банку работающий кулер от ноутбука. результаты: обработка детали не равномерная. вентилятор видимо был лишним). время 10 минут
2. железная банка, обкладываем салфетками стенки, крепим салфетки магнитиками от жестких дисков. наливаем ацетон, крутим банку чтобы все салфетки промокли. ставим фигурку на постамент, закрываем крышку.
ждем 40 минут, вынимаем фигуру. результат очень неплох.
П.С. пластик разных производителей реагирует с ацетоном по разному, время выдержки нужно подбирать индивидуально.
фото обработанных деталей позже, сегодня занят.
Так же в субботу изготовлена шестерня привода термоблока для HP P3005. отпечатано 1000 страниц. результат: износа не наблюдается. Фото выложу позже)

**raven82** » Вт апр 14, 2015 3:43 am

nylon - 5 суток

**dviz** » Вт апр 14, 2015 3:36 pm

нейлон крут

**Vanya_STV** » Вт апр 14, 2015 5:22 pm

А какой у вас 3д принтер? Сами собирали или покупали? Поподробнее хотелось бы почитать

**raven82** » Ср апр 15, 2015 4:36 am

куплен тут http://3dexperts.ru/
конструктор инженер V2.
приобретался конструктор с целью изучения изнутри технологии работы.
запчасти пришли конечно все, но прошивка пришла кривая, пришлось изучать ее и переписывать.

**Nebula** » Вс июн 05, 2016 1:22 pm

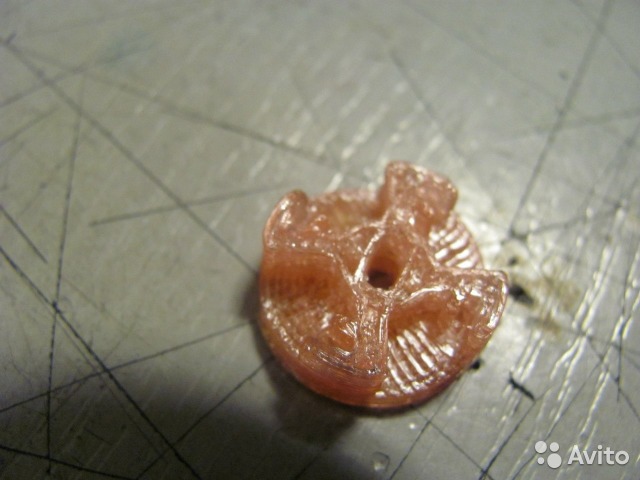

предлагаю возродить тему... она незаслужено забыта.. для затравки пара удачных собственных эспериментов на 3д

**Stalfed** » Пн июн 06, 2016 5:50 am

тема реально интересная и давно в голове ветает мысль о 3Д(смотрю только дешевые варианты за 15-20тыр из чайны), но... судя по тестам, 3Д можно использовать только как затычку пока не придет нормальная шестерня. либо покупать 3Д тыров за 150 - там вроде как ОЧЕНЬ неплохие результаты, а оно того стоит????

Добавлено спустя 1 минуту 45 секунд:
тест шестерни напечатанной на 3d принтере

Nebula писал(а):предлагаю возродить тему... она незаслужено забыта.. для затравки пара удачных собственных эспериментов на 3д

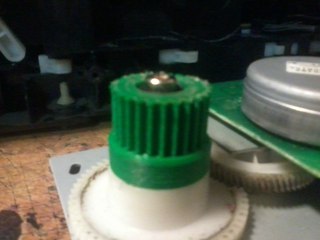

а вот зелененький результат, с виду очень даже ничего ) сколько в работе? живой/неживой? на чем напечатано?

тест шестерни напечатанной на 3d принтере

Кто сейчас на форуме

#{title}
