**Sveterkom** » Ср июл 05, 2017 7:24 am

Здравствуйте!

У LED монтора LG сгорела плата питания. Разобрал монитор, достал плату, а она вся горелая. Я особо не электронщик, но что смог проверил мультиметром. Один самый большой конденсатор вздулся, главный предохранитель перегорел, а так же два диода D106 и D107 пробитые, это те которые слева от большого конденсатора.

Остальное вроде как целое. Единственно не знаю как проверить 6ти ногий элемент похожий на транзистор SRT W6053S

Ребята, кто разбирается в электронике, судя по поврежденным элементам (большой кондер, два диода, пред), могло ли еще что-нибудь выйти из строя? Если да, то как проверить?

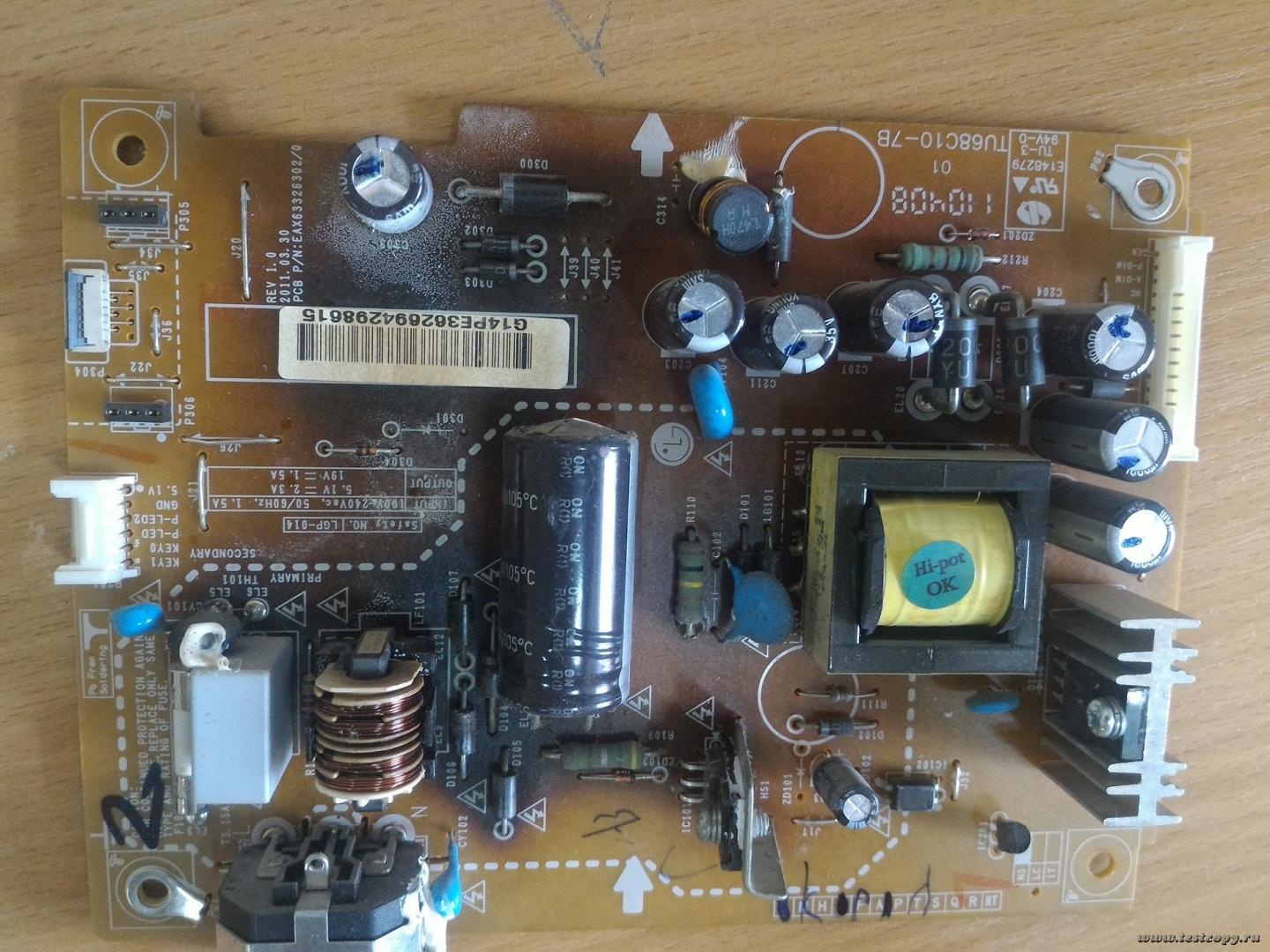

Вот фото платы в хорошем разрешении:
https://drive.google.com/open?id=1XiWSH ... RHXdTCcJTA

**flipper** » Ср июл 05, 2017 9:10 am

Ну покаместь не всё так плохо.
заменить ёмкость 120мкф 400v
проверить диодный мост и пред.

**Sveterkom** » Ср июл 05, 2017 2:33 pm

flipper писал(а):Ну покаместь не всё так плохо.
заменить ёмкость 120мкф 400v
проверить диодный мост и пред.

Не знаю, те ли диоды я проверял, но выяснил, что D106 и D107 пробитые. Они относятся к диодному мосту?

Надо ли проверить 6ти ногий элемент похожий на транзистор SRT W6053S?

**__Oleg__** » Ср июл 05, 2017 3:50 pm

Не стоит заморачиваться с этой платой, она уже не жилец, скоро диэлектрик (судя по виду гетинакса или текстолита) превратится в проводник, если он уже им не стал.

**flipper** » Ср июл 05, 2017 5:19 pm

Да d104-107 Это и есть диодный мост.Их надо менять

**Sveterkom** » Ср июл 05, 2017 8:10 pm

__Oleg__ писал(а):Не стоит заморачиваться с этой платой, она уже не жилец, скоро диэлектрик (судя по виду гетинакса или текстолита) превратится в проводник, если он уже им не стал.

За не имением другой такой платы, придется заморочиться с этой.

flipper писал(а):Да d104-107 Это и есть диодный мост.Их надо менять

Ок. Как уже выяснили, повреждены пред, диодный мост и большой кондер. При таких повреждениях могло ли зацепить что-нибудь еще?

**Sveterkom** » Чт июл 06, 2017 2:49 pm

Вобщем заменил пред, два диода и большой кондер. Монитор заработал! Единственно стоял кондер на 450 вольт 100 мкф, вместо него поставил то что было в мастерской 400 вольт, 165 мкф (а точнее два кондера по 200 вольт, 330 мкф соединенные последовательно). Можно ли оставить такой вольтаж, 400 против 450?

**avalon** » Чт июл 06, 2017 4:01 pm

нежелательно но можно
