Разбираемся с не определением картриджей на принтерах Epson.

Вот далеко не полный список принтеров, которые подвержены неисправности:

(Российский модельный ряд)

Принтеры (4 цвета): Epson Stylus T26, T27, T30, T40, C110, S22.
Фото-принтеры (6 цветов): Epson Photo R270, R290/295, R390, T50, T59, P50
МФУ (4 цвета): Epson Stylus CX3700, CX3900, CX4700, CX4900, TX106/109, TX117/119, SX125, SX425, SX550…
МФУ фото-серии (6 цветов): Epson Stylus RX590, RX610/615, TX650, TX700, TX710, TX800

Для начала смотрим на статус монитор на компьютере, нам необходимо выяснить, с чем конкретно мы столкнулись. Не советую ориентироваться на показания ЖК-дисплеев МФУ, поскольку они не несут всей нужной нам информации. Возможны два варианта:

1) Не определяется один или несколько картриджей.

Тут всё просто - виноваты либо сами чипы на картриджах, либо отсутствует контакт с контроллером CSIC.

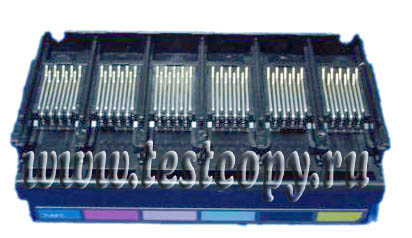

Сразу поясню, что такое CSIC. Это контроллер интеллектуальных Чипов на картриджах Epson. Выглядит он примерно вот так:



SCIC

Самый простой способ выяснить, что именно виновато - заменить картриджи, ПЗК (перезаправляемые картриджи) или СНПЧ (систему непрерывной подачи чернил).

2) Не определяются все картриджи!

Возможные варианты:



а) Есть повреждения или имеется неконтакт в разъёмах и шлейфах, идущих от каретки к основной плате. На практике такое встречается редко и, если и попадаются такие случаи, то в результате вмешательства личностей, у которых, извиняюсь, руки не на том уровне растут. На МФУ серии TX700/710/800 есть смысл обратить внимание на шлейф идущий к плате CSIC, он проложен отдельно от всей связки.



б) Вышла из строя плата SCIC . Выжечь её достаточно сложно, но возможно. Проверьте, не залит ли этот контроллер чернилами. Такое встречается, если пользователь относится к принтеру наплевательски, или чернила льёт мимо картриджей, или эксплуатирует его на износ, не заботясь о периодическом ТО. Неоригинальные чернила сильно «пылят», щедро окрашивая механизм принтера изнутри. Определить, так ли это, можно только заменив эту плату. Пока оставим этот вариант (всё равно заменить нечем), пойдём дальше.

в) Есть вероятность выхода из строя планки ЧИПов или основного SCSI-ЧИпа, если они раздельные. Проверяем заменой СНПЧ. Нечем проверить? Идём дальше.

г) Обесточена плата CSIC! т.е. несправны предохранители на основной плате. Начинаем разбираться подробно!

Для начала рассмотрим часть принципиальной схемы основной платы принтера:

Обратите внимание на то, что питание контроллера CSIC и печатающей головки принтера поступают через предохранитель. Обязательно (!) нужно проверить «живой» он или нет.

Для начала нужно найти на плате сам предохранитель, или предохранители. Они обозначаются стандартно F1,F2, достаточно малы по размеру и находятся вблизи от 2х силовых транзисторов управляющих шиной питания ПГ и CSIC.

Как разобрать принтер и добраться до основной платы (BOARD ASSY MAIN) догадаетесь сами.

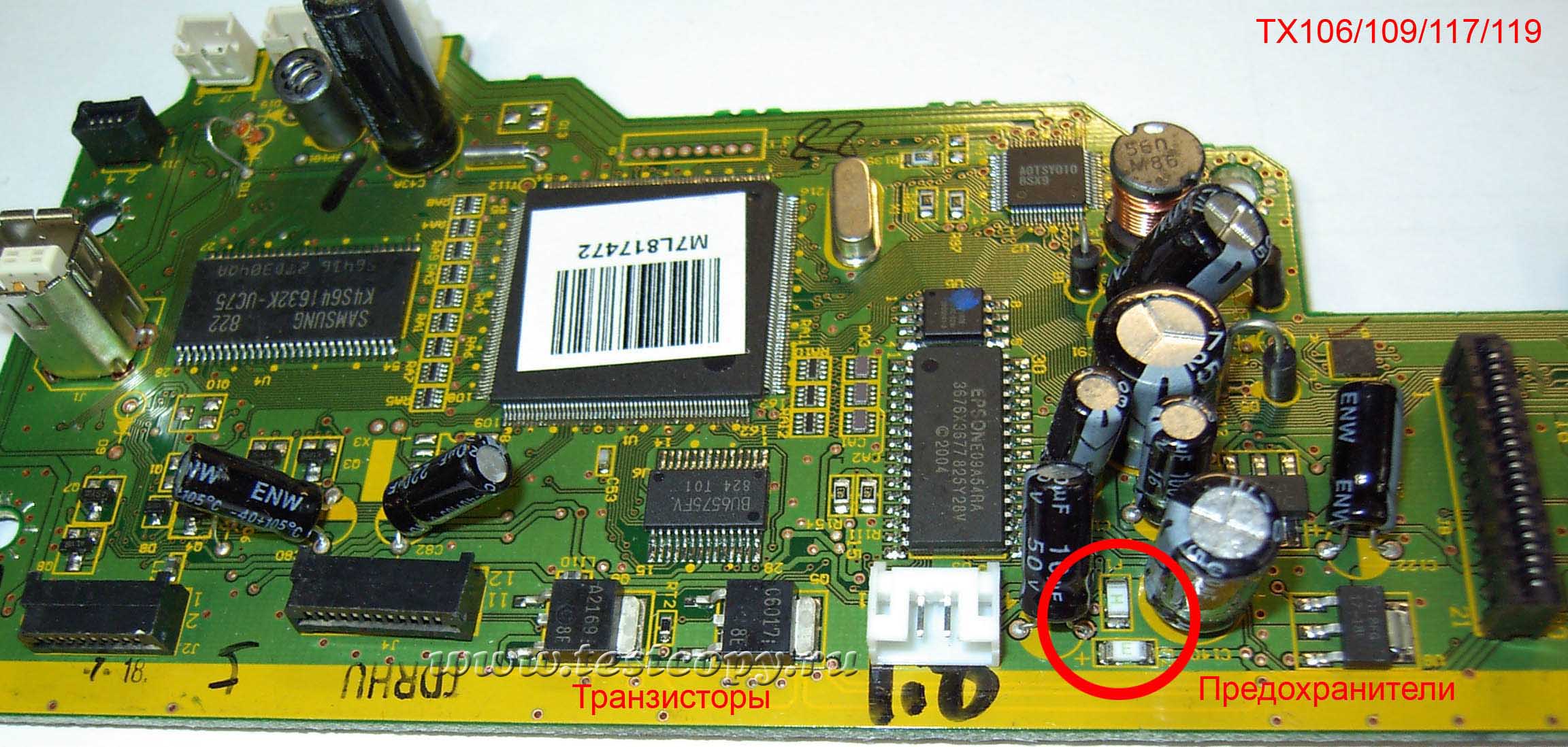

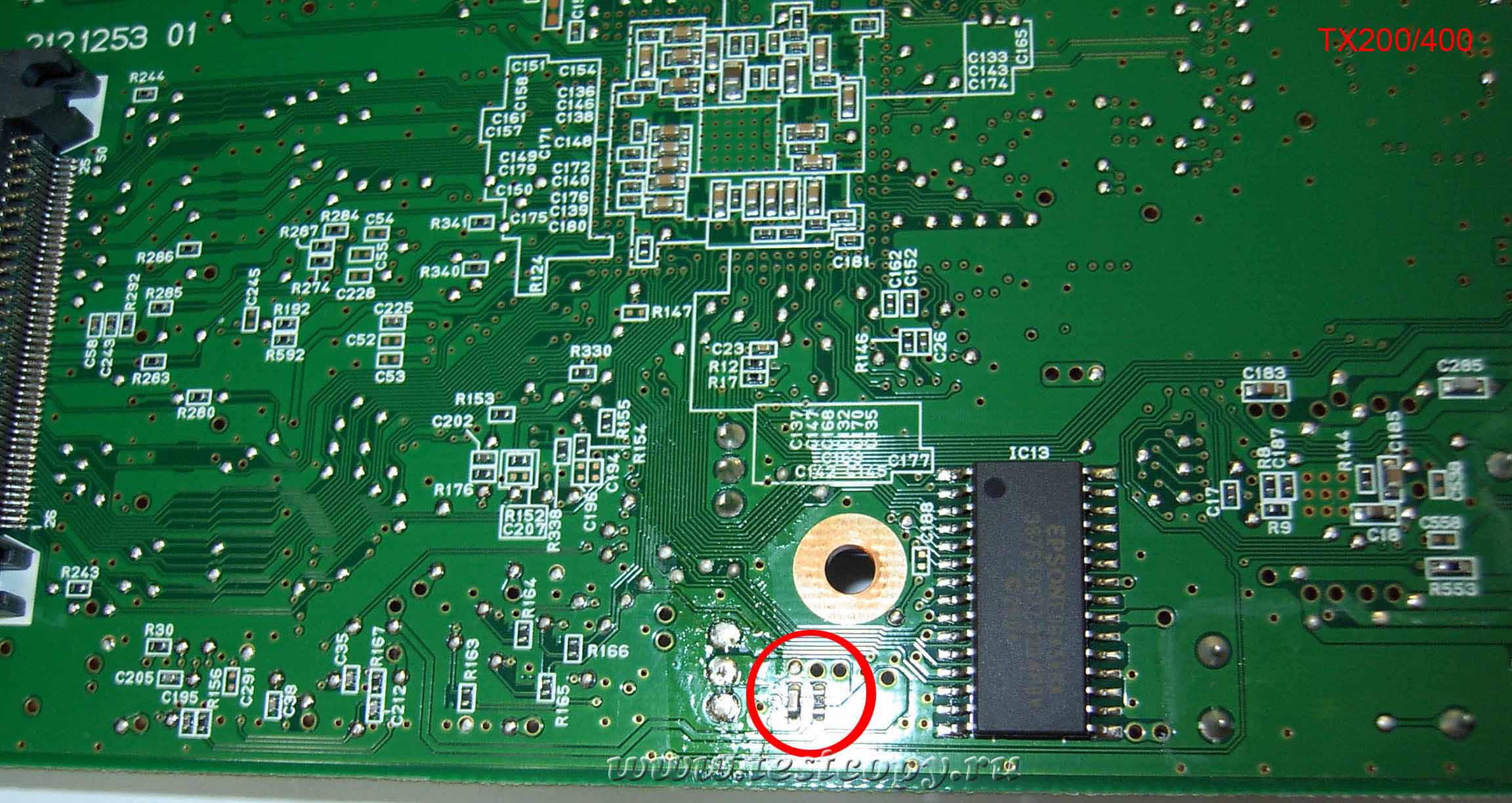

Покажу на примере плат Epson TX117, TX200, T50:

Проверяем предохранитель тестером и если он "дохлый" стоит задуматься, почему это произошло?! Общеизвестно, что плавкие предохранители защищают источник питания от нагрузки. Нагрузка в нашем случае это плата CSIC и Печатающая головка принтера, и раз предохранитель сгорел - это не случайно!!! Чувствуете опасность ситуации? В любом случае продолжаем...

Восстанавливаем предохранитель обычной "соплёй", искать такой же конечно смысл конечно есть, но в нашем случае хуже уже не будет!  Принтер сразу не включаем!!!

Если на плате применяются обычные биполярные транзисторы, как например на TX117 TX200, то замеряем переходы база-коллектор, база-эммитер. Сопротивление должно быть не менее 250 ОМ. Если тестер "зазвенел", меняем транзисторы.

Крайне нежелательно менять транзисторы на аналоги, т.к схема питания головки очень похожа на старые усилители мощности ЗЧ и представляет из себя сбалансированную пару pnp/npn с нулевой точкой. Найти их в продаже практически невозможно, поэтому если менять, то менять сразу оба на согласованную пару, поройтесь в Даташитах и подберите что-нибудь подходящее.

Далее подключаем все шлейфы к плате и замеряем сопротивление между предохранителями и массой, в норме сопротивление составляет примерно 480 ОМ.

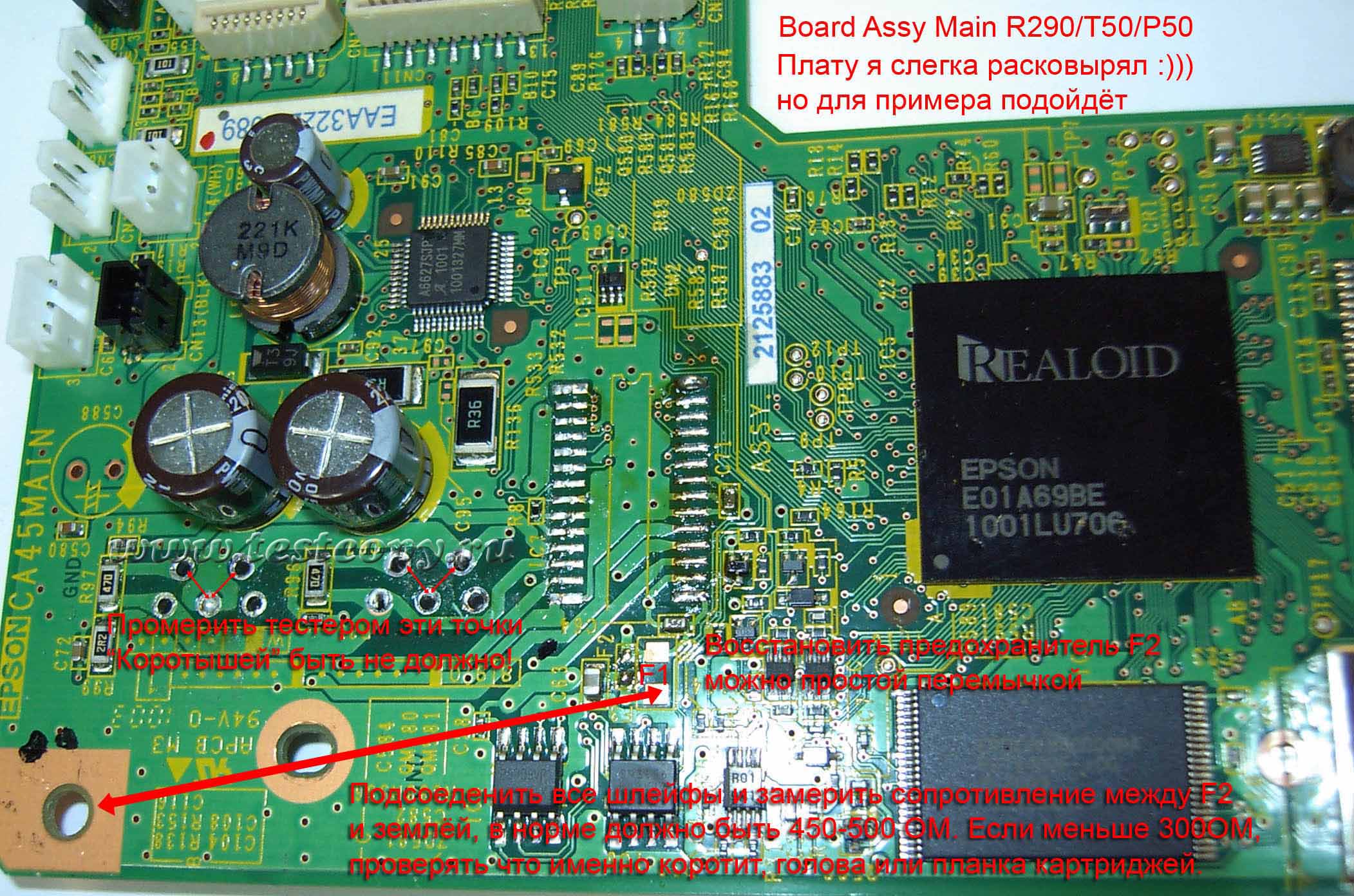

Теперь рассмотрим более сложный случай, на плате установлены транзисторные сборки серии TT. В пример пойдёт плата T50.

После восстановления предохранителя, промеряем переходы на сборках, как показано на фото, если всё ОК, подключаем шлейфы и замеряем сопротивление между F2 и землёй, сопротивление должно быть в переделах 480 Ом.

Если всё в порядке, собираем принтер и включаем. Этот момент я называю СМОГ-ТЕСТОМ! Если дым сразу не пошёл значит, у нас есть возможность установить картриджи и вывести на печать тест дюз, это самый важный тест принтера.

На что ещё нужно обратить внимание!!!

В ситуации, когда мы сталкиваемся с «мёртвыми» транзисторами следует выяснить, почему они вышли из строя:

В первую очередь нужно осмотреть разъём печатающей головки на предмет попадания в него жидкостей, чернил например. Как показывает практика, даже одной небольшой капли в этом разъёме достаточно, чтобы выжечь основную плату. Если видим следы электролиза на шлейфе, тщательно вычищаем и его и разъём! Помните, если вы оставите нагар в этом месте (а это не что иное, как электропроводные углеродистые соединения), то принтер поработает немного и снова умрёт. В некоторых случаях, прогоревший разъём целесообразно заменить (перепаять).

Во вторых таким же образом, внимательно рассматриваем разъём планки CSIC.

Дополнение: Недавно столкнулся с проблемой такого рода: Привезли на ремонт принтер T50, проблема стандартная, " не определяются все 6 картриджей". Источник дефекта - залитый чернилами шлейф печатающей головки. Промыл, почистил разъём и шлейф, проверил транзисторные сборки, они оказались "живыми". Предохранитель - "сдох". Восстановил предохранитель перемычкой. Включил, картриджи определились но на печати - чистый лист! Разобрал всё снова и при внимательном рассмотрении обнаружил аккуратную, маленькую дырку в микросхеме шифратора сигналов ПГ. Вот такая вот хрень.. Теперь вот, в обязательном порядке рассматриваю эту микруху на предмет "дырок" :-)

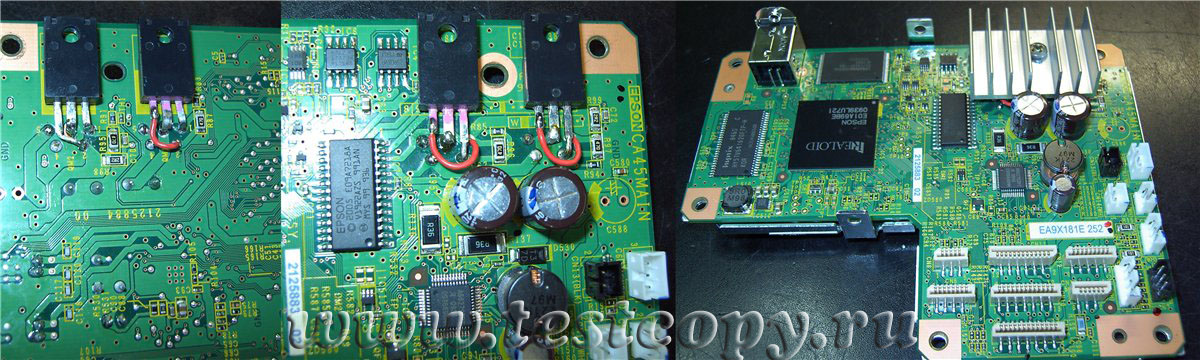

Вариант ремонта платы. Компоненты выпаянные из платы Epson R270.

Комментарии (143)

This comment was minimized by the moderator on the site

У меня TX200 стоит снпч, год все было нормально пока не начал ругаться на черный картридж "Вставьте совместимый картридж". Уже вставлял и оригинальные эпсон'овские - та же фигня, ругается только на один картридж Контакты в блоке нормальные, на...

У меня TX200 стоит снпч, год все было нормально пока не начал ругаться на черный картридж "Вставьте совместимый картридж". Уже вставлял и оригинальные эпсон'овские - та же фигня, ругается только на один картридж Контакты в блоке нормальные, на чипах тоже. В чем тогда проблема не поиму?

Подробнее
Александр
This comment was minimized by the moderator on the site

Александр, доброго времени дня!

"Вставьте совместимый картридж"
- Эпсоновский принтер не может так писать! ни разу не видел! , это вообще противоречит логике. :-)
Картридж не может быть опознан... вот так обычно выглядит ошибка.
К сожалению,...

Александр, доброго времени дня!

"Вставьте совместимый картридж"
- Эпсоновский принтер не может так писать! ни разу не видел! , это вообще противоречит логике. :-)
Картридж не может быть опознан... вот так обычно выглядит ошибка.
К сожалению, такая проблема встречается... нечасто, но бывает. Если Вы действительно попробовали поставить заведомо исправные оригиналы, и ошибка повторилась, то на принтере "погибла" плата CSIC. Обратитесь в ближайший АСЦ и закажите её (парт номер 1487938). Цена вопроса - примерно 300-350 руб. И ещё: те картриджи (ПЗК или СНПЧ), что у Вас были установлены на МФУ, я бы отправил в мусорное ведро!!!!

Подробнее
KOT
This comment was minimized by the moderator on the site

А где вы достанете новую плату?

К.В.Г.
This comment was minimized by the moderator on the site

в свободной продаже её нет?

Анна
This comment was minimized by the moderator on the site

Я не встречал. На этом заканчиваем дискуссию.

К.В.Г.
This comment was minimized by the moderator on the site

Небольшое дополнение к статье. (частный случай)
Недавно столкнулся с проблемой такого рода:
Привезли на ремонт принтер T50, проблема стандартная, " не определяются все 6 картриджей". Источник дефекта - залитый черинилами шлейф печатающей головки.
...

Небольшое дополнение к статье. (частный случай)
Недавно столкнулся с проблемой такого рода:
Привезли на ремонт принтер T50, проблема стандартная, " не определяются все 6 картриджей". Источник дефекта - залитый черинилами шлейф печатающей головки.
Промыл, почистил разъём и шлейф, проверил транзисторные сборки, они оказались "живыми". Предохранитель - "сдох". Восстановил предохранитель перемычкой. Включил, картриджи определились но на печати - чистый лист !!!

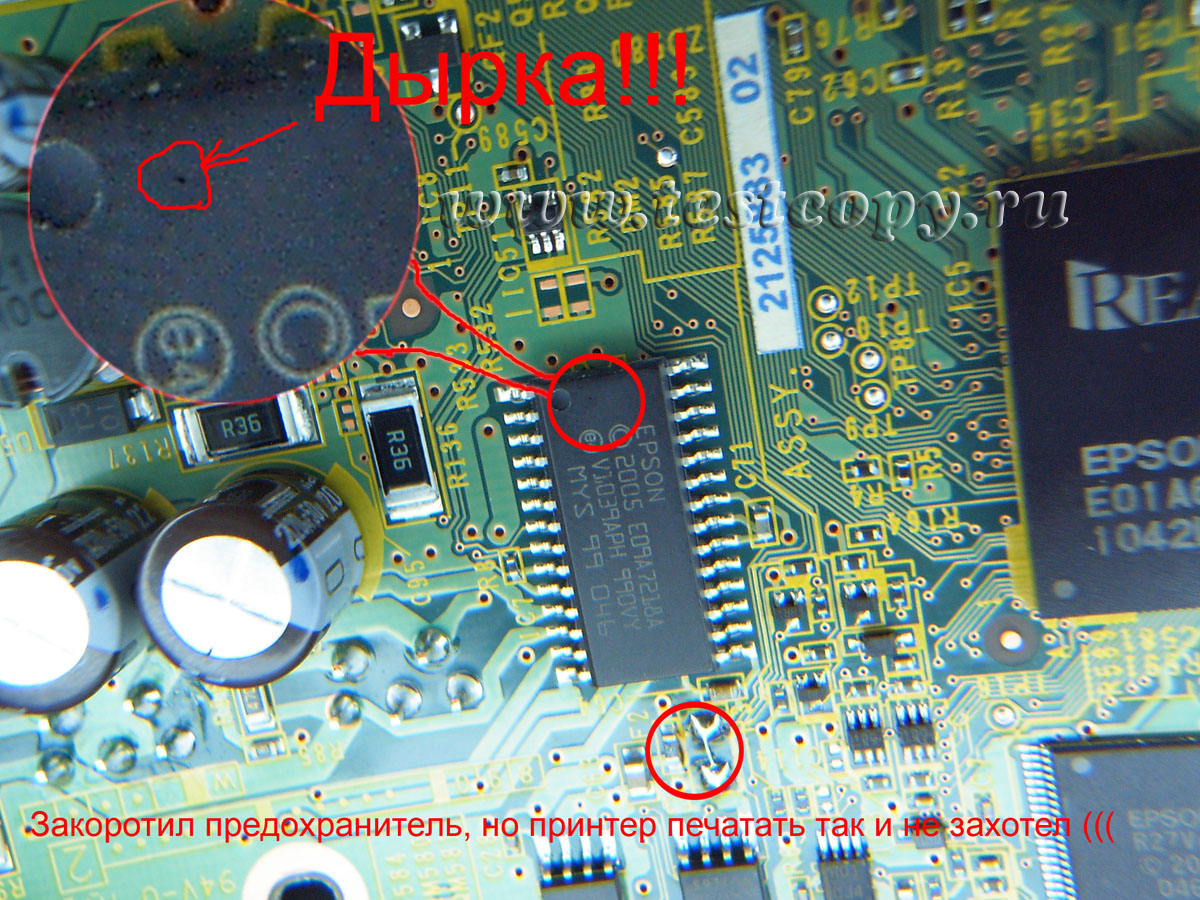

Разобрал всё снова и при внимательном рассмотрении обнаружил аккуратную, маленькую дырку в микросхеме шифратора сигналов ПГ. Вот такая вот хрень :sad: Теперь вот, в обязательном порядке рассматриваю эту микруху на предмет "дырок" :-)
Вот так это выглядит на практике [img]http://s010.radikal.ru/i312/1107/df/8e420d237d26t.jpg[/img]

Подробнее
KOT
This comment was minimized by the moderator on the site

Привет! У меня проблема такого плана. Сдох T50. Сначала не поределял все картриджи. Руководствуясь вашей статьей, определил что сдох предохранитель. Повесил, как здесь написано "соплю". При включении уже сдох транзистор. Есть знакомый, у которого...

Привет! У меня проблема такого плана. Сдох T50. Сначала не поределял все картриджи. Руководствуясь вашей статьей, определил что сдох предохранитель. Повесил, как здесь написано "соплю". При включении уже сдох транзистор. Есть знакомый, у которого в магазине оказался убитый R295, убили ПГ(потекла изо всех щелей). Снял от туда основную плату, и попробовал поставить на свой Т50. Завелся, но ни в какую не определял картриджи(предохранитель живой). Менял вместе с основной платой и CSIC, результат тот же. Решил посмотреть какие же там транзисторы. Оказалось что по маркировке те же самые, один в один, что и на моем Т50. Решил перепаять данные транзисторы на плату Т50. Вроде все делал аккуратно. Сначала перепаял оба транзистора с платы R295, потом сам предохранитель(он живой!). Теперь результат такой, принтер включается, но на несколько секунд и сам вырубается. Подскажите в чем может быть причина? Что еще можно посмотреть там?

Подробнее
ghost58
This comment was minimized by the moderator on the site

Posted by ghost58:

Что еще можно посмотреть там?
В Вашем случае, похоже что уже поздно чего либо смотреть. По всем признакам ПГ - мёртвая.
А шлейф и разъём ПГ перед включением - смотрели?
P/S платы R290 T50 P50 - я бы сказал вообще одинаковые,...

Posted by ghost58:

Что еще можно посмотреть там?
В Вашем случае, похоже что уже поздно чего либо смотреть. По всем признакам ПГ - мёртвая.
А шлейф и разъём ПГ перед включением - смотрели?
P/S платы R290 T50 P50 - я бы сказал вообще одинаковые, отличаются только содержимым Флэша.

Подробнее
KOT
This comment was minimized by the moderator on the site

P/S платы R290 T50 P50 - я бы сказал вообще одинаковые, отличаются только содержимым Флэша.[/quote]<br />Напрашивается вопрос : могу я поменять пару - мама + плата CSIC от R270 (R290) в корпус Т59, там голова живая!??????

Алексей
This comment was minimized by the moderator on the site

запуск производил только с подключением шлейфа панели кнопок и питания. в таком состоянии включатся на несколько секунд и отрубается. при включении моргает зеленый индикатор и оба ораньжевых. как я понял показывает ошибки при отключенных датчиках...

запуск производил только с подключением шлейфа панели кнопок и питания. в таком состоянии включатся на несколько секунд и отрубается. при включении моргает зеленый индикатор и оба ораньжевых. как я понял показывает ошибки при отключенных датчиках и электроприводах. при подключении поочереди датчиков и эл приводах уходят ошибки. но все так же включается всего лишь на несколько секунд. ПГ и CSIC я пока не подключал. решил не рисковать. пока их просматриваю на предмет выгоревших контактов. правда не нашел ни чего пока. может вы мне подскажите что еще можно по схеме посмотреть? у меня нет к сожалению схемы.

Подробнее
ghost58
This comment was minimized by the moderator on the site

как-то, все у того же знакомого, меня попросили посмотреть r270, была такая же картина. включался и отключался сам. стояла снпч и его залило. но он после какого-то времени простоя сам пошел. да еще вспомнил вот что, как написано в статье, при...

как-то, все у того же знакомого, меня попросили посмотреть r270, была такая же картина. включался и отключался сам. стояла снпч и его залило. но он после какого-то времени простоя сам пошел. да еще вспомнил вот что, как написано в статье, при подключении всех шлейфов замерил тестором между землей и предохранителем. у меня показывает 250 Ом. при отключении шлейфов 526 Ом. может это еще что подскажет. очень хочу восстановить сей девайс, мне он по нраву. омогите пожалуйста. С уважением.

Подробнее
ghost58
This comment was minimized by the moderator on the site

Уважаемый ghost58, у Вас нестандартная проблема, и связана она с вышедшей из строя основной платой. Давайте перенесём обсуждение на форум, заведите свою тему в соответствующем разделе, попробуем сообща Вам помочь. :-)

KOT
This comment was minimized by the moderator on the site

пожалуйста если можно дайте описание платы tx650 я не могу найти предохранители F1, F2, или помогите их найти.
пожалуйста очень надо!!!! ПЛЗ!!!

leomatrix
This comment was minimized by the moderator on the site

Подскажи пожалуйста rде ты нашёл f1 ???

Андрей
This comment was minimized by the moderator on the site

спасибо большое статья просто супер!!! все сделал и все работает!!!! мастера молодцы!!!
