Canon Laser Shot LBP-5200. Как я победил дефект.

Автор: Plusha
Просмотров: 9947
1 1 1 1 1 1 1 1 1 1 Рейтинг 0.00 [0 Голоса (ов)]

Интересный экземпляр поступил мне в ремонт. Аппарат новый, абсолютно чистый внутри, установлен новый драм и новые оригинальные тонер -картриджи. При печати выдавал листы с бледным изображением, исчезающем с одной стороны листа (градиент). Дефектный лист не сохранился, но похож на этот:

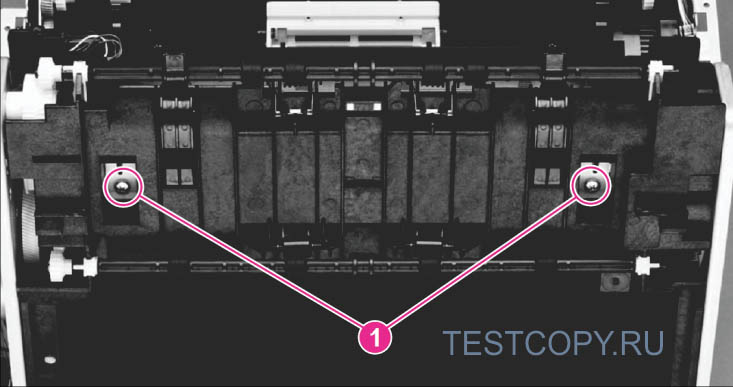

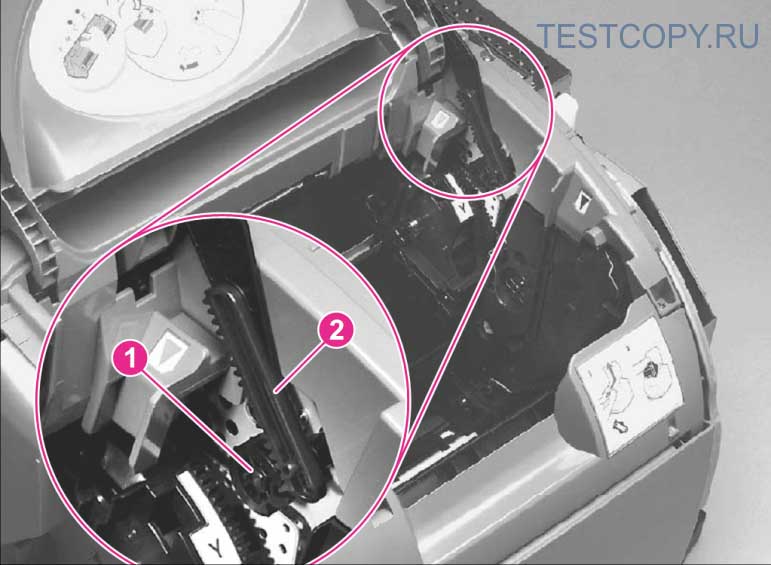

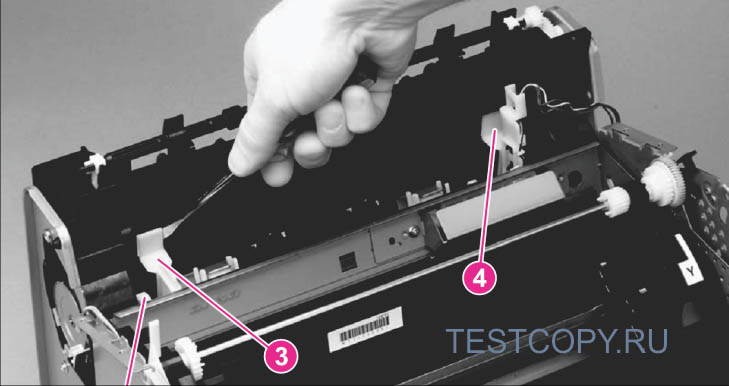

 Очевидно что причина дефекта- недостаточный и неравномерный прижим тонер-картриджей к блоку барабана. Действительно, проверив работу аппарата с открытой крышкой, убедился в этом. Пять раз разобрал и собрал аппарат полностью чтобы выяснить причину неисправности . Оказалось что держатели механизма прижима карусели (на рисунках обозначены цифрами 1,3,4) были установлены неправильно изначально, на заводе. Невероятно, но аппарат до сего момента ни разу не разбирался! Непонятно также, как он мог работать раньше!



 Также растянул пружинки механизма прижима (сделаны из мягкого металла)

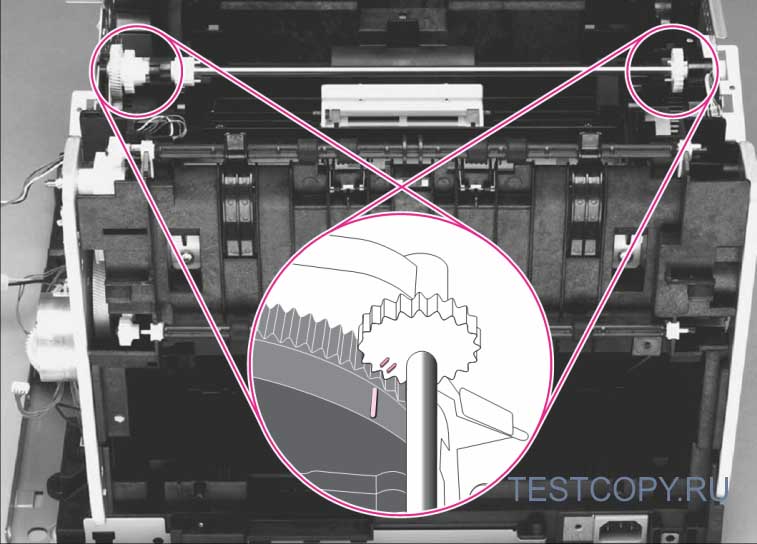

Важные моменты при сборке-разборке:

 Внимательно, не спеша собрал аппарат, включил- работает идеально! Незаметно наступило утро и я, с чувством выполненного долга пошел с работы домой :)
З.Ы. Напомню, что у Canon Laser Shot LBP-5200 есть брат-близнец HP Color LaserJet 2550. механика у них одинаковая.

Добавить комментарий

Комментарии

Plusha
0 # Plusha 22.05.2011 11:14

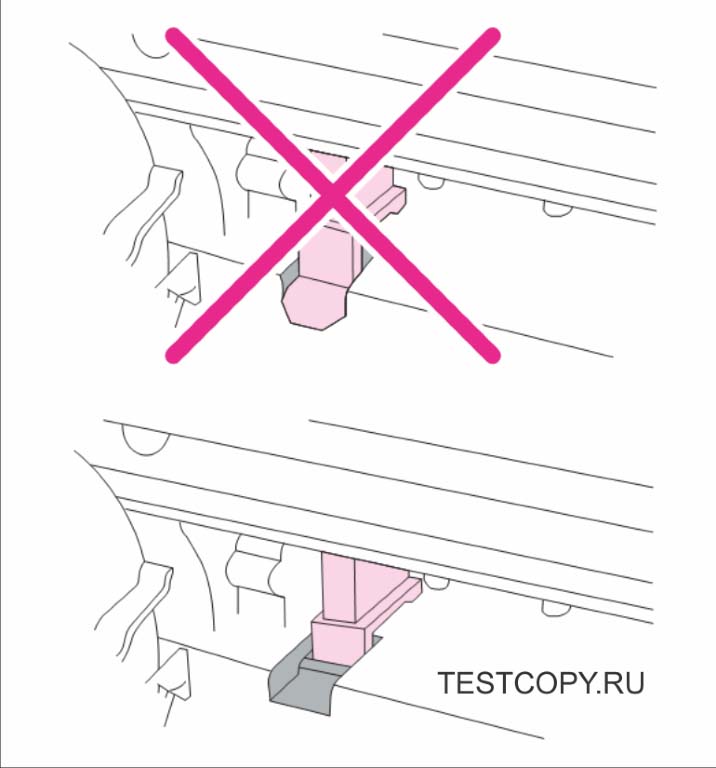

Верно. Просто правильно установил держатели как показано на рисунке с красным крестиком.
Ответить | Ответить с цитатой | Цитировать | Сообщить модератору
WeAllDieYoung
0 # WeAllDieYoung 21.05.2011 22:19
А что именно с этими держателями сделали? Что-то я не понял=)
Ответить | Ответить с цитатой | Цитировать | Сообщить модератору
К.В.Г.
0 # К.В.Г. 22.05.2011 01:55
Видимо автор статьи их просто правильно установил:)
Ответить | Ответить с цитатой | Цитировать | Сообщить модератору
