Когда количество переделанных, отученных от смарт-карты Xerox 3100 перевалило за несколько десятков (на данный момент уже около двух сотен), я решил поделиться с вами краткой инструкцией по переделке аппарата:

Если ваш аппарат с версией ниже 2.07m, (с любой версией минибута),  то модернизируйте аппарат стандартным методом - заливкой обнуленного дампа с полной блокировкой корзины (микросхема 93c46) (откусыванием 8-й ножки и перемычки 1-4) и только после инициализации (включении и последующего отключения аппарата) 24с16 - 7-ю ножку замкнуть на 8-ю (это справедливо для версии с факсом, если аппарат без факса, то можно пункт инициализации пропустить). 7-я ножка 24с16 должна при замыкании на 8-ю быть в воздухе (то есть не припаяна к своей контактной площадке)! Этот метод работает для прошивки ниже 2.07m с любой версией минибута. Так же это решение подходит и для Konica-Minolta PagePro 1480MF 1490MF, Philips MFD 6020(6050), OKI B2500MFP(B2540), МВ260, Develop D 162F.

То есть, если расписать методику по шагам, то надо сделать следующее: (сброс счетчиков гарантируется только при соблюдении такого порядка действий!)

1. Проверить версию аппарата. (Нажать menu  * и стрелками листать до версии прошивки и минибута, для просмотра нажать Start. Если    аппарат с факсом, то нажать menu * и v, для просмотра версии прошивки и menu * b, для просмотра версии минибута)
2. Блокировка "корзины" микросхема 93c46 (откусыванием 8-й ножки и перемычкой между 1-4 ножкой)
3. Снимаем eeprom 24c16, записываем в нее обнуленный дамп, припаиваем ее обратно на плату. Седьмая нога в воздухе!
4. Включаем аппарат, убеждаемся, что тонера 98%*, и делаем одну копию. Выключаем аппарат. (Если аппарат без факса, то этот пункт можно пропустить)
5. Делаем перемычку между 7-й ножкой 24c16 и 8-й ножкой. Седьмую ножку к плате не припаиваем! Включаем аппарат и проверям сброс счетчика при выключении и включении. Аппарат готов к работе. Показывает тонера 98%*

* - Это нормально, то, что показывает 98% вместо 100%, так как дамп обнулен до 98%

Иногда требуется перепрошивка(обнуление) 93c46 ("корзины") или замена еепром, такое случается после неквалифицированного вмешательства в аппарат. Обнуленный дамп 93c46 ("корзины"). По сути при модернизации аппарата корзина не нужна совершенно, но вдруг кому-нибудь понадобиться вернуть аппарат в первоначальный вид.

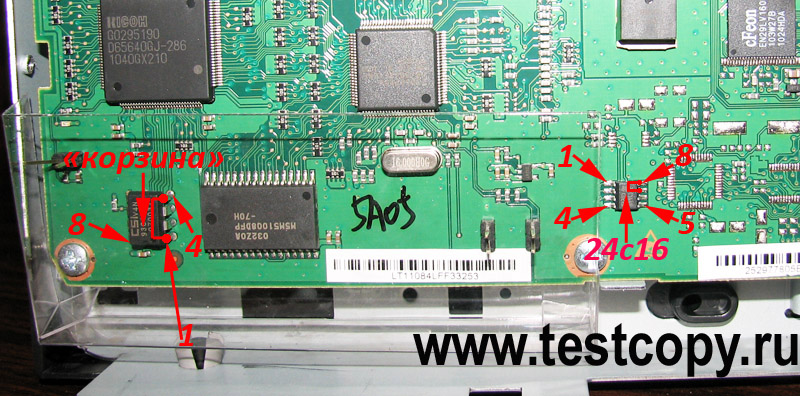

Фотографии платы: (расположение элементов):

расположение элементов

Фотография посадочного места 24c16 (если все-таки дорожки под 24с16 оказались повреждены и их нужно  восстановить):

24с16 дорожки

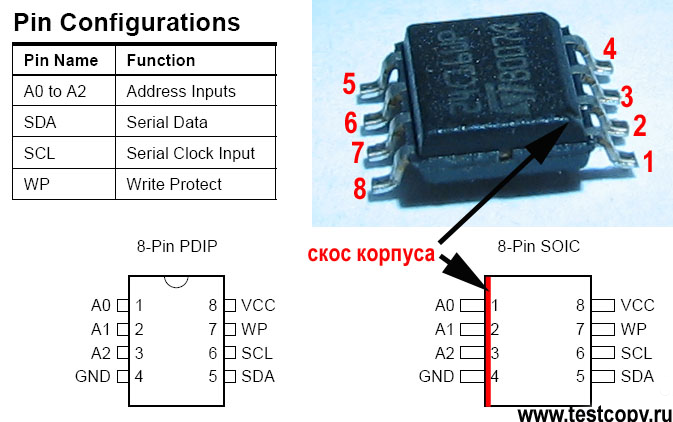

Распиновка 24c16. Первая ножка микросхемы находится у точки или скоса корпуса, и от нее идет отсчет против часовой стрелки:

даташит 24с16

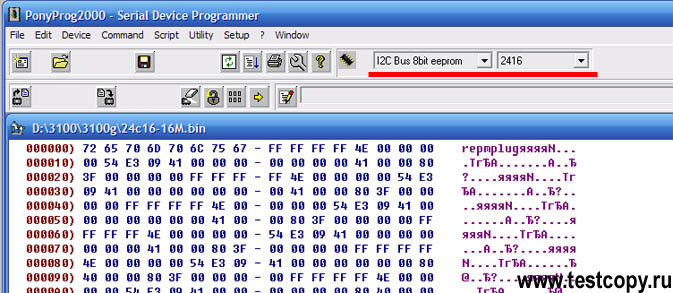

Настройка программы Ponyprog для прошивки eeprom 24c16:

настройка программы пони-прог

Программа пони-прог, версия 2.07c, скачать.

если у аппарата версия 2.07t, то на данный момент, решение для Xerox 3100 MFP с факсом и без, версии 2.07t и минибутом 3.01 заключается в перепайке (или перепрограммировании) комплекта микросхем 24c16 и 29LV зашитых под версию 2.05w с минибутом 0.01

Так же проблему с T версией можно решить установив новую смарт-карту и после обнуления аппарата заблокировать корзину и 24с16 как показано в начале статьи (если до этого были установлены перемычки на микросхемах, то их надо снять и вернуть все в первоначальный вид, иначе обнуление смарт-картой не сработает). Естественно этот метод с новой картой работает и на всех остальных версиях. После блокировки микросхем счетчики будут обнуляться после выключения аппарата.

Еще более изящное решение заключается в том, что после установке смарт карты и надписи, что тонер 100% сразу изолировать ее контакты (поместив в разъем для карты тонкую пластиковую пластину) и таким образом она может быть использована неограниченное число раз

Прошу обратить внимание:

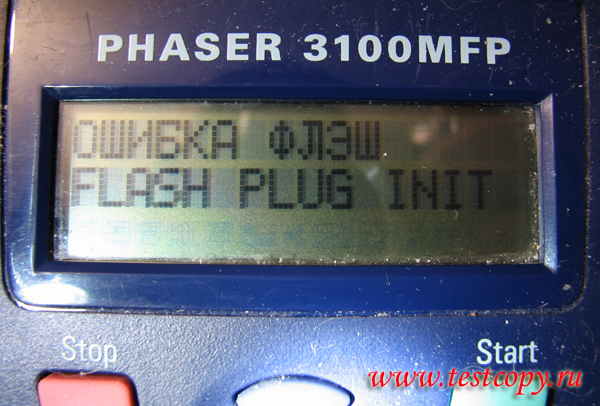

ошибка флэш

Если после переделки аппарата  на экране высвечивается ОШИБКА ФЛЭШ - FLASH PLUG INIT, то это означает, что аппарат не может считать 24с16. Это происходит из-за некачественной пайки или (намного реже) неисправности этой микросхемы.

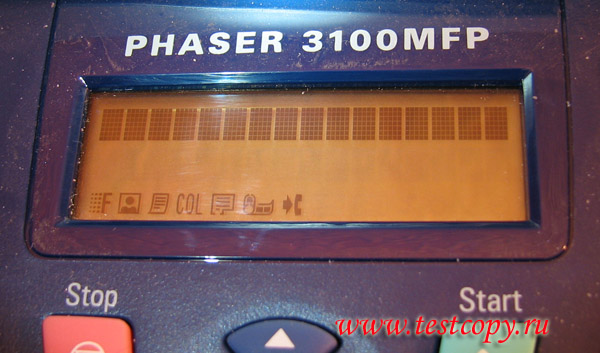

не пропай 29LV

Если после перепайки микросхемы 29LV на экране высвечиваются черные квадраты, то это означает некачественную пайку (или реже неисправность вследствие перегрева при пайке) этой микросхемы. Так же из-за не пропая 29LV может появиться надпись waiting file.
Бывает аппарат пишет - считывание карты временно приостановлено, выключаем аппарат на сутки. После этого включаем, надпись должна исчезнуть.

Так же может быть следующая ситуация: после доработки у аппарата надпись на экране  - Готов Ошибка Принтера. Ищем непропай или обрыв дорожен корзины -  93с46.

Возможна такая ситуация, что после перепайки флеши 29LV с версией W на аппарат, где  до этого была версия T или М, при копировании выходит лист с фоном:

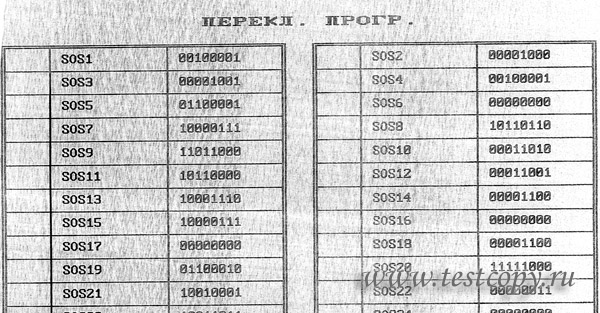

фон после перепайки флешь

Так получается потому,  что начиная с версии М в аппараты ставят другие линейки сканера, чем в предыдущие модели. Решение проблемы - выполнить пункт "калибровка" сканера из меню, после выполнения калибровки результат:

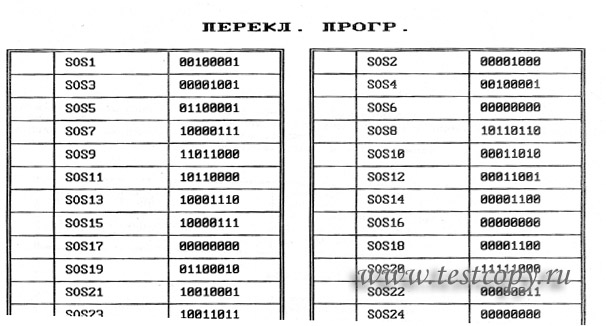

после калибровки

Может быть такая ситуация, что калибровка сканера может не помочь, тогда необходимо сделать следующее, как только принтер заработал после перепайки 29LV, поднять версию аппарата с помощью сюиты до М или Т.

Еще один неприятный момент заключается в том, что может быть такая ситуация -  аппарат печатает с компьютера хорошо, а копирует плохо:

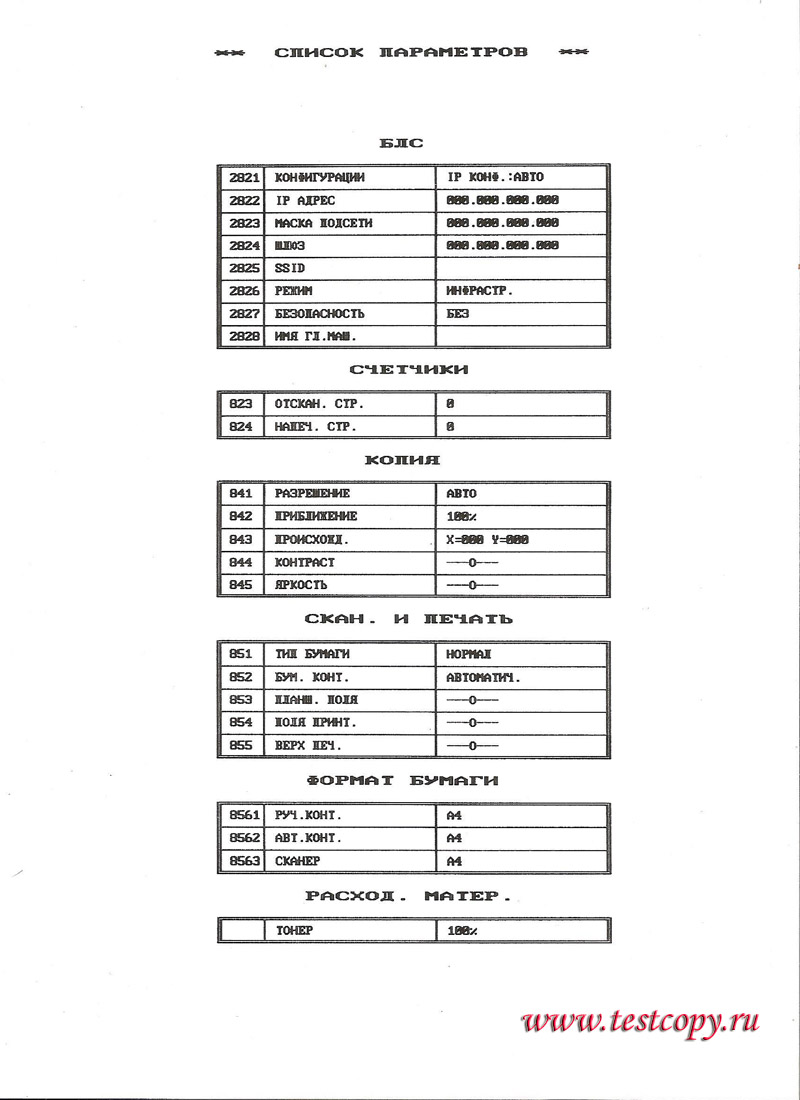

бледная печать

Для начала надо сделать калибровку сканера (из простого меню и из сервисного),  выполнить сброс настроек, но часто это не помогает. Я выхожу из ситуации следующим образом - заменяю фотобарабан в картридже на фотобарабан от HP 1100 (причем не обязательно именно от HP1100), с перебивкой шестерен естественно. Данная процедура занимает 5-10 минут, эта же копия аппарата после замены фотобарабана:

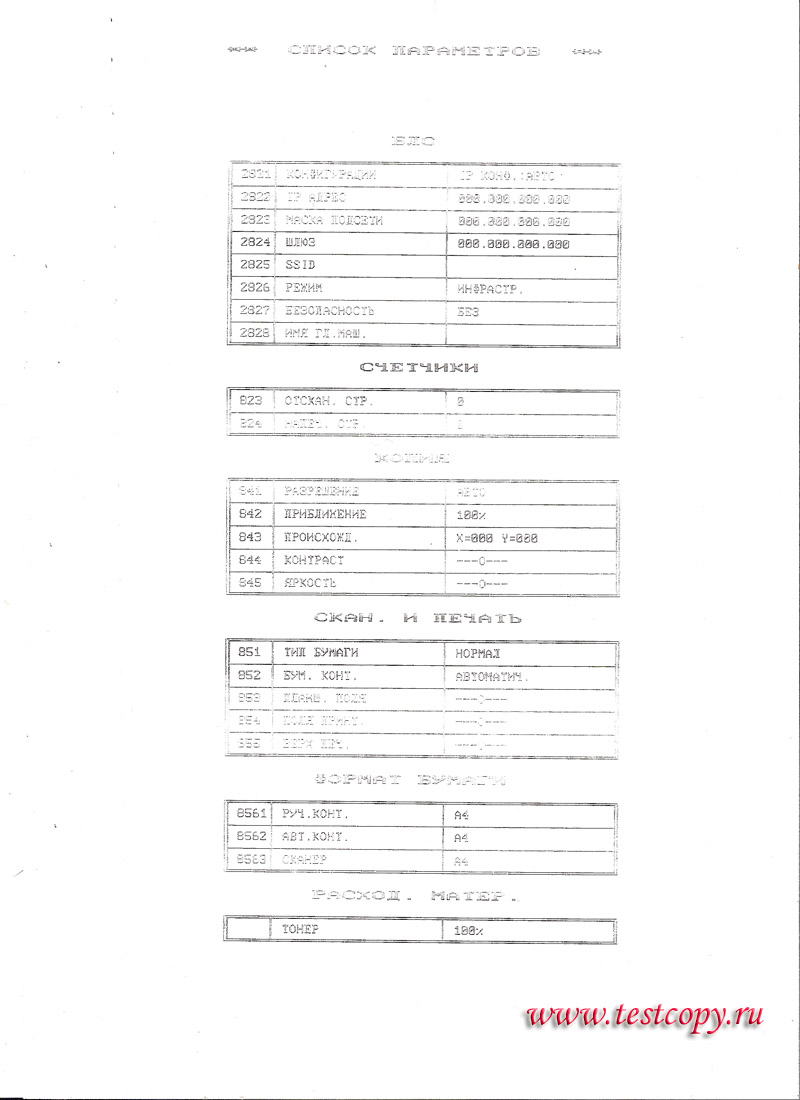

копия поле замены фотобарабана

Комментарии (153)

Rated 0 out of 5 based on 0 voters
This comment was minimized by the moderator on the site

все делал как этой статье
и выдает что карта разъема отсутствует
прошивал на двоих резисторах

maisterko
This comment was minimized by the moderator on the site

Мало данных для ответа.

К.В.Г.
This comment was minimized by the moderator on the site

Вот моя работа http://www.startcopy....956.htm?21
Прошивал на двои резисторах
несколько новых 24с16 микросхем прошил и припаивал
все выдоют ошибку флеш только одна пишет что карта разъема отсутствует
Все далал в точности как в этой стате

maisterko
This comment was minimized by the moderator on the site

Ссылка не открывается, описывайте все здесь, что делали. Но сразу скажу, что если была ошибка флешь, то это "криво" припаяна 24с16. Больше добавить нечего.

К.В.Г.
This comment was minimized by the moderator on the site

"криво" припаяна 24с16 не может быть
так как только одна пишет что карта разъема отсутствует
а все другие выдают ошибка флешь

maisterko
This comment was minimized by the moderator on the site

Ну раз не может быть, то что я могу еще сказать...

К.В.Г.
This comment was minimized by the moderator on the site

А может то что ето 24с16,
а нужно было 24c16wp, только не было в продаже

maisterko
This comment was minimized by the moderator on the site

Надо смотреть в даташите ,чем они отличаются.

К.В.Г.
This comment was minimized by the moderator on the site

ниже мс 93с стоит резюк
какой у него номинал ?
у меня он оторван

maisterko
This comment was minimized by the moderator on the site

Будет аппарат - посмотрю, но на вид это больше похож на конденсатор.

К.В.Г.
This comment was minimized by the moderator on the site

А может он давать сбои на флешь?
но у меня 8 нога отрезаная

maisterko
This comment was minimized by the moderator on the site

конденсатор нашел и припаял

maisterko
This comment was minimized by the moderator on the site

ну и что заработало

kollos
This comment was minimized by the moderator on the site

Иногда выдает ошибку флеш, а иногда карта разъема отсутствует и бывает что может незагрузытся (тупо бегают стрелки загрузки и все)

maisterko
This comment was minimized by the moderator on the site

Программатор на двух резисторах (прошиваю им чипы от самсунга) Получится ли прошить им флеш

alex
This comment was minimized by the moderator on the site

Получится, но учтите, что еепромка может сгореть, так как питание на нее подается больше чем 3 вольта. И ни в коем случае не пришивайте еепромку на плате без выпаивания. Сгорит форматер.

К.В.Г.
This comment was minimized by the moderator on the site

Спасибо авторам. Вчера прошил таким программатором, но для этого поставил 24c16 на чип от самсунга вместо 24с04. все получилось.

Chipaev
This comment was minimized by the moderator on the site

А не дадите ссылку на схему простого, но проверенного прграмматора

alex
This comment was minimized by the moderator on the site

http://www.testcopy.ru/practikum/34/132.html<br />http://www.testcopy.ru/practikum/34-raznoe/116-programmator-dlya-24cxx.html

К.В.Г.
This comment was minimized by the moderator on the site

спасибо за ответ
