На ремонт поступило МФУ KYOCERA ECOSYS M2530dn. Заявленная неисправность - не пропечатывает с одной стороны.

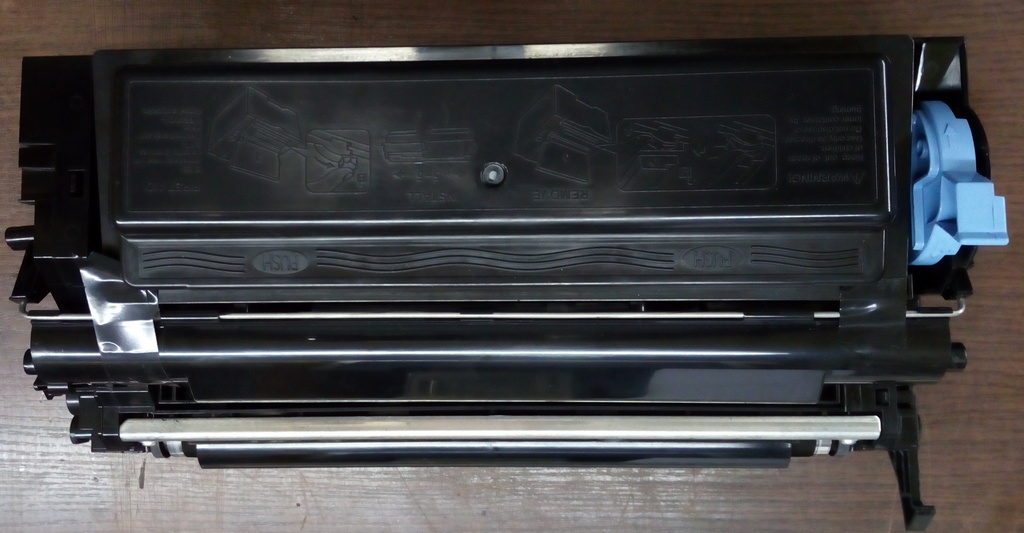

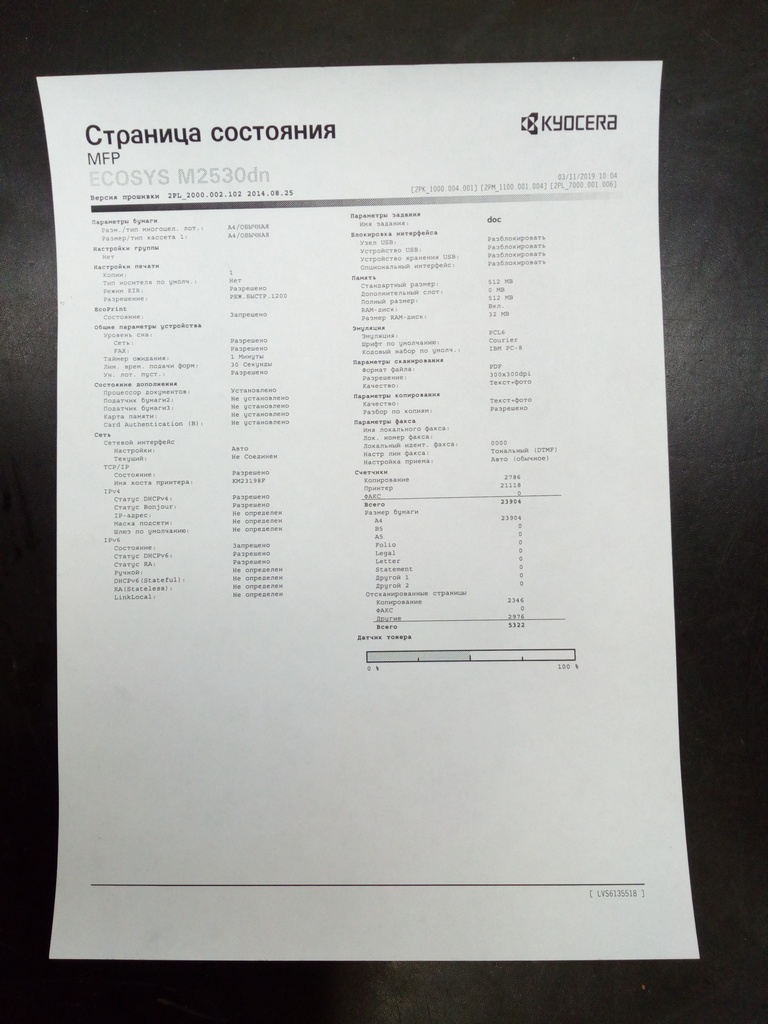

Осмотрел блок переноса. Тонер есть, шуба ровная. Отложил в сторонку. Занялся блоком фотобарабана.  Удалил отработку, почистил коротрон. Собрал все. Делаю тестовую печать. Как обычно, страничка конфигурации.

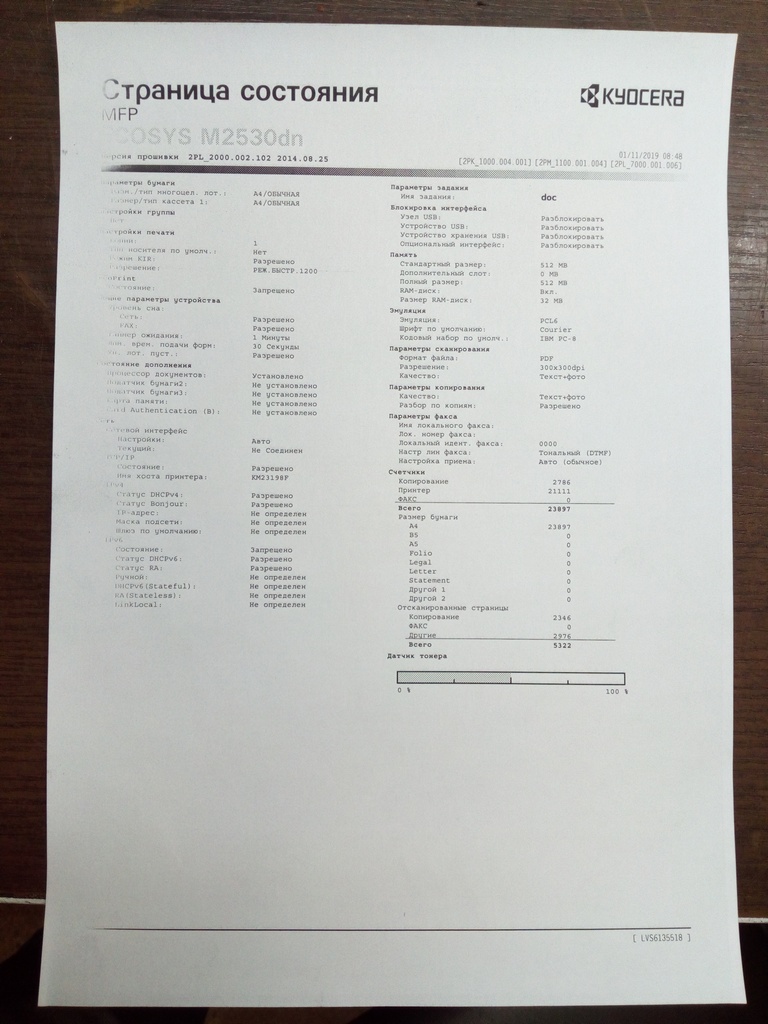

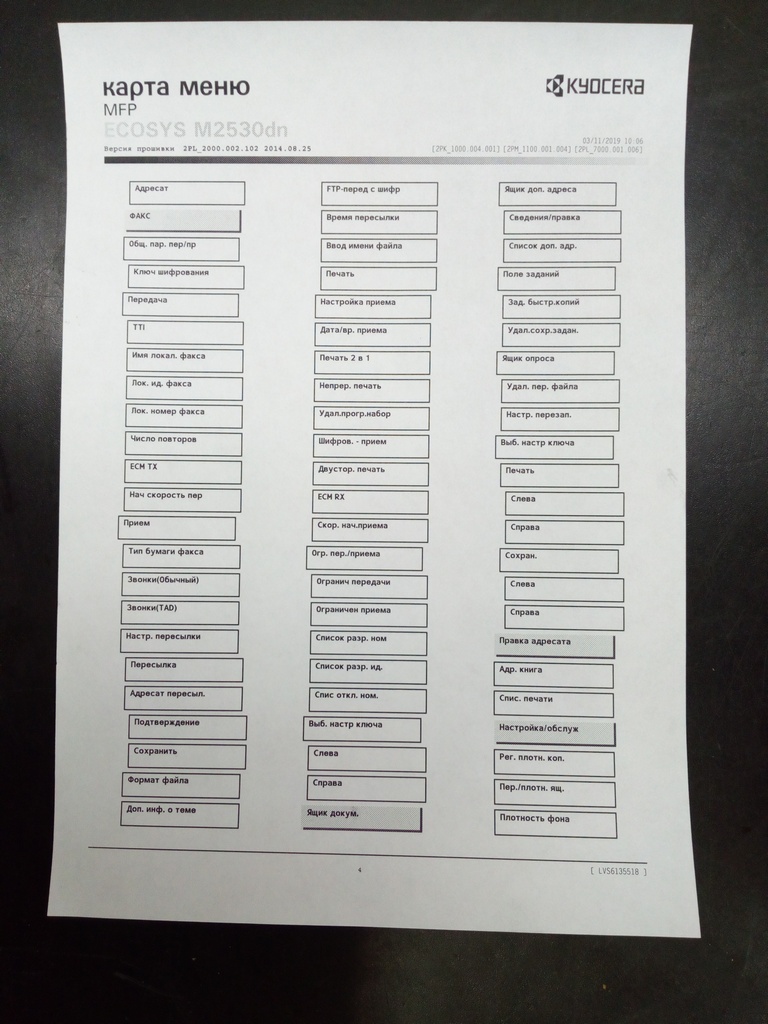

Потом еще распечатал немного страниц.

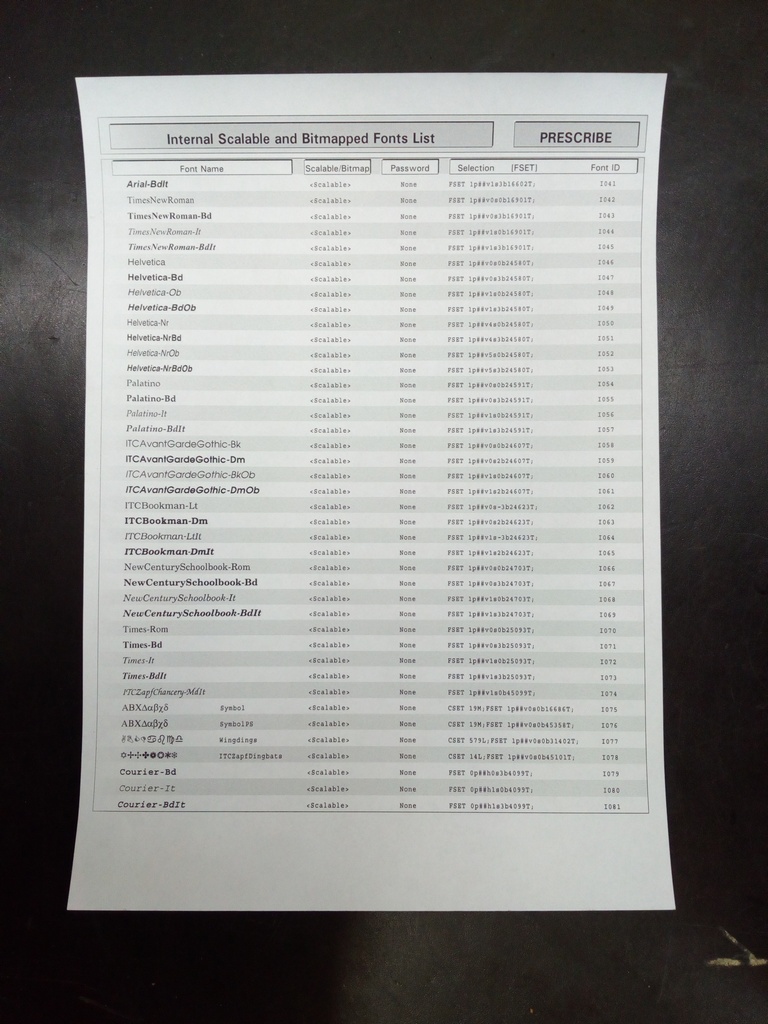

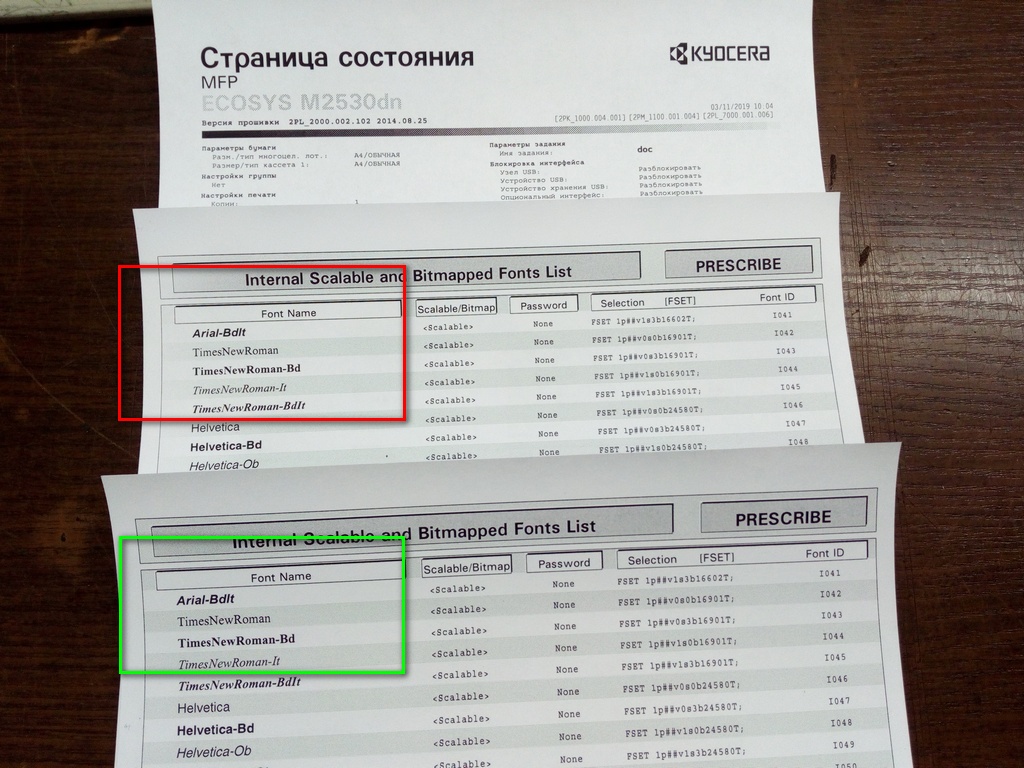

С первого взгляда все хорошо. Но вот странички со шрифтами мне не понравились. Обратите внимание на заливку с края, для наглядности положил рядом нормальный лист и с дефектом

Неисправность была на самом видном месте, но при первом осмотре я ее не заметил.

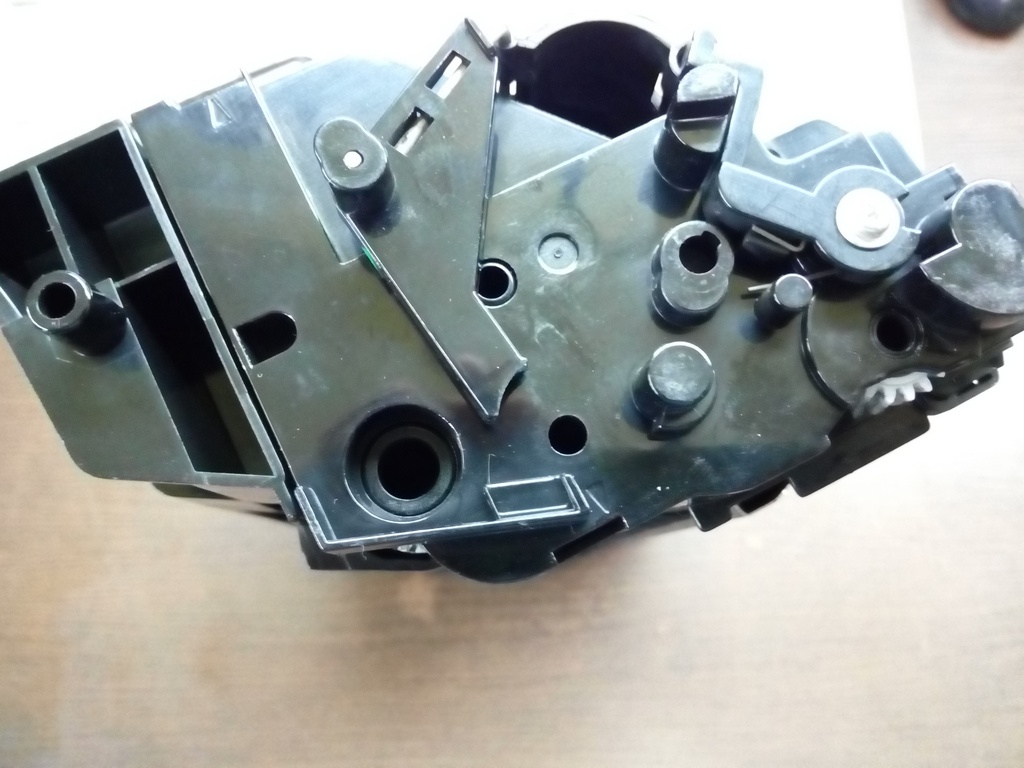

Вот этот рычаг оказался сломан. Но шторка легко открывалась и закрывалась. Поэтому этот узел не вызвал подозрений. Для проверки закрепил шторку в открытом положении

Печать пошла нормальная.

Рычаг восстанавливать не стал - сломанной части я в принтере не обнаружил. Заменил на снятый с БУ блока.



kvg аватар
kvg ответил в теме #2 2 нед. 3 дн. назад
Всё круто! Только картинки надо было выровнять по центру.
MatrixAgent ответил в теме #3 14 ч. 48 мин. назад
Вчера ковырял аппарат 2035. Изначально пришёл с белым листом, очень грязный. Почистил муфты - запечатал, но стала появляться аналогичная проблема. Чуть размытое изображение по левому краю и бледные отпечатки с шагом барабана. Подмена DV и DK результатов не дали. Виноват оказался вал переноса заряда (который поролоновый, под фотобарабаном). Вымыл с мылом, почистил шестерёнку, подтянул пружины - и счастье случилось.
kvg аватар
kvg ответил в теме #4 12 ч. 30 мин. назад
Тут на помощь стоп-тест придет. Так и определили?
