Краткая инструкция возвращения в рабочее состояние аппаратов Samsung ML 2525 или Xerox Phaser 3155, когда по ошибке в них была залита прошивка  от Samsung ML 1910 или Xerox Phaser 3140. Данная информация публикуется по следам обсуждения на нашем форуме

Итак, если в Samsung ML 2525 или Xerox Phaser 3155 вы по ошибке залили прошивку от Samsung ML 1910 или Xerox Phaser 3140, то для оживления аппарата необходимо выполнить следующее,  припаять ЮСБ на  Jupiter4E непосредственно как в ML-1910, то есть нужно соединить 46 и 48 ножки процессора Jupiter4E через резистор сопротивлением 1,5 кОм и припаять к ним D+, к 49 ноге припаиваем D-. Для удобства пайки на обратной стороне платы выведены точки припайки, вместо припаивания непосредственно к ножкам процесора можно подпаяться к этим точкам, предварительно прозвонив тестером, куда идет каждая ножка процессора. Далее через этот припаянный ЮСБ провод  подключаем принтер к компьютеру  и прошиваем оригинальной прошивкой   Samsung ML 2525 (Xerox Phaser 3155), после прошивки аппарат определяется по штатному ЮСБ, затем через него прошиваем аппарат фикс-прошивкой.

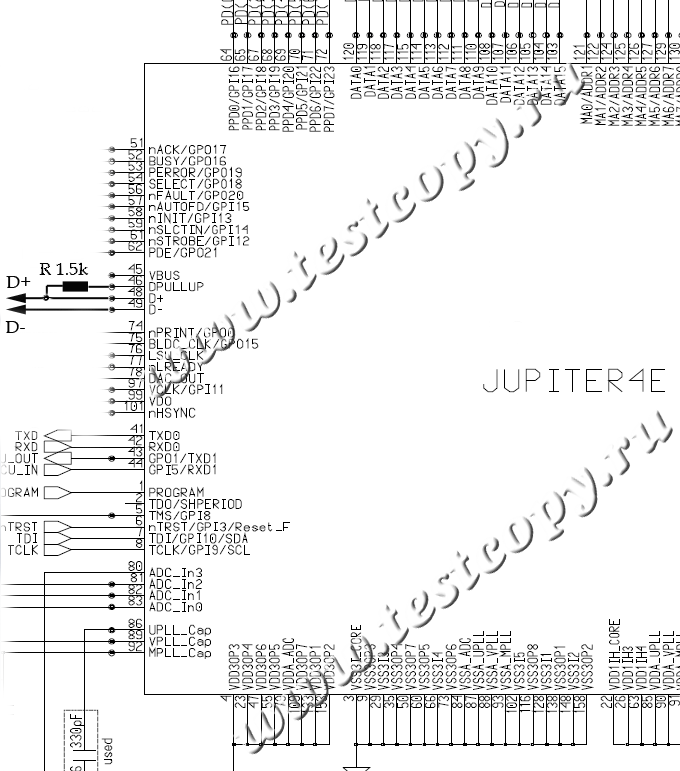

Jupiter4E

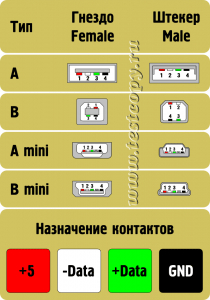

Распиновка разъемов USB A, USB B, USB mini

распиновка ЮСБ

P.S. Если вы прошили аппарат Samsung ML-1910 или Xerox Phaser 3140 прошивкой  Samsung ML-2525 или Xerox Phaser 3155, то данный способ не поможет. Конечно можно попытаться "пересадить"  Jupiter4E на другую плату или воспользоваться jtag, но экономически это не целесообразно.

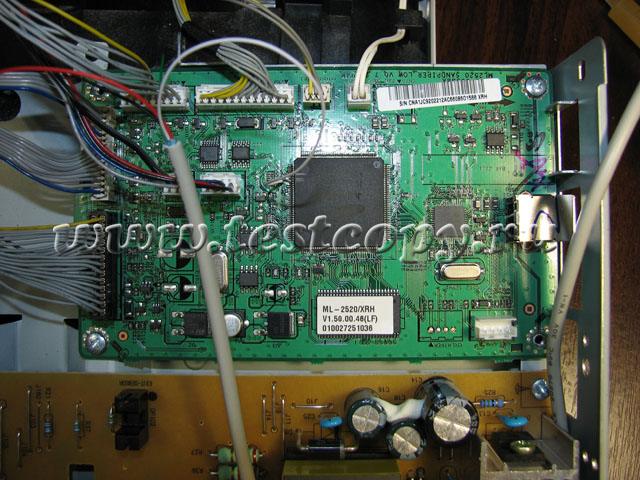

Немного фотографий процесса:

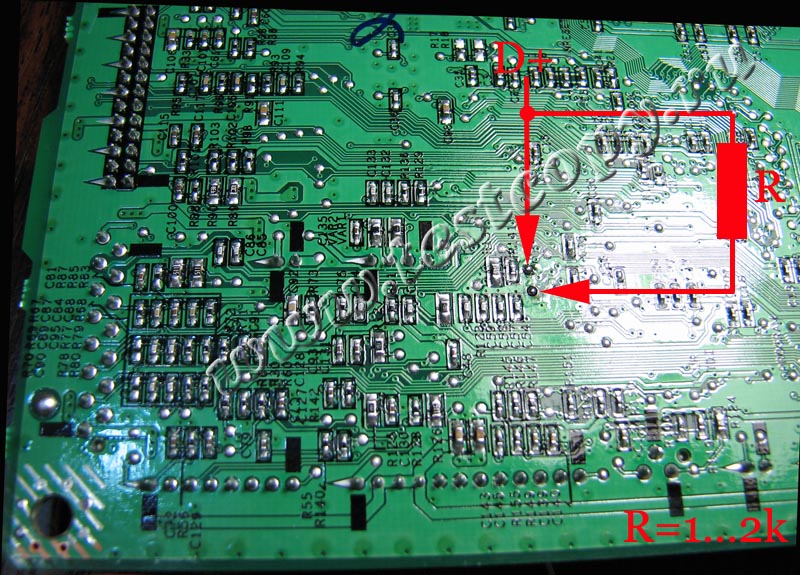

Я советую не припаивать все провода к ножкам процессора, на обратной стороне платы есть точки, куда можно припаяться:

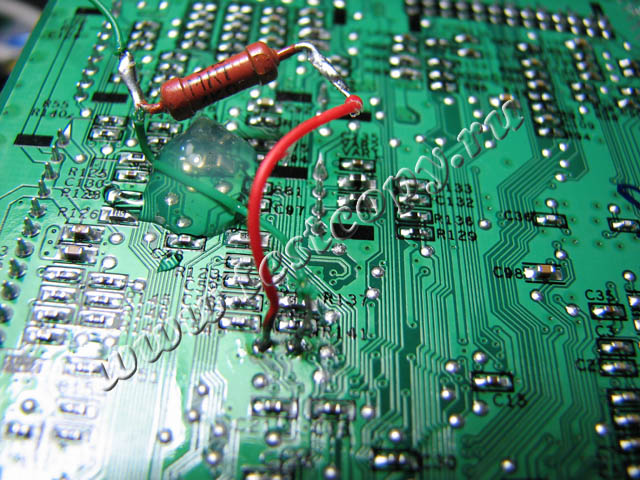

При пайке к этим точкам будьте осторожны, так как от перегрева они легко отслаиваются от платы.

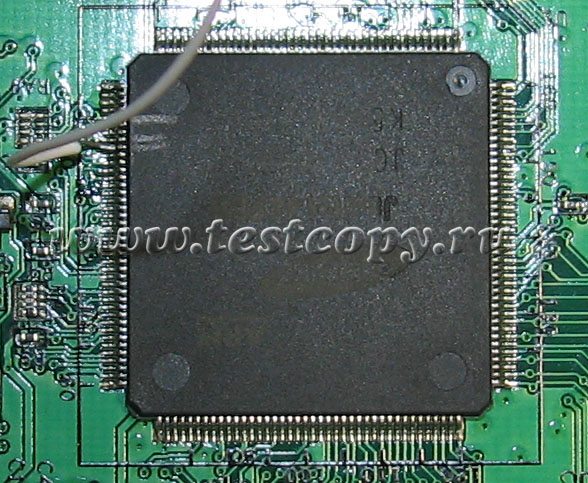

А вот провод D- можно припаять к ножке процессора:

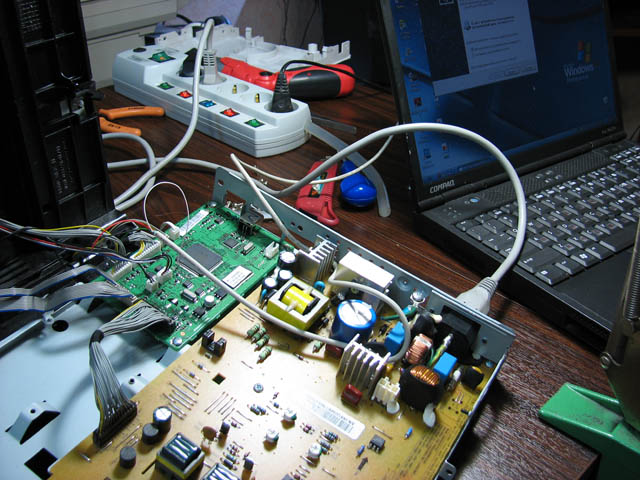

Далее включаем принтер и подключаем провод ЮСБ, который припаяли к контактам форматера, к компьютеру, собирать принтер совсем не обязательно:

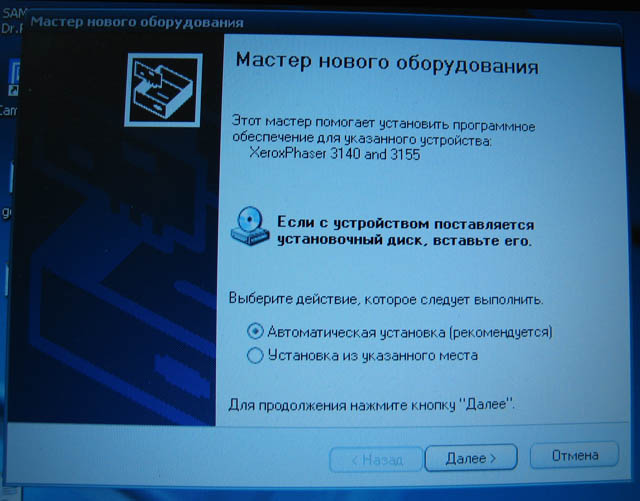

Закрываем мастер нового оборудования:

И прошиваем принтер оригинальной или фикс-прошивкой (Samsung ML 2525 или Xerox Phaser 3155, зависит от модели вашего аппарата). После прошивки аппарат перестает определяться по ЮСБ, так и должно быть. Далее отпаиваем припаянный до этого провод, собираем принтер и подключаем провод ЮСБ через стандартный разъем принтера, все, принтер работает.

Комментарии (9)

Rated 0 out of 5 based on 0 voters
This comment was minimized by the moderator on the site

It worked for me. Built new USB, recognized by computer, filled with OEM firmware. Removed new USB, switch to printer USB and filled with Fix.Thank you!

lasersmart
This comment was minimized by the moderator on the site

Все было сделано по инструкции выше, только вот незадача произошла: при подключении с припаяными проводами принтера к компу, комп видит его как неопознанное устройство... с чем это может быть связано?

Дмитрий
This comment was minimized by the moderator on the site

Да, способ работает. Особенности, которые были у меня: родная прошивка не встала даже после установки драйверов samsung 2520. Зато зашилась сразу же fix прошивка. Далее принтер перестал определятся по припаянному юсб. Отпаял, собрал и вуаля -...

Да, способ работает. Особенности, которые были у меня: родная прошивка не встала даже после установки драйверов samsung 2520. Зато зашилась сразу же fix прошивка. Далее принтер перестал определятся по припаянному юсб. Отпаял, собрал и вуаля - овощ воскрешен (правда в виде принтера samsung? но меня это совсем не напрягает). Сейчас картридж заправленный и без микрухи и все печатается на ура. Вот только счетчик страниц все равно считает.. Может быть так и должно быть?

Подробнее
Владимир
This comment was minimized by the moderator on the site

Так и должно быть.

К.В.Г.
This comment was minimized by the moderator on the site

Ура, все получилось. Хотя не сразу было понятно, что и как... Ни какой из меня электрик, это для меня темный лес. Но благодаря наглядным фотографиям, понял. Огромное спасибо!!!

Данил
This comment was minimized by the moderator on the site

А какой точке соответствует контакт D- на обратной стороне платы? Я не смогу подпаять сразу на ногу процессора, т.к. даже при вызвонке нужной ноги попадаю на соседние щупом тестера. А уж паяльником так ювелирно, как на картинке точно не получится...

А какой точке соответствует контакт D- на обратной стороне платы? Я не смогу подпаять сразу на ногу процессора, т.к. даже при вызвонке нужной ноги попадаю на соседние щупом тестера. А уж паяльником так ювелирно, как на картинке точно не получится - у меня юпитер какой-то миниатюрный. Вроде по фото такой же - но шаг между ног явно меньше.

Подробнее
Сергей
This comment was minimized by the moderator on the site

Увеличительное стекло вам в помощь, а жало паяльника должно быть тонкое. Я использую паяльник, который идет вместе с паяльной станцией, у него жало достаточно тонкое, что бы проделывать такую работу. Расстояние между ножками у всех одинаковое и...

Увеличительное стекло вам в помощь, а жало паяльника должно быть тонкое. Я использую паяльник, который идет вместе с паяльной станцией, у него жало достаточно тонкое, что бы проделывать такую работу. Расстояние между ножками у всех одинаковое и действительно очень маленькое. Поэтому паять только через увеличительное стекло или очки ювелира.

Подробнее
К.В.Г.
This comment was minimized by the moderator on the site

Так то понятно, я же о другом спрашивал. Ваше описание решения проблемы отличное, но было бы идеальным, если бы третья точка (D-) на картинке так же была отображена. Для полноты описания. Ведь меньше вероятности повредить при припайке процессор...

Так то понятно, я же о другом спрашивал. Ваше описание решения проблемы отличное, но было бы идеальным, если бы третья точка (D-) на картинке так же была отображена. Для полноты описания. Ведь меньше вероятности повредить при припайке процессор Юпитер. <br />Так же приветствуются ссылки на оригинальную прошивку Xerox 3155.<br />За неё ведь никого не заругают - Вы же не Фикс-версию покажете - а оригинальную - чтобы восстановить работу принтера в оригинале.<br /><br />Заранее спасибо.<br />Я конечно вызвоню третью ногу и паяльник найду. Просто хотелось быстрее восстановить принтер. Всё равно спасибо. Я не для себя спрашивал - а для более детального изображения данной статьи.

Подробнее
Сергей
This comment was minimized by the moderator on the site

Ну вот я и нашел эту ногу, раз пришлось самому разбираться Ничего сложного. Она находилась в районе С21.<br />[img]http://savepic.net/7010258m.jpg[/img]

Сергей
