Как быстро и легко востановить контакты на шлейфе

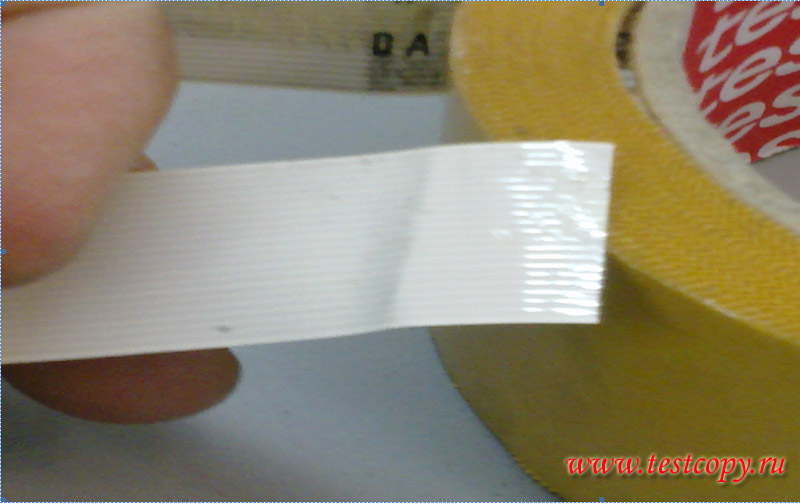

Берем шлейф, подрезаем его ровненько

шлейф

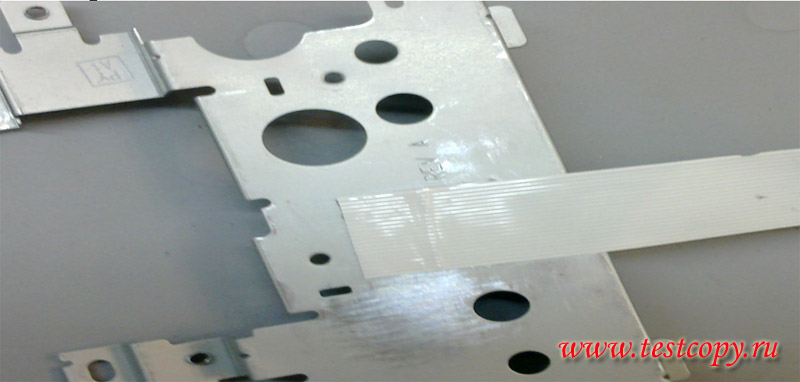

Клеим на двойной скотч на железную пластину (у кого что под рукой) , обязательно очень ровно

шлейф

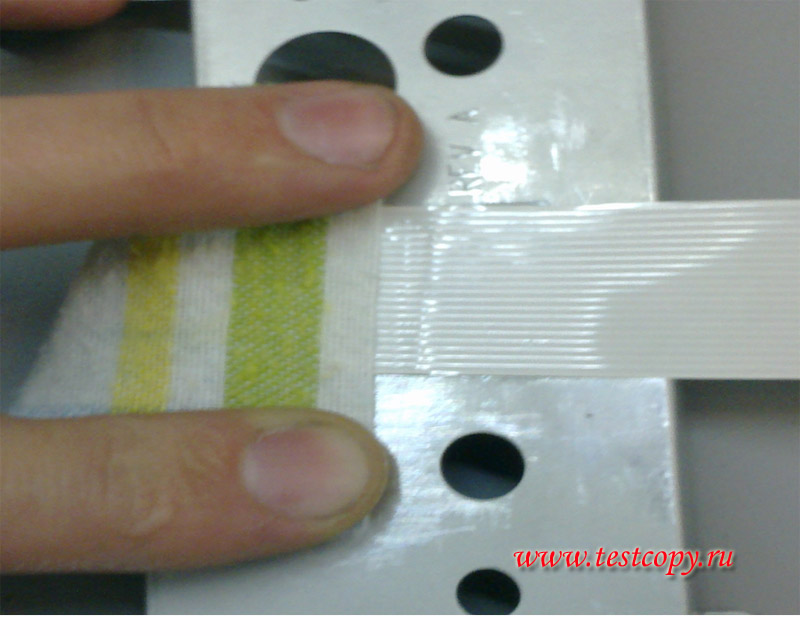

Далее на шлейф кладем кусочек тряпки ( у меня тряпка байковая)

шлейф

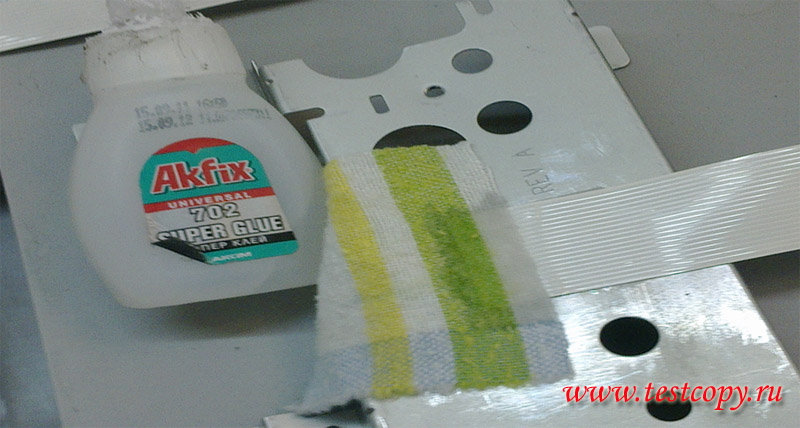

И поливаем супер клеем. марка клея думаю не важна, главное что бы супер. )))

шлейф

Ждем пока высохнет супер клей , минута делов. Тряпочка задубеет. Следите чтобы тряпка приклеилась только к шлейфу. (ВНИМАНИЕ! , следите чтоб пары не попадали в глаза, а то мне пришлось всплакнуть пару раз)

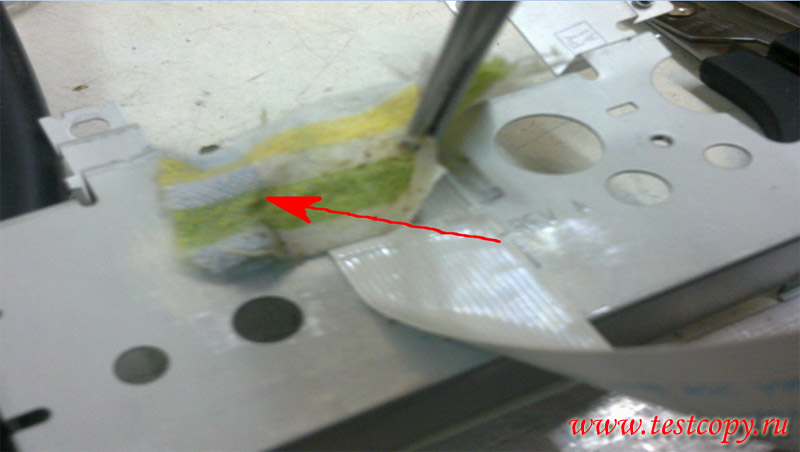

Далее греем это все паяльной станцией ( я грел где то 400 градусов) , греем задубевшую тряпку и потихоньку отрываем в направлении как на фото , думаю что и мощным паяльником с большим жалом тоже должно получится, но я не пробовал. ( не забываем про пары! )

шлейф

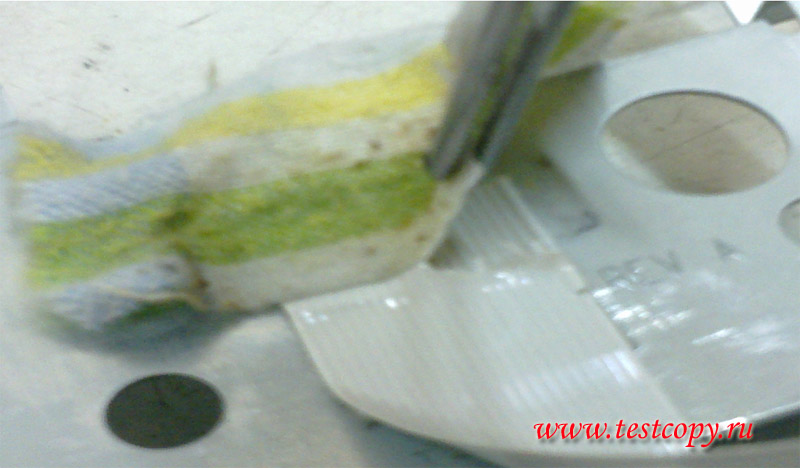

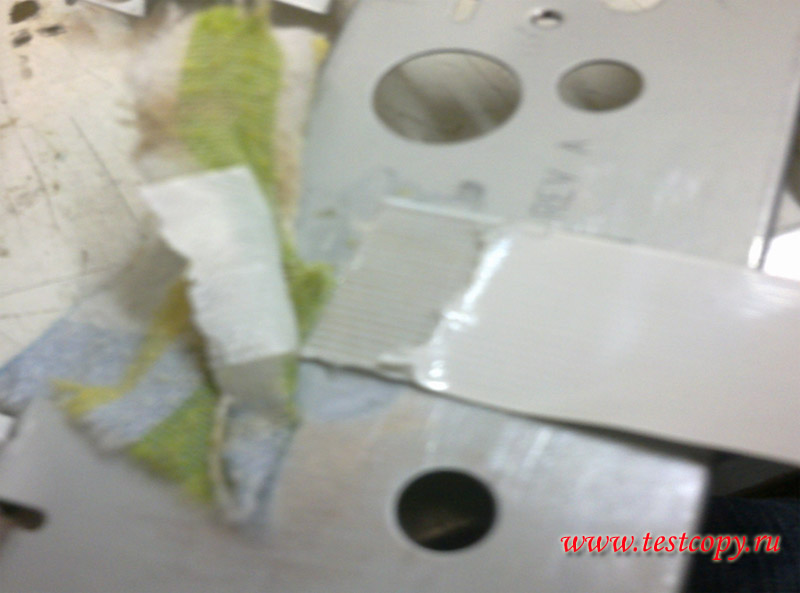

Вот так она отрывается

шлейф



шлейф

шлейф

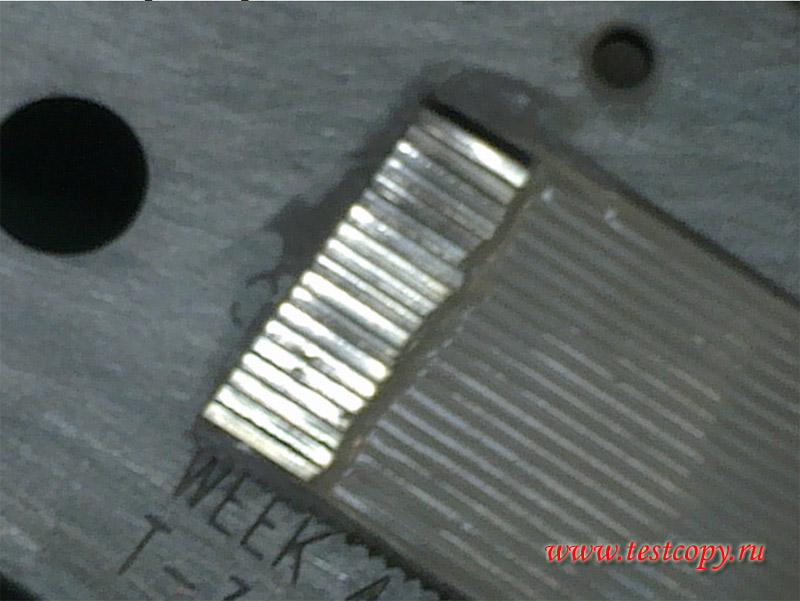

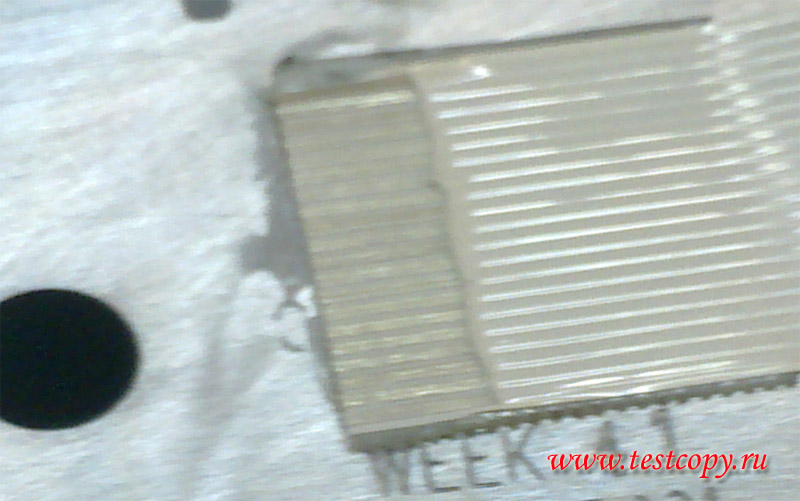

На контактах шлейфа остается белый налет, который далее легко смывается обычным растворителем

шлейф

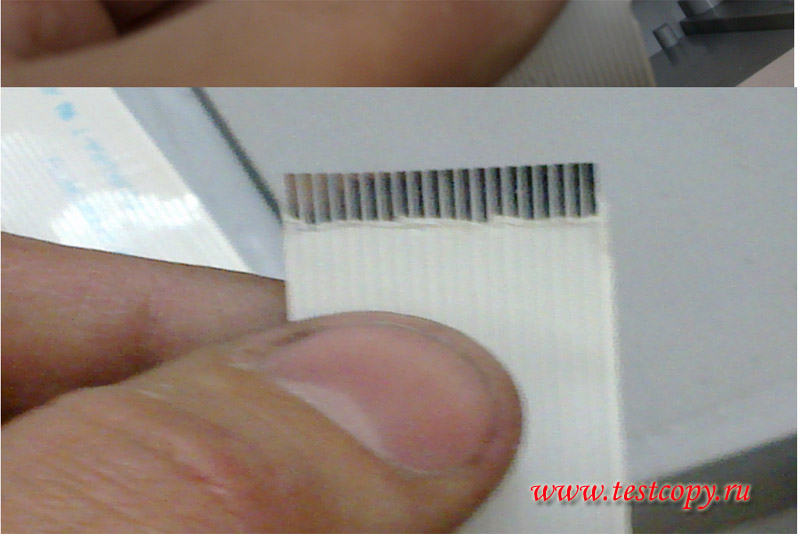

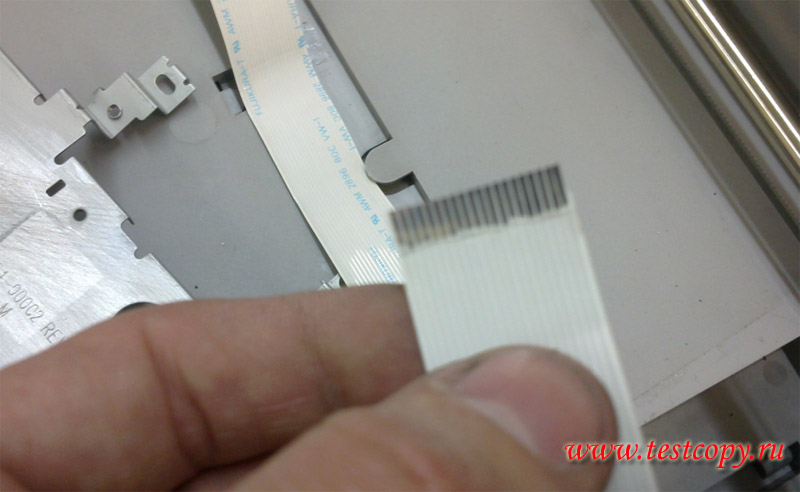

В общем и все, шлейф готов

шлейф

шлейф

Сори за качество фотографий, фоткал на телефон. Процедура занимает 10 минут. Изоляцию можно таким способом снять в любом месте шлейфа, не повредив дорожки при этом. Тем не менее, советую для начала потренироваться на запасном шлейфе.
