Рис.№100
Рис.№100. Тот же картридж, но с очищенным валом заряда. Осталось заменить фотобарабан.

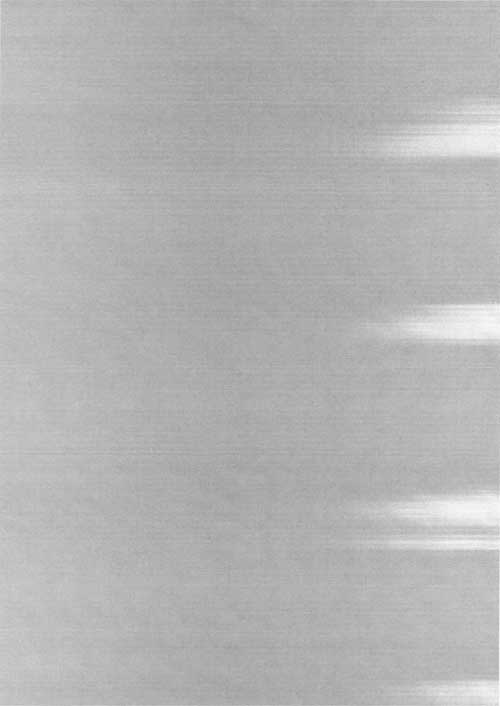

Рис.№101
Рис.№101. Дефект вызванный износом втулки вала переноса тонера, который находится в картридже. Дефект наиболее заметен при распечатке листа с равномерной заливкой. Возможен ремонт картриджа.
Рис.№102

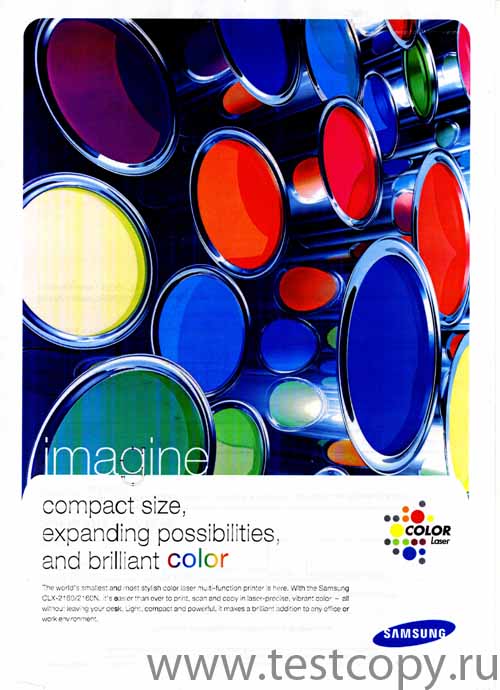

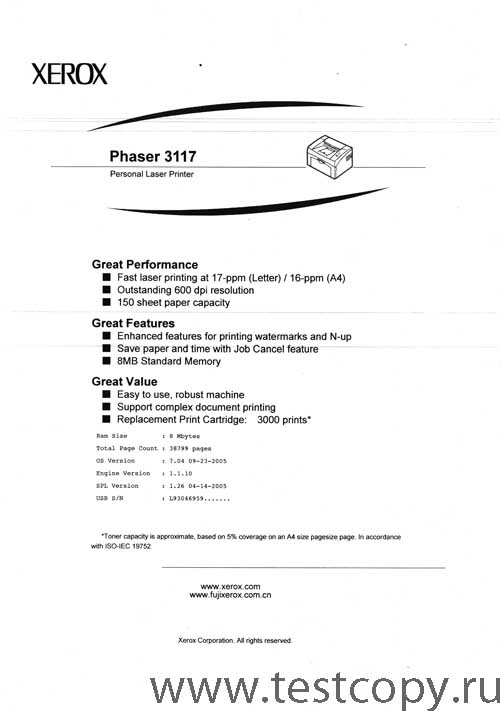

Рис.№102. Такой отпечаток дает картридж в который был засыпан тонер не соответствующий типу картриджа. Картридж требуется перезаправить.

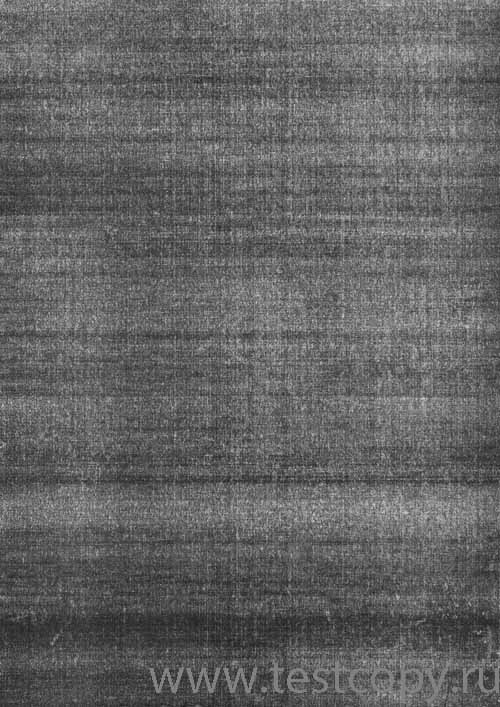

Рис.№103
Рис.№103. Еще один пример заправки картриджа не соответствующим тонером. Картридж требуется перезаправить.
Рис.№104

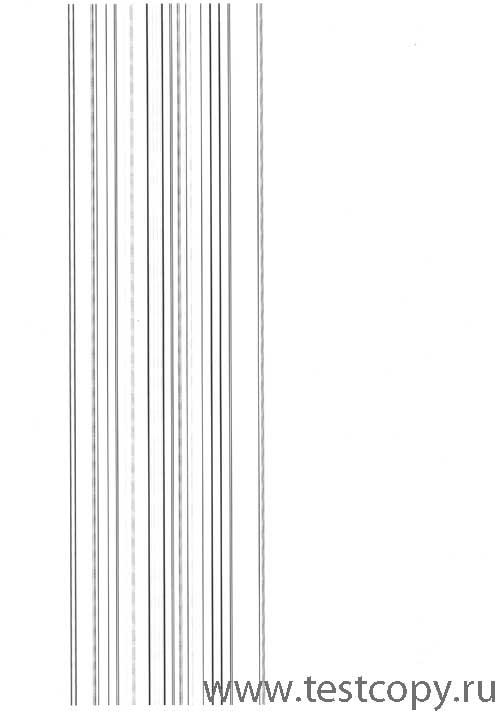

Рис.№104. Данный дефект связан с загрязнением блока проявки аппарата. Проявляется он в непропечатке части изображения, в основном, в левой части отпечатка, нет однородности заливки цветов, на отпечатке идут вертикальные полосы. Аппарату требуется профилактика или замена блока проявки. Если аппарат находится на гарантии, то это гарантийный случай.

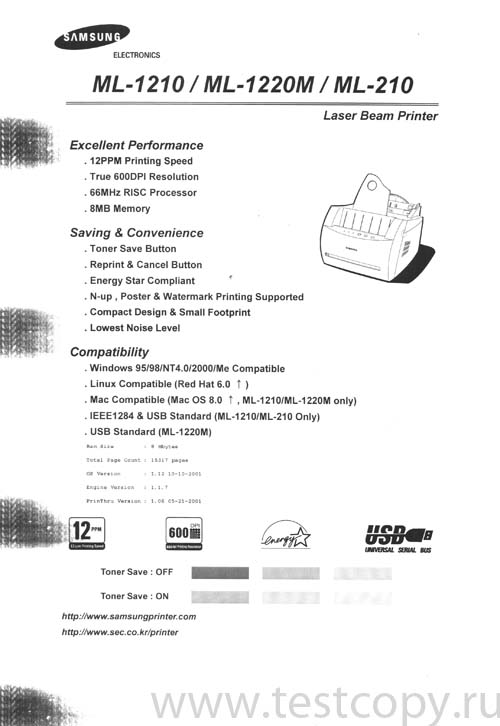

Рис.№105
Рис.№105. На отпечатке видны тонкие поперечные темные линии (без полей), их количество и расположение может различаться. Это так называемые лучи хода лазера. Они появляются из-за того, что пыль попавшая в блок лазер-сканера и осевшая там на оптических элементах попала и на датчик обнаружения лазерного луча, который находясь в пограничном состоянии (из-за пыли) случайным образом "теряет" луч лазерного диода и не выдает на главную плату сигнала о наличие лазерного луча. В этом случае лазерный диод включается на постоянное излучение, которое и видно на отпечатке, это излучение "пробивает" слой пыли, датчик лазерного луча регистрирует луч и принтер начинает работать в штатном режиме пока опять не потеряется луч датчиком.Если количество пыли на датчике превысит определенный порог для срабатывания датчика, то принтер остановится с фатальной ошибкой LSU. Принтеру требуется профилактика.

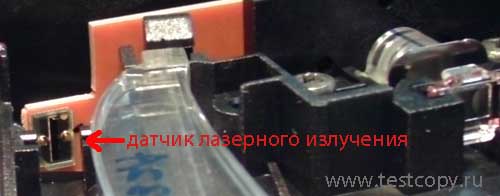

Рис.№106
Рис.№106. Именно из-за запыления этого датчика наблюдаем такой дефект.

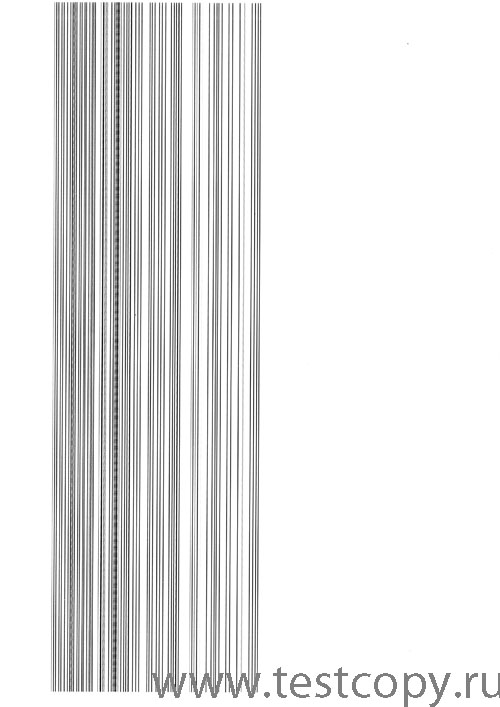

Рис.№107
Рис.№107. Неисправность блока лазер-сканера принтера Xerox 3250. Принтер необходимо ремонтировать.

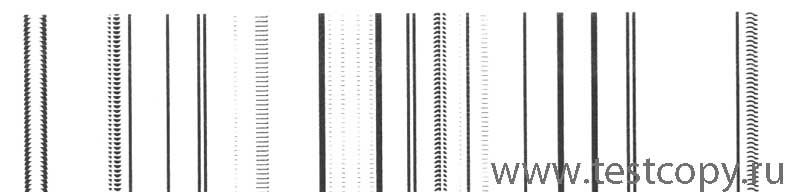

Рис.№108
Рис.№108. Увеличенный фрагмент Рис.№23.
Рис.№108.1
Рис.№108.1 После ремонта в сервис центре Xerox принтер проработал около двух недель и опять сломался...
