Вместо покупки дорогостоящего ремкомплекта DK-170 (оригинал стоит около 8 000 рублей), можно произвести его переборку с заменой только самого фоторецептора (500-1000 рублей).

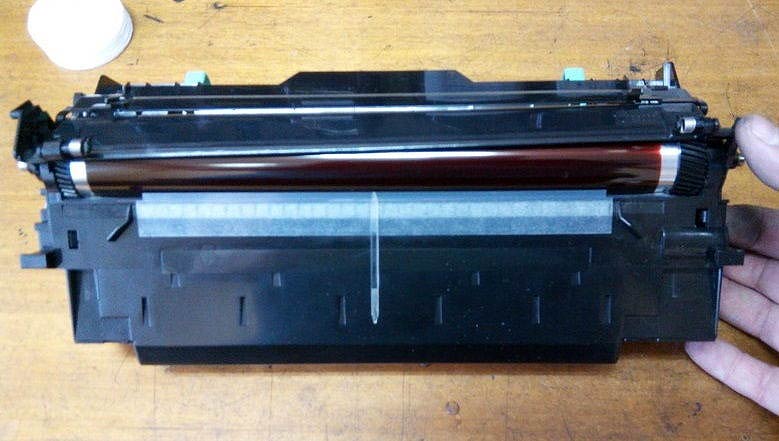

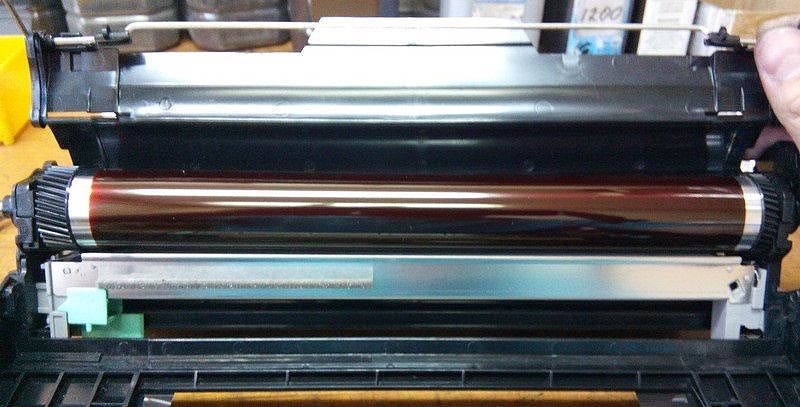

Перед тем как снять барабан, нужно сначала снять его шторку, которая состоит из двух планок с пружинами.


Первым дело вытащим с пазов металлическую направляющую шторки.

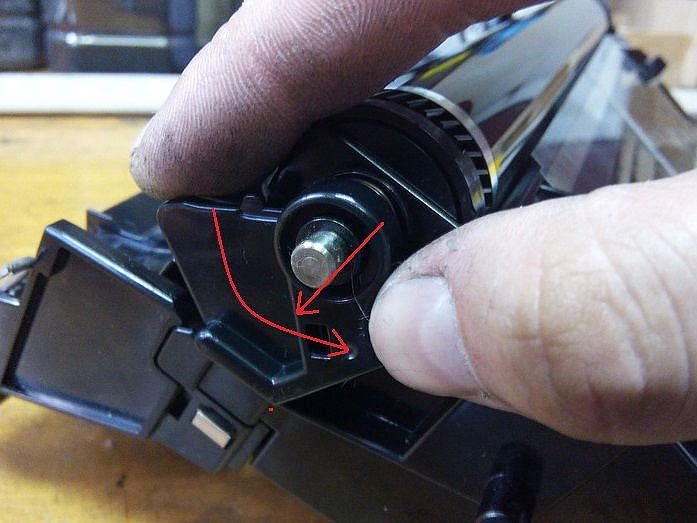

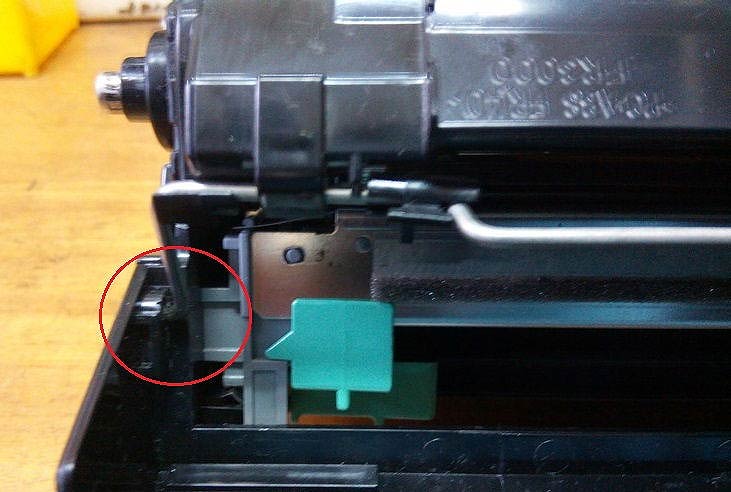

Далее снимаем держатели по бокам. Слева нужно надавить на фиксатор и потянуть держатель.

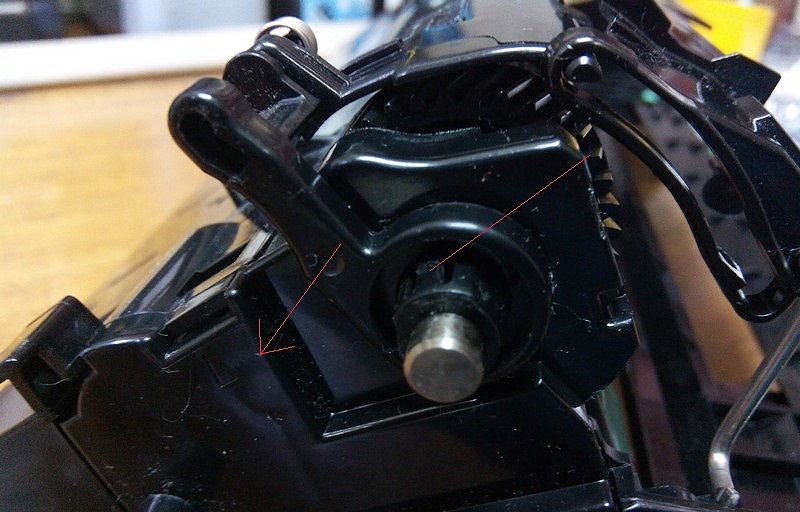

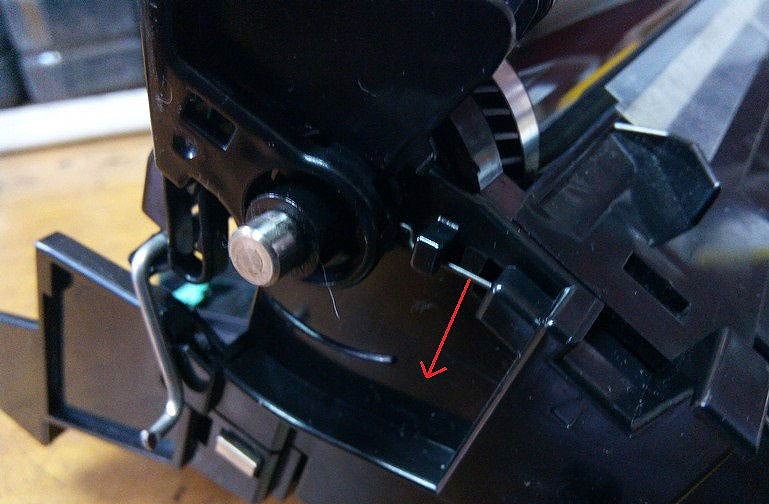

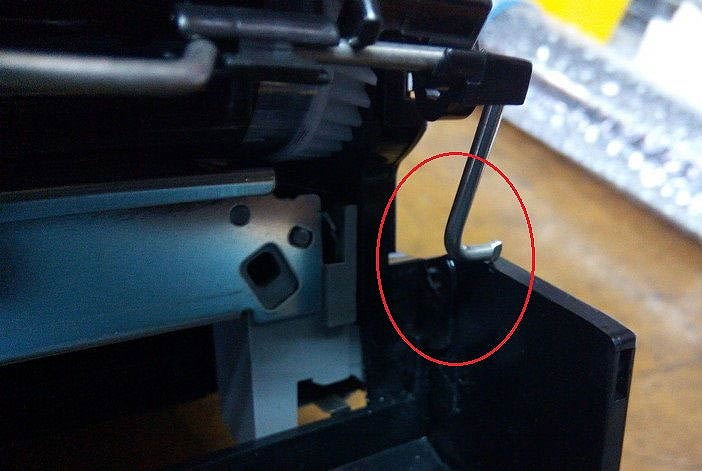

С другой стороны, сначала снимите с пазов пружину, затем поверните держатель так, как будто открыли шторку, до упора, чтобы выступ на держателе совпал с впадиной на корпусе, и также вытяните держатель.

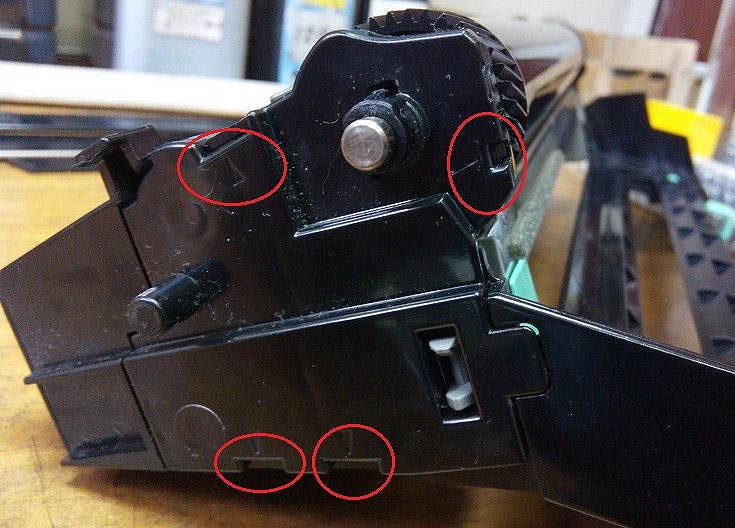

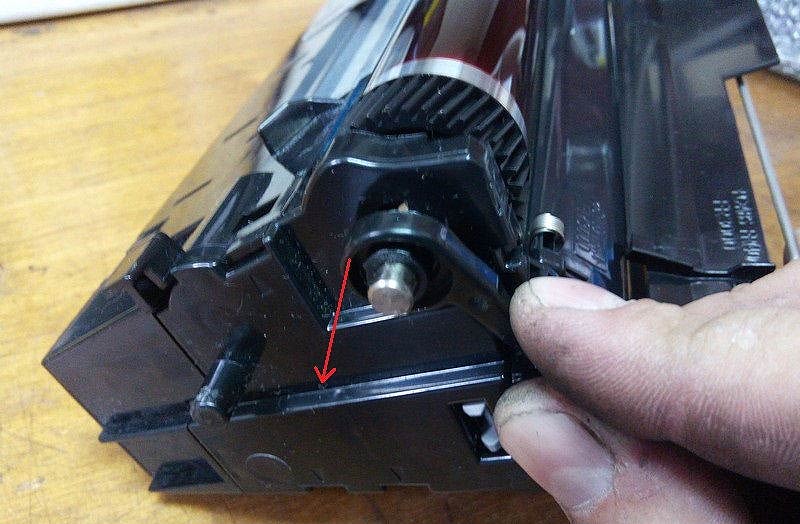

С левой стороны снимаем боковину, держится она на 4-х защелках.

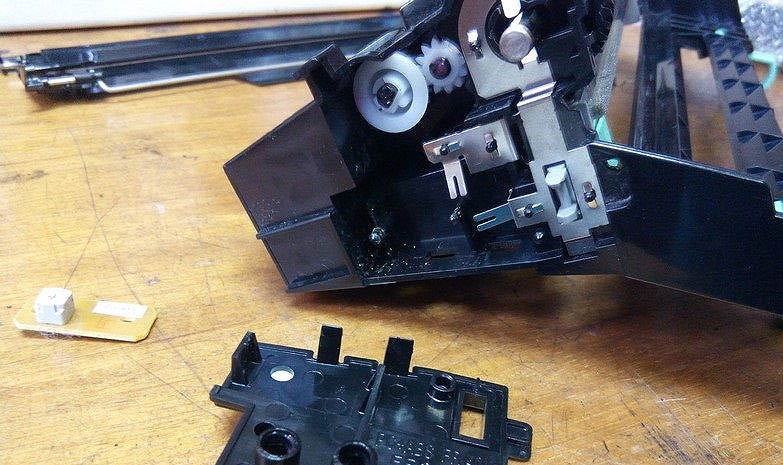

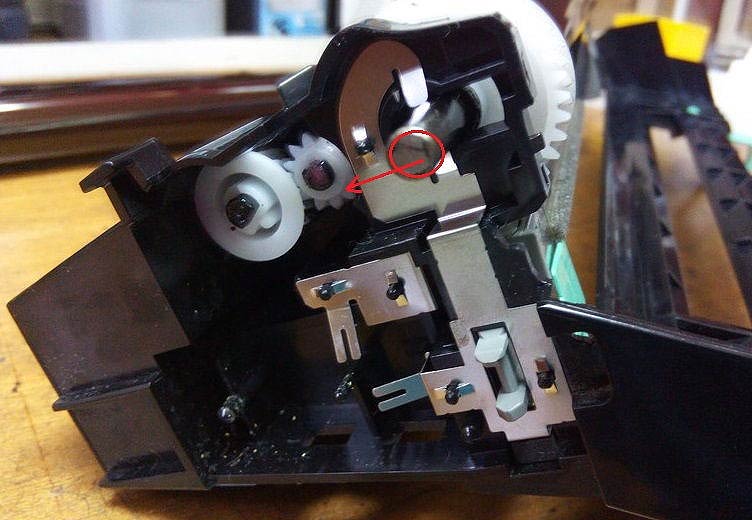

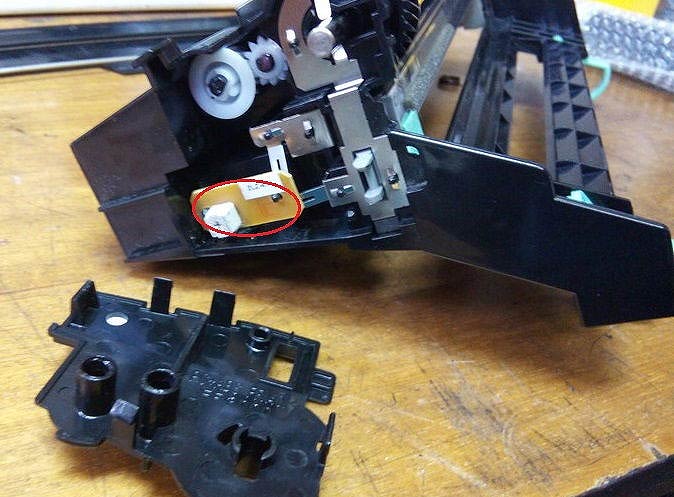

Далее внутри снимите контактную площадку, делать это не обязательно, просто в дальнейшем процессе она может сама отвалиться.

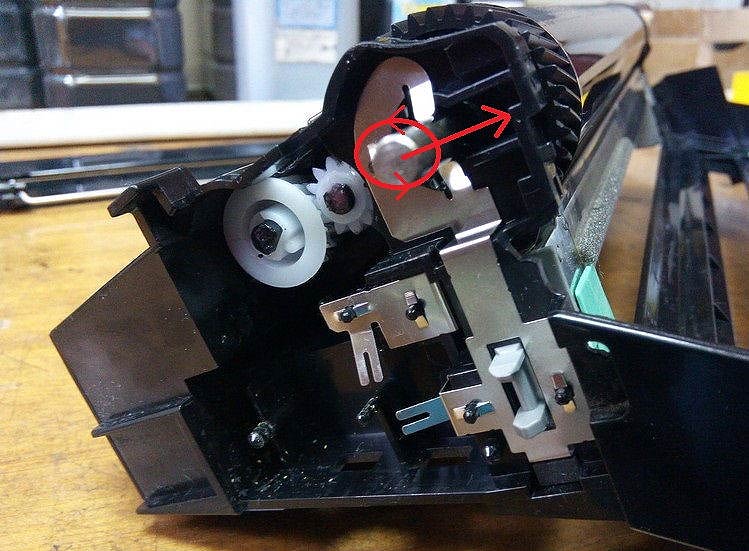

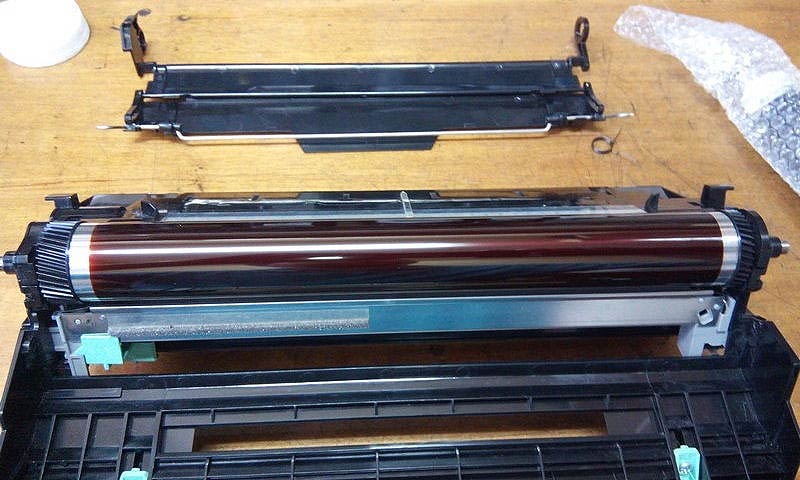

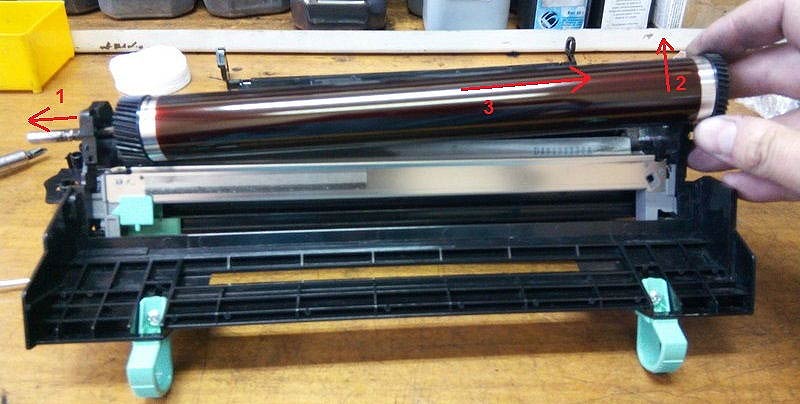

Теперь мы можем снять ось барабана. Сдвиньте его немного и вытягивайте, как показано на фото.

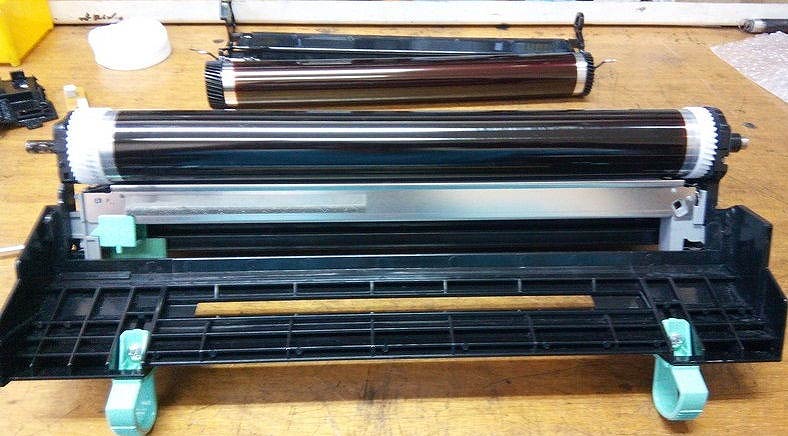

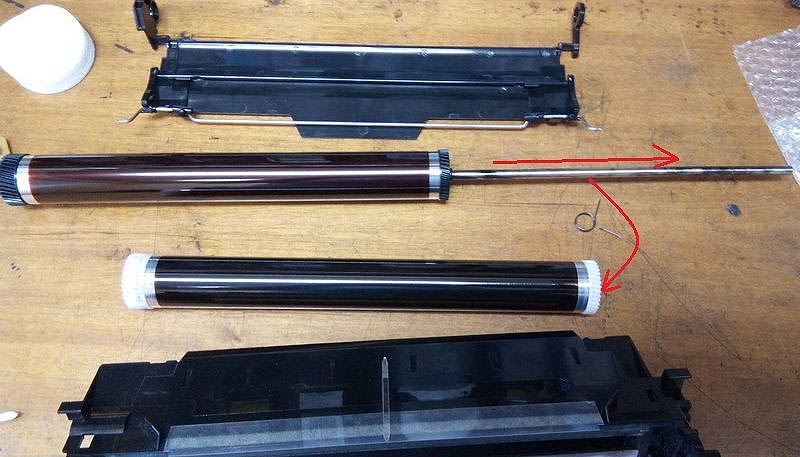

Осталось вытащить ось и поставить её в другой барабан.

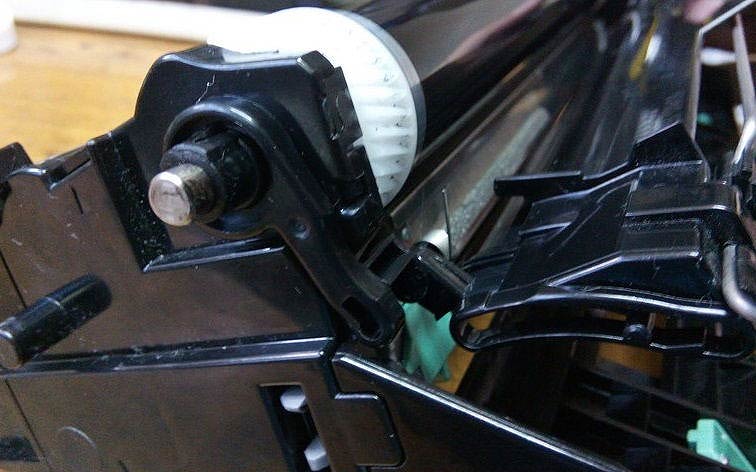

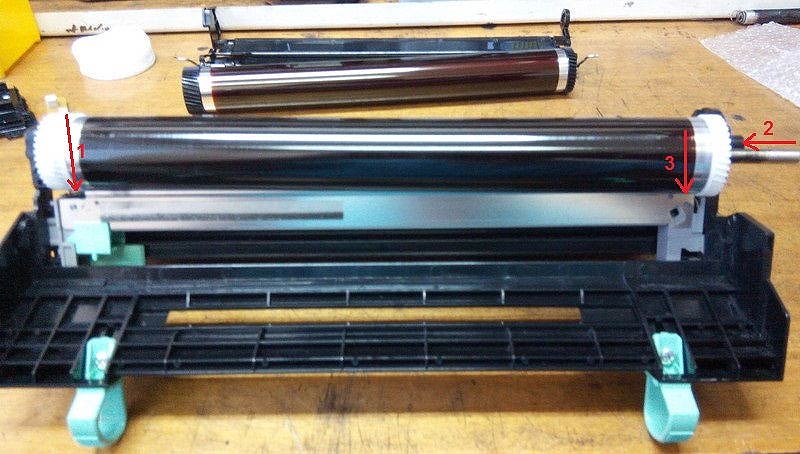

Вставляем в обратном порядке барабан в блок и фиксируем ось с левой стороны.

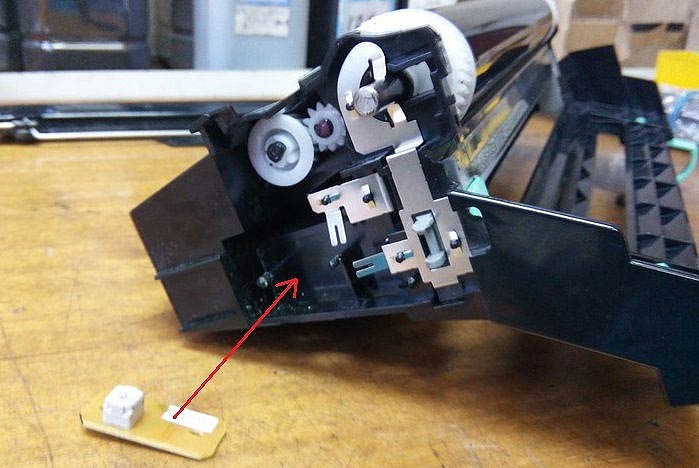

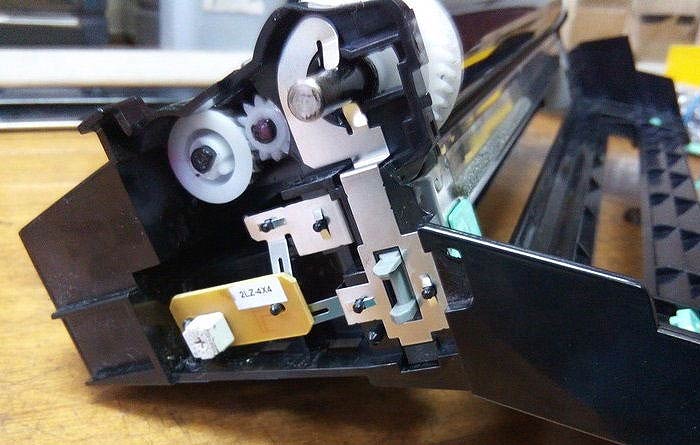

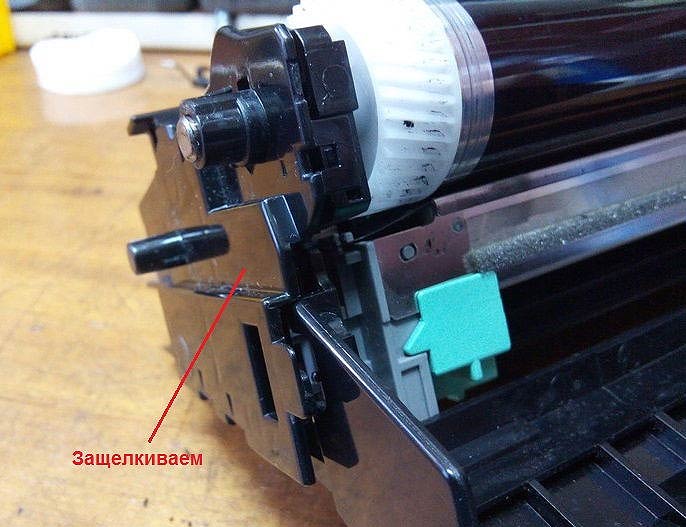

Далее вставляем на место контактную площадку и защелкиваем боковую крышку.

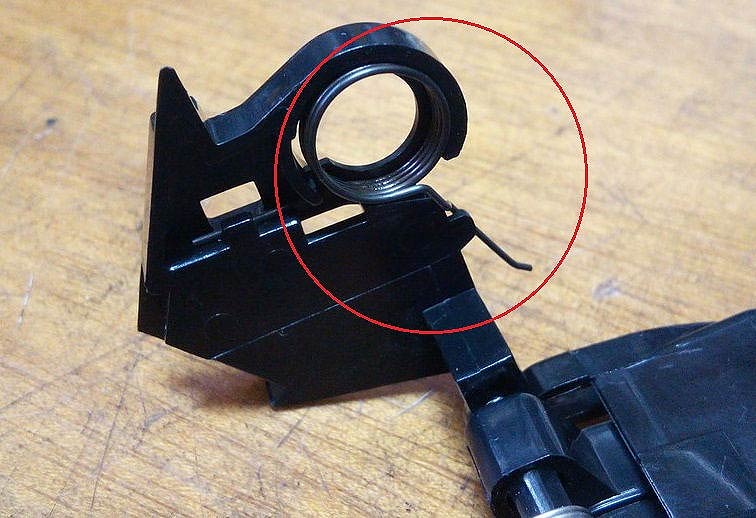

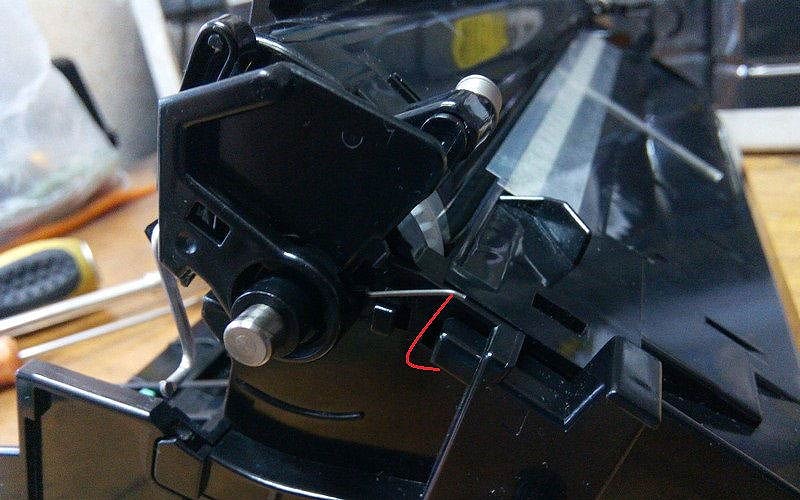

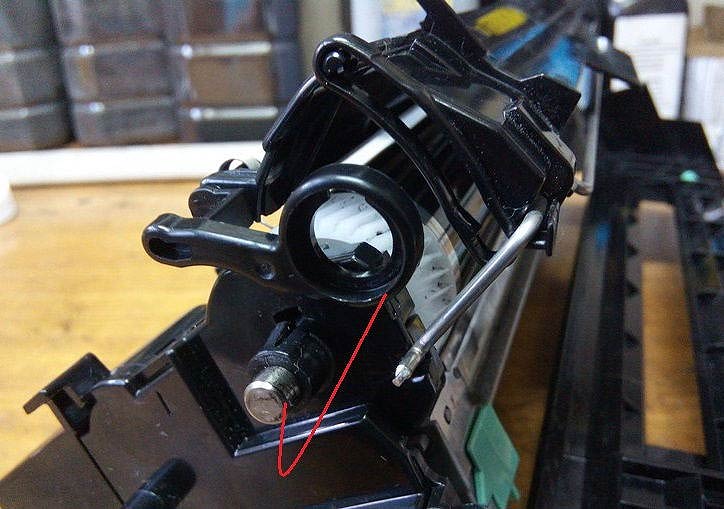

Устанавливаем шторку на место, предварительно поставив пружину в держатель (так удобнее будет поставить держатель на место).

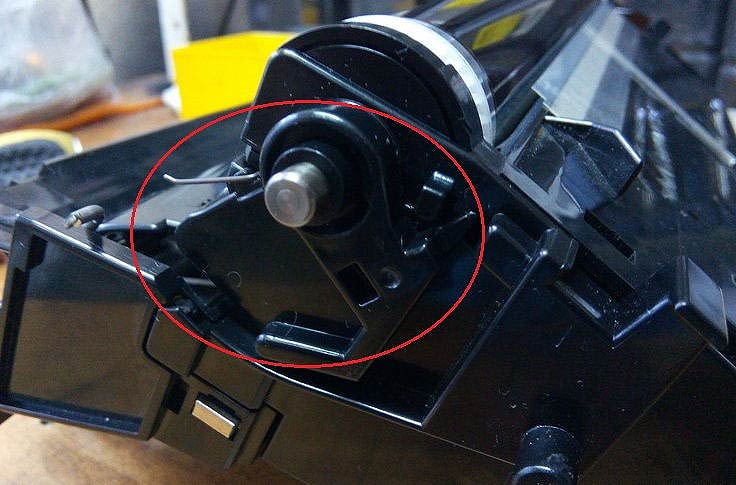

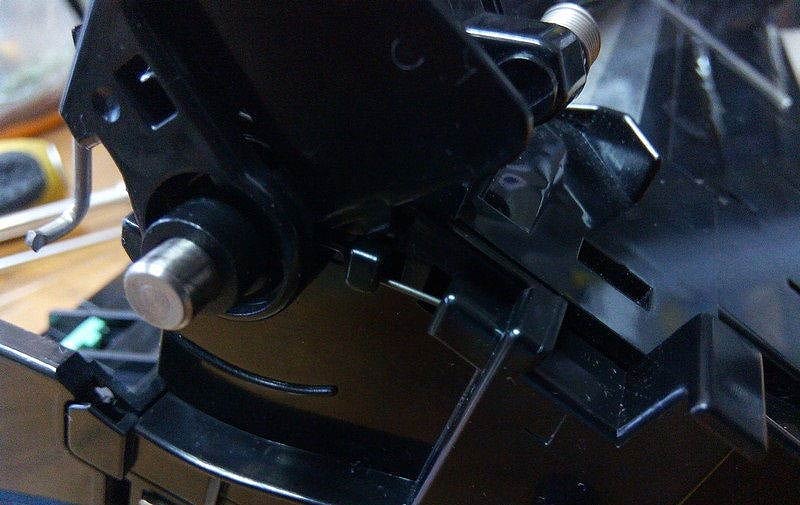

Теперь вставляем держатель и пружину на место и защелкиваем держатель с другой стороны.

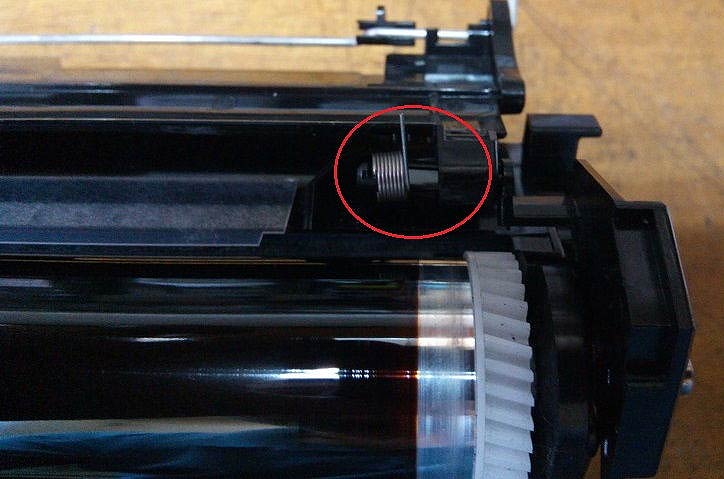

Далее обратите внимание на две пружинки, которые находятся на планках шторки. Их также нужно поставить на место.

Осталось вставить в пазы металлическую направляющую. Блок фотобарабана готов к дальнейшему использованию.

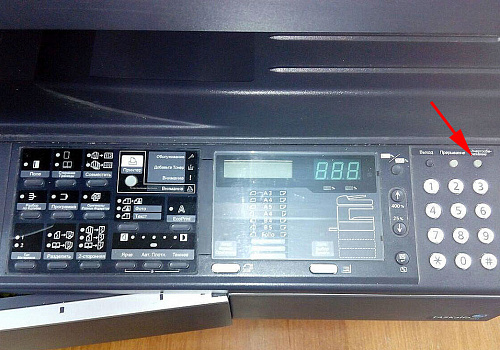

Теперь, когда поставите блок с новым барабаном, на панели управления введите код 10871087. Вы попадете в сервисное меню, в котором стрелками выберите код U251 и нажмите OK. Далее, выбираете «Clear»(Очистить) и нажимаете OK. Перезагрузите МФУ. В данном случае мы очистили счетчик сервисного комплекта, то же самое нужно проделать, чтобы убрать сообщение «Замените МК».



MatrixAgent ответил в теме #2 3 нед. 1 день назад
Я бы ещё рекомендовал "располовинить" шторку - не нужно впоследствии накручивать пружинки и сводится к минимуму риск того, что часть шторки в процессе установки царапнет барабан.
kvg аватар
kvg ответил в теме #3 3 нед. 1 день назад
Да, спасибо за ценное замечание!
Konti ответил в теме #4 1 нед. 3 дн. назад
Я вообще шторку не снимаю, просто снимаю с паза пружину слева и поднимаю шторку вверх. Ещё ничего не написано про коротрон - его тоже иногда стоит почистить, от зелёной чистилки обычно толку ноль
kvg аватар
kvg ответил в теме #5 1 нед. 3 дн. назад
Как говорится, плюсую!
